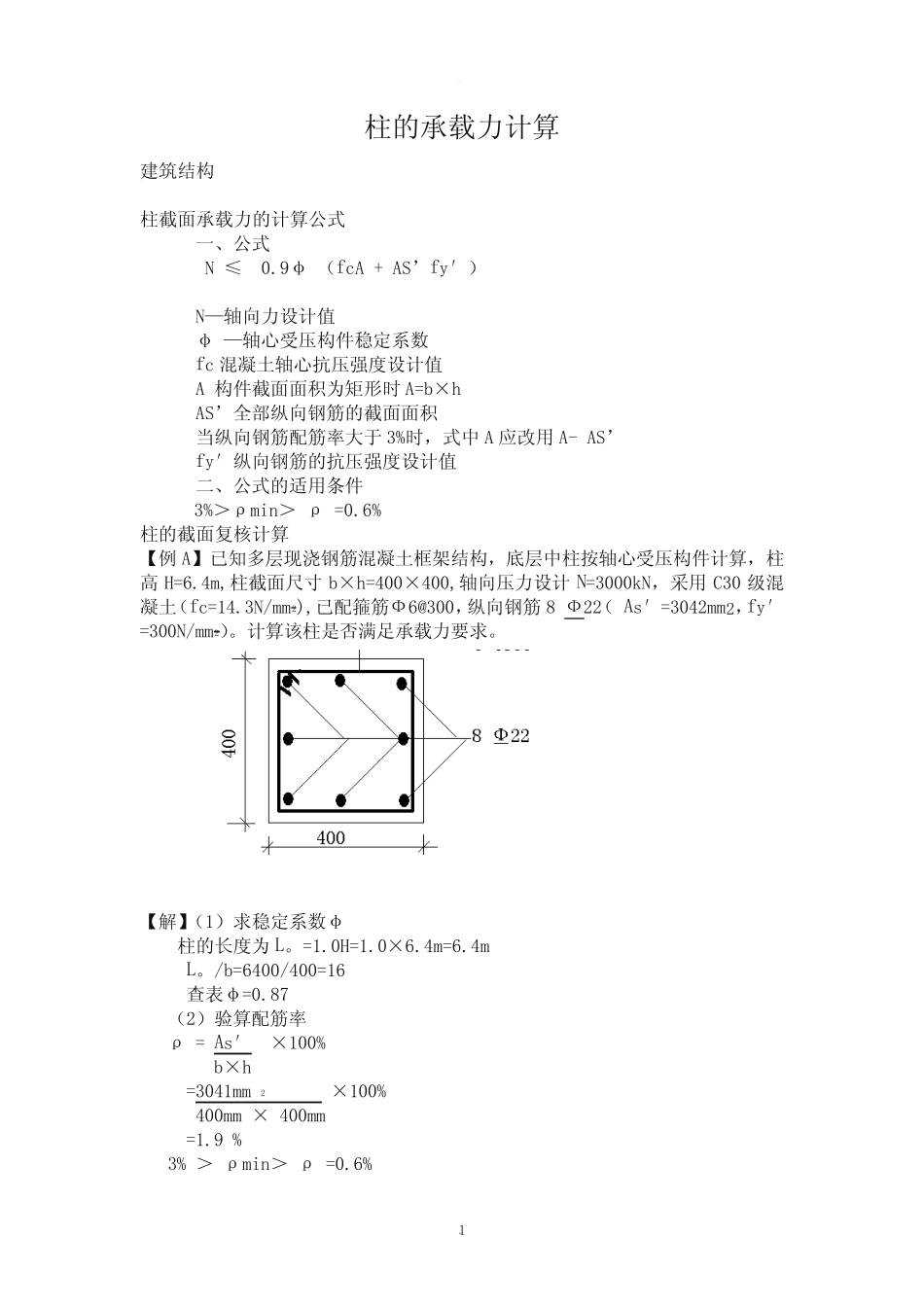

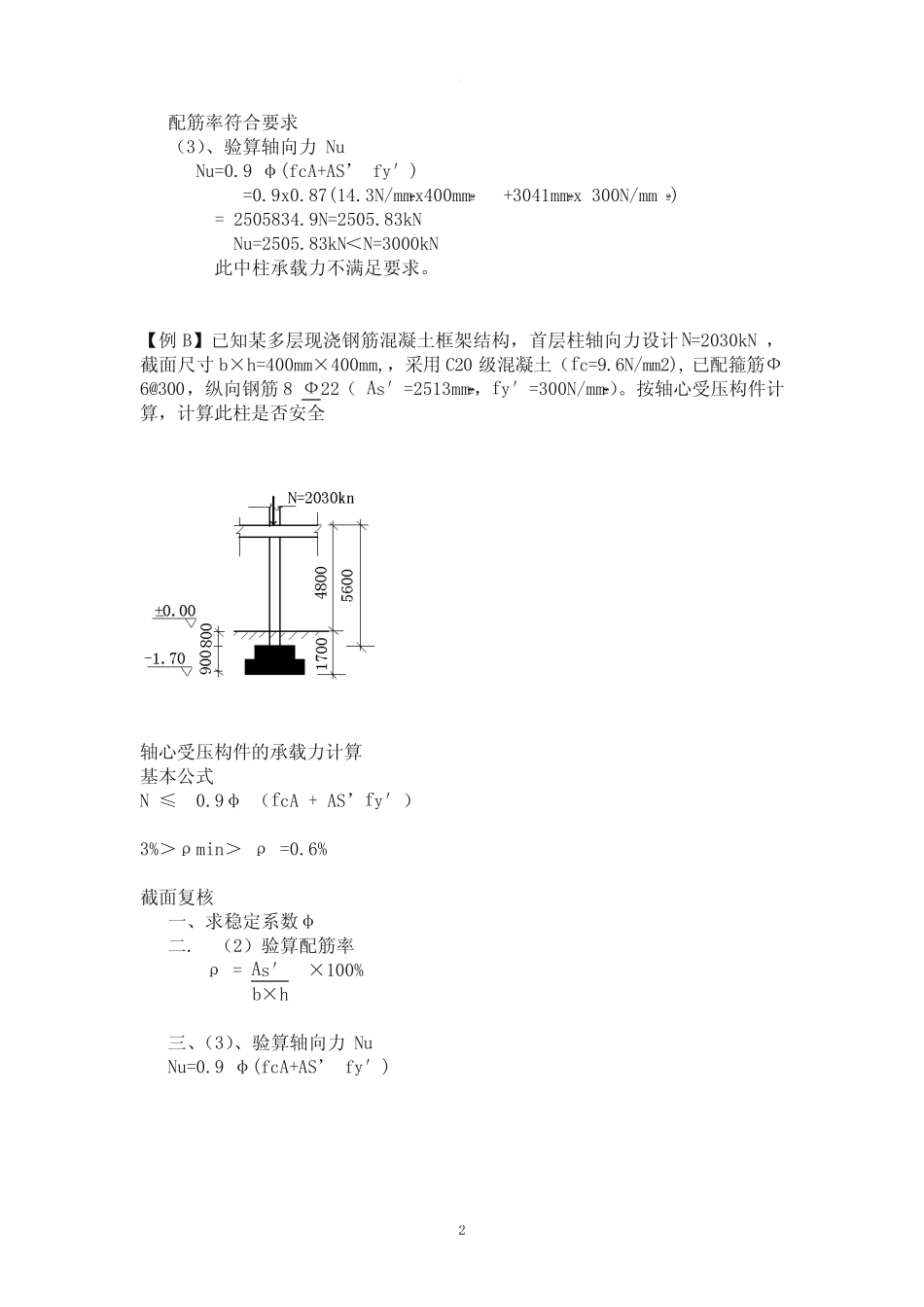

。。1柱的承载力计算建筑结构柱截面承载力的计算公式3%>ρmin>ρ=0.6%柱的截面复核计算【解】(1)求稳定系数φ柱的长度为L。=1.0H=1.0×6.4m=6.4mL。/b=6400/400=16查表φ=0.87一、公式N≤0.9φ(fcA+AS’fy′)N—轴向力设计值φ—轴心受压构件稳定系数fc混凝土轴心抗压强度设计值A构件截面面积为矩形时A=b×hAS’全部纵向钢筋的截面面积当纵向钢筋配筋率大于3%时,式中A应改用A-AS’fy′纵向钢筋的抗压强度设计值二、公式的适用条件【例A】已知多层现浇钢筋混凝土框架结构,底层中柱按轴心受压构件计算,柱高H=6.4m,柱截面尺寸b×h=400×400,轴向压力设计N=3000kN,采用C30级混凝土(fc=14.3N/mm2),已配箍筋Ф6@300,纵向钢筋8Ф22(As′=3042mm2,fy′=300N/mm2)。计算该柱是否满足承载力要求。(2)验算配筋率ρ=As′×100%b×h=3041mm2×100%400mm×400mm=1.9%3%>ρmin>ρ=0.6%。。2配筋率符合要求(3)、验算轴向力NuNu=0.9φ(fcA+AS’fy′)=0.9x0.87(14.3N/mm2x400mm2+3041mm2x300N/mm2)=2505834.9N=2505.83kNNu=2505.83kN<N=3000kN此中柱承载力不满足要求。【例B】已知某多层现浇钢筋混凝土框架结构,首层柱轴向力设计N=2030kN,截面尺寸b×h=400mm×400mm,,采用C20级混凝土(fc=9.6N/mm2),已配箍筋Ф6@300,纵向钢筋8Ф22(As′=2513mm2,fy′=300N/mm2)。按轴心受压构件计算,计算此柱是否安全轴心受压构件的承载力计算基本公式N≤0.9φ(fcA+AS’fy′)3%>ρmin>ρ=0.6%Nu=0.9φ(fcA+AS’fy′)截面复核一、求稳定系数φ二.(2)验算配筋率ρ=As′×100%b×h三、(3)、验算轴向力Nu。。3欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习资料等等打造全网一站式需求
