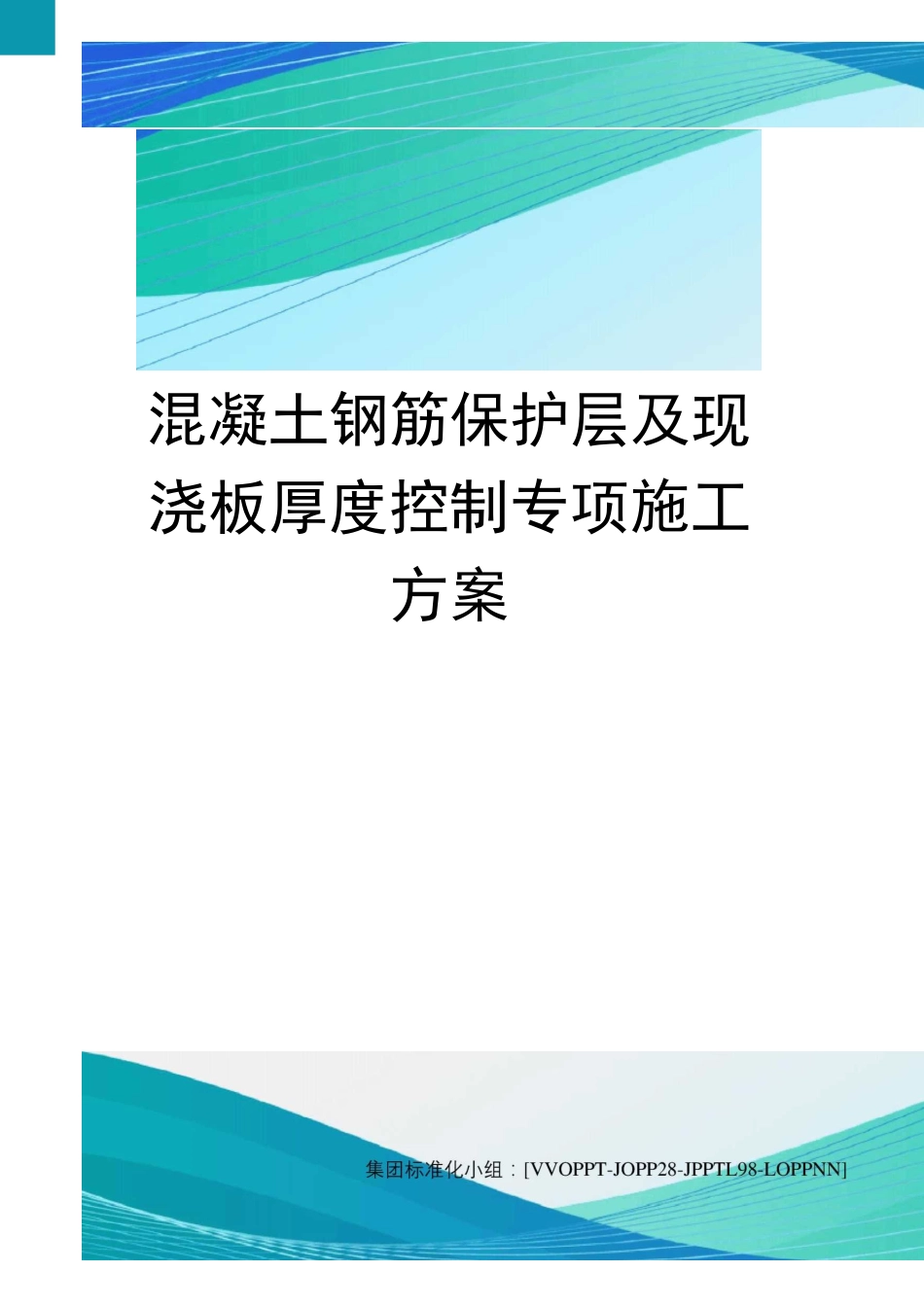

混凝土钢筋保护层及现浇板厚度控制专项施工方案VIP免费

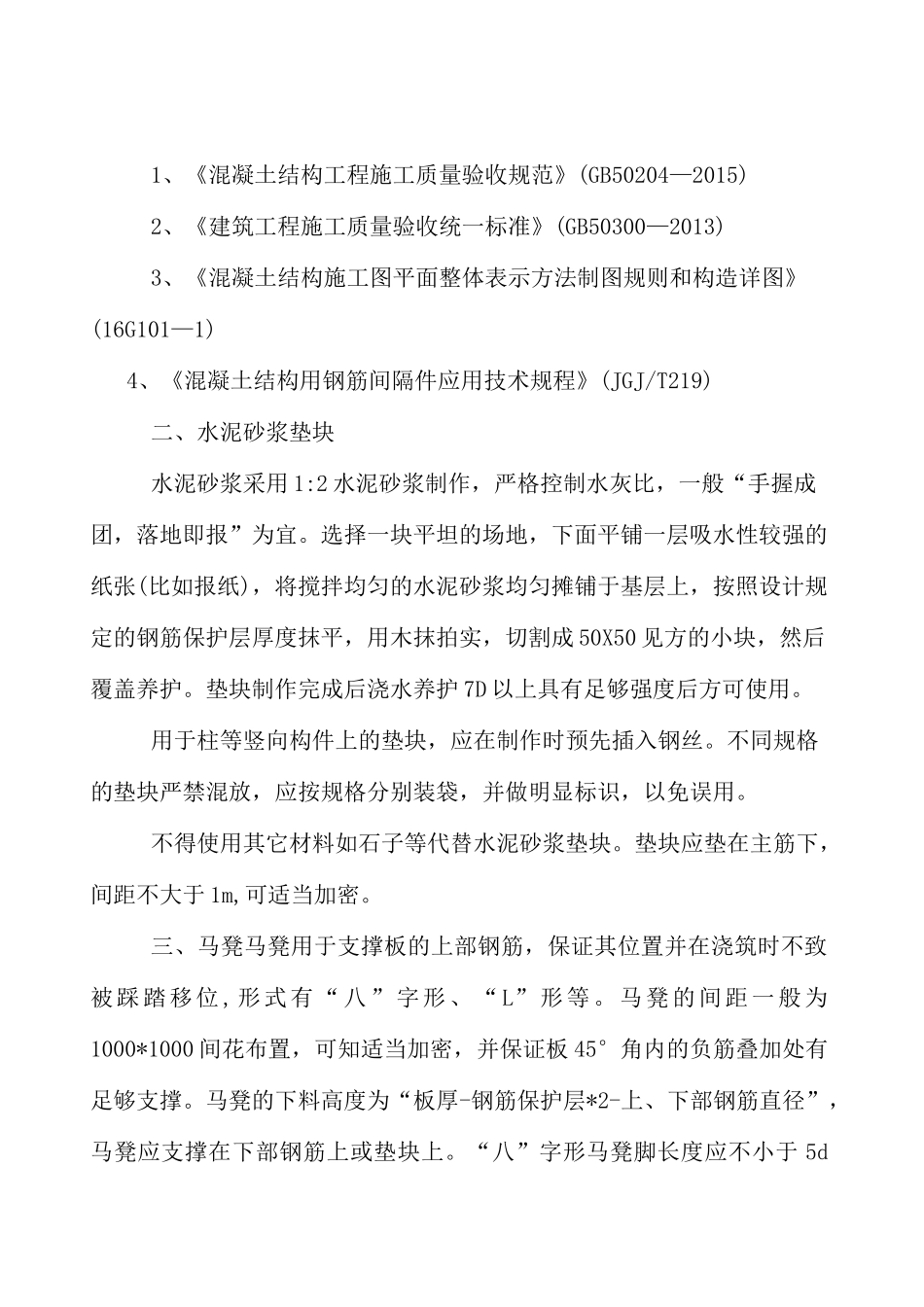

混凝土钢筋保护层及现浇板厚度控制专项施工方案1、《混凝土结构工程施工质量验收规范》(GB50204—2015)2、《建筑工程施工质量验收统一标准》(GB50300—2013)3、《混凝土结构施工图平面整体表示方法制图规则和构造详图》(16G101—1)4、《混凝土结构用钢筋间隔件应用技术规程》(JGJ/T219)二、水泥砂浆垫块水泥砂浆采用1:2水泥砂浆制作，严格控制水灰比，一般“手握成团，落地即报”为宜。选择一块平坦的场地，下面平铺一层吸水性较强的纸张(比如报纸)，将搅拌均匀的水泥砂浆均匀摊铺于基层上，按照设计规定的钢筋保护层厚度抹平，用木抹拍实，切割成50X50见方的小块，然后覆盖养护。垫块制作完成后浇水养护7D以上具有足够强度后方可使用。用于柱等竖向构件上的垫块，应在制作时预先插入钢丝。不同规格的垫块严禁混放，应按规格分别装袋，并做明显标识，以免误用。不得使用其它材料如石子等代替水泥砂浆垫块。垫块应垫在主筋下，间距不大于1m,可适当加密。三、马凳马凳用于支撑板的上部钢筋，保证其位置并在浇筑时不致被踩踏移位,形式有“八”字形、“L”形等。马凳的间距一般为1000*1000间花布置，可知适当加密，并保证板45°角内的负筋叠加处有足够支撑。马凳的下料高度为“板厚-钢筋保护层*2-上、下部钢筋直径”，马凳应支撑在下部钢筋上或垫块上。“八”字形马凳脚长度应不小于5d且不小于马凳高度的1/2。马凳最小直径选用表板厚(cm)W12直径(mm)6梁双排筋之间可用①25钢筋作为马凳。钢筋砼墙钢筋之间用拉钩定位如设计没有明述，一般间距600间花布置。四、绑扎注意事项1、基础：(1)钢筋网(筛底)的绑扎，四周两行钢筋交叉点应每点扎牢，中间部分每注意相邻绑所点的铁线扣要成八字形绑扎(左右扣绑扎)。(2)基础底板采用双层钢筋网时，在上层钢筋网下面设置钢筋马凳或混凝土撑脚，以保证上、下层钢筋位置的正确和两层之间距离。筋变钩应朝向下。(4)独立柱基础的钢筋网双向弯曲受力，如图纸没有规定绑扎方法时，其短向钢筋应放在长向钢筋的上边。(5)现浇柱与基础连接的其箍筋应比柱的箍筋缩小一个柱筋的直径，以便连接。2、柱：(1)竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钢平面与模板面夹角，对矩。(2)箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢。绑扎箍筋时，铁线和要想到成八字形绑扎。(3)下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直部分，必须要绑扎梁钢筋之前，先行收分准确。3、梁与板：(1)箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁则箍筋接头在隔一根相互成梅花式扎牢，双向主筋的钢筋，必须将全部钢筋相互交点扎。(2)有180°弯钩的钢筋弯钩应向上，不要倒向一边；但双层钢筋网的上层钢形柱应为45°角，截面小的柱，用插入振动器时，弯钩和模板所成的角度不应小于15°。(3)纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25mm的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格下，其余做法与柱相同。(4)板的钢筋网绑扎与基础相同，但应注意板上部的负钢筋(面加筋)要防止被踩下；特别是雨篷、挑檐、阳台等县臂板，要严格控制负筋位置。(5)板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢。(6)楼板钢筋的弯起点，如加工厂(场)在加工没有起弯时，设计图纸又无(L-板的中-中跨度)。(7)框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要留(8)钢筋的绑扎接头应符合下列规定：4、注意事项：(1)钢筋骨架外形尺寸不准，绑扎时宜将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲变形。(2)钢筋骨架吊将入模时，应力求平稳，钢筋骨架用“扁担”起吊，吊点应根据骨架外形预先确定，骨架各钢筋交点要绑扎牢固，必要时焊接牢固。(3)钢筋骨架绑所完成后，会出现斜向一方，绑扎时铁线应成八字形。左右口绑扎发现箍筋遗漏、间距不对要及时调整好。(4)钢筋定位：划出钢筋安装位置线，如钢筋品种较多时，应在已安装好的筋在下，当有圈梁或垫梁时，主梁钢筋在上；特殊注明的，可按以下规定弯起钢筋，板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支...
