幕墙预埋螺栓拉拔试验 VIP免费

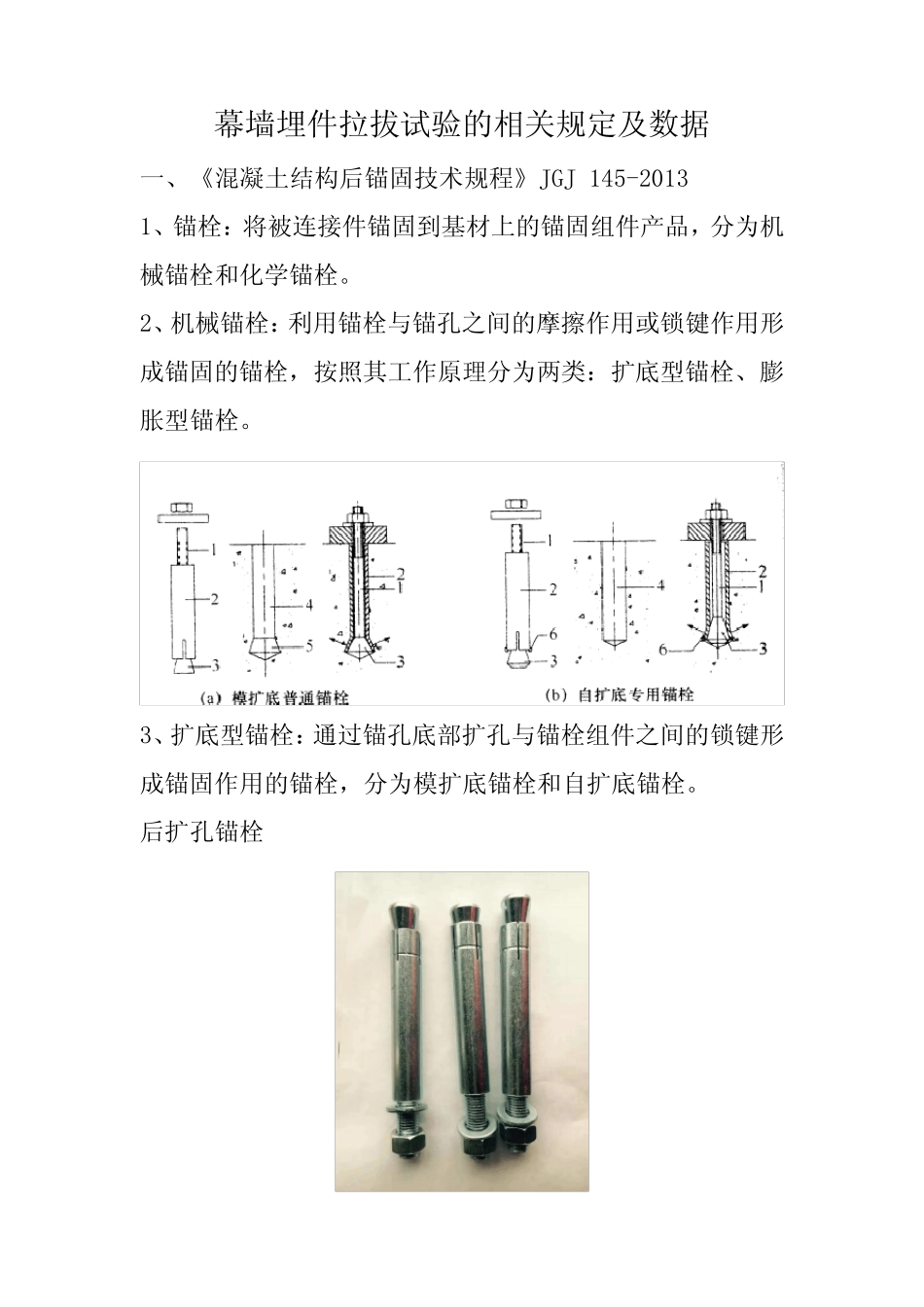

幕墙预埋螺栓拉拔试验 _第1页
1/6

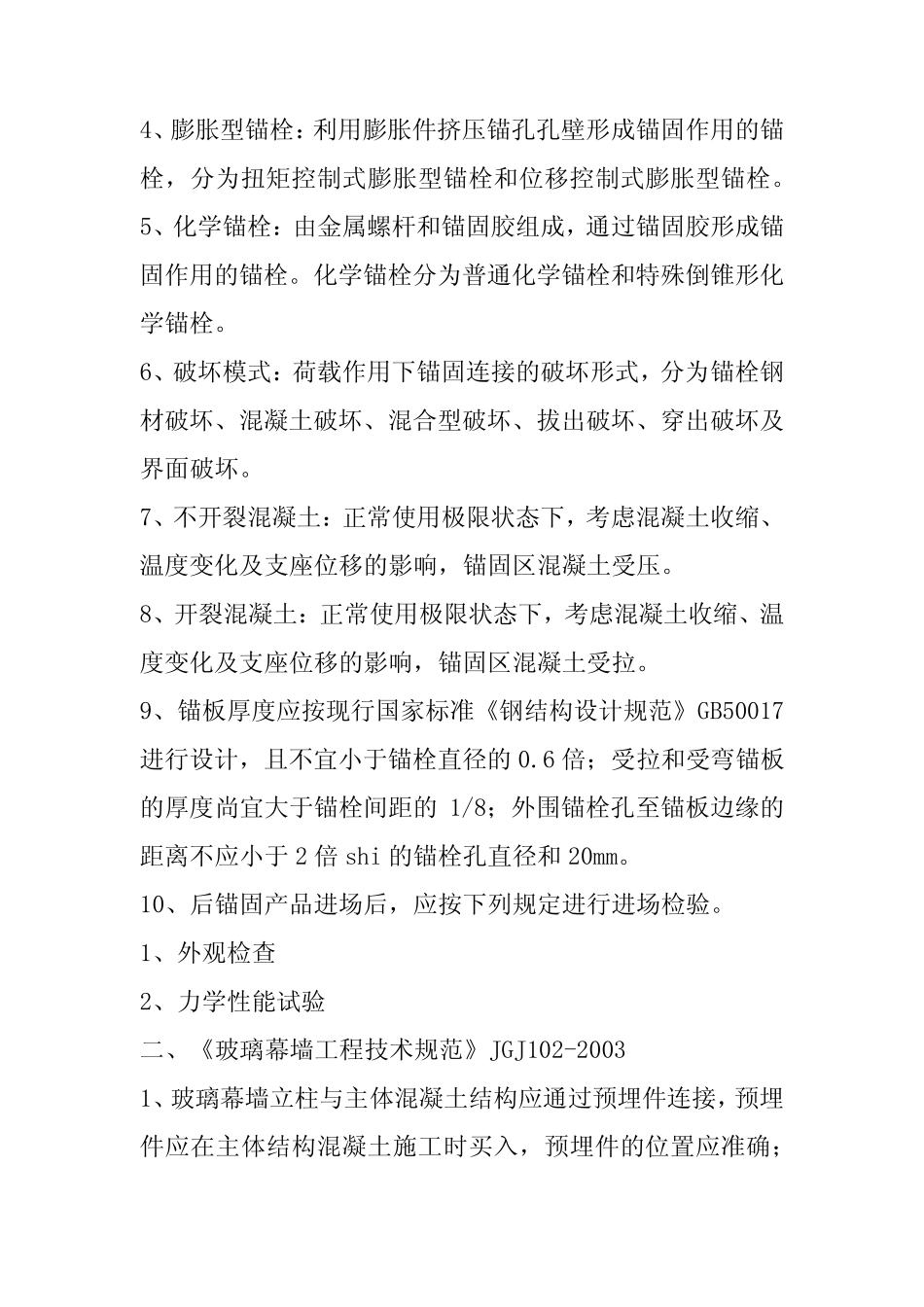

幕墙预埋螺栓拉拔试验 _第2页
2/6

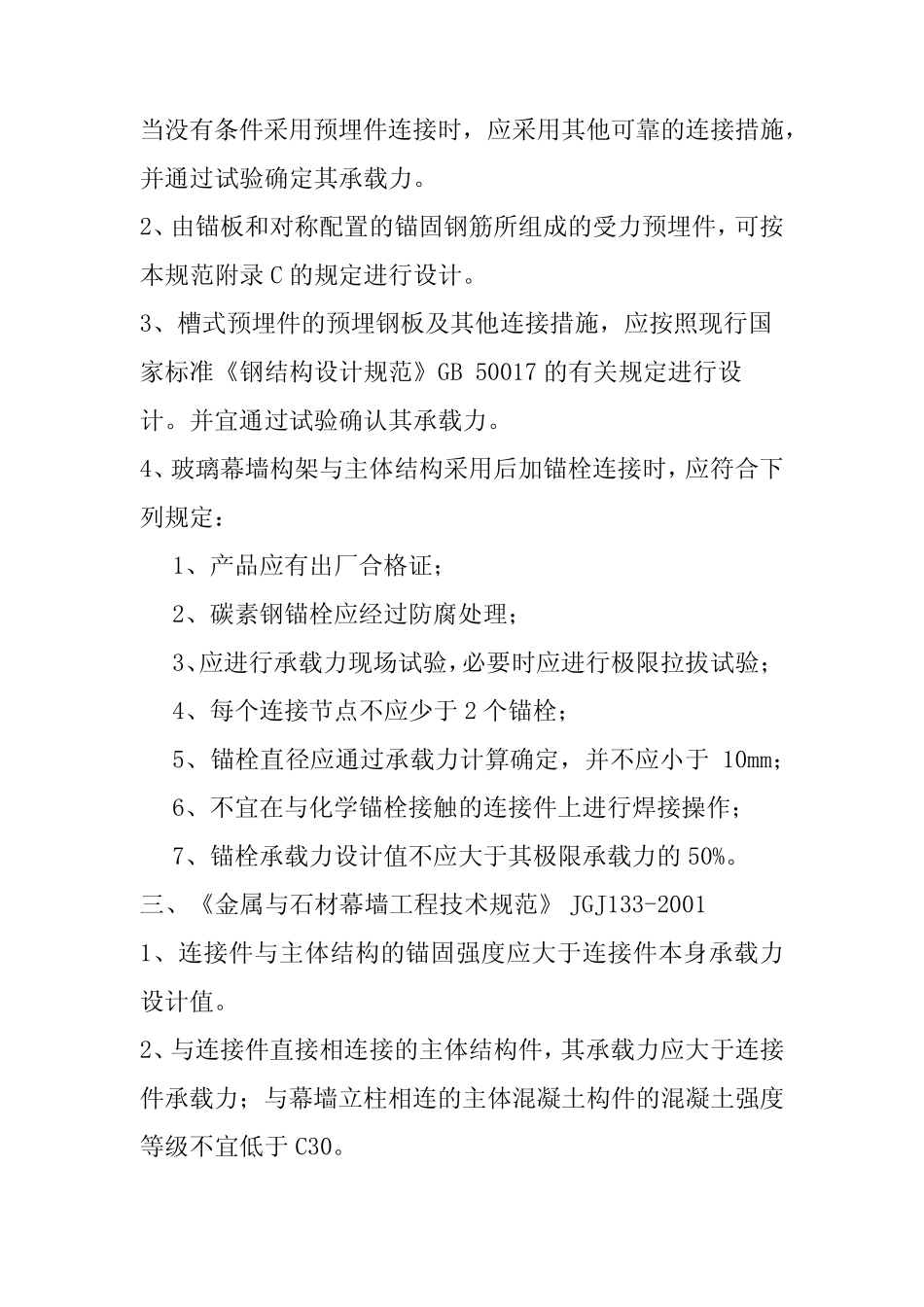

幕墙预埋螺栓拉拔试验 _第3页
3/6
幕墙埋件拉拔试验的相关规定及数据一、《混凝土结构后锚固技术规程》JGJ145-20131、锚栓:将被连接件锚固到基材上的锚固组件产品,分为机械锚栓和化学锚栓。2、机械锚栓:利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓,按照其工作原理分为两类:扩底型锚栓、膨胀型锚栓。3、扩底型锚栓:通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓,分为模扩底锚栓和自扩底锚栓。后扩孔锚栓4、膨胀型锚栓:利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓,分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。5、化学锚栓:由金属螺杆和锚固胶组成,通过锚固胶形成锚固作用的锚栓。化学锚栓分为普通化学锚栓和特殊倒锥形化学锚栓。6、破坏模式:荷载作用下锚固连接的破坏形式,分为锚栓钢材破坏、混凝土破坏、混合型破坏、拔出破坏、穿出破坏及界面破坏。7、不开裂混凝土:正常使用极限状态下,考虑混凝土收缩、温度变化及支座位移的影响,锚固区混凝土受压。8、开裂混凝土:正常使用极限状态下,考虑混凝土收缩、温度变化及支座位移的影响,锚固区混凝土受拉。9、锚板厚度应按现行国家标准《钢结构设计规范》GB50017进行设计,且不宜小于锚栓直径的0.6倍;受拉和受弯锚板的厚度尚宜大于锚栓间距的1/8;外围锚栓孔至锚板边缘的距离不应小于2倍shi的锚栓孔直径和20mm。10、后锚固产品进场后,应按下列规定进行进场检验。1、外观检查2、力学性能试验二、《玻璃幕墙工程技术规范》JGJ102-20031、玻璃幕墙立柱与主体混凝土结构应通过预埋件连接,预埋件应在主体结构混凝土施工时买入,预埋件的位置应准确;当没有条件采用预埋件连接时,应采用其他可靠的连接措施,并通过试验确定其承载力。2、由锚板和对称配置的锚固钢筋所组成的受力预埋件,可按本规范附录C的规定进行设计。3、槽式预埋件的预埋钢板及其他连接措施,应按照现行国家标准《钢结构设计规范》GB50017的有关规定进行设计。并宜通过试验确认其承载力。4、玻璃幕墙构架与主体结构采用后加锚栓连接时,应符合下列规定:1、产品应有出厂合格证;2、碳素钢锚栓应经过防腐处理;3、应进行承载力现场试验,必要时应进行极限拉拔试验;4、每个连接节点不应少于2个锚栓;5、锚栓直径应通过承载力计算确定,并不应小于10mm;6、不宜在与化学锚栓接触的连接件上进行焊接操作;7、锚栓承载力设计值不应大于其极限承载力的50%。三、《金属与石材幕墙工程技术规范》JGJ133-20011、连接件与主体结构的锚固强度应大于连接件本身承载力设计值。2、与连接件直接相连接的主体结构件,其承载力应大于连接件承载力;与幕墙立柱相连的主体混凝土构件的混凝土强度等级不宜低于C30。3、幕墙构件与混凝土结构的连接一般是通过预埋件实现的,预埋件的锚固刚劲是锚固作用的主要来源。因此混凝土对锚固钢筋的粘结力是决定性的。因此预埋件必须在混凝土浇灌前埋入,施工时混凝土必须密实振捣。目前实际施工中,往往由于放入预埋件时,未采取有效措施来固定预埋件,混凝土浇筑时往往使预埋件大大偏离设计位置,影响立柱的连接,甚至无法使用。因此应将预埋件可靠地固定在模板上或钢筋上。4、当施工未设预埋件、预埋件漏放、预埋件偏离设计位置太原、设计变更、旧建筑加装幕墙时,往往要使用后锚固螺栓。采用后锚固螺栓(膨胀螺栓或化学螺栓)时,应注意满足下列要求:1.采用质量可靠的品牌,有检验证书、出厂合格证和质量保证书。2.用于立柱与主体结构连接的后加螺栓,每处不少于2个,直径不小于10mm,长度不小于110mm。螺栓应采用不锈钢或热浸镀锌碳素钢。3.必须进行现场拉拔试验,有试验合格报告书。4.优先设计成螺栓受剪的节点形式。5.螺栓承载力不得超过厂家规定的承载力。并按厂家规定的方法进行计算。四、《金属与石材幕墙工程技术规范》JGJ133-20011、支承构件与主体结构应通过预埋件连接,当没有条件采用预埋件连接时,应采用其他可靠的连接措施,并宜通过试验验证其可靠性。2、屋面与主体结构采用后加锚栓连接时,应采用措施保证连接的可靠性,应满足现行行业标准《混凝土结构后锚固技术规程》JGJ145的规定,并应符合下列规定:1.碳素钢...
