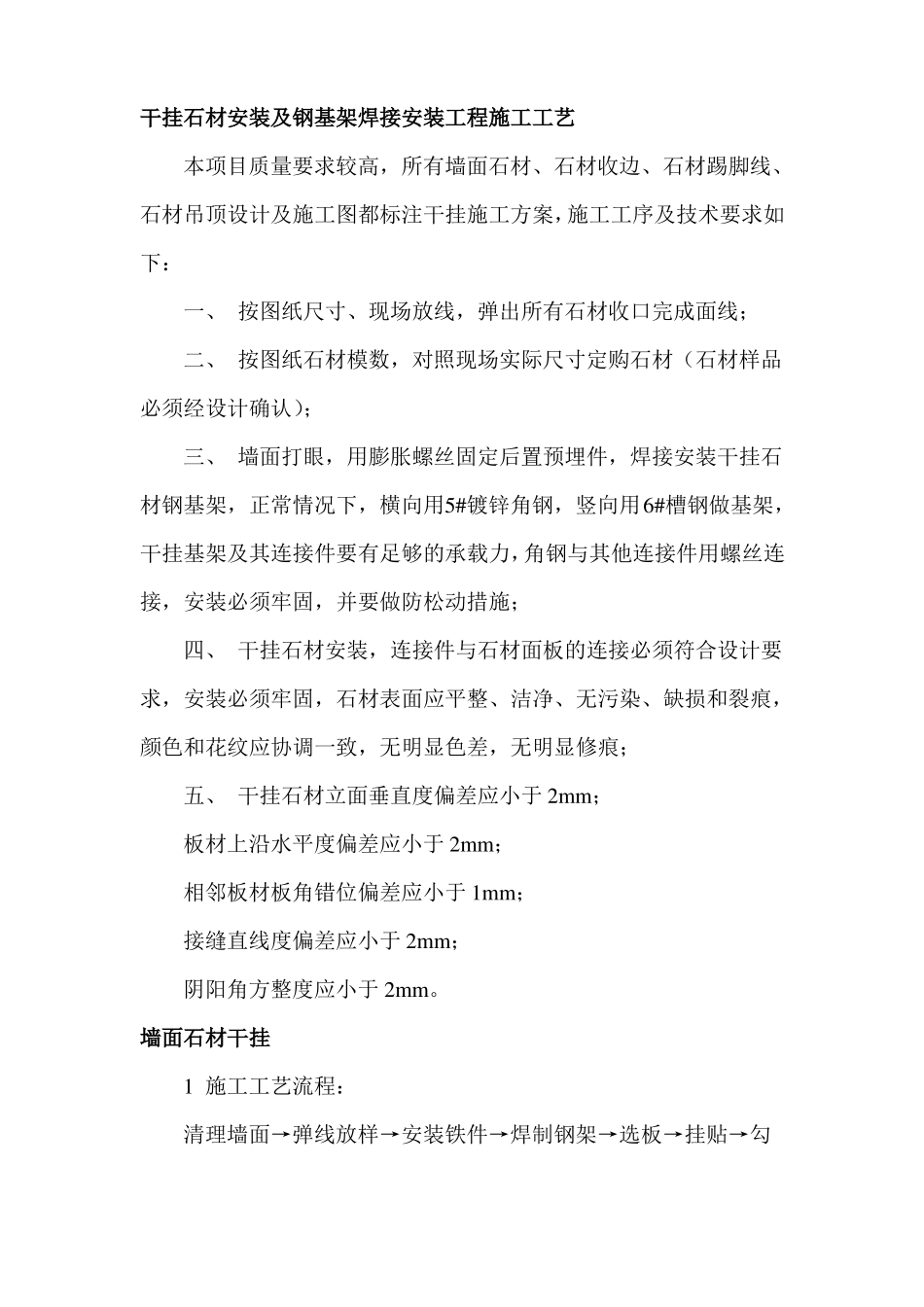

干挂石材安装及钢基架焊接安装工程施工工艺VIP免费

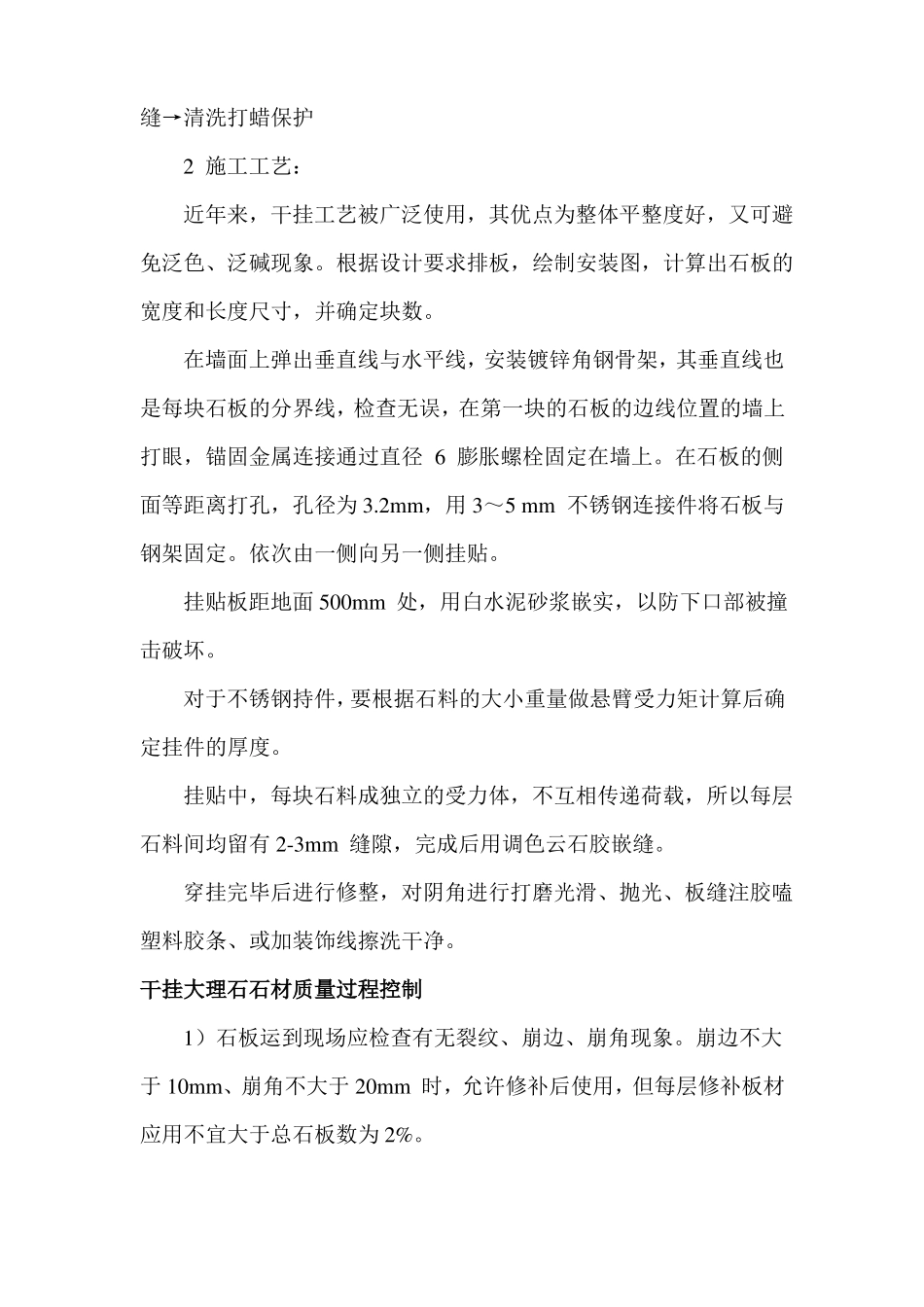

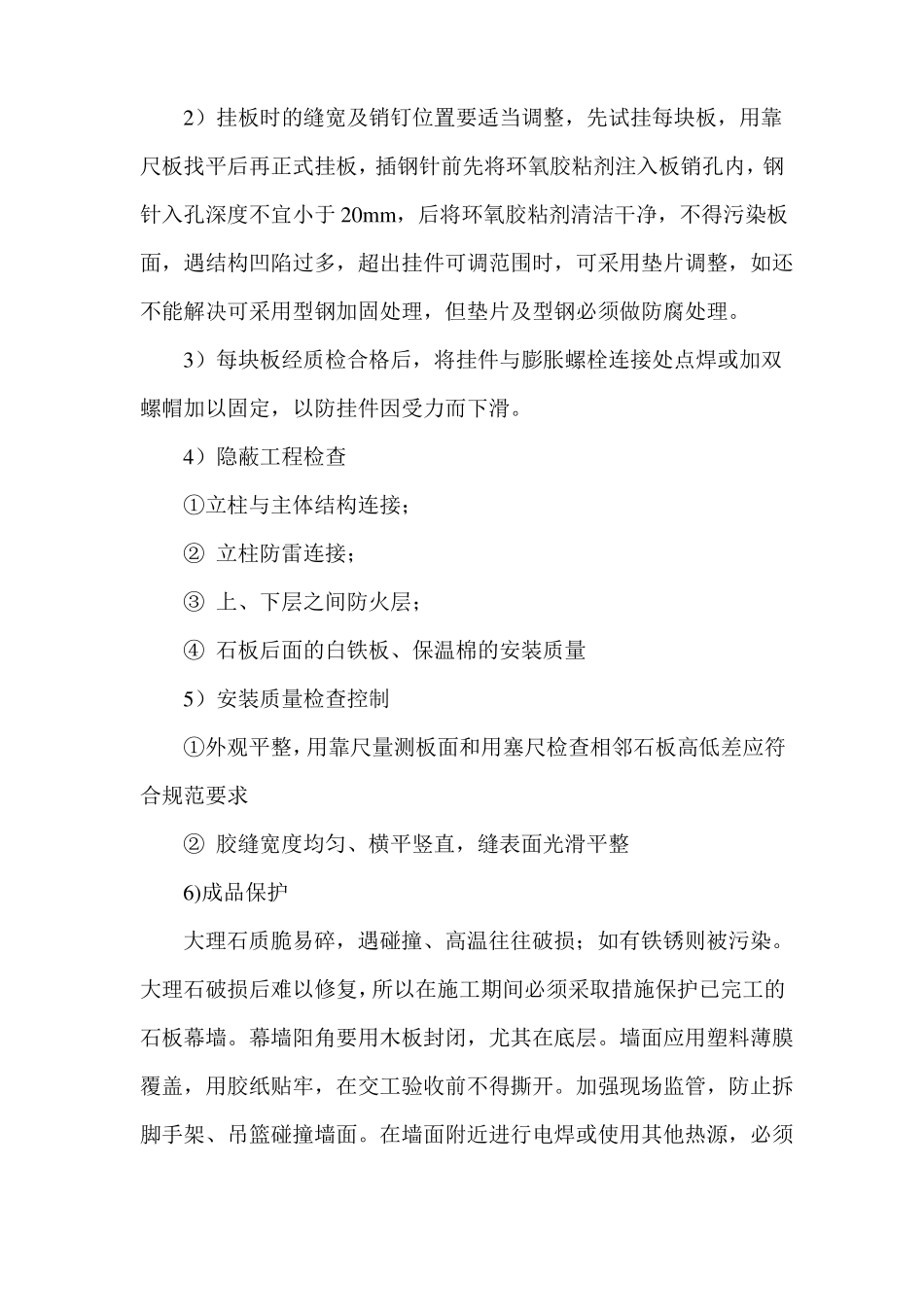

干挂石材安装及钢基架焊接安装工程施工工艺本项目质量要求较高，所有墙面石材、石材收边、石材踢脚线、石材吊顶设计及施工图都标注干挂施工方案，施工工序及技术要求如下：一、按图纸尺寸、现场放线，弹出所有石材收口完成面线；二、按图纸石材模数，对照现场实际尺寸定购石材（石材样品必须经设计确认）；三、墙面打眼，用膨胀螺丝固定后置预埋件，焊接安装干挂石材钢基架，正常情况下，横向用5#镀锌角钢，竖向用6#槽钢做基架，干挂基架及其连接件要有足够的承载力，角钢与其他连接件用螺丝连接，安装必须牢固，并要做防松动措施；四、干挂石材安装，连接件与石材面板的连接必须符合设计要求，安装必须牢固，石材表面应平整、洁净、无污染、缺损和裂痕，颜色和花纹应协调一致，无明显色差，无明显修痕；五、干挂石材立面垂直度偏差应小于2mm；板材上沿水平度偏差应小于2mm；相邻板材板角错位偏差应小于1mm；接缝直线度偏差应小于2mm；阴阳角方整度应小于2mm。墙面石材干挂1施工工艺流程：清理墙面→弹线放样→安装铁件→焊制钢架→选板→挂贴→勾缝→清洗打蜡保护2施工工艺：近年来，干挂工艺被广泛使用，其优点为整体平整度好，又可避免泛色、泛碱现象。根据设计要求排板，绘制安装图，计算出石板的宽度和长度尺寸，并确定块数。在墙面上弹出垂直线与水平线，安装镀锌角钢骨架，其垂直线也是每块石板的分界线，检查无误，在第一块的石板的边线位置的墙上打眼，锚固金属连接通过直径6膨胀螺栓固定在墙上。在石板的侧面等距离打孔，孔径为3.2mm，用3～5mm不锈钢连接件将石板与钢架固定。依次由一侧向另一侧挂贴。挂贴板距地面500mm处，用白水泥砂浆嵌实，以防下口部被撞击破坏。对于不锈钢持件，要根据石料的大小重量做悬臂受力矩计算后确定挂件的厚度。挂贴中，每块石料成独立的受力体，不互相传递荷载，所以每层石料间均留有2-3mm缝隙，完成后用调色云石胶嵌缝。穿挂完毕后进行修整，对阴角进行打磨光滑、抛光、板缝注胶嗑塑料胶条、或加装饰线擦洗干净。干挂大理石石材质量过程控制1）石板运到现场应检查有无裂纹、崩边、崩角现象。崩边不大于10mm、崩角不大于20mm时，允许修补后使用，但每层修补板材应用不宜大于总石板数为2%。2）挂板时的缝宽及销钉位置要适当调整，先试挂每块板，用靠尺板找平后再正式挂板，插钢针前先将环氧胶粘剂注入板销孔内，钢针入孔深度不宜小于20mm，后将环氧胶粘剂清洁干净，不得污染板面，遇结构凹陷过多，超出挂件可调范围时，可采用垫片调整，如还不能解决可采用型钢加固处理，但垫片及型钢必须做防腐处理。3）每块板经质检合格后，将挂件与膨胀螺栓连接处点焊或加双螺帽加以固定，以防挂件因受力而下滑。4）隐蔽工程检查①立柱与主体结构连接；②立柱防雷连接；③上、下层之间防火层；④石板后面的白铁板、保温棉的安装质量5）安装质量检查控制①外观平整，用靠尺量测板面和用塞尺检查相邻石板高低差应符合规范要求②胶缝宽度均匀、横平竖直，缝表面光滑平整6)成品保护大理石质脆易碎，遇碰撞、高温往往破损；如有铁锈则被污染。大理石破损后难以修复，所以在施工期间必须采取措施保护已完工的石板幕墙。幕墙阳角要用木板封闭，尤其在底层。墙面应用塑料薄膜覆盖，用胶纸贴牢，在交工验收前不得撕开。加强现场监管，防止拆脚手架、吊篮碰撞墙面。在墙面附近进行电焊或使用其他热源，必须采取遮挡措施。焊接火花溅在石板上，必须及时清除，以免生锈污染石板。石材铺贴工艺流程1)、地面石材铺贴：清理基层→弹线→预铺→石材铺贴。1、清理基层，基层应彻底清除灰碴和杂物，并用水洗干净、凉干。2、弹线：在房间内四周墙面上取中，在地面上弹出十字中心线，按板的尺寸加预留缝放样分块，铺板时按分块的位置每行依次挂线（此挂线起到面层标筋的作用）。地面面层标高由墙面水平基准线返下找出。3、根据大理石的图案和纹理，铺贴前先行试拼编号。4、铺贴前，大理石板宜先用水湿润，阴干后擦去背面浮灰方可使用。a、粘贴层砂浆为15-20MM干硬性水泥砂泥，抹粘贴层前在基层刷素水泥一遍，随抹随铺板块。一般先由房间中部向四侧采用退步法铺贴。凡有柱的大...
