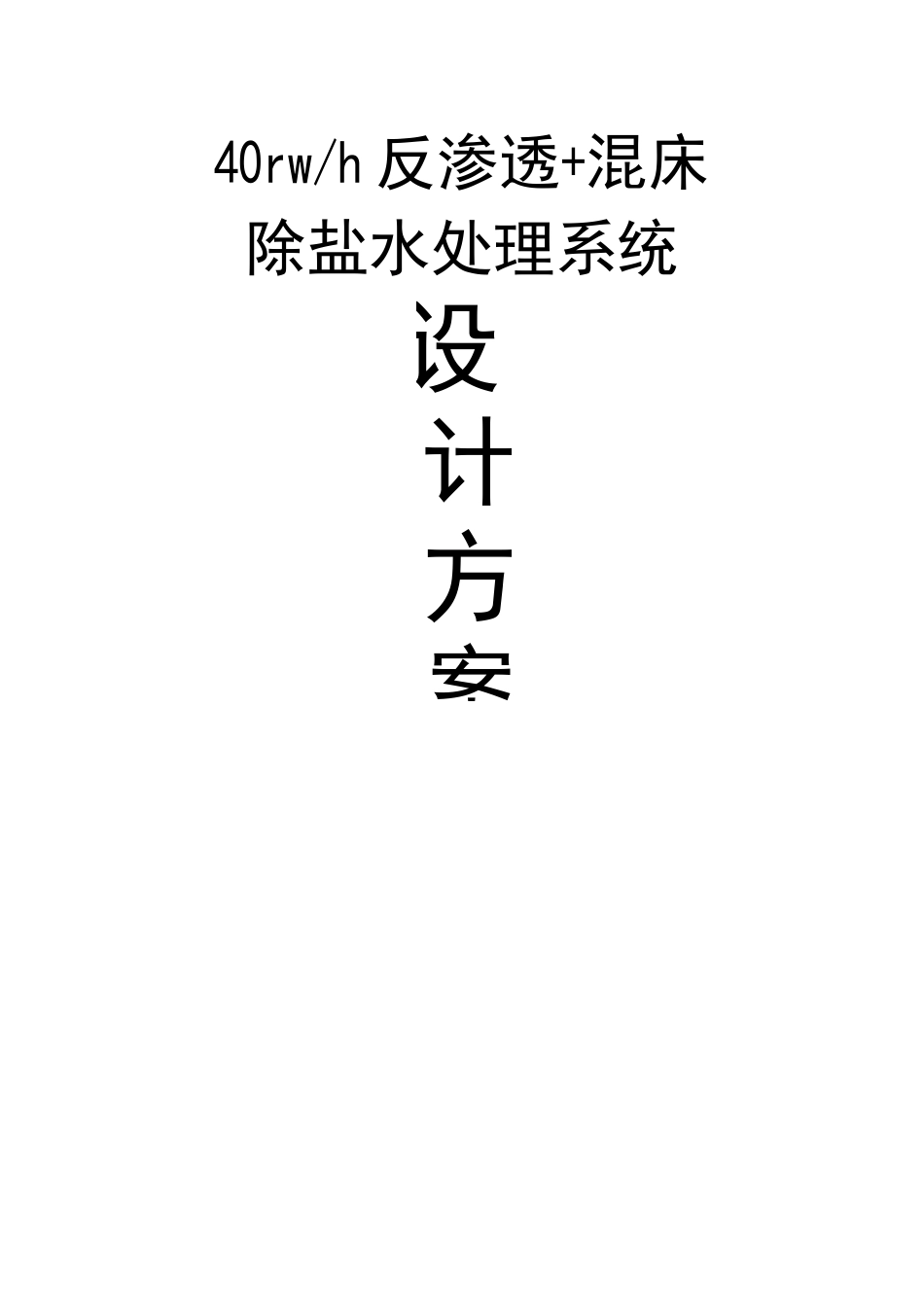

设计方案40rw/h反渗透+混床除盐水处理系统一、概述4二、设计依据4三、执行标准及规范5四、工艺流程5五、设备说明6六、运行及控制系统12七、设备选型及主要技术参数12七、运行成本分析25八、电气控制26九、售后服务28一、概述业主因生产需要，拟建一规模40m3/h的除盐水设备，从业主提供的水质资料看，原水水质比较好。现根据业主提供的水质分析资料结合我公司多年的设计经验，采用目前国内外先进的RO+混床工艺进行方案设计。二、设计依据1、处理水量：进水55T/H，产水量40T/H。2、进水水质：（如下表）一序号项目名称单位指标1pH8.1~92电导率us/cm7003总硬度（以CaCo3计）mg/L2424SSmg/L45CODmg/L126Femg/L0.547碳酸盐硬度（以CaCo3计）mg/L703、出水水质：一序号指标单位数值1电导率us/cm<0.22硬度umoI/L心03铁ug/L<204铜ug/L<5三、执行标准及规范JB2932-86《水处理设备制造技术条件》HGJ32-90《橡胶衬里化工设备》；《反渗透膜设计导则》；GB150-89《钢制压力容器》；劳锅字[1990]8号《压力容器安全监察规格》；《给排水工程结构设计规范》(GBJ69-84)；《室外排水设计规范》(GBJ14-1996)；环境噪声标准(GB5096-93)；进口设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会(ASTM)工业法规中涉及的标准或相当标准。通用电器设备配电设计规范(GB50055-93)。四、工艺流程1、制水工艺PAC阻垢剂原水箱-原水泵-换热器IT多介质过滤器I-保安过滤器I_|反渗透装置f中间水箱T中间水泵T混床T纯水箱一纯水泵一用水点2、再生工艺槽车一卸酸泵f酸贮罐一酸计量箱|-喷射器-|混床阳树脂槽车f|卸碱泵f碱贮罐|f碱计量箱|f|喷射器f|混床阴树脂五、设备说明1、原水箱为保证进水流量、压力稳定，避免系统的波动，设置原水箱来调节水量，水压。原水箱采用碳钢防腐，有效容积为50m3/h。2、原水泵原水泵选用二台山东博山水泵生产的单吸单级悬臂式离心泵，单台流量为55m3/h,扬程31m,功率11KW，其具有体积小、效率高、耗电少、噪声低等特点。3、絮凝剂投加装置一般情况下,原水中含有一定数量的悬浮物和胶体物质,较大颗粒的物质可以通过过滤直接滤除,较小颗粒不能直接滤除,这些物质表面带负电荷,投加的絮凝剂为PAC,用于原水中的胶体、颗粒形成絮凝体矶花，提高过滤效果，降低出水浊度，保证RO进水的污染指数W3°PAC投加量在3mg/L左右，具体投加量视现场情况而定。加药装置由加药箱、加药泵及配套管道等组成；加药箱采用PE材质。4、多介质过滤器多介质过滤器能有效去除原水中存在的机械杂质，有效抵卸突发事故造成的原水浊度增高，以保证反渗透进水污染指数达标。过滤器内装填不同级配的优质石英砂、无烟煤，能有效地截留原水中的颗粒物，从而降低原水浊度。多介质过滤器定期进行反洗，以除去积附在表面的悬浮物及杂质。反洗时，水从底部进入，自上部排出。5、阻垢剂加药系统为了保证膜元件表面不结垢，保证膜的长期运行效果，延长膜的使用寿命，本工艺在反渗透装置前设置阻垢剂加药装置。通过延缓盐晶体成长来推迟沉淀的过程，促使晶体不会形成一定大小和足够的浓度而沉降下来。同时阻垢剂有分散剂作用，能使反渗透浓水中难溶盐或沉积在膜表面上污物，随浓水排到反渗透装置外。阻垢剂采用美国通用贝迪(GE-BETZ)公司生产的MDC220阻垢剂，该药剂用以控制结垢和减少颗粒污染特别针对原水中钙镁离子含量较高的水质。6、换热器原水温度对反渗透膜的产水量有很大影响，水温降低，会使反渗透膜元件的水通量减小，造成运行压力增高，产水量降低。为保证反渗透正常高效工作，需换热器原水水温调节25±2°C,加热器形式采用板式热交换器，工作原理是根据热力学定律“热量总是由高温物体自发地传向低温物体，二种流体存在温度差，就必然有热量进行传递”。两种存在温度差的流体，在受迫对流传热过程中，由于热传递板表面采用瓦椤波纹结构优化设计，其热交换率达92%，即使流体流速在雷诺准数值以下，流体在板片之间的运行亦呈三维运行，促使流体形成剧裂紊动，减少边界层热阻，强化传热效率。7、反渗透部分7.1保安过滤器为防止水中微粒进入反渗透组件，特设置保安过滤器。它能有效截留预处理设备中泄漏的微...
