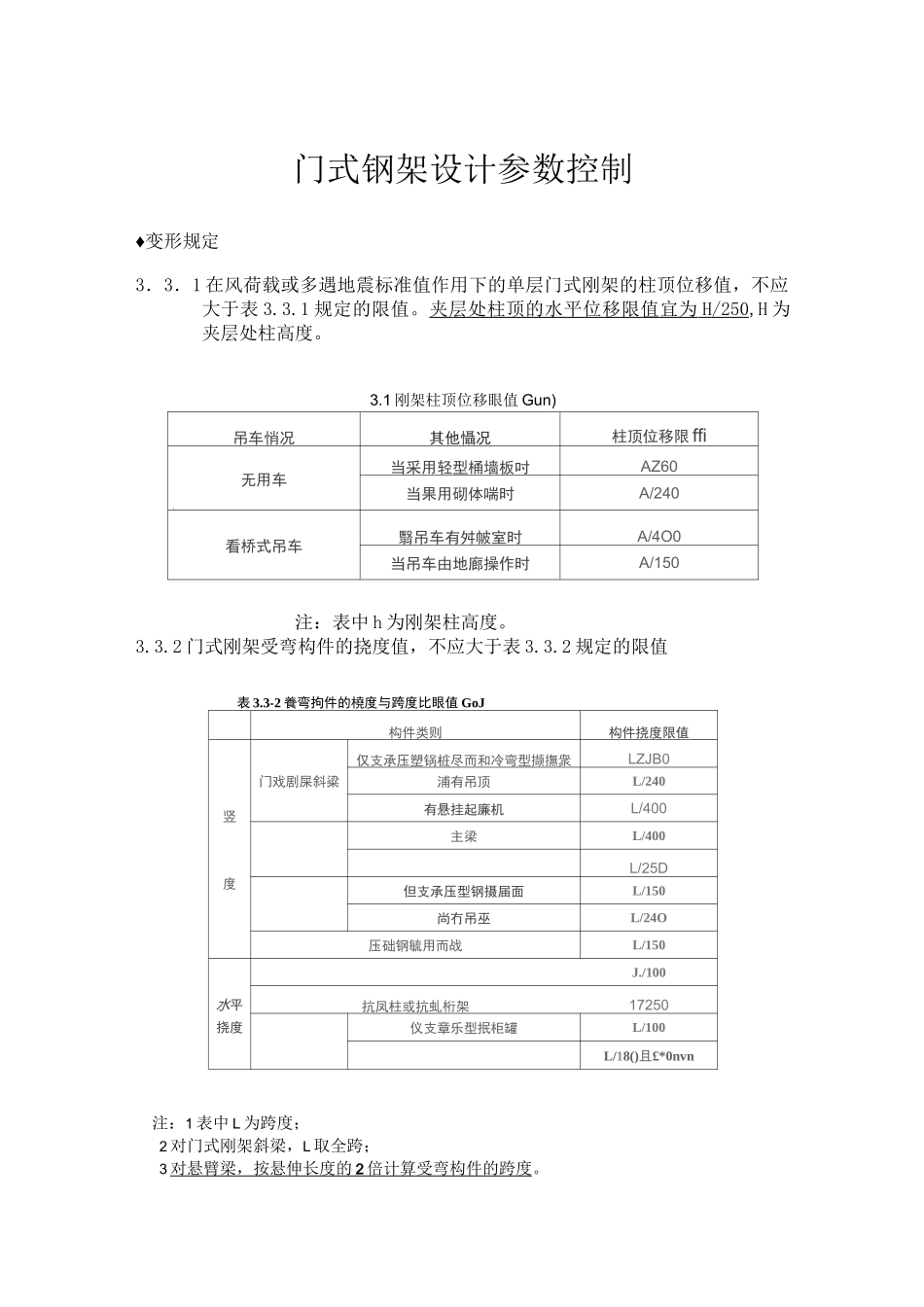

门式钢架设计参数控制♦变形规定3.3.1在风荷载或多遇地震标准值作用下的单层门式刚架的柱顶位移值,不应大于表3.3.1规定的限值。夹层处柱顶的水平位移限值宜为H/250,H为夹层处柱高度。3.1刚架柱顶位移眼值Gun)吊车悄况其他懾况柱顶位移限ffi无用车t当采用轻型桶墙板吋AZ60当果用砌体喘时A/240看桥式吊车翳吊车有舛帔室时A/4O0当吊车由地廊操作时A/150注:表中h为刚架柱高度。3.3.2门式刚架受弯构件的挠度值,不应大于表3.3.2规定的限值表3.3-2養弯拘件的橈度与跨度比眼值GoJ构件类则构件挠度限值竖度门戏剧屎斜粱仅支承压塑锅桩尽而和冷弯型撷撫衆LZJB0浦有吊顶L/240有悬挂起廉机L/400主梁L/400L/25D但支承压型钢摄届面L/150尚冇吊巫L/24O压础钢毓用而战L/150水平挠度J./100抗凤柱或抗虬桁架17250仪支章乐型抿柜罐L/100L/18()且£*0nvn注:1表中L为跨度;2对门式刚架斜梁,L取全跨;3对悬臂梁,按悬伸长度的2倍计算受弯构件的跨度。3.3.3由柱顶位移和构件挠度产生的屋面坡度改变值,不应大于坡度设计值的1/3。♦构造要求3.4.1钢结构构件的壁厚和板件宽厚比应符合下列规定:1用于檩条和墙梁的冷弯薄壁型钢.壁厚不宜小于1.5mm。用于焊接主刚架构件腹板的钢板,厚度不宜小于4mm;当有根据时,腹板厚度可取不小于3mm。2构件中受压板件的宽厚比,不应大于现行国家标准《冷弯薄壁型钢结构技术规范》GB50018规定的宽厚比限值;主刚架构件受压板件中,工字形截面构件受压翼缘板自由外伸宽度b与其厚度t之比,不应大于15山二;工字形截面梁、柱构件腹板的计算高度hw与其厚度tw之比,不应大于250。当受压板件的局部稳定临界应力低于钢材屈服强度时,应按实际应力验算板件的稳定性,或采用有效宽度计算构件的有效截面,并验算构件的强度和稳定。3.4.2构件长细比应符合下列规定:1受压构件的长细比,不宜大于表3.4.2-1规定的限值。表3.4.2-1受压构件的长细比限值构件类别长细比限值主要构件180其他构件及支撑2202受拉构件的长细比,不宜大于表3.4.2-2规定的限值。表3•生.2-2愛拉构件的长细比眼倩构杵类别祇受朴力荷载或问按欣受动力荷歳的结枸直按疽受动力输载的结沟榊架杆件350Z5O吊军篥或吊车桁架以T300除张紧的圆钢或備索支1#除外的其他支挥400注:1对承受静力荷载的结构,可仅计算受拉构件在竖向平面内的长细比;2对直接或间接承受动力荷载的结构,计算单角钢受拉构件的长细比时,应采用角钢的最小回转半径;在计算单角钢交叉受拉杆件平面外长细比时,应采用与角钢肢边平行轴的回转半径;3在永久荷载与风荷载组合作用下受压时,其长细比不宜大于250。(N双時刚(d>带挑掃刚(a)单聘刚壮)带毗屋刚(f)单坡刚架(卽纵和带来层卿衆图5-1-2门式刚架形式示例(11)觀跨带夹层3.4.3当地震作用组合的效应控制结构设计时,门式刚架轻型房屋钢结构的抗震构造措施应符合下列规定:1工字形截面构件受压翼缘板自由外伸宽度b与其厚度t之比,不应大于13丿匚^厂;工字形截面梁、柱构件腹板的计算高度h与其厚度t之比,ww不应大于160;2在檐口或中柱的两侧三个檩距范围内,每道檩条处屋面梁均应布置双侧隅撑;边柱的檐口墙檩处均应双侧设置隅撑;3当柱脚刚接时,锚栓的面积不应小于柱子截面面积的0.15倍;4纵向支撑采用圆钢或钢索时,支撑与柱子腹板的连接应采用不能相对滑动的连接;5柱的长细比不应大于150。♦结构形式5.1.2门式刚架分为单跨(图5.1.2a)、双跨(图5.1.2b)、多跨(图5.1.2c)刚架以及带挑檐的(图5.1.2d)和带毗屋的(图5.1.2e)刚架等形式。多跨刚架中间柱与斜梁的连接可采用铰接。多跨刚架宜采用双坡或单坡屋盖(图5.1.2f),也可采用由多个双坡屋盖组成的多跨刚架形式。当设置夹层时,夹层可沿纵向设置(图5.1.2g)或在横向端跨设置(图5.1.2h)。夹层与柱的连接可采用刚性连接或铰接。5.1.3根据跨度、高度和荷载不同,门式刚架的梁、柱可采用变截面或等截面实腹焊接工字形截面或轧制H形截面。设有桥式吊车时,柱宜采用等截面构件。变截面构件宜做成改变腹板高度的楔形;必要时也可改变腹板厚度。结构构件在制作单元内不宜改变翼缘截面,当必要时,仅可改变翼缘厚度;邻接的制...
