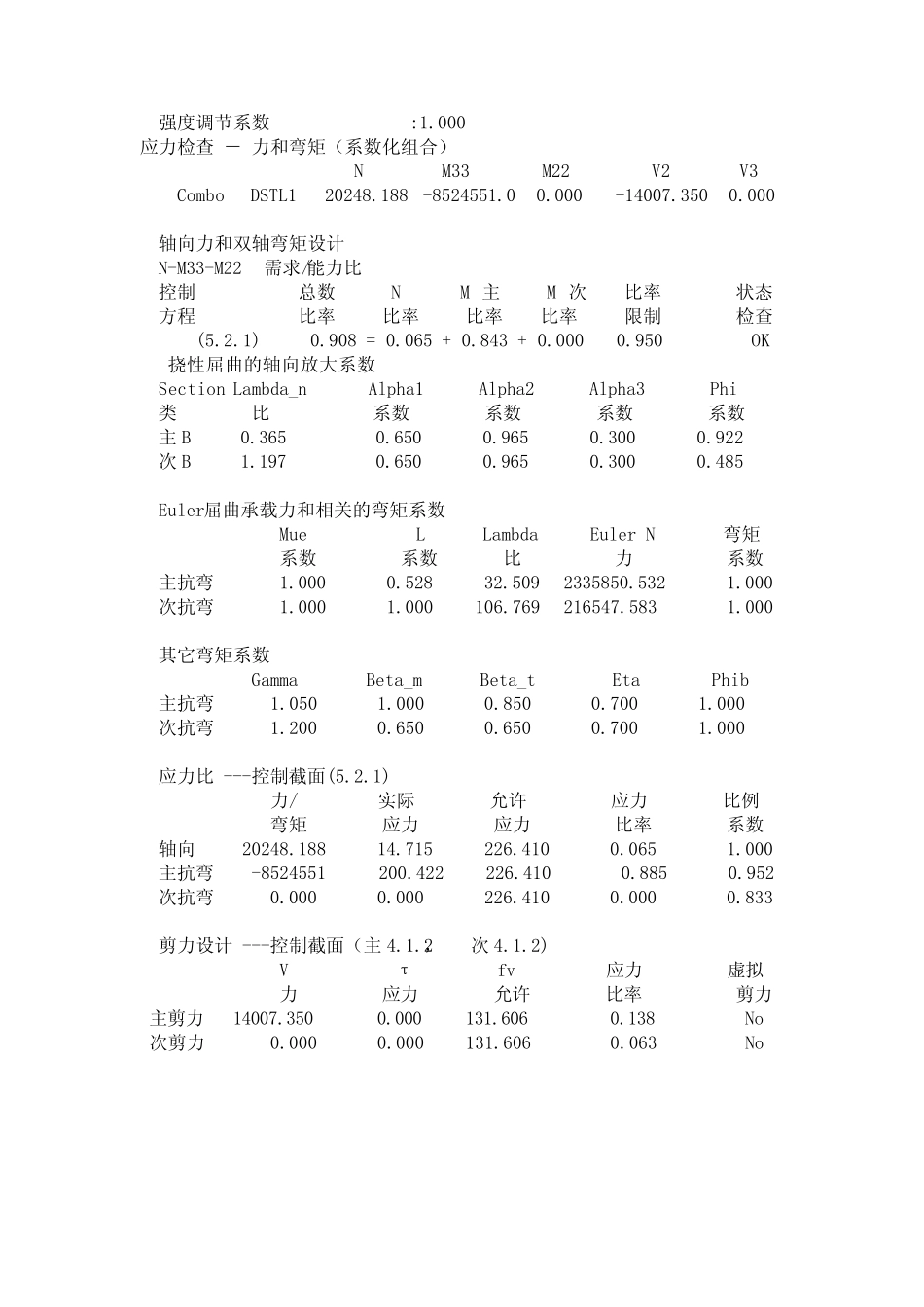

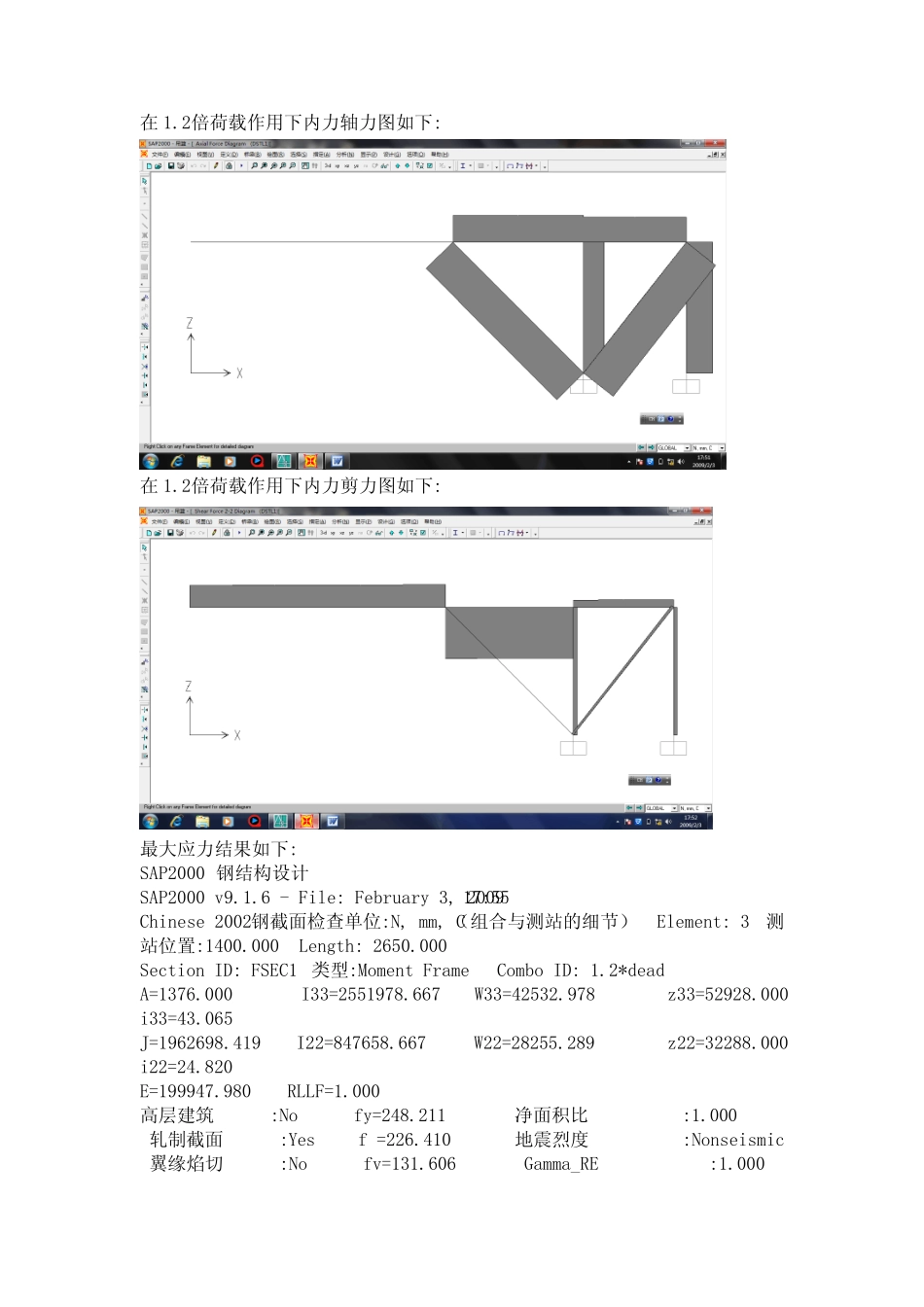

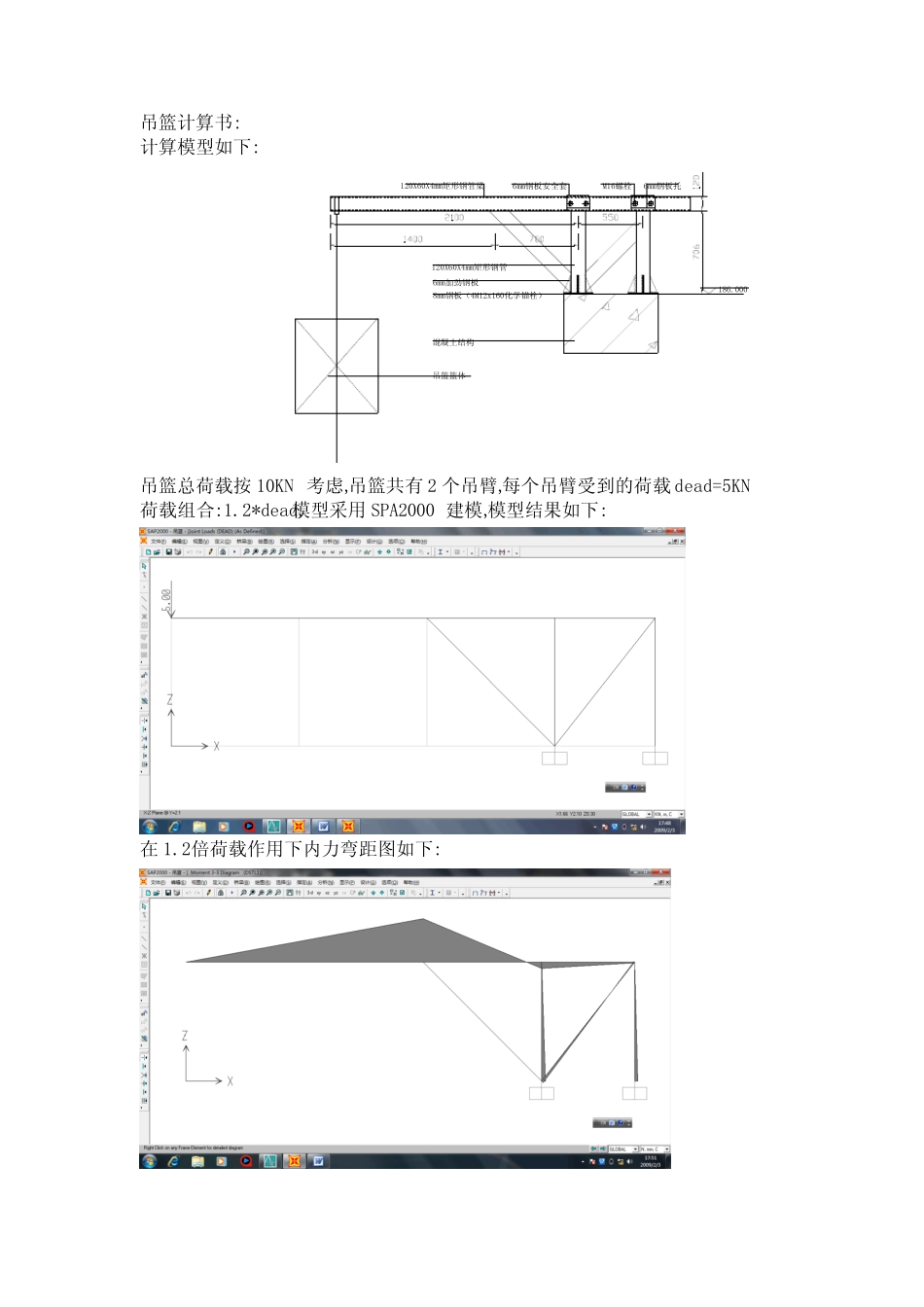

吊篮计算书:计算模型如下:混凝土结构8mm钢板（4M12x160化学锚栓）6mm加劲钢板120X60X4mm矩形钢管6mm钢板安全套M16螺栓6mm钢板托吊篮篮体120X60X4mm矩形钢管梁186.000吊篮总荷载按10KN考虑,吊篮共有2个吊臂,每个吊臂受到的荷载dead=5KN荷载组合:1.2*dead,模型采用SPA2000建模,模型结果如下:在1.2倍荷载作用下内力弯距图如下:在1.2倍荷载作用下内力轴力图如下:在1.2倍荷载作用下内力剪力图如下:最大应力结果如下:SAP2000钢结构设计SAP2000v9.1.6-File:February3,200917:55Chinese2002钢截面检查单位:N,mm,C（组合与测站的细节）Element:3测站位置:1400.000Length:2650.000SectionID:FSEC1类型:MomentFrameComboID:1.2*deadA=1376.000I33=2551978.667W33=42532.978z33=52928.000i33=43.065J=1962698.419I22=847658.667W22=28255.289z22=32288.000i22=24.820E=199947.980RLLF=1.000高层建筑:Nofy=248.211净面积比:1.000轧制截面:Yesf=226.410地震烈度:Nonseismic翼缘焰切:Nofv=131.606Gamma_RE:1.000强度调节系数:1.000应力检查－力和弯矩（系数化组合）NM33M22V2V3ComboDSTL120248.188-8524551.00.000-14007.3500.000轴向力和双轴弯矩设计N-M33-M22需求/能力比控制总数NM主M次比率状态方程比率比率比率比率限制检查(5.2.1)0.908=0.065+0.843+0.0000.950OK挠性屈曲的轴向放大系数SectionLambda_nAlpha1Alpha2Alpha3Phi类比系数系数系数系数主B0.3650.6500.9650.3000.922次B1.1970.6500.9650.3000.485Euler屈曲承载力和相关的弯矩系数MueLLambdaEulerN弯矩系数系数比力系数主抗弯1.0000.52832.5092335850.5321.000次抗弯1.0001.000106.769216547.5831.000其它弯矩系数GammaBeta_mBeta_tEtaPhib主抗弯1.0501.0000.8500.7001.000次抗弯1.2000.6500.6500.7001.000应力比---控制截面(5.2.1)力/实际允许应力比例弯矩应力应力比率系数轴向20248.18814.715226.4100.0651.000主抗弯-8524551200.422226.4100.8850.952次抗弯0.0000.000226.4100.0000.833剪力设计---控制截面（主4.1.2，次4.1.2)Vτfv应力虚拟力应力允许比率剪力主剪力14007.3500.000131.6060.138No次剪力0.0000.000131.6060.063No支座反力如下:最大支座反力拉力26KN.支座共有4个M12化学锚栓,每个锚栓受力为26/4=6.5KN,现场拉拔力安2倍考虑,现场拉拔试验值不得小于6.5*2=13KN.
