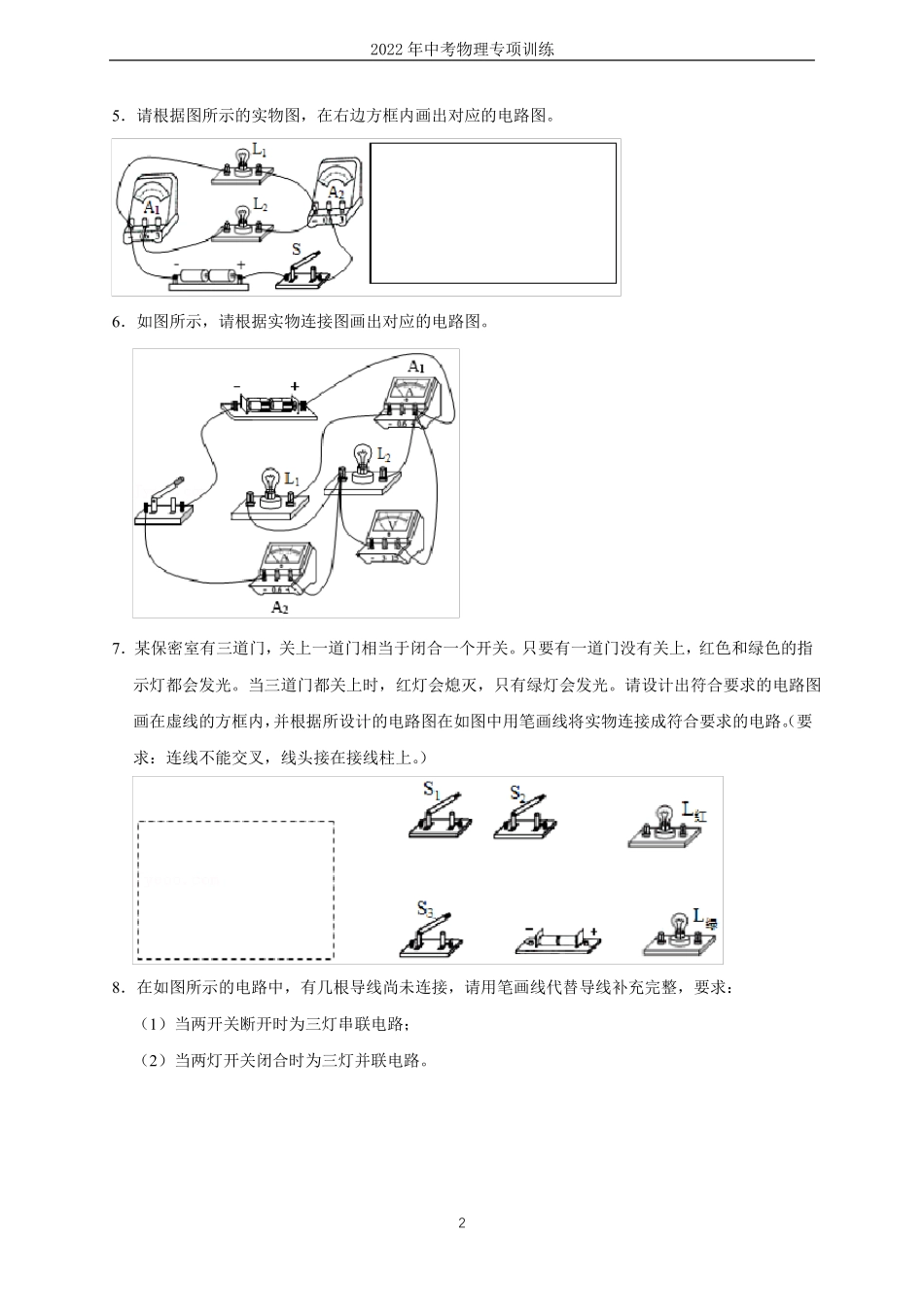

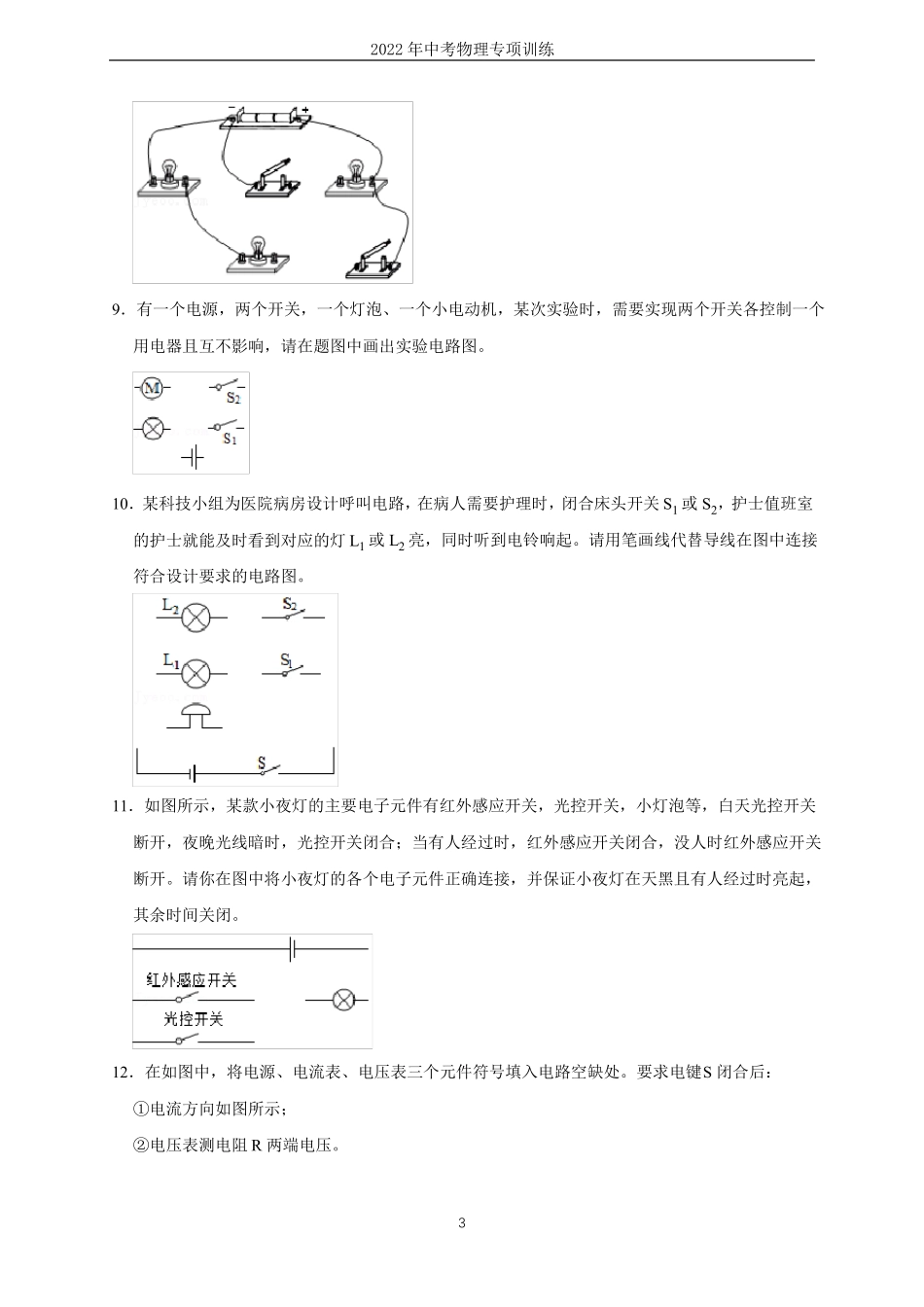

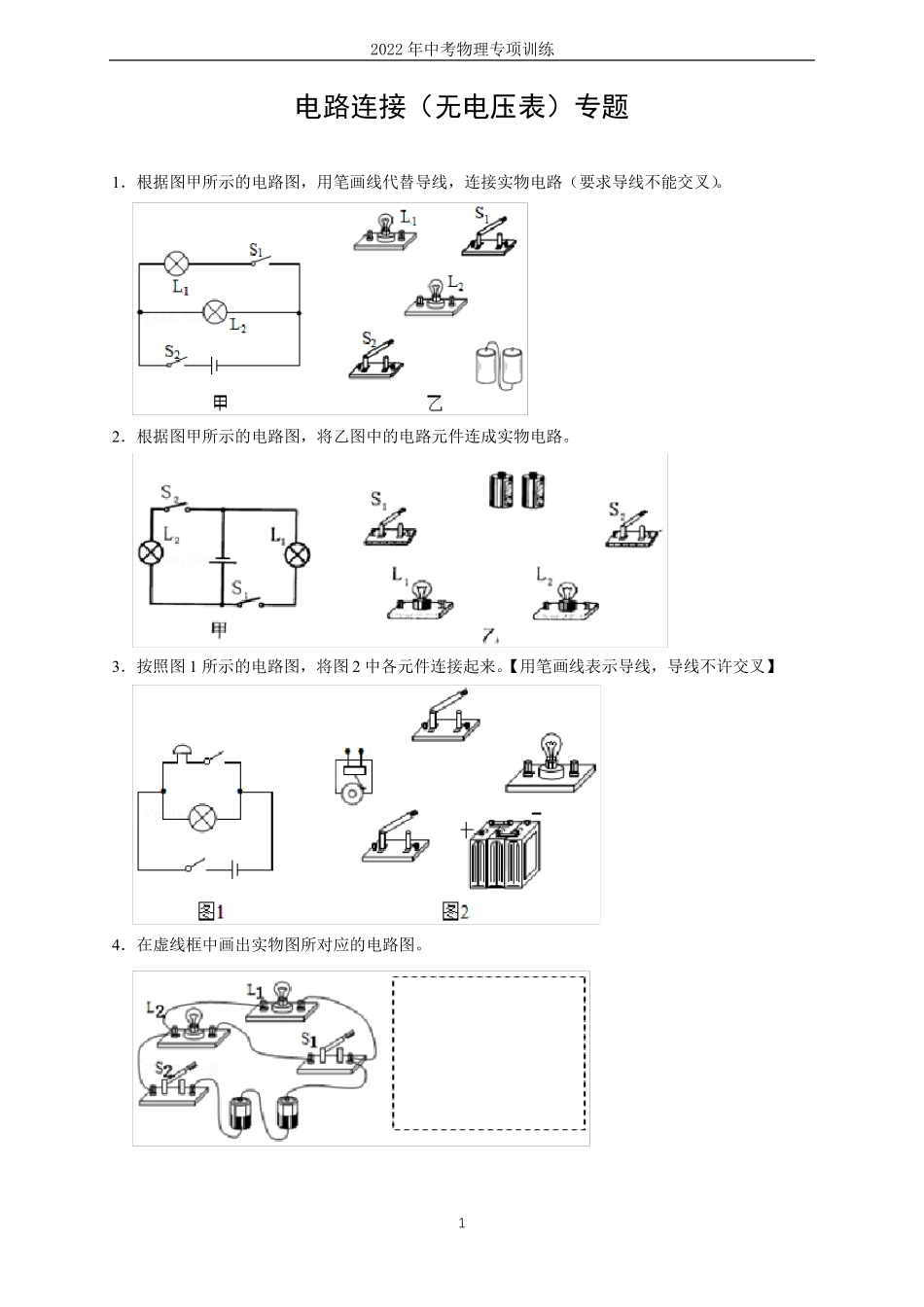

2022年中考物理专项训练电路连接（无电压表）专题1．根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。2．根据图甲所示的电路图，将乙图中的电路元件连成实物电路。3．按照图1所示的电路图，将图2中各元件连接起来。【用笔画线表示导线，导线不许交叉】4．在虚线框中画出实物图所对应的电路图。12022年中考物理专项训练5．请根据图所示的实物图，在右边方框内画出对应的电路图。6．如图所示，请根据实物连接图画出对应的电路图。7．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）8．在如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整，要求：（1）当两开关断开时为三灯串联电路；（2）当两灯开关闭合时为三灯并联电路。22022年中考物理专项训练9．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。10．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。11．如图所示，某款小夜灯的主要电子元件有红外感应开关，光控开关，小灯泡等，白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，没人时红外感应开关断开。请你在图中将小夜灯的各个电子元件正确连接，并保证小夜灯在天黑且有人经过时亮起，其余时间关闭。12．在如图中，将电源、电流表、电压表三个元件符号填入电路空缺处。要求电键S闭合后：①电流方向如图所示；②电压表测电阻R两端电压。32022年中考物理专项训练13．在某些电视答题节目中，选手常用一种抢答器，只要按动手边的开关，相应的灯亮并且电铃响起，评委便知道谁在抢答。用笔画线代替导线连接电路，要求：选手1旁的开关S1控制指示灯L1和电铃；选手2旁的开关S2控制指示灯L2和电铃。42022年中考物理专项训练参考答案与试题解析一．作图题（共13小题）1．【解答】解：根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：2．【解答】解：由电路图可知，两灯泡并联，开关S1位于L1支路，开关S2位于L2支路；先串联电源，从电源正极出发，把开关S1、灯泡L1串联起来回到电源负极，然后把灯泡L2、开关S2串联后并联在L1和S1两端，如下图所示：3．【解答】解：从电源正极开始连接，经一开关后分支，一支经灯泡直接回到负极；另一支经电铃、另一开关回到负极，如图：。4．【解答】解：从电源正极出发开始分路，一路经过灯泡L1，另一路经过S1和L2，然后共同经开关S2回到电源负极，如图所示：52022年中考物理专项训练5．【解答】解：由实物图知，两灯并联，电流表A2在干路上，A1在L2支路上，开关S在干路上控制整个电路，由此画出电路图如图所示：6．【解答】解：由实物图知，两灯并联，开关和电流表A2在干路上，A1串联在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：。7．【解答】解：根据题意可知，指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，绿灯会发光，此时红灯短路、绿灯通路，三个开关相互影响，三个开关应该是串联再与红灯并联，电路图如图所示：；根据电路图连接实物图，如图所示：62022年中考物理专项训练。8．【解答】解：由题意可知，当两开关断开时为三灯串联电路，此时三灯泡应首尾顺次连接；当两灯开关闭合时为三灯并联电路，此时三灯泡应首首相连、尾尾相连，根据以上分析可知，上面的开关控制中间和右侧两灯泡、下面的开关控制左侧灯泡，如下图所示：9．【解答】解：需要实现两个开关各控制一个用电器且互不影响，则两个用电...
