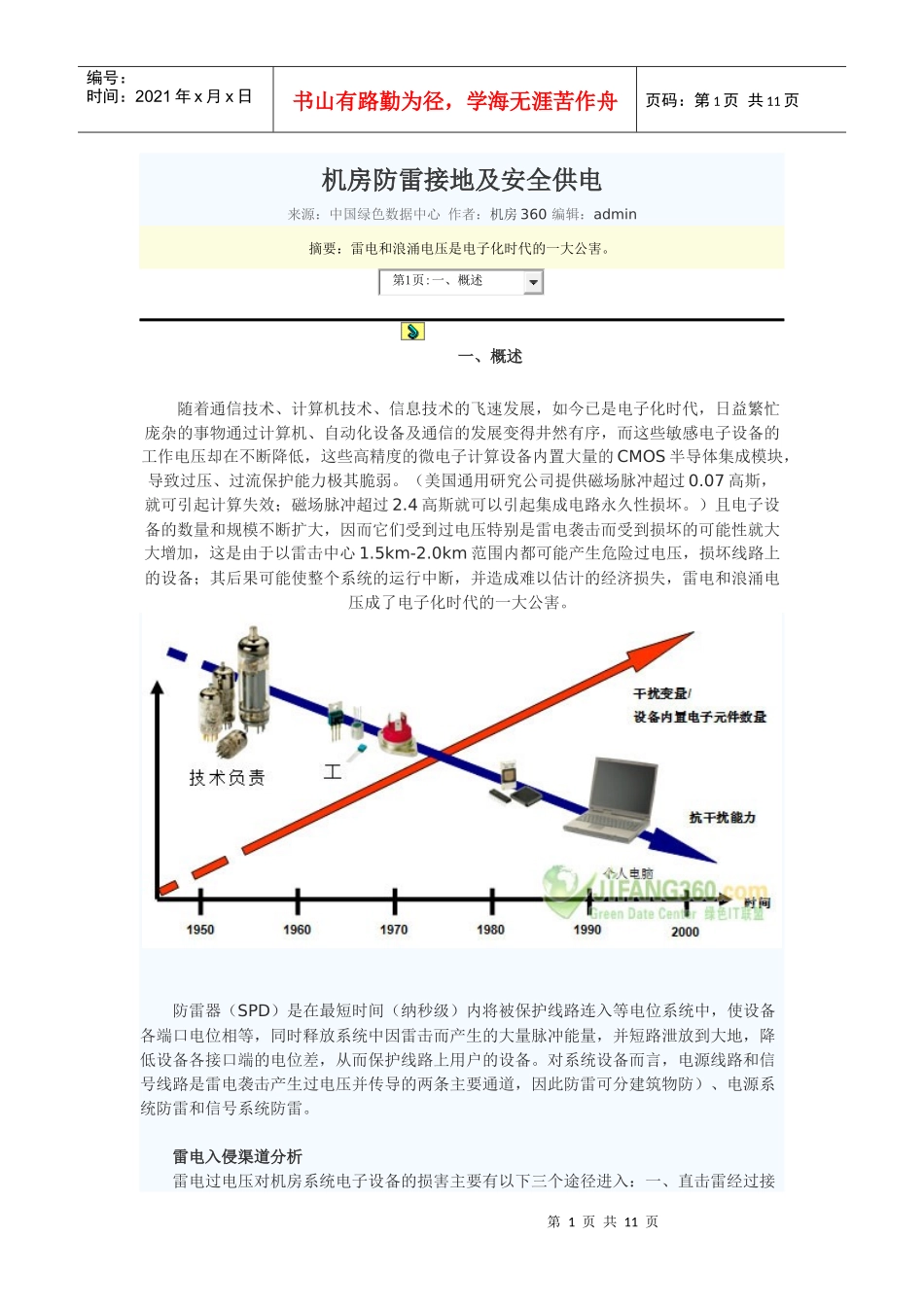

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页机房防雷接地及安全供电来源：中国绿色数据中心作者：机房360编辑：admin摘要：雷电和浪涌电压是电子化时代的一大公害。一、概述随着通信技术、计算机技术、信息技术的飞速发展，如今已是电子化时代，日益繁忙庞杂的事物通过计算机、自动化设备及通信的发展变得井然有序，而这些敏感电子设备的工作电压却在不断降低，这些高精度的微电子计算设备内置大量的CMOS半导体集成模块，导致过压、过流保护能力极其脆弱。（美国通用研究公司提供磁场脉冲超过0.07高斯，就可引起计算失效；磁场脉冲超过2.4高斯就可以引起集成电路永久性损坏。）且电子设备的数量和规模不断扩大，因而它们受到过电压特别是雷电袭击而受到损坏的可能性就大大增加，这是由于以雷击中心1.5km-2.0km范围内都可能产生危险过电压，损坏线路上的设备；其后果可能使整个系统的运行中断，并造成难以估计的经济损失，雷电和浪涌电压成了电子化时代的一大公害。防雷器（SPD）是在最短时间（纳秒级）内将被保护线路连入等电位系统中，使设备各端口电位相等，同时释放系统中因雷击而产生的大量脉冲能量，并短路泄放到大地，降低设备各接口端的电位差，从而保护线路上用户的设备。对系统设备而言，电源线路和信号线路是雷电袭击产生过电压并传导的两条主要通道，因此防雷可分建筑物防）、电源系统防雷和信号系统防雷。雷电入侵渠道分析雷电过电压对机房系统电子设备的损害主要有以下三个途径进入：一、直击雷经过接第1页:一、概述第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页闪器（如避雷针（带））而直放入地，导致地网地电位上升，高电压由设备接地线引入电子设备造成地电位反击。二、雷电流沿引下线入地时，在引下线周围产生磁场，引下线周围的各种金属管（线）上经感应而产生过电压。三、进出大楼的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入，入侵电子设备。雷电对电气设备的影响，主要由以下四个方面造成：1、直击雷直击雷蕴含极大的能量，电压峰值可达5000KV，具有极大的破坏力。如建筑物直接被雷电击中，巨大的雷电流沿引下线入地，会造成以下三种影响：a：巨大的雷电流在数微秒时间内流下地，使地电位迅速抬高，造成反击事故，危害人身和设备安全。b：雷电流产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压。c：雷电流流经电气设备产生极高的热量，造成火灾或爆炸事故。2、传导雷远处的雷电击中线路或因电磁感应产生的极高电压，由室外电源线路和通信线路传至建筑物内，损坏电气设备。3、感应雷云层之间的频繁放电产生强大的电磁波，在电源线和信号线上感应极高的脉冲电压，峰值可达50KV。4、开关过电压供电系统中的电感性和电容性负载开启或断开、地极短路、电源线路短路等，都能在电源线路上产生高压脉冲，其脉冲电压可达到线电压的3.5倍，从而损坏设备。破坏效果与雷击类似。由此产生的雷电过电压对电子设备的破坏主要有以下几个方面：(1)损坏元器件a：过高的过电压击穿半导体结，造成永久性损坏；b：较低而更为频繁的过电压虽在元器件的耐压范围之内，亦使器件的工作寿命大大缩短；c：电能转化为热能，毁坏触点、导线及印刷电路板，甚至造成火灾；第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页(2)设备误动作及破坏数据文件因此，应根据实际情况具体分析，采取相应的防雷保护措施，确保通信系统的安全工作。我们对以上三种途径对整个入侵的雷电压及过电流进行防护。因此，应根据实际情况具体分析，采取相应的防雷保护措施，确保计算机机房系统的安全工作。根据雷电电磁脉冲防护理论和实践经验证明，电子信息设备损坏的主要原因是雷电感应浪涌电压造成的。它可以通过各种引线把感应浪涌电压波引入电子信息设备内部，破坏其芯片和接口。从以上雷电入侵渠道的分析中可以得出：在整个计算机机房系统防雷工程中，必须在电源系统、数据信号系统进行可靠、有效的防护工作，并具有可...
