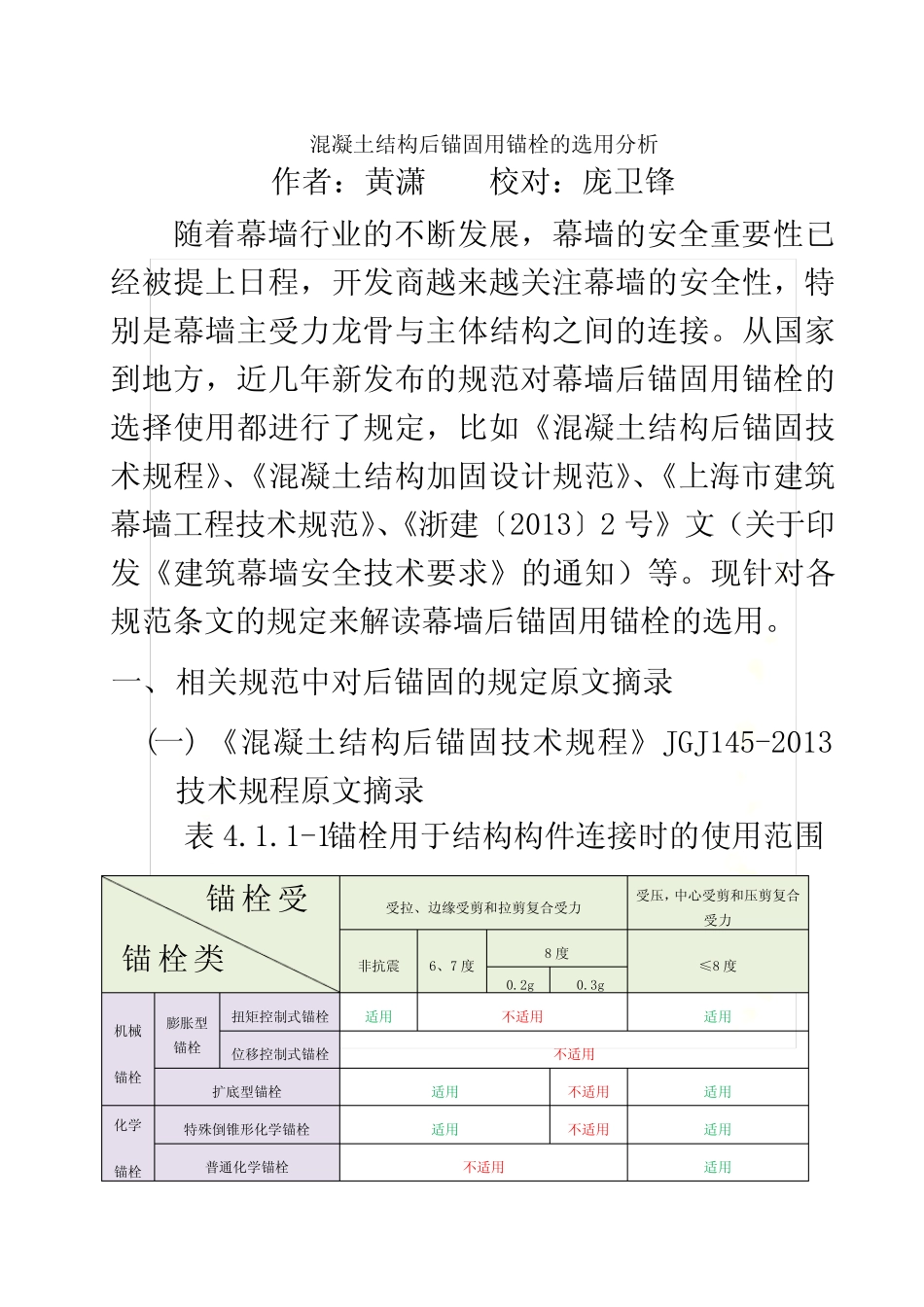

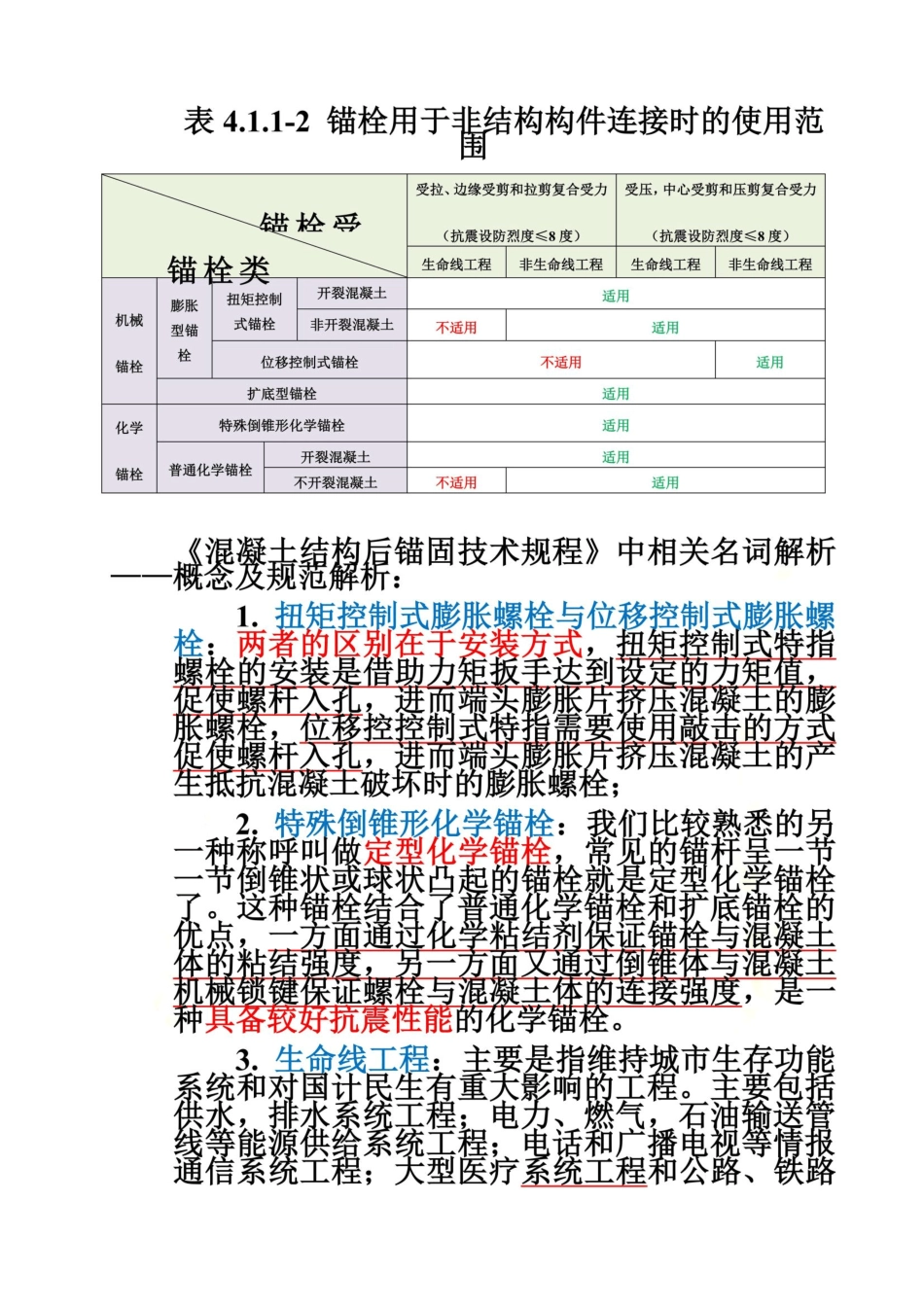

后置埋件锚栓适用范围规范解析混凝土结构后锚固用锚栓的选用分析作者:黄潇校对:庞卫锋随着幕墙行业的不断发展,幕墙的安全重要性已经被提上日程,开发商越来越关注幕墙的安全性,特别是幕墙主受力龙骨与主体结构之间的连接。从国家到地方,近几年新发布的规范对幕墙后锚固用锚栓的选择使用都进行了规定,比如《混凝土结构后锚固技术规程》、《混凝土结构加固设计规范》、《上海市建筑幕墙工程技术规范》、《浙建〔2013〕2号》文(关于印发《建筑幕墙安全技术要求》的通知)等。现针对各规范条文的规定来解读幕墙后锚固用锚栓的选用。一、相关规范中对后锚固的规定原文摘录(一)《混凝土结构后锚固技术规程》JGJ145-2013技术规程原文摘录表4.1.1-1锚栓用于结构构件连接时的使用范围受拉、边缘受剪和拉剪复合受力受压,中心受剪和压剪复合受力非抗震6、7度8度≤8度0.2g0.3g机械锚栓膨胀型锚栓扭矩控制式锚栓适用不适用适用位移控制式锚栓不适用扩底型锚栓适用不适用适用化学锚栓特殊倒锥形化学锚栓适用不适用适用普通化学锚栓不适用适用锚栓受锚栓类(二)(三)(四)《混凝土结构加固设计规范》GB50367-2013原文摘录及解读:16.1.3承重结构用的机械锚栓,应采用有锁键效应的后扩底锚栓。这类锚栓按其构造方式的不同,又分为自扩底、模扩底和胶粘-模扩底三种;承重结构用的胶粘型锚栓,应采用特殊倒锥形胶粘型锚栓。自攻螺钉不属于锚栓体系,不得按锚栓进行设计计算。16.1.4在抗震设防区的结构中,以及直接承受动力荷载的构件中,不得使用膨胀锚栓作为承重结构的连接件。16.1.5当在抗震设防区承重结构中使用锚栓时,应采用后扩底锚栓或特殊倒锥形胶粘型锚栓,且仅允许用于设防烈度不高于8度并建于Ⅰ、Ⅱ类场地的建筑物。16.1.6用于抗震设防区承重结构或承受动力作用的锚栓,其性能应通过现行行业标准《混凝土用膨胀型、扩孔型建筑锚栓》JG160的低周反复荷载作用或疲劳荷载作用的检验。16.1.7承重结构锚栓连接的设计计算,应采用开裂混凝土的假定;不考虑非开裂混凝土对其承载力的提高作用。总结加固设计规范规定,有如下几点:➢主受力及承重结构的连接需使用扩底型锚栓和特殊倒锥形锚栓(定型化学锚栓);➢有抗震设防要求的工程,不可以使用膨胀螺栓;➢主受力及承重结构的连接,需按适用于开裂混凝土选择锚栓。(五)《上海市建筑幕墙工程技术规范》DGJ08-56-2012原文摘录及解读9.5.8幕墙结构与主体结构采用后置埋件连接时,应根据其受力情况,合理布置锚栓埋件,保证其连接可靠,并符合下列规定:1.后置埋件用锚栓可选用自扩底锚栓、模扩底锚栓、特殊倒锥形锚栓或化学锚栓。锚栓钢材受拉性能须进行复验,复验结果应符合《混凝土结构加固设计规范》GB50367的规定。5.就位后需焊接作业的后置埋件应使用机械扩底锚栓,或化学锚栓与机械锚栓交叉布置。化学锚栓超过半数的后置埋件,就位后不得在其部件及连接件上焊接作业。总结上海地标规定,有如下几点:➢后置埋件锚栓选用范围不包括膨胀螺栓;➢后置埋件有焊接作业配合时,需要扩底锚栓和化学锚栓交叉布置使用。(六)浙建〔2013〕2号文------关于印发《建筑幕墙安全技术要求》的通知原文摘录及解读4.6建筑幕墙的后置埋件应当根据设计要求选用后切(扩)底机械锚栓和定型化学锚栓等可靠的锚栓,不得使用普通化学锚栓。当采用定型化学锚栓时,供应商应当提供化学锚栓的耐高温测试报告。总结浙江地标规定,有如下几点:➢后置埋件锚栓选用范围包括扩底型锚栓和定型化学锚栓等。➢明确不得使用普通化学螺栓。➢定型化学锚栓需要提供耐高温测试报告。二、常用锚栓种类简介以慧鱼产品为例,介绍下各类锚栓:序锚栓名锚栓简介号称1扭矩控制式膨胀锚栓12扭矩控制式膨胀锚栓23位移控制式膨胀锚栓4普通R高强化学锚栓5定型高强化学锚栓(特殊倒锥形锚栓)6后扩底锚栓三、地区锚栓选用建议综合考虑弗思特服务工程所在地区的分布,将各地区适用锚栓具体列表如下,以供各工程设计,施工人员参考查阅:各地区幕墙工程主受力部位适用锚栓选取范围城市化学锚栓机械锚栓普通化学锚栓特殊倒锥形化学锚栓扩底型锚栓膨胀螺栓扭矩控制式位移控制式上海▉(焊接...
