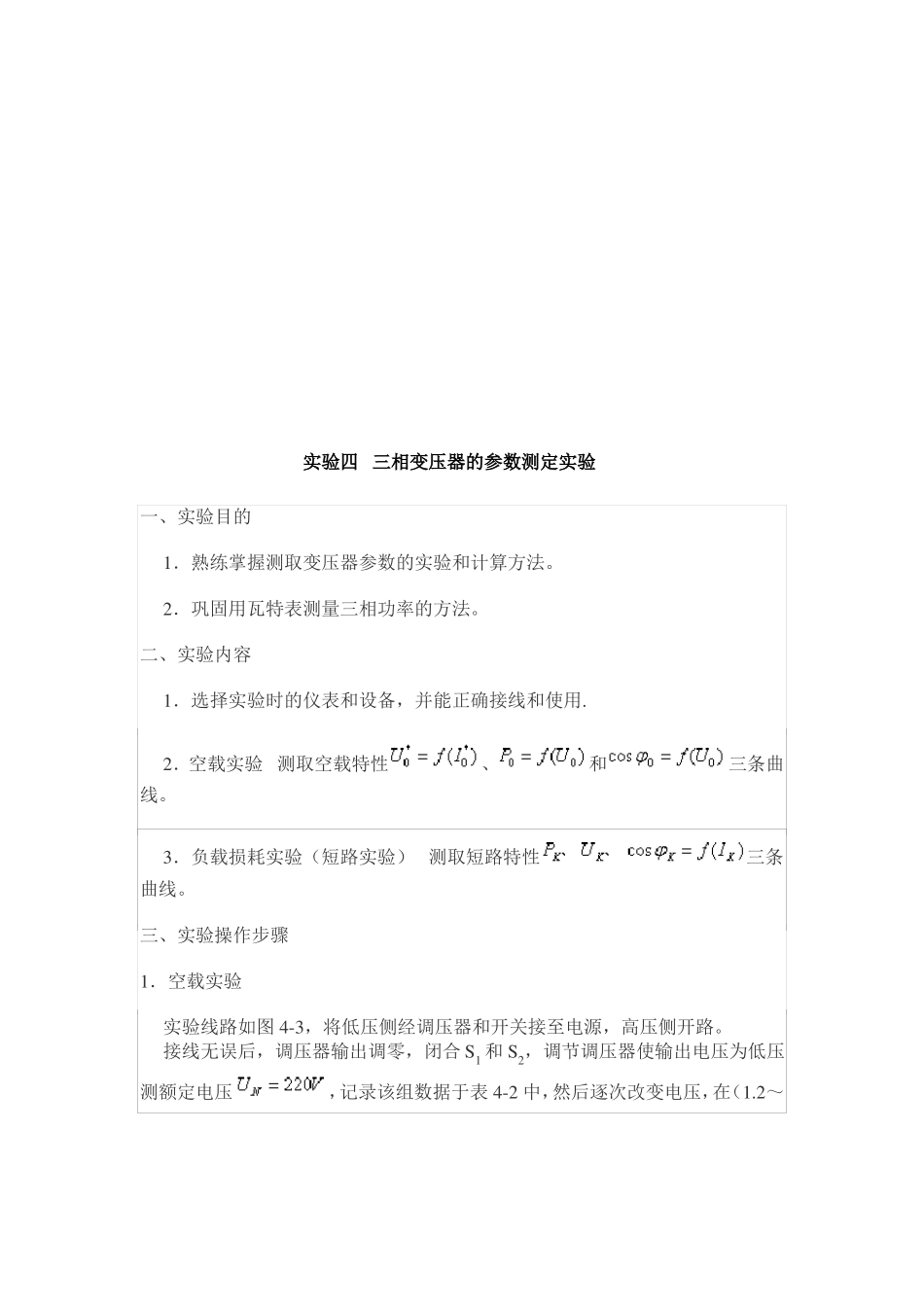

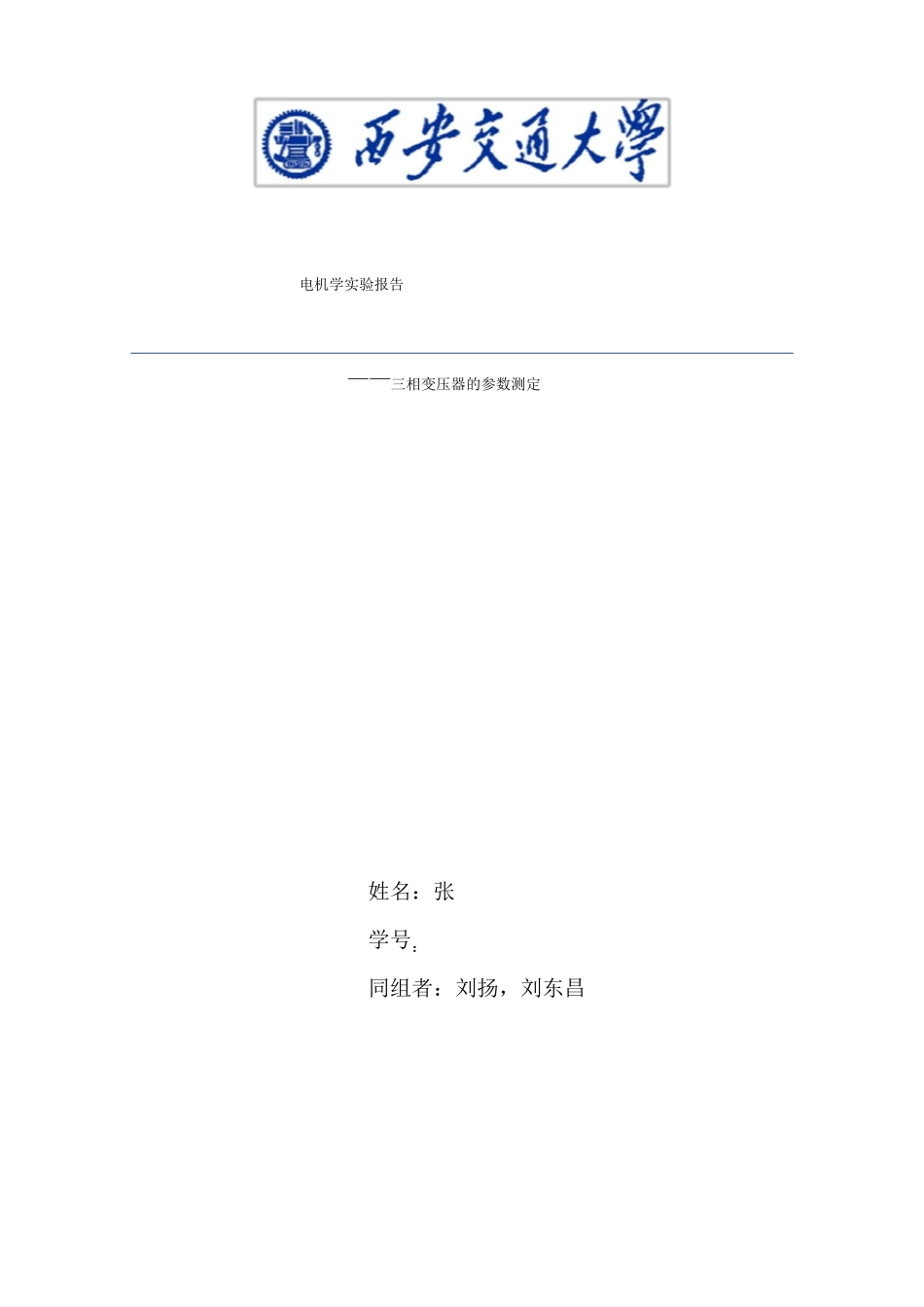

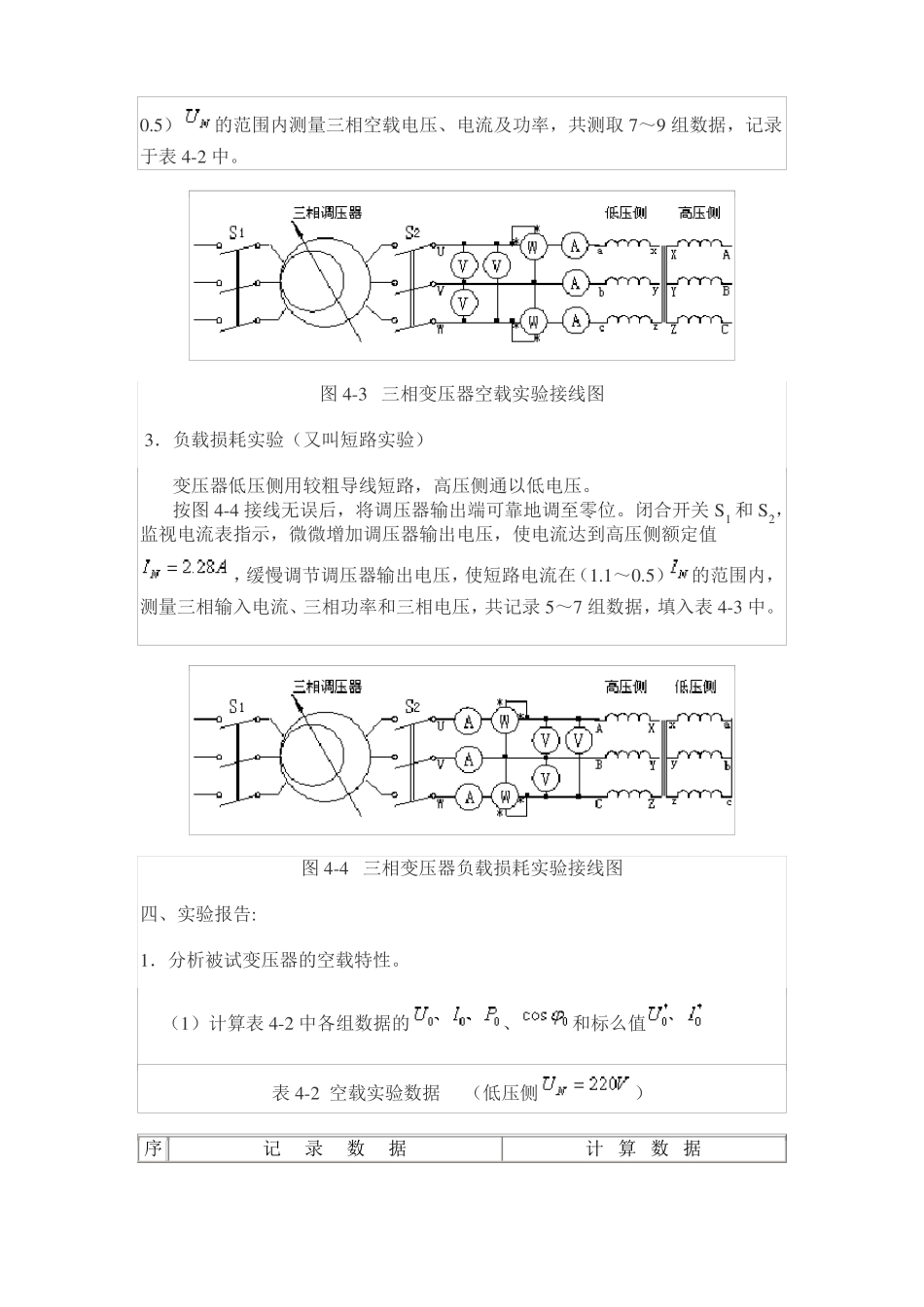

电机学实验报告——三相变压器的参数测定姓名：张学号：同组者：刘扬，刘东昌实验四三相变压器的参数测定实验一、实验目的1．熟练掌握测取变压器参数的实验和计算方法。2．巩固用瓦特表测量三相功率的方法。二、实验内容1．选择实验时的仪表和设备，并能正确接线和使用.2．空载实验测取空载特性线。3．负载损耗实验（短路实验）测取短路特性曲线。三、实验操作步骤1．空载实验实验线路如图4-3，将低压侧经调压器和开关接至电源，高压侧开路。接线无误后，调压器输出调零，闭合S1和S2，调节调压器使输出电压为低压测额定电压，记录该组数据于表4-2中，然后逐次改变电压，在（1.2～三条、和三条曲0.5）的范围内测量三相空载电压、电流及功率，共测取7～9组数据，记录于表4-2中。图4-3三相变压器空载实验接线图3．负载损耗实验（又叫短路实验）变压器低压侧用较粗导线短路，高压侧通以低电压。按图4-4接线无误后，将调压器输出端可靠地调至零位。闭合开关S1和S2，监视电流表指示，微微增加调压器输出电压，使电流达到高压侧额定值，缓慢调节调压器输出电压，使短路电流在（1.1～0.5）的范围内，测量三相输入电流、三相功率和三相电压，共记录5～7组数据，填入表4-3中。图4-4三相变压器负载损耗实验接线图四、实验报告:1．分析被试变压器的空载特性。（1）计算表4-2中各组数据的、和标么值表4-2空载实验数据（低压侧序记录数据）计算数据号UabUbcUcaIaIbIcPⅠPⅡU0I0U0*I0*P0cosф01264.0.263.5264.91.160.771.22239.1-182264.11.051.1970.26728.550.10292241.8239.7241.50.820.520.84156.3-114241.00.731.0950.18421.150.12083221.8219.3221.80.600.380.61107.2-73.8220.90.530.9970.13516.700.143045678（2）根据表4-2中计算数据作空载特性曲线。、和198.1194.7198.50.420.260.4268.99-43.1198.10.370.8950.093112.950.1891175.8172.7176.70.300.180.3045.31-24.5175.10.260.7960.066010.410.2286154.4152.0155.20.220.130.2129.79-13.5153.90.190.6990.04748.140.2836131.9130.0132.40.160.100.1519.37-6.98131.40.140.5970.03476.190.3449110.5108.6110.90.120.080.1212.84-3.62110.00.110.50000.02714.610.3929由图可知:额定电压时，=16.4kw=0.137*In=0.5398(A)=0.145从曲线上找出额定电压时的空载损耗出空载电流的无功分量和有功分量、空载电流和功率因数，并求=0.5398*0.9894=0.534(A)=0.5398*0.145=0.0783(A)（3）计算出在额定电压时的励磁参数表4-3负载损耗实验数据（高压侧）序记1.55录数据13.92计算数据号IＡIＢIＣUＡＢUＢＣUＣＡPⅠPⅡIＫＵＫPＫcosфＫ12.502.412.4118.6817.6318.7941.6221.122.4018.3731.370.70002345672.342.212.2917.3319.4918.0741.2418.872.2818.2930.060.72052.001.831.9714.5413.9415.3428.9513.921.9314.6121.440.75901.871.781.8413.6313.2214.4925.5212.511.8313.7819.010.75401.521.491.5511.2711.2511.9317.249.131.5211.4813.190.75541.341.291.359.829.7510.5613.256.651.3310.049.950.74681.101.051.068.498.078.519.314.201.078.366.760.7555根据以上数据的ION和PON以及额定电压（UN或𝑈ON计算由低压侧测出的励磁参数，由于采用Y/Y公式为：UN3′′′Zm≈Z1+Zm=√=220÷√3/0.5398=235.31ΩIONPON3=16.4÷3÷0.53982=18.761Ω′′R′M≈R1+RM=2ION′2′222X′M=√ZM−RM=(235.31−18.761)2=234.56Ω1归算到高压侧为k=U1N=380/220=1.732NU′Zm=K2×Zm=1.732×235.31=704.26Ω2Rm=K2×R′m=1.73×18.761=56.15Ω2Xm=K2×X′m=1.73×234.56=702.02Ω３．计算短路阻抗和变压器的铜耗(1）计算表4-3中各组数据的、和（2）根据表4-3中计算数据在同一座标上作出短路特性和曲线。、由图可知:额定电流时，=18.29V=30.06KW（3）由曲线上查得由于也是采用时的短路电压和短路损耗，计算短路参数，接法，计算公式为：Uk/√3=18.29÷√3÷2.28=4.63ΩINPK/3Rk=2=30.06÷3÷2.282=1.93ΩINZk=222√Xk=√Zk−R2k=4.63−1.93=4.21Ω（4）折合到基准工作温度设室温为，则式中——实际环境温度（即室温），℃——室温下所得电阻值，具体计算如下：RK75℃=Rk×...
