化学螺栓的受力计算 VIP免费

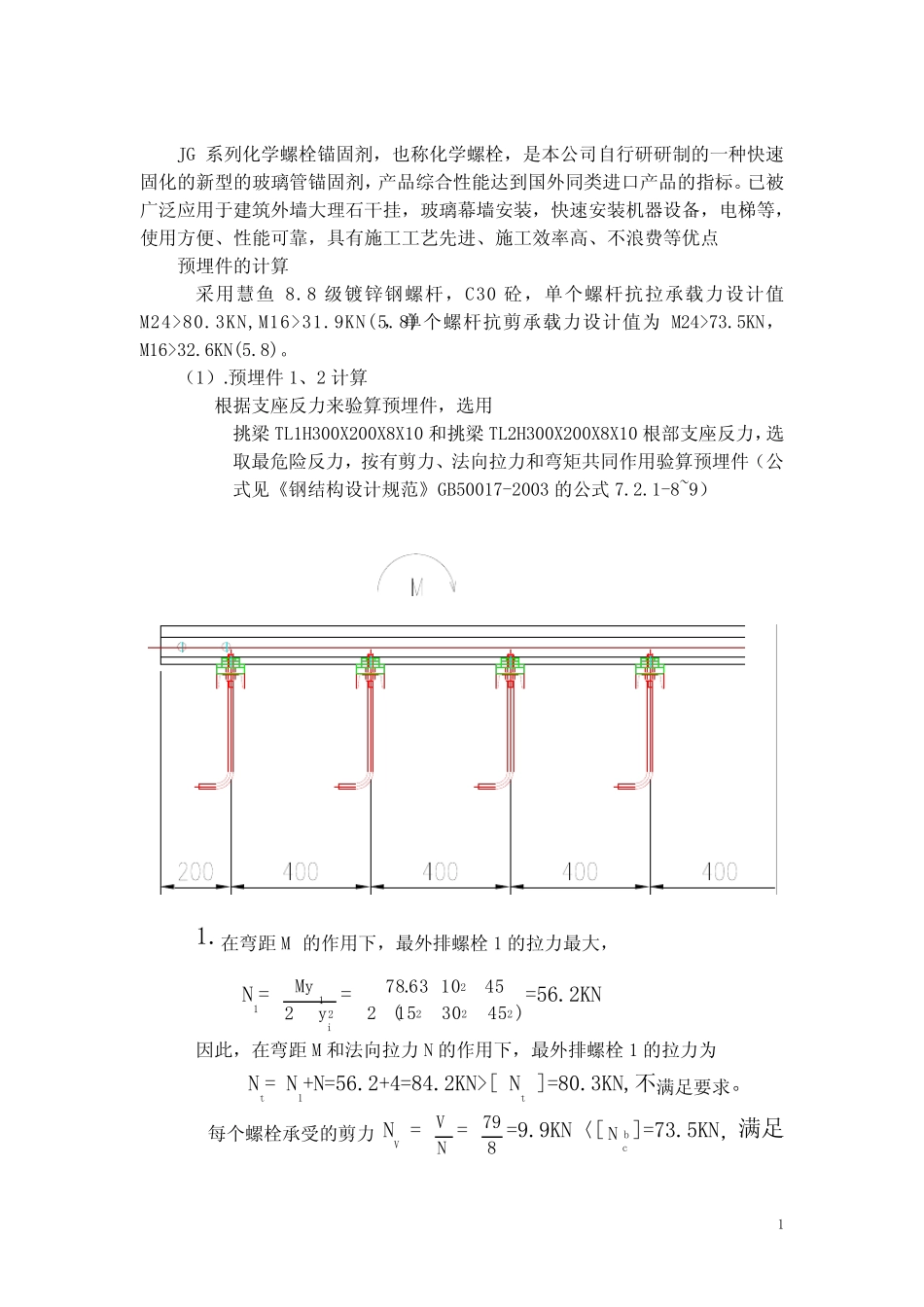

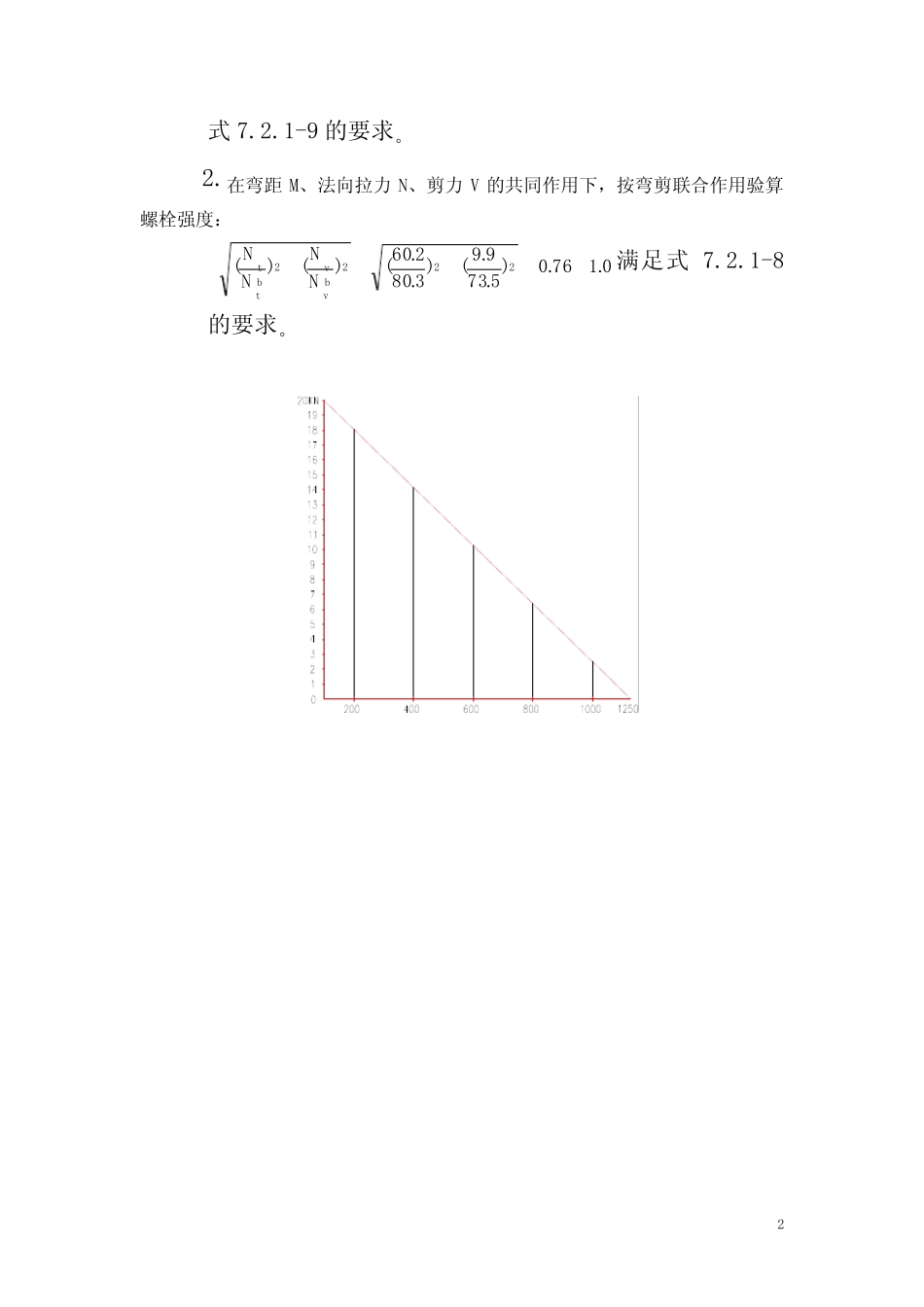

1JG系列化学螺栓锚固剂，也称化学螺栓，是本公司自行研研制的一种快速固化的新型的玻璃管锚固剂，产品综合性能达到国外同类进口产品的指标。已被广泛应用于建筑外墙大理石干挂，玻璃幕墙安装，快速安装机器设备，电梯等，使用方便、性能可靠，具有施工工艺先进、施工效率高、不浪费等优点预埋件的计算采用慧鱼8.8级镀锌钢螺杆，C30砼，单个螺杆抗拉承载力设计值M24>80.3KN,M16>31.9KN(5.8)，单个螺杆抗剪承载力设计值为M24>73.5KN，M16>32.6KN(5.8)。（1）.预埋件1、2计算根据支座反力来验算预埋件，选用挑梁TL1H300X200X8X10和挑梁TL2H300X200X8X10根部支座反力，选取最危险反力，按有剪力、法向拉力和弯矩共同作用验算预埋件（公式见《钢结构设计规范》GB50017-2003的公式7.2.1-8~9）1.在弯距M的作用下，最外排螺栓1的拉力最大，N1=212iyMy=)453015(2451063.782222=56.2KN因此，在弯距M和法向拉力N的作用下，最外排螺栓1的拉力为Nt=N1+N=56.2+4=84.2KN>[Nt]=80.3KN,不满足要求。每个螺栓承受的剪力NV=NV=879=9.9KN〈[bcN]=73.5KN，满足2式7.2.1-9的要求。2.在弯距M、法向拉力N、剪力V的共同作用下，按弯剪联合作用验算螺栓强度：0.176.0)5.739.9()3.802.60()()(2222bvvbttNNNN满足式7.2.1-8的要求。
