脱硫除尘检修方案VIP免费

脱硫除尘检修方案_第1页
1/7
脱硫除尘检修方案_第2页
2/7
脱硫除尘检修方案_第3页
3/7

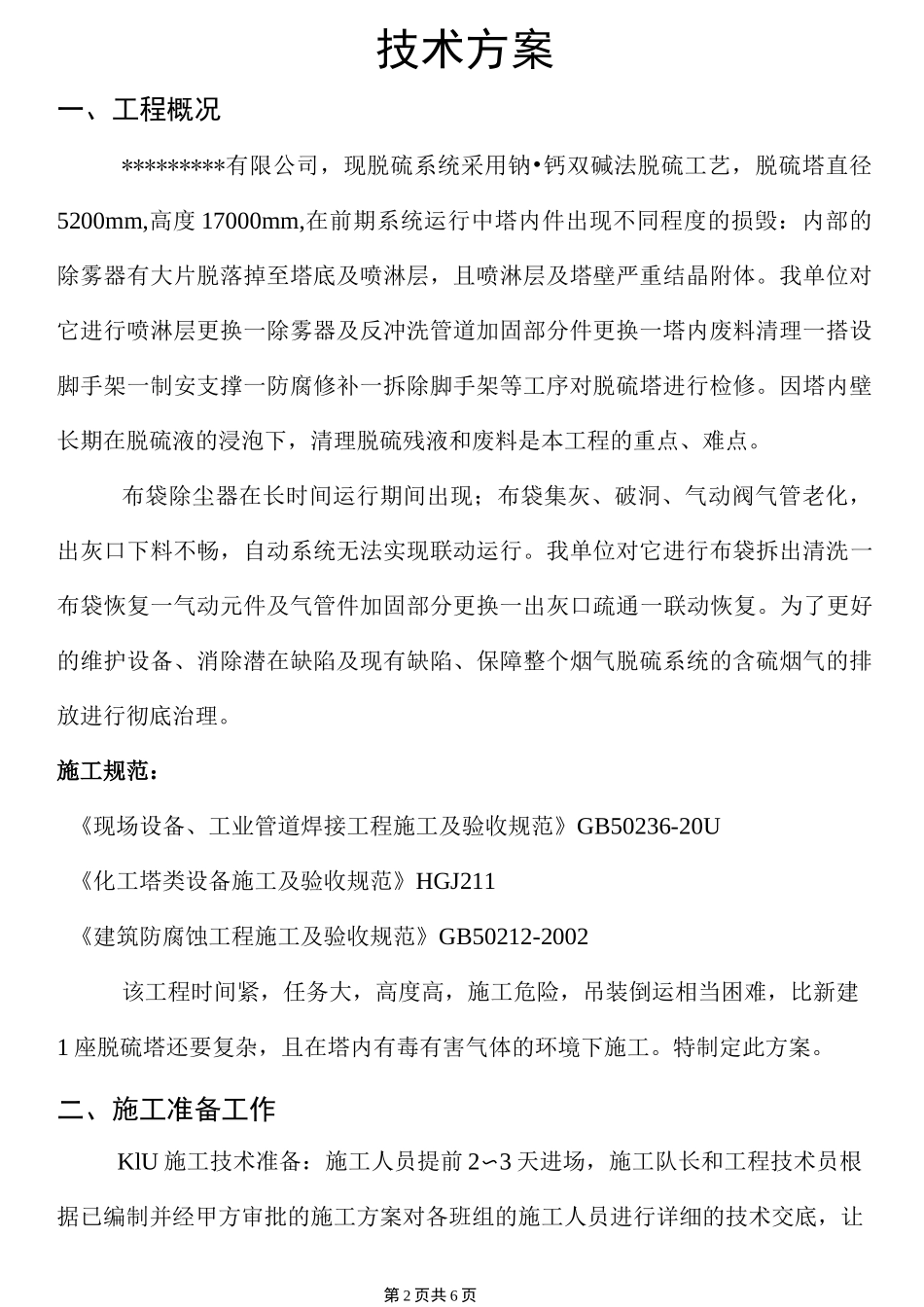

第1页共6页************有限公司70MW热水锅炉烟气脱硝工程布袋更换及脱硫设施升级改造工程检修方案编制审核批准施工单位:2018-11-13第2页共6页技术方案一、工程概况*********有限公司,现脱硫系统采用钠•钙双碱法脱硫工艺,脱硫塔直径5200mm,高度17000mm,在前期系统运行中塔内件出现不同程度的损毁:内部的除雾器有大片脱落掉至塔底及喷淋层,且喷淋层及塔壁严重结晶附体。我单位对它进行喷淋层更换一除雾器及反冲洗管道加固部分件更换一塔内废料清理一搭设脚手架一制安支撑一防腐修补一拆除脚手架等工序对脱硫塔进行检修。因塔内壁长期在脱硫液的浸泡下,清理脱硫残液和废料是本工程的重点、难点。布袋除尘器在长时间运行期间出现;布袋集灰、破洞、气动阀气管老化,出灰口下料不畅,自动系统无法实现联动运行。我单位对它进行布袋拆出清洗一布袋恢复一气动元件及气管件加固部分更换一出灰口疏通一联动恢复。为了更好的维护设备、消除潜在缺陷及现有缺陷、保障整个烟气脱硫系统的含硫烟气的排放进行彻底治理。施工规范:《现场设备、工业管道焊接工程施工及验收规范》GB50236-20U《化工塔类设备施工及验收规范》HGJ211《建筑防腐蚀工程施工及验收规范》GB50212-2002该工程时间紧,任务大,高度高,施工危险,吊装倒运相当困难,比新建1座脱硫塔还要复杂,且在塔内有毒有害气体的环境下施工。特制定此方案。二、施工准备工作KlU施工技术准备:施工人员提前2〜3天进场,施工队长和工程技术员根据已编制并经甲方审批的施工方案对各班组的施工人员进行详细的技术交底,让第3页共6页施工人员事先了解到整个工程的施工工序和每个班组施工部位的施工工序。K23施工机具及现场人员组织:施工机具3t手动倒链4台交流电焊机2套磨光机6个16T千斤顶2个25吨汽车吊1台现场人员组织总计需要人员16人施工队长1名工程技术员1名安全员1名材料及后勤员1名起重工1名电焊工4名防腐、油漆工7名K33材料的准备:按照现场实际情况提出材料计划后,抓紧备料把材料送到现场。材料到后提前预制。三、施工方案(一)脱硫部分施工人员应根据实际情况,提前一到两天进场,首先施工队长和工程技术员第4页共6页根据已编制并经甲方审批的施工方案对各班组的施工人员进行详细的技术交底,让施工人员事先了解到整个工程的施工工序和每个班组施工部位的施工工序。拆除时需要25T吊车台班4个。拆除安装时因塔内高空作业,厂房内施工无作业面,每伙工人施工30分钟就得休息一会儿,施工效率大大降低,人工多用50%。安装和防腐施工时需要在塔底和塔顶的人孔处各放一个小轴流风机,往外排气,以防中毒。1、拆除(1)首先破除塔内的管道上结晶体,然后把喷淋管道分成小块拆除。(拆除前先搭建脚手架及固定架板。预备安装时使用)(2)塔内除雾器脱落至喷淋层须将脱硫除雾器破除,脱落至塔底的除雾器,(清料时料可能托在半空不往下掉,人不能盲目的进入塔里,预防塌方)。(3)塔壁结晶体厚度150mm…250mm。从上到下清理,以防在破除结晶体过程中塌方。(4)循环管路由塔接口处向外拆除,25t吊车、3t手动倒链配合。2、安装(1)除雾器安装安装前在塔底搭设满堂红脚手架,搭设到支撑处,搭设位置清完结晶体后用磨光机打磨干净,以防架板滑动。(2)喷淋层安装1)固定主管2)连接分支管3)粘结喷头4)加固各管件及碰头第5页共6页(3)循环管的安装1)原有管架加长满足300mm两根管的使用2)原有管道洞口扩大3)安装管道4)管道固定(4)管道的安装应按照国家相关规范及作业指导书的要求进行(5)塔外防腐先用磨光机清理破损部位,清理时时因外壁脱硫粉尘太大,需要带上防毒面具。防腐时可搭设脚手架或用高空无脚手架吊篮施工。(二)除尘部分一、检修步骤、工艺方法及质量标准1、布袋除尘器检修前的准备准备好工器具、材料及备品备件。2、布袋除尘器解体检修1)掀开布袋除尘器大盖,检查及拆除出口短节,大盖斜铁及斜铁槽无断裂开焊等现象,出口短节无裂纹、无砂眼。2)布袋除尘器吹扫管检查,吹扫管及吹扫孔无堵塞,吹扫管及吹扫孔无磨损、变形。接头密封胶垫无老化变形。3)取出布袋骨架检查布袋的好坏:布袋骨架无变形、无折断,...
