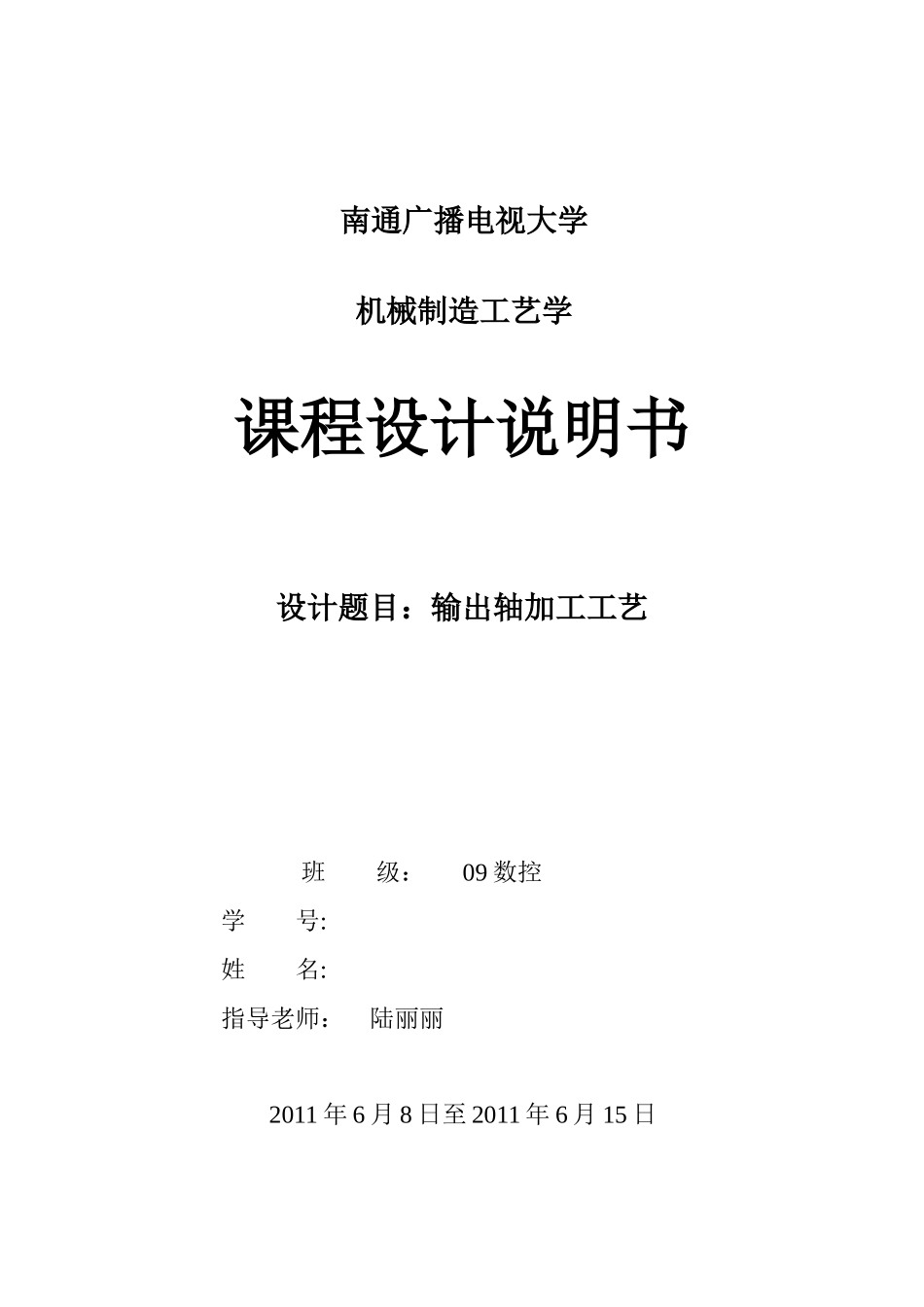

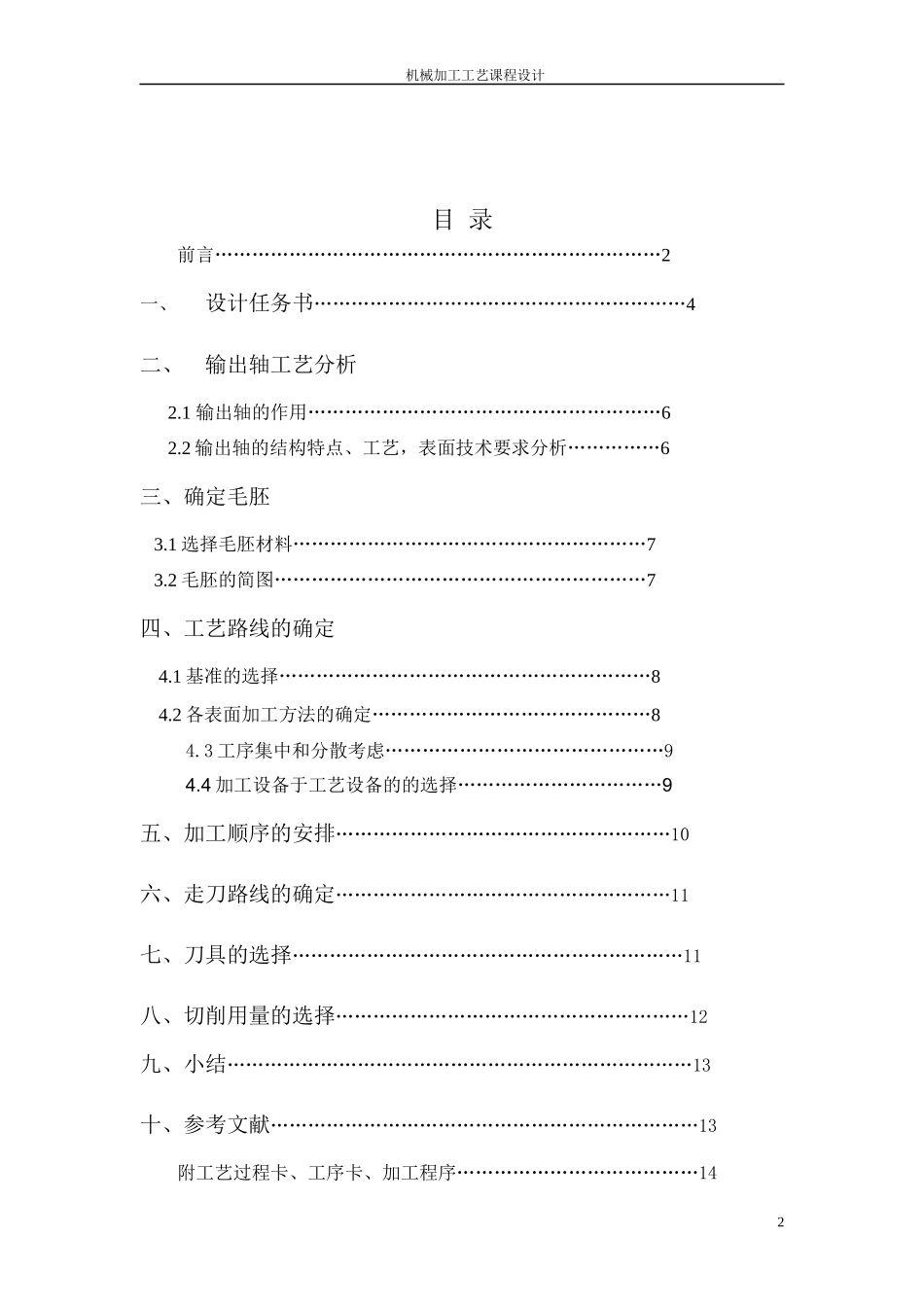

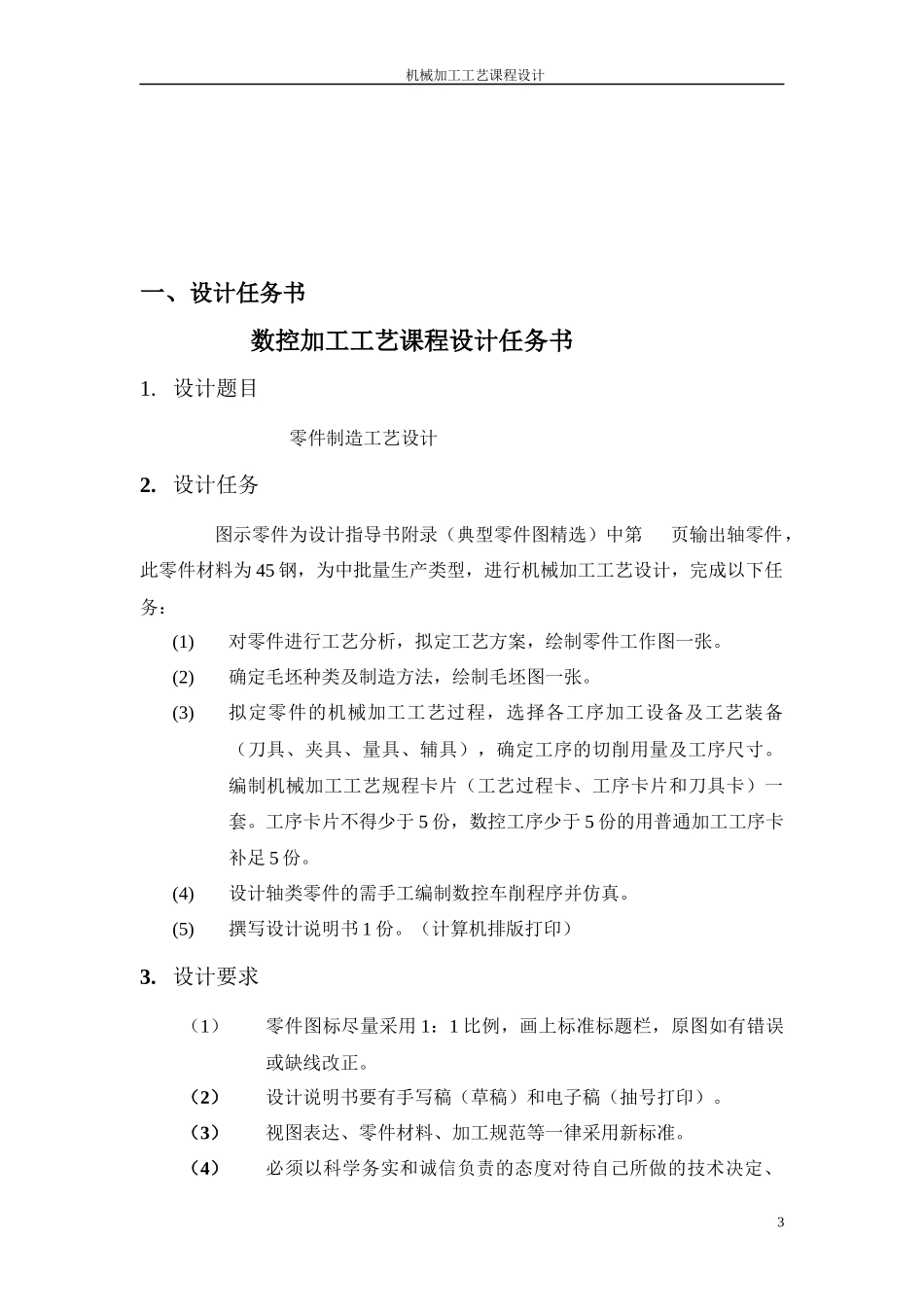

南通广播电视大学机械制造工艺学课程设计说明书设计题目：输出轴加工工艺班级：09数控学号:姓名:指导老师：陆丽丽2011年6月8日至2011年6月15日机械加工工艺课程设计目录前言………………………………………………………………2一、设计任务书……………………………………………………4二、输出轴工艺分析2.1输出轴的作用…………………………………………………62.2输出轴的结构特点、工艺，表面技术要求分析……………6三、确定毛胚3.1选择毛胚材料…………………………………………………73.2毛胚的简图……………………………………………………7四、工艺路线的确定4.1基准的选择……………………………………………………84.2各表面加工方法的确定………………………………………84.3工序集中和分散考虑………………………………………94.4加工设备于工艺设备的的选择……………………………9五、加工顺序的安排………………………………………………10六、走刀路线的确定………………………………………………11七、刀具的选择………………………………………………………11八、切削用量的选择…………………………………………………12九、小结…………………………………………………………………13十、参考文献……………………………………………………………13附工艺过程卡、工序卡、加工程序…………………………………142机械加工工艺课程设计一、设计任务书数控加工工艺课程设计任务书1.设计题目零件制造工艺设计2.设计任务图示零件为设计指导书附录（典型零件图精选）中第页输出轴零件，此零件材料为45钢，为中批量生产类型，进行机械加工工艺设计，完成以下任务：(1)对零件进行工艺分析，拟定工艺方案，绘制零件工作图一张。(2)确定毛坯种类及制造方法，绘制毛坯图一张。(3)拟定零件的机械加工工艺过程，选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定工序的切削用量及工序尺寸。编制机械加工工艺规程卡片（工艺过程卡、工序卡片和刀具卡）一套。工序卡片不得少于5份，数控工序少于5份的用普通加工工序卡补足5份。(4)设计轴类零件的需手工编制数控车削程序并仿真。(5)撰写设计说明书1份。（计算机排版打印）3.设计要求（1）零件图标尽量采用1：1比例，画上标准标题栏，原图如有错误或缺线改正。（2）设计说明书要有手写稿（草稿）和电子稿（抽号打印）。（3）视图表达、零件材料、加工规范等一律采用新标准。（4）必须以科学务实和诚信负责的态度对待自己所做的技术决定、3机械加工工艺课程设计数据和计算结果，培养良好的工作作风。（5）全部资料完成后打包上交。4机械加工工艺课程设计5机械加工工艺课程设计二、输出轴工艺分析2.1输出轴的作用输出轴主要应用在动力输出装置中，是输出动力的主要零件之一。其主要作用是传递转矩，使主轴获得旋转的动力，其工作中要承受较大的冲击载荷和扭矩。因此，该零件需具有足够的耐磨性和抗扭强度。2.2输出轴的结构特点、工艺，表面技术要求分析从图示零件分析，该输出轴结构简单，属于阶梯轴类零件。主要由有φ55、φ60、φ65、φ75、φ176的外圆柱面、φ50、φ80、φ104的内圆柱表面和10个φ20的孔和一个16的键槽组成。为了保证输出轴旋转是的速度，表面粗糙度有较高的要求，外圆的粗糙度要求都为Ra1.25um,内圆的粗糙度为Ra2.5um，其余为Ra20um。形位精度也比较高，为了外圆和外面零件的配合后受力均匀，φ55，φ60的外圆的径向跳动量小于0.04mm，φ80的跳动量小于0.04mm，φ20孔的轴线的跳动量小于0.05mm，为了保证键槽和键的配合，键槽对φ55外圆的对称度为0.08mm。由于输出轴在工作中要承受较大的冲击载荷和扭矩，为了增强耐磨性和抗扭强度，要对输出轴进行调质处理，硬度为250HBS。三、确定毛胚毛胚种类有很多，如1、型材2、锻造3、铸造，由于该输出轴要承受较大的冲击载荷和扭矩，为了增强其刚性和韧性，所以要选择锻件做为毛胚。如选用棒料，由于生产类型为中批，从经济上考虑，棒料要切削的余量太大，浪费材料。四、工艺路线的确定4.1基准的选择6机械加工工艺课程设计基准可以分为粗基准和精基准4....
