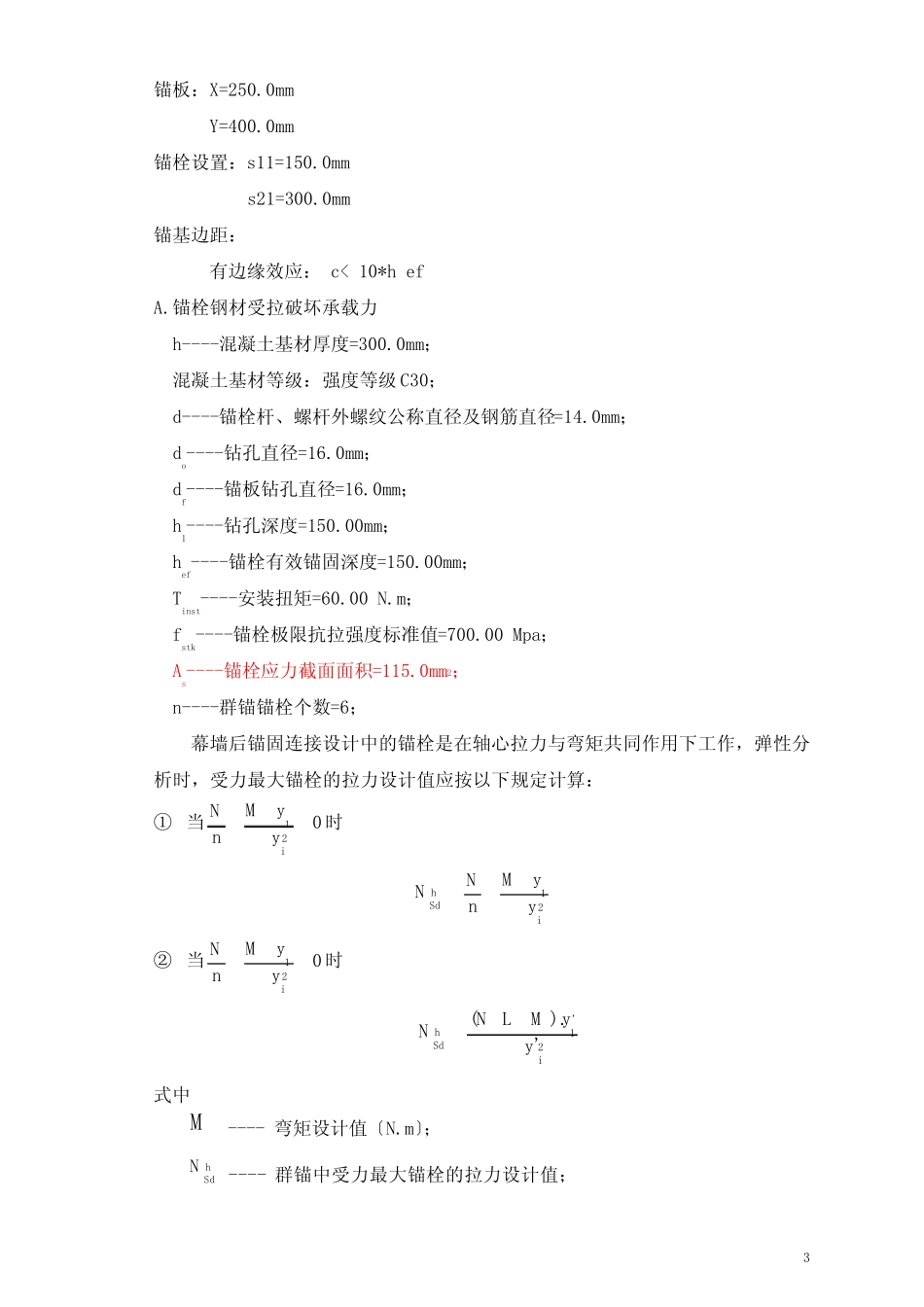

11.1.埋件计算:1.1.1.梁侧埋件计算1.1.1.1.荷载计算:由计算结果可得作用于梁侧埋件的最大荷载为：PH:作用于预埋件的水平荷载设计值:23.500kNPV:作用于预埋件的竖直荷载设计值:0.296kNM:弯矩设计值:0.155kN.m1.1.1.2.后置埋件计算:幕墙与主体结构连接采用后锚固技术。本设计采用化学植筋作为后锚固连接件。本计算主要依据?混凝土结构后锚固技术规程?JGJ145-2004。后锚固连接设计，应根据被连接结构类型、锚固连接受力性质及锚栓类型的不同，对其破坏型态加以控制。本设计只考虑锚栓钢材抗剪复合破坏类型和混凝土破坏类型。并认为锚栓是群锚锚栓。本工程锚栓受拉力和剪力，由计算结果得：Vgsd:总剪力设计值:Vgsd=0.296kNNgsd:总拉力设计值:Ngsd=23.50kNM:弯矩设计值(kN.m):M=0.155kN.m本设计的锚栓是在拉剪复合力的作用之下工作，所以拉剪复合受力下锚栓或植筋钢材破坏和混凝土破坏时的承载力，应按照以下公式计算：1)()(2,2,sRdhSdsRdhSdVVNNNRssRksRdNN,,,VRssRksRdVV,,,1)()(5.1,5.1,cRdgSdcRdgSdVVNNNRccRkcRdNN,,,2VRccRkcRdVV,,,式中hSdN----群锚中受力最大锚栓的拉力设计值；gSdN----群锚受拉区总拉力设计值；hSdV----群锚中受力最大锚栓的剪力设计值；gSdV----群锚总剪力设计值；sRdN,----锚栓受拉承载力设计值；sRkN,----锚栓受拉承载力标准值；sRdV,----锚栓受剪承载力设计值；sRkV,----锚栓受剪承载力标准值；cRdN,----混凝土锥体受拉破坏承载力设计值；cRkN,----混凝土锥体受拉破坏承载力标准值；cRdV,----混凝土楔形体受剪破坏承载力设计值；cRkV,----混凝土楔形体受剪破坏承载力标准值；γRs,N----锚栓钢材受拉破坏，锚固承载力分项系数=2.0；γRs,V----锚栓钢材受剪破坏，锚固承载力分项系数=2.0；γRc,N----混凝土锥体受拉破坏，锚固承载力分项系数=2.15；γRc,V----混凝土楔形体受剪破坏，锚固承载力分项系数=1.80；γRcp----混凝土剪撬受剪破坏，锚固承载力分项系数=1.80；γRsp----混凝土劈裂受拉破坏，锚固承载力分项系数=2.15；锚栓的分布如以下图所示：3锚板：X=250.0mmY=400.0mm锚栓设置：s11=150.0mms21=300.0mm锚基边距：有边缘效应：c<10*hefA.锚栓钢材受拉破坏承载力h----混凝土基材厚度=300.0mm；混凝土基材等级：强度等级C30；d----锚栓杆、螺杆外螺纹公称直径及钢筋直径=14.0mm；do----钻孔直径=16.0mm；df----锚板钻孔直径=16.0mm；h1----钻孔深度=150.00mm；hef----锚栓有效锚固深度=150.00mm；Tinst----安装扭矩=60.00N.m；fstk----锚栓极限抗拉强度标准值=700.00Mpa；As----锚栓应力截面面积=115.0mm2；n----群锚锚栓个数=6；幕墙后锚固连接设计中的锚栓是在轴心拉力与弯矩共同作用下工作，弹性分析时，受力最大锚栓的拉力设计值应按以下规定计算：①当021iyyMnN时21ihSdyyMnNN②当021iyyMnN时2'1').(ihSdyyMLNN式中M----弯矩设计值〔N.m〕；hSdN----群锚中受力最大锚栓的拉力设计值；4iyy,1----锚栓1及i至群锚形心轴的垂直距离〔mm〕；''1,iyy----锚栓1及i至受压一侧最外排锚栓的垂直距离〔mm〕；L----轴力N作用点至受压一侧最外排锚栓的垂直距离〔mm〕。那么Nhsd=6.13KN；NRk,s=As×fstk=80.5KN；NRd,s=NRk,s/γRs,N=40.25KN；取NRd,s=37.0KNNRd,s>=Nhsd锚栓钢材受拉破坏承载力满足要求！B.混凝土锥体受拉破坏承载力NucrNecNreNsoNcNcocRkcRkAANN,,,,,,,,ocRkN,----开裂混凝土单根锚栓受拉，理想混凝土锥体破坏时的受拉承载力标准值；NcA,----单根锚栓或群锚受拉，混凝土实有破坏锥体投影面面积；oNcA,----间距﹑边距很大时，单根锚栓受拉，理想混凝土锥体破坏锥体投影面面积；Ns,----边距c对受拉承载力的降低影响系数；Nre,----表层混凝土因密集配筋的剥离作用对受拉承载力的降低影响系数；Nec,----荷载偏心Ne对受拉承载力的降低影响系数；Nucr,----未裂混凝土对受拉承载力的提高系数；fcu,k----混凝土立方体抗压强度标准值=30.00N/mm2；scr,N----混凝土锥体破坏情况下，无间距效应和边缘效应，确保每根锚栓受拉承载力标准值的临界间距=250.0mm；ccr,N----混凝土锥...
