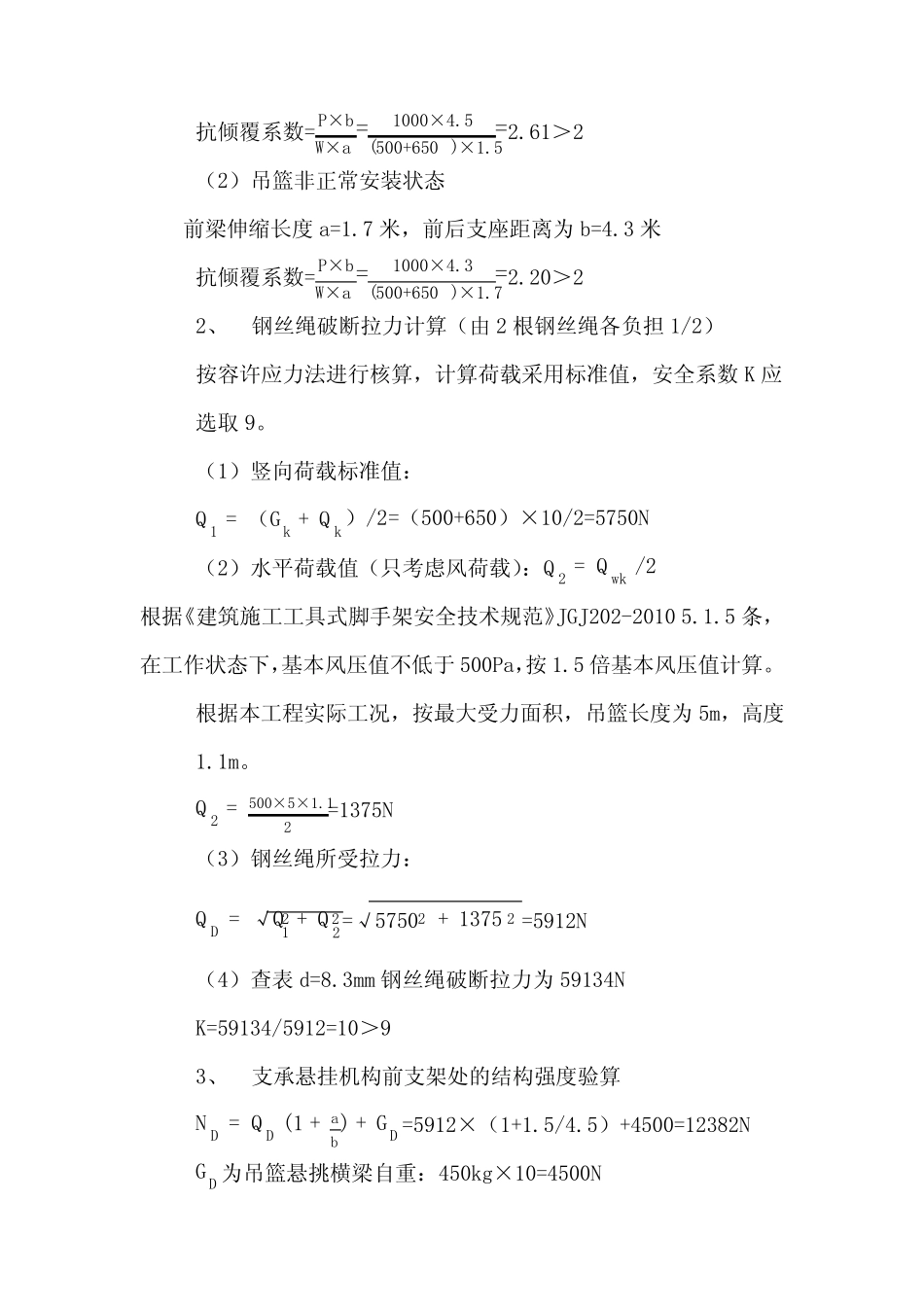

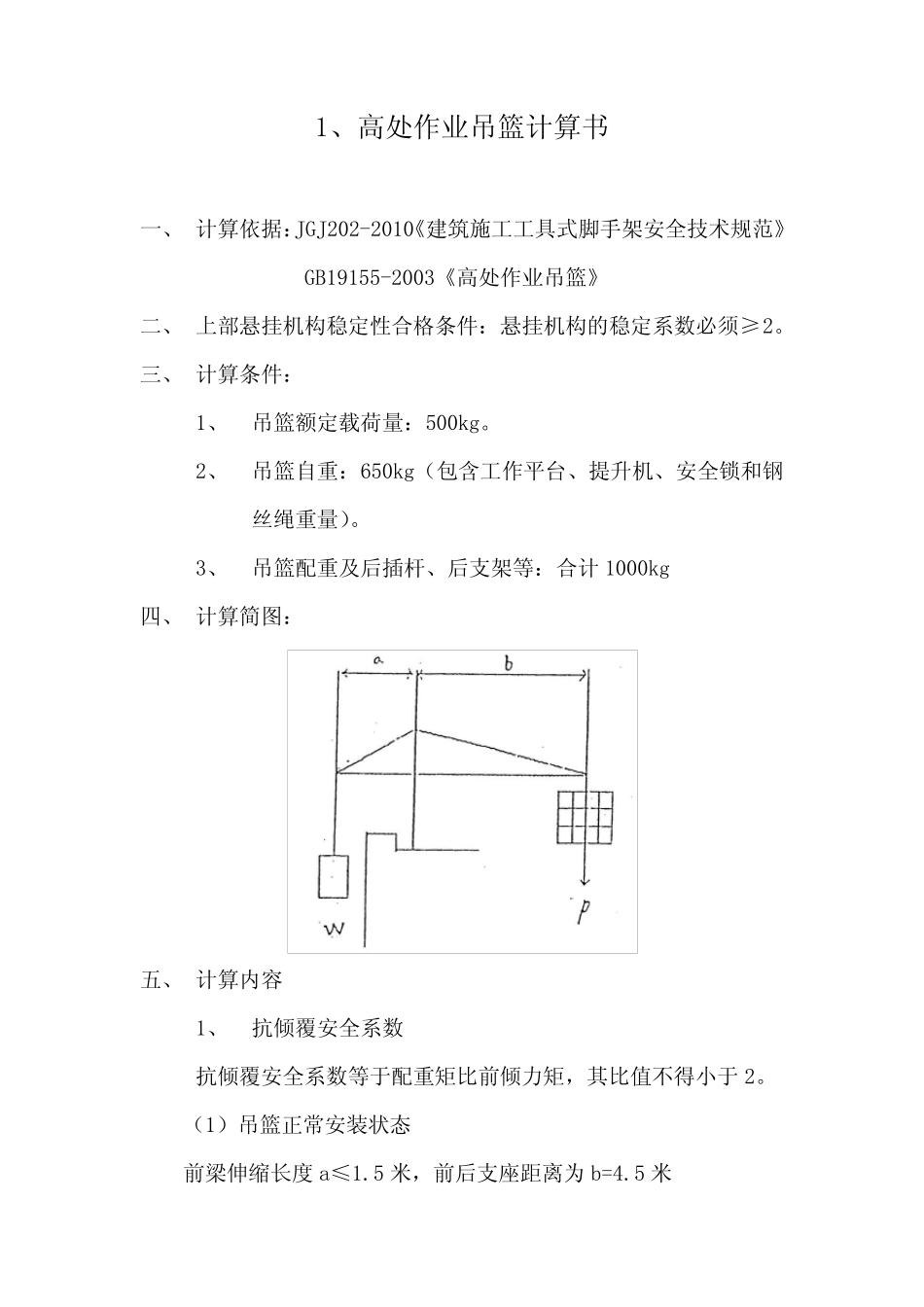

1、高处作业吊篮计算书一、计算依据：JGJ202-2010《建筑施工工具式脚手架安全技术规范》GB19155-2003《高处作业吊篮》二、上部悬挂机构稳定性合格条件：悬挂机构的稳定系数必须≥2。三、计算条件：1、吊篮额定载荷量：500kg。2、吊篮自重：650kg（包含工作平台、提升机、安全锁和钢丝绳重量）。3、吊篮配重及后插杆、后支架等：合计1000kg四、计算简图：五、计算内容1、抗倾覆安全系数抗倾覆安全系数等于配重矩比前倾力矩，其比值不得小于2。（1）吊篮正常安装状态前梁伸缩长度a≤1.5米，前后支座距离为b=4.5米抗倾覆系数=P×bW×a=1000×4.5(500+650)×1.5=2.61＞2（2）吊篮非正常安装状态前梁伸缩长度a=1.7米，前后支座距离为b=4.3米抗倾覆系数=P×bW×a=1000×4.3(500+650)×1.7=2.20＞22、钢丝绳破断拉力计算（由2根钢丝绳各负担1/2）按容许应力法进行核算，计算荷载采用标准值，安全系数K应选取9。（1）竖向荷载标准值：Q1=（Gk+Qk）/2=（500+650）×10/2=5750N（2）水平荷载值（只考虑风荷载）：Q2=Qwk/2根据《建筑施工工具式脚手架安全技术规范》JGJ202-20105.1.5条，在工作状态下，基本风压值不低于500Pa，按1.5倍基本风压值计算。根据本工程实际工况，按最大受力面积，吊篮长度为5m，高度1.1m。Q2=500×5×1.12=1375N（3）钢丝绳所受拉力：QD=√Q12+Q22=√57502+13752=5912N（4）查表d=8.3mm钢丝绳破断拉力为59134NK=59134/5912=10＞93、支承悬挂机构前支架处的结构强度验算ND=QD(1+ab)+GD=5912×（1+1.5/4.5）+4500=12382NGD为吊篮悬挑横梁自重：450kg×10=4500N3该工程最低为C30混凝土，fck=20.1N/mm2所以支撑点处的最小受力面积：s=ND/fck=12382/20.1=616mm2远小于本工程电动吊篮支撑点处的面积。2、动吊篮安全操作规程及技术交底电动吊篮在使用过程中、本着对操作人员的安全及设备的正常完好负责，特制定本规定，相关人员必须严格遵守。1、吊篮的管理必须坚持安全第一，预防为主的方针，遵照有关标准、规范、规定、制度及产品使用说明书的规定执行，当使用吊篮与安全规定发生冲突时，必须服从安全的要求。2、吊篮租用方必须派出专职安全员对吊篮及操作人员进行管理，并作好每日租用和交接班记录。3、吊篮操作人员必须身体健康，无高血压、心脏病、恐高症等有碍高空作业的病证，进入吊篮人员必须符合高处作业的身体条件，不符合高处作业身体条件者严禁进入吊篮。在操作前，操作人员不得饮酒，施工中严禁打闹，并正确佩戴安全帽、安全带、穿防滑鞋，在操作吊篮前应检查以下部位：①检查电源线接点，观察电源指示灯；②检查平台水平度，进行调节；③检查限位开关，作限位开关按压停止电机实验；④检查提升机与平台连接情况，应无松动、不垂直等异常现象；⑤检查钢丝绳，应无缠绕、断丝、散股等现象；4、吊篮仅是外墙施工作业平台，严禁作为垂直运输机具。5、吊篮操作人员必须经过培训合格后方可操作吊篮,严禁夜间使用吊蓝。6、按照中国建筑工业行业标准(JGJ02-2010)的规定进行管理和使用吊篮，在进行以下作业时必须正确系好安全带:①在释放吊篮钢丝绳时作业人员必须正确系好安全带。②临边作业时作业人员必须正确系好安全带。③吊篮平台内的高处作业人员必须正确系好安全带。7、人员进、出吊篮平台时应在地面或上段吊篮的最低点进出吊篮，人员进出吊篮前，应采取措施使吊篮与墙面固定。严禁作业人员从一台吊篮直接翻入另一台吊篮。8、电动吊篮核定载重量≤400Kg。严禁超载，工作平台内载荷应均匀布置（载荷包括人体重量）：5m长工作平台限载2人，2.5m长工作平台限载2人。9、利用吊篮进行电焊、气焊作业时，必须对钢丝绳、工作平台进行全面防护，不得用吊篮作为电焊接线回路，工作平台内不得放置大型机械设备如;电焊机、乙炔发生器、氧气瓶、乙炔瓶等,11、用户不得自行随意拆除、拆卸吊篮部件,工作平台悬空时，不得拆卸12、、若遇五级以上大风、大雨、雷雨等恶劣天气，应停止使用吊篮，恶劣天气过后，操作人员应配合检修人员全面检查吊篮情况，确认安全后，方能使用,13、在吊篮使用过程中，若出现提升机及安全锁异常，电控箱出5现电器元件烧坏，吊篮被电击产生弧光，钢丝...
