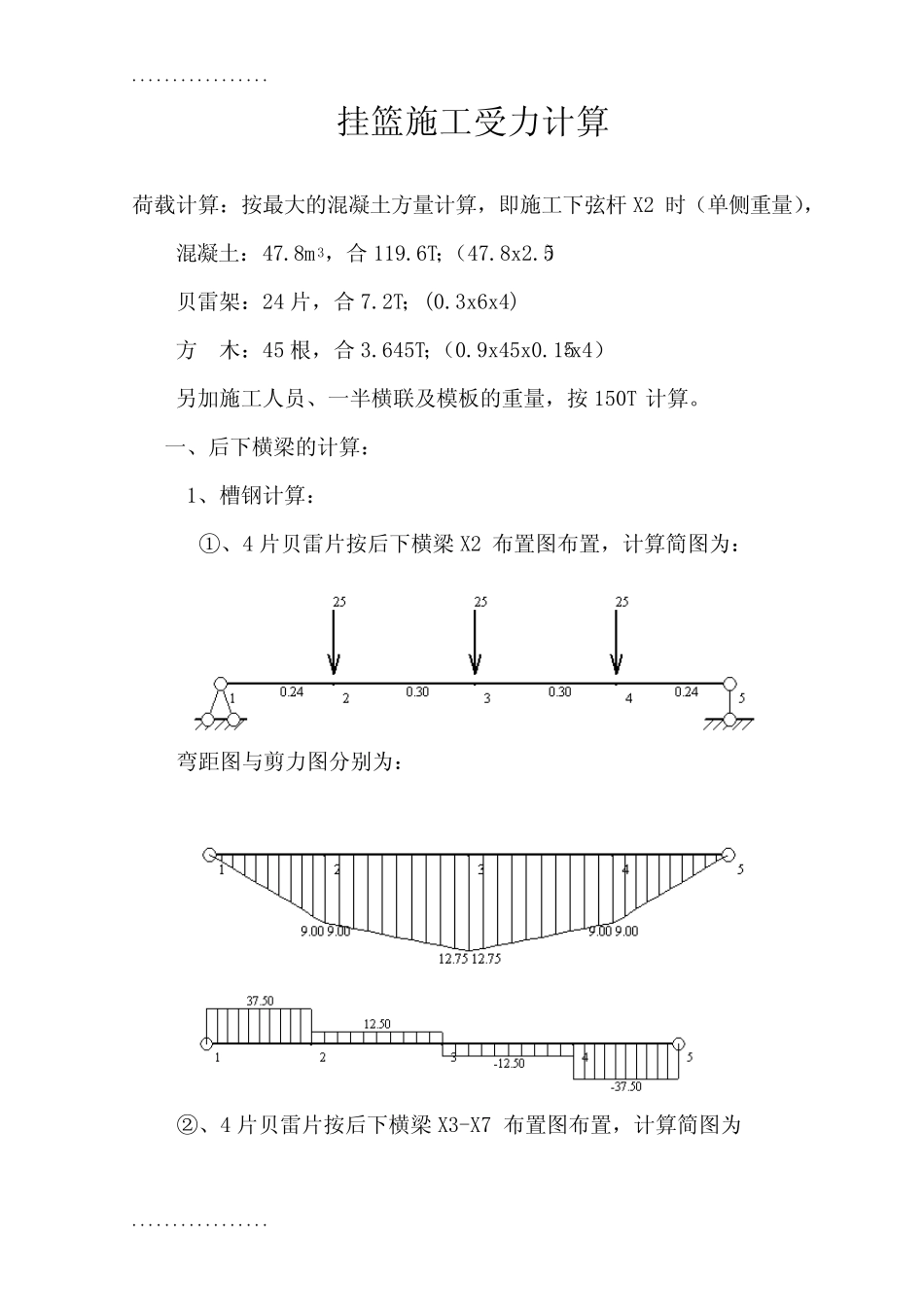

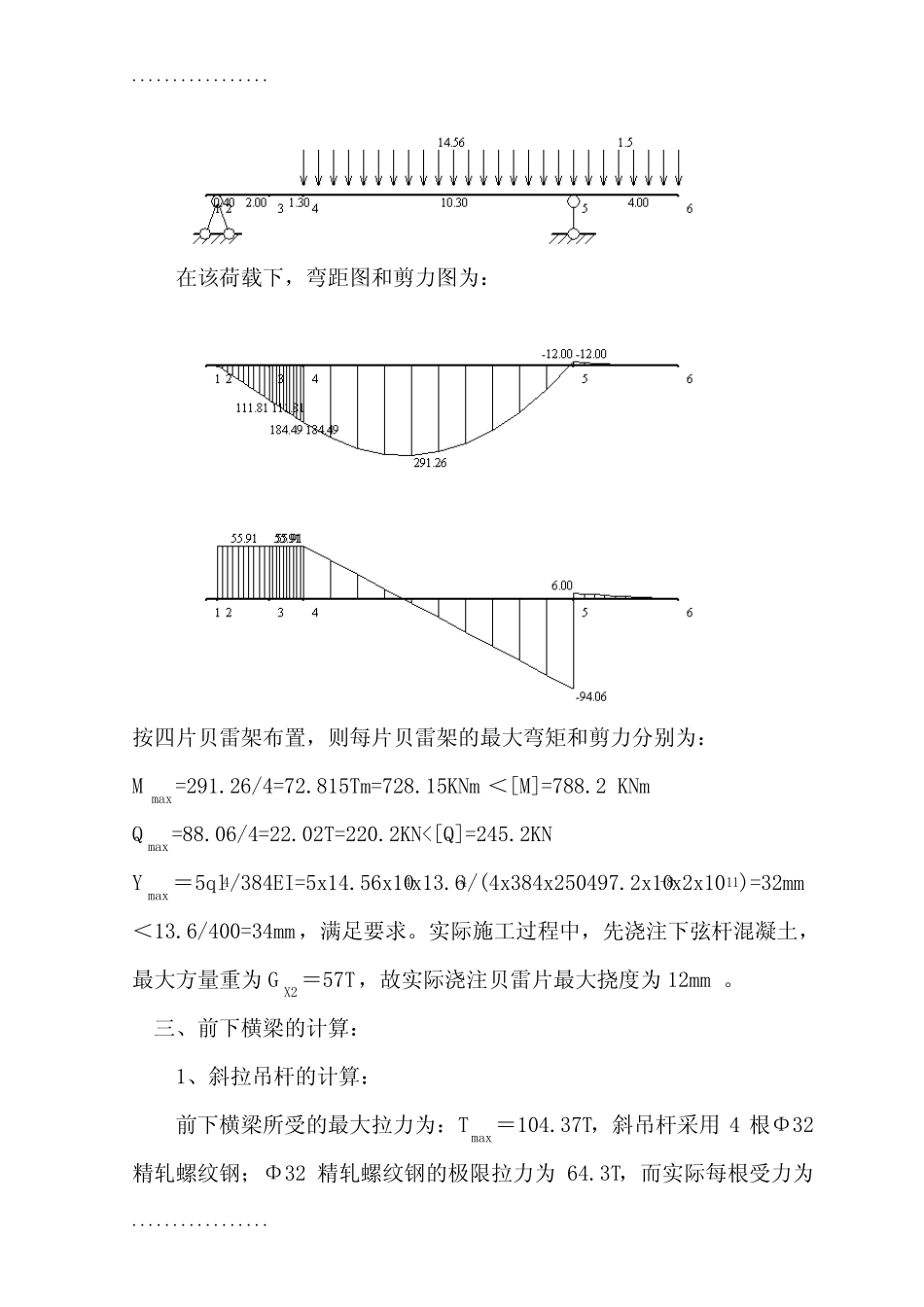

..................................挂篮施工受力计算荷载计算：按最大的混凝土方量计算，即施工下弦杆X2时（单侧重量），混凝土：47.8m3，合119.6T；（47.8x2.5）贝雷架：24片，合7.2T；(0.3x6x4)方木：45根，合3.645T；（0.9x45x0.152x4）另加施工人员、一半横联及模板的重量，按150T计算。一、后下横梁的计算：1、槽钢计算：①、4片贝雷片按后下横梁X2布置图布置，计算简图为：弯距图与剪力图分别为：②、4片贝雷片按后下横梁X3-X7布置图布置，计算简图为..................................弯距图与剪力图分别为：则W需=12.75x104/170x106=750cm3[40b的Wx=932.2，为提高安全系数，取2根[40b；Qmax=75T,τ＝37.5/83.05=63.2x103Mpa<[τ]＝100Mpa。2、后下横梁吊杆的计算每侧后下横梁φ32精轧螺纹钢吊杆共3根，则每根吊杆承重25T，而每根吊杆的极限拉力为64.3T，故拉力安全系数K＝25/64.3＝0.39＜〔K〕＝0.8，满足要求。二、贝雷架计算：1、设置一道前下横梁，贝雷架受力布置与计算简图为：..................................在该荷载下，弯距图和剪力图为：按四片贝雷架布置，则每片贝雷架的最大弯矩和剪力分别为：Mmax=291.26/4=72.815Tm=728.15KNm＜[M]=788.2KNmQmax=88.06/4=22.02T=220.2KN<[Q]=245.2KNYmax＝5ql4/384EI=5x14.56x104x13.64/(4x384x250497.2x10-8x2x1011)=32mm＜13.6/400=34mm，满足要求。实际施工过程中，先浇注下弦杆混凝土，最大方量重为GX2＝57T，故实际浇注贝雷片最大挠度为12mm。三、前下横梁的计算：1、斜拉吊杆的计算：前下横梁所受的最大拉力为：Tmax＝104.37T，斜吊杆采用4根Φ32精轧螺纹钢；Φ32精轧螺纹钢的极限拉力为64.3T，而实际每根受力为..................................26.09T，则拉力安全系数为K＝26.09/64.3=0.41＜〔K〕=0.8满足要求。2、前下横梁的布置与受力简图为：弯距图与剪力图为：Mmax＝25.5Tm；Qmax＝37.5T布置两根工字钢，则每根Mmax1＝12.75Tm；Qmax1＝18.75T,则W＝12.75x104/(170x106)=0.075x10-2m3=750cm3，取I40b，WI40b＝1140cm3。..................................τmax＝Qs/Izb＝18.75x104/（33.6x10-2x12.5x10-3）＝44.6Mpa<〔τ〕＝100Mpa;满足要求。3、前下横梁轴计算取用45#钢，受力简图为：Mmax=PL/4=52.19x104x0.2/4=2.6x104Nmσ＝Mmax/W<[σ]=360Mpa;W>2.6x104/(360x106)=7.2x10-5m3;πd3/32>7.2x10-5m3;d>9.02cm;为安全起见，选d=13mm（45#钢）。τmax=16Q/(3πd2)=16x26.09x104/(3x3.14x0.132)=26.2Mpa<[τ]=125Mpa;满足要求。4、A板受力计算（取厚度为30mm的16Mn）：Nb为横向断面受力，Na为竖向断面受力在b断面宽度较大，不做受力计算。Nb＝52.19/4=13.1T；Na＝0.32x26.09=8.35TK=（R/h）ln[(2R+h)/(2R-h)-1]=（0.07/0.1）ln[(0.14+0.1)/(0.14-0.1)-1]=0.254σa内＝[P/(hδ)]{0.407-0.087h/[k(2R-h)]}σa外＝[P/(hδ)]{0.407+0.087h/[k(2R+h)]}..................................其中，P＝26.09T＝26.09x104N，h＝0.1m，δ＝0.03m，R＝0.07mσa内＝－38.95Mpa<〔σ〕＝263Mpa；σa外＝47.65Mpa<〔σ〕＝263Mpa；即，δ＝0.03m满足要求。5、C吊带的计算（16Mn钢）：σ拉＝P/A其中，P=52.19/8=6.52T；A=0.06δ；σ拉≤〔σ〕＝263Mpa，即δ≥8mm，取δ＝16mm。6、B板的计算（16Mn钢）：B板的高度取200mm，求其厚度；Mmax＝ql2/8=76.5x0.342/8=1.1Tm；W＝Mmax/〔σ〕＝1.1x104/263x106＝4.2x10-5m3W＝bh2/6≥4.2x10-5，b≥12.6mm，取b＝30mm。7、焊缝计算：每块吊带受力13T，焊缝的焊脚长度hf＝10mm，τ＝13x104/（0.7x0.01x0.2x2）=46.4Mpa＜〔τ〕＝120Mpa;实际钢板焊缝焊满后hf＝20mm。焊接时采用507焊条且专业焊工焊接。8、联结器销轴的计算（计算其抗剪应力）：τ＝Q/A＝26x104/（πr2）＜〔τ〕＝120Mpa；..................................r2＞26x104/（3.14x120x106）；r＞26mm；取r＝80mm。9、斜拉吊杆上横梁（A3钢）：斜拉吊杆上横梁受力简图为弯距图与剪力图为：..................................Mmax＝18.2T.m；Qmax＝26T布置三排20*20*200cm的钢板，则受力最大的一排钢板Mmax1＝9.1T.m；Qmax1＝13T,则σ弯=Mmax1/W=9.1*104/（0.2*0.22/6）=68.3Mpa＜[σ弯]=170Mpaτ＝Qmax1/A=13*104/(0.2*0.2)=3.3Mpa＜[τ]=100Mpa满足要求
