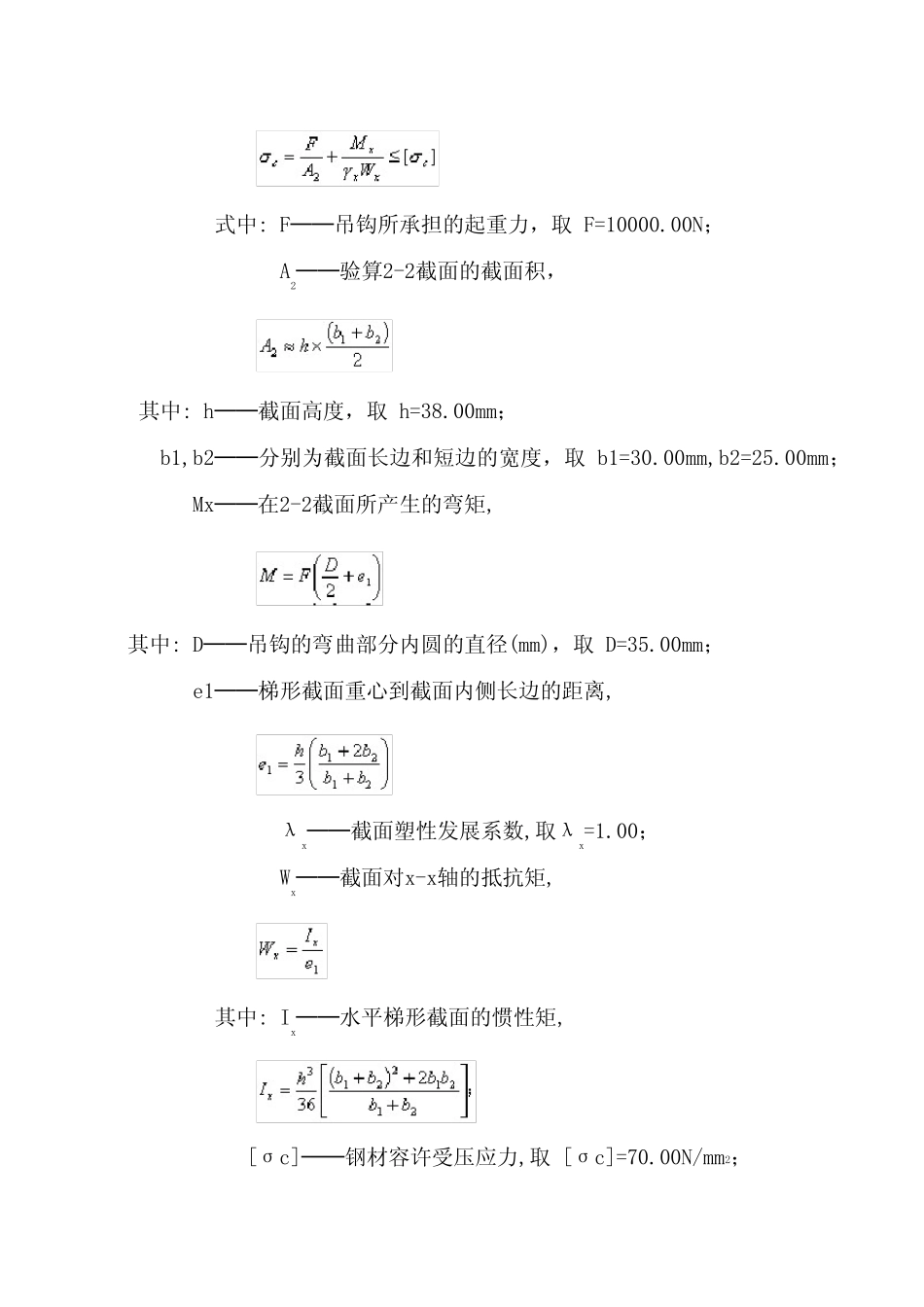

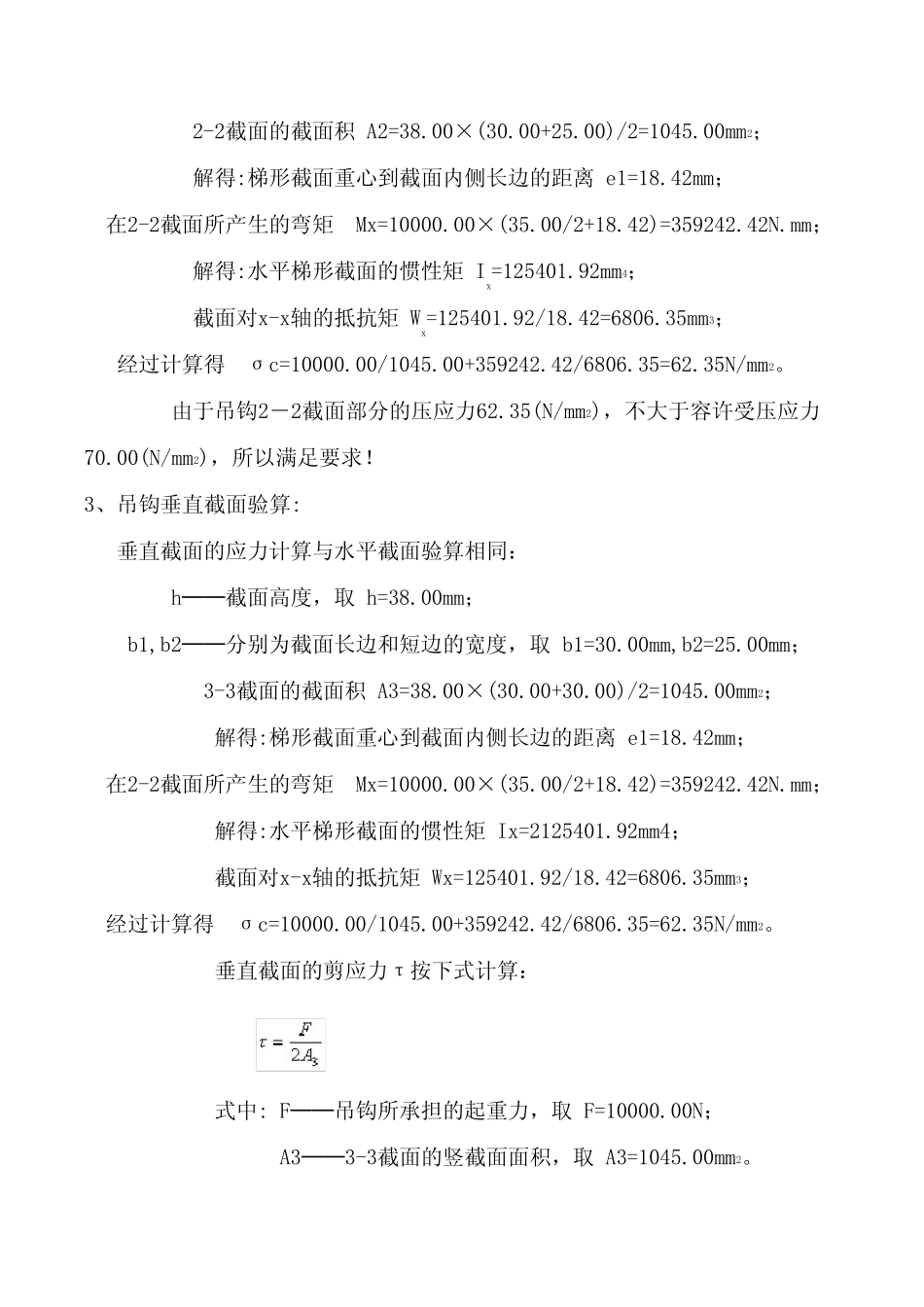

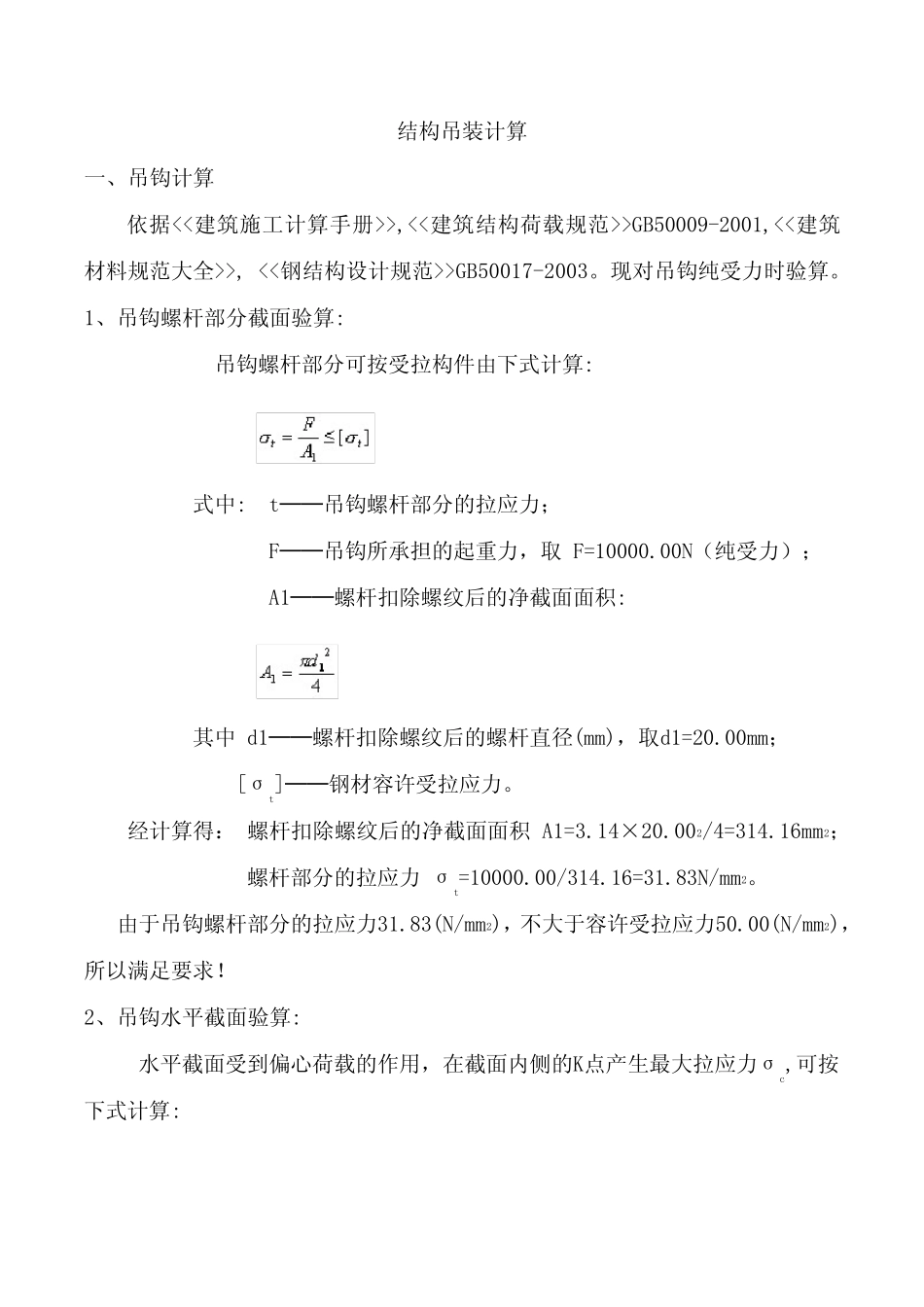

结构吊装计算一、吊钩计算依据<<建筑施工计算手册>>,<<建筑结构荷载规范>>GB50009-2001,<<建筑材料规范大全>>,<<钢结构设计规范>>GB50017-2003。现对吊钩纯受力时验算。1、吊钩螺杆部分截面验算:吊钩螺杆部分可按受拉构件由下式计算:式中:t──吊钩螺杆部分的拉应力；F──吊钩所承担的起重力，取F=10000.00N（纯受力）；A1──螺杆扣除螺纹后的净截面面积:其中d1──螺杆扣除螺纹后的螺杆直径(mm)，取d1=20.00mm；[σt]──钢材容许受拉应力。经计算得：螺杆扣除螺纹后的净截面面积A1=3.14×20.002/4=314.16mm2；螺杆部分的拉应力σt=10000.00/314.16=31.83N/mm2。由于吊钩螺杆部分的拉应力31.83(N/mm2)，不大于容许受拉应力50.00(N/mm2)，所以满足要求！2、吊钩水平截面验算:水平截面受到偏心荷载的作用，在截面内侧的K点产生最大拉应力σc,可按下式计算:式中:F──吊钩所承担的起重力，取F=10000.00N；A2──验算2-2截面的截面积，其中:h──截面高度，取h=38.00mm；b1,b2──分别为截面长边和短边的宽度，取b1=30.00mm,b2=25.00mm；Mx──在2-2截面所产生的弯矩,其中:D──吊钩的弯曲部分内圆的直径(mm)，取D=35.00mm；e1──梯形截面重心到截面内侧长边的距离,λx──截面塑性发展系数,取λx=1.00；Wx──截面对x-x轴的抵抗矩,其中:Ix──水平梯形截面的惯性矩,[σc]──钢材容许受压应力,取[σc]=70.00N/mm2；2-2截面的截面积A2=38.00×(30.00+25.00)/2=1045.00mm2；解得:梯形截面重心到截面内侧长边的距离e1=18.42mm；在2-2截面所产生的弯矩Mx=10000.00×(35.00/2+18.42)=359242.42N.mm；解得:水平梯形截面的惯性矩Ix=125401.92mm4；截面对x-x轴的抵抗矩Wx=125401.92/18.42=6806.35mm3；经过计算得σc=10000.00/1045.00+359242.42/6806.35=62.35N/mm2。由于吊钩2－2截面部分的压应力62.35(N/mm2)，不大于容许受压应力70.00(N/mm2)，所以满足要求！3、吊钩垂直截面验算:垂直截面的应力计算与水平截面验算相同：h──截面高度，取h=38.00mm；b1,b2──分别为截面长边和短边的宽度，取b1=30.00mm,b2=25.00mm；3-3截面的截面积A3=38.00×(30.00+30.00)/2=1045.00mm2；解得:梯形截面重心到截面内侧长边的距离e1=18.42mm；在2-2截面所产生的弯矩Mx=10000.00×(35.00/2+18.42)=359242.42N.mm；解得:水平梯形截面的惯性矩Ix=2125401.92mm4；截面对x-x轴的抵抗矩Wx=125401.92/18.42=6806.35mm3；经过计算得σc=10000.00/1045.00+359242.42/6806.35=62.35N/mm2。垂直截面的剪应力τ按下式计算：式中:F──吊钩所承担的起重力，取F=10000.00N；A3──3-3截面的竖截面面积，取A3=1045.00mm2。经过计算得τ=10000.00/(2×1045.00)=4.78N/mm2。根据强度强度理论公式按下式验算：经过计算得σ=(62.352+3×4.782)1/2=62.90N/mm2。由于吊钩3－3截面部分的压应力62.90(N/mm2)，不大于钢材的容许综合应力140.00(N/mm2)，所以满足要求！8.2滑车计算对起重力不明滑车的安全起重力,可按以下经验公式计算:其中:F──滑车安全起重力(N)；D──滑轮直径(mm)，取D=350.00mm。经计算得F=350.002/2=61250.00N≈61kN。选用滑轮直径为350㎜的滑车。8.3钢屋架吊装计算1、吊索规格的选择钢屋架自重为49KN，须进行屋架吊装吊索的内力计算，以此为选择吊索规格。屋架吊装吊索内力计算简图PS1S1PPPα1β1屋架垂直吊起后，按力的平衡条件吊索中垂直分力之和应等于屋架的重力。则吊索的内力：KNQP58.15)60sin45(sin249)sin(sin211吊索取6×37，换算系数取0.32，安全系数取K=6。钢丝绳破断拉力总和：Pg=6×15.58/0.82=114KN选用抗拉强度为1550N/㎜²、ф15㎜的钢丝绳，Pg=132KN>114KN，满足要求。短吊索中拉力为长吊索的两倍，S1=2P=2×114=228KN故选用6×37，ф21.5㎜的钢丝绳，Pg=270KN>228KN，满足要求。2、绳卡的选择采用螺栓直径为19㎜的绳卡:马鞍式，抱合式绳卡数量可按下式计算:其中:n1──马鞍式，抱合式绳卡需用数量(个)；P──钢丝绳上所受综合计算荷载，取P=49.00(N)；T──栓紧绳卡螺帽时，螺栓所受的力，取T=24.50(N)。经计算得n1=1.667×49.00/(2×24.50)=2个；3、起重机起重高度的确...
