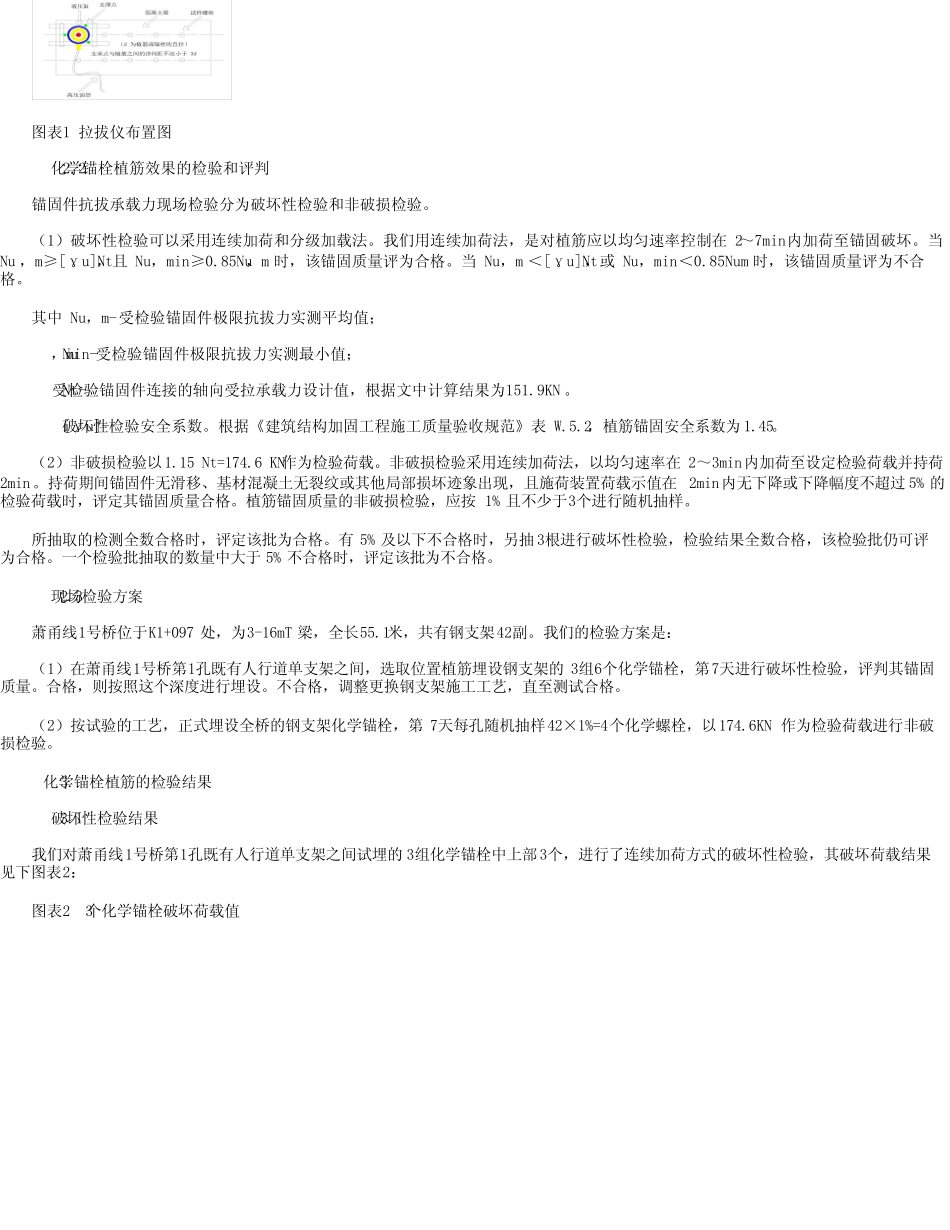

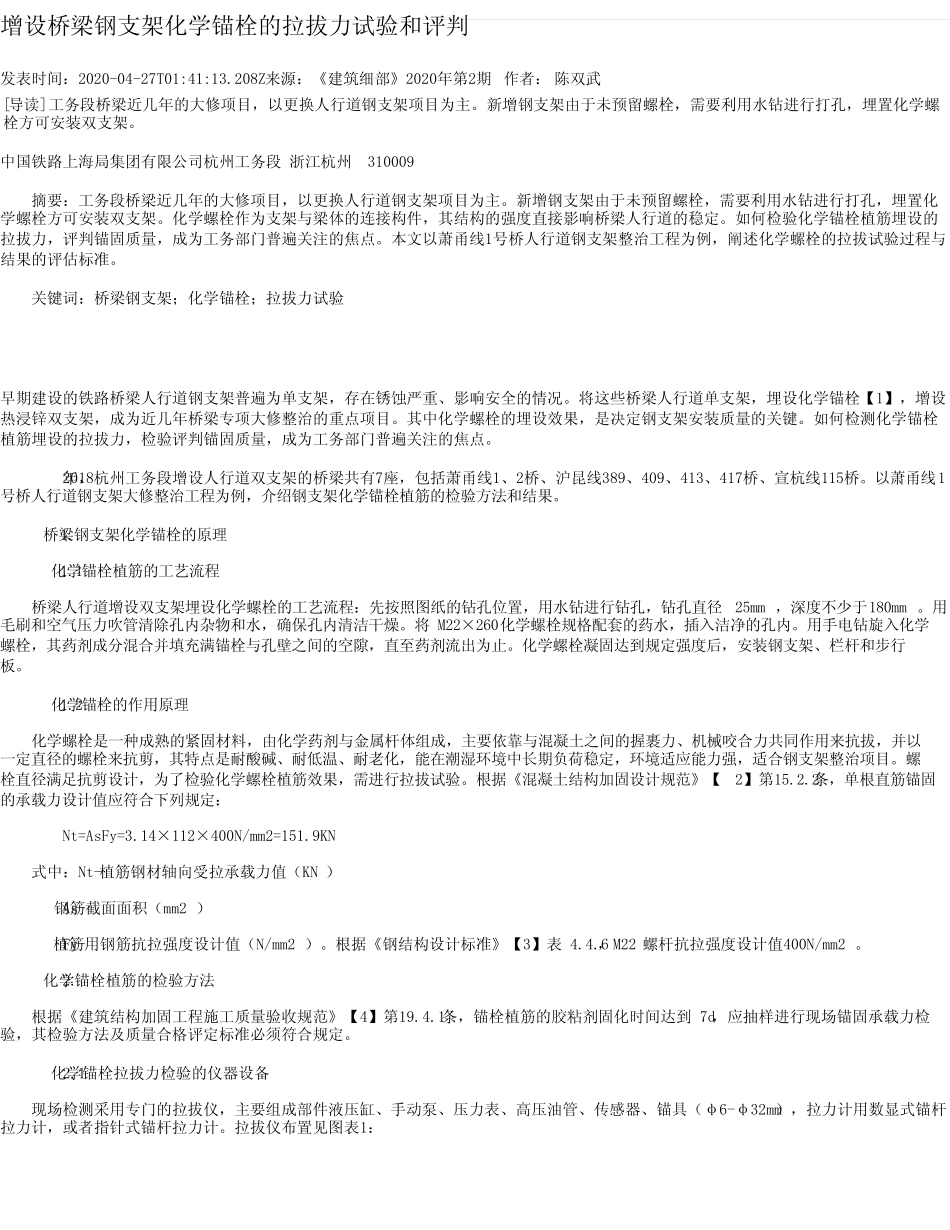

增设桥梁钢支架化学锚栓的拉拔力试验和评判发表时间：2020-04-27T01:41:13.208Z来源：《建筑细部》2020年第2期作者：陈双武[导读]工务段桥梁近几年的大修项目，以更换人行道钢支架项目为主。新增钢支架由于未预留螺栓，需要利用水钻进行打孔，埋置化学螺栓方可安装双支架。中国铁路上海局集团有限公司杭州工务段浙江杭州310009摘要：工务段桥梁近几年的大修项目，以更换人行道钢支架项目为主。新增钢支架由于未预留螺栓，需要利用水钻进行打孔，埋置化学螺栓方可安装双支架。化学螺栓作为支架与梁体的连接构件，其结构的强度直接影响桥梁人行道的稳定。如何检验化学锚栓植筋埋设的拉拔力，评判锚固质量，成为工务部门普遍关注的焦点。本文以萧甬线1号桥人行道钢支架整治工程为例，阐述化学螺栓的拉拔试验过程与结果的评估标准。关键词：桥梁钢支架；化学锚栓；拉拔力试验早期建设的铁路桥梁人行道钢支架普遍为单支架，存在锈蚀严重、影响安全的情况。将这些桥梁人行道单支架，埋设化学锚栓【1】，增设热浸锌双支架，成为近几年桥梁专项大修整治的重点项目。其中化学螺栓的埋设效果，是决定钢支架安装质量的关键。如何检测化学锚栓植筋埋设的拉拔力，检验评判锚固质量，成为工务部门普遍关注的焦点。2018年，杭州工务段增设人行道双支架的桥梁共有7座，包括萧甬线1、2桥、沪昆线389、409、413、417桥、宣杭线115桥。以萧甬线1号桥人行道钢支架大修整治工程为例，介绍钢支架化学锚栓植筋的检验方法和结果。1.桥梁钢支架化学锚栓的原理1.1化学锚栓植筋的工艺流程桥梁人行道增设双支架埋设化学螺栓的工艺流程：先按照图纸的钻孔位置，用水钻进行钻孔，钻孔直径25mm，深度不少于180mm。用毛刷和空气压力吹管清除孔内杂物和水，确保孔内清洁干燥。将M22×260化学螺栓规格配套的药水，插入洁净的孔内。用手电钻旋入化学螺栓，其药剂成分混合并填充满锚栓与孔壁之间的空隙，直至药剂流出为止。化学螺栓凝固达到规定强度后，安装钢支架、栏杆和步行板。1.2化学锚栓的作用原理化学螺栓是一种成熟的紧固材料，由化学药剂与金属杆体组成，主要依靠与混凝土之间的握裹力、机械咬合力共同作用来抗拔，并以一定直径的螺栓来抗剪，其特点是耐酸碱、耐低温、耐老化，能在潮湿环境中长期负荷稳定，环境适应能力强，适合钢支架整治项目。螺栓直径满足抗剪设计，为了检验化学螺栓植筋效果，需进行拉拔试验。根据《混凝土结构加固设计规范》【2】第15.2.2条，单根直筋锚固的承载力设计值应符合下列规定：Nt=AsFy=3.14×112×400N/mm2=151.9KN式中：Nt-植筋钢材轴向受拉承载力值（KN）As-钢筋截面面积（mm2）Fy-植筋用钢筋抗拉强度设计值（N/mm2）。根据《钢结构设计标准》【3】表4.4.6，M22螺杆抗拉强度设计值400N/mm2。2.化学锚栓植筋的检验方法根据《建筑结构加固工程施工质量验收规范》【4】第19.4.1条，锚栓植筋的胶粘剂固化时间达到7d，应抽样进行现场锚固承载力检验，其检验方法及质量合格评定标准必须符合规定。2.1化学锚栓拉拔力检验的仪器设备现场检测采用专门的拉拔仪，主要组成部件液压缸、手动泵、压力表、高压油管、传感器、锚具（φ6-φ32mm），拉力计用数显式锚杆拉力计，或者指针式锚杆拉力计。拉拔仪布置见图表1：图表1拉拔仪布置图2.2化学锚栓植筋效果的检验和评判锚固件抗拔承载力现场检验分为破坏性检验和非破损检验。（1）破坏性检验可以采用连续加荷和分级加载法。我们用连续加荷法，是对植筋应以均匀速率控制在2～7min内加荷至锚固破坏。当Nu，m≥[γu]Nt，且Nu，min≥0.85Nu，m时，该锚固质量评为合格。当Nu，m＜[γu]Nt，或Nu，min＜0.85Num时，该锚固质量评为不合格。其中Nu，m-受检验锚固件极限抗拔力实测平均值；Nu，min-受检验锚固件极限抗拔力实测最小值；Nt-受检验锚固件连接的轴向受拉承载力设计值，根据文中计算结果为151.9KN。[γu]-破坏性检验安全系数。根据《建筑结构加固工程施工质量验收规范》表W.5.2，植筋锚固安全系数为1.45。（2）非破损检验以1.15Nt=174.6KN作为检验荷载。非破损检验采用连续加荷法，以均匀速率在2～3min内加荷至设定检验荷载并持荷2min。持...
