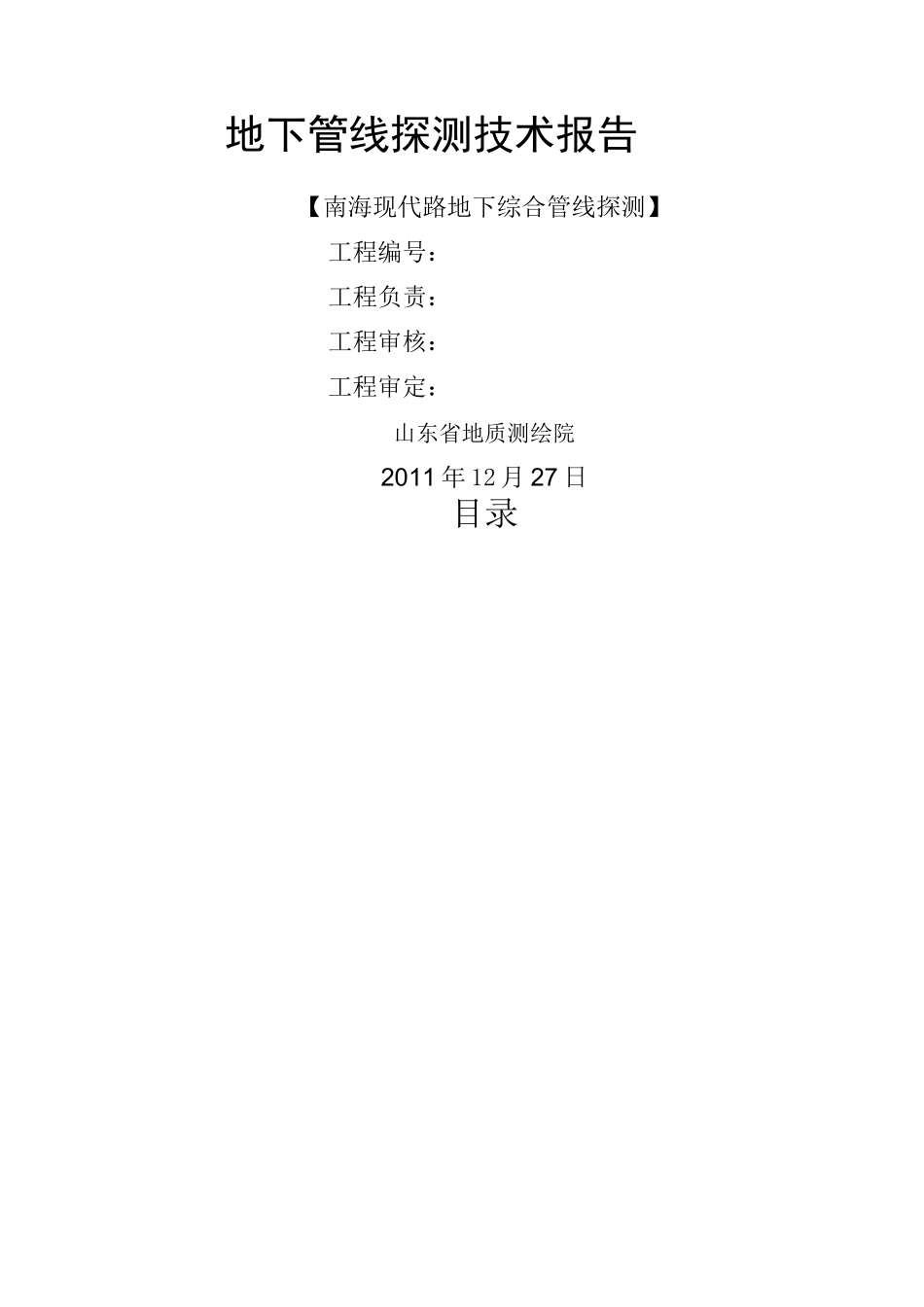

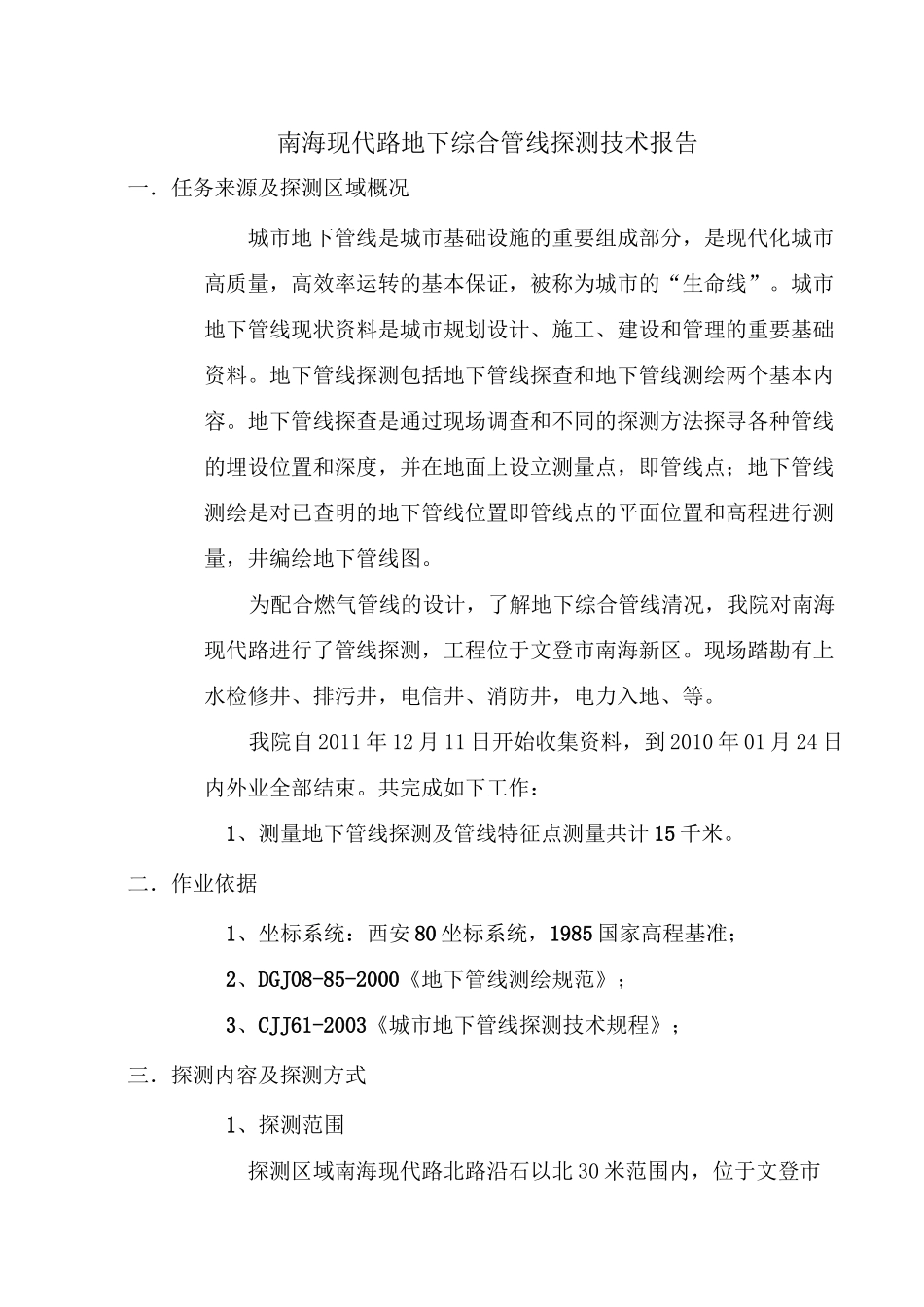

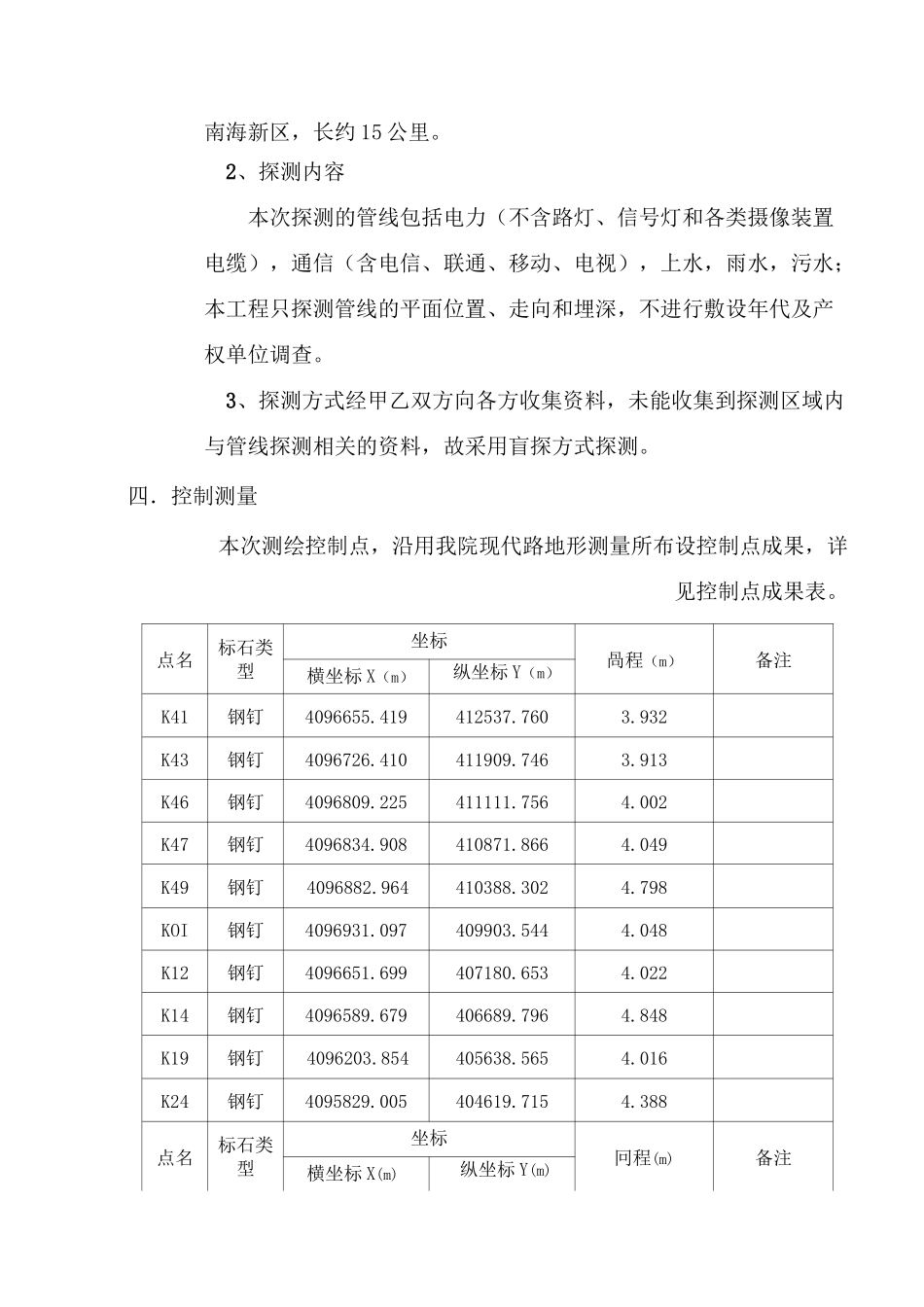

地下管线探测技术报告【南海现代路地下综合管线探测】工程编号：工程负责：工程审核：工程审定：山东省地质测绘院2011年12月27日目录南海现代路地下综合管线探测技术报告一．任务来源及探测区域概况城市地下管线是城市基础设施的重要组成部分，是现代化城市高质量，高效率运转的基本保证，被称为城市的“生命线”。城市地下管线现状资料是城市规划设计、施工、建设和管理的重要基础资料。地下管线探测包括地下管线探查和地下管线测绘两个基本内容。地下管线探查是通过现场调查和不同的探测方法探寻各种管线的埋设位置和深度，并在地面上设立测量点，即管线点；地下管线测绘是对已查明的地下管线位置即管线点的平面位置和高程进行测量，井编绘地下管线图。为配合燃气管线的设计，了解地下综合管线清况，我院对南海现代路进行了管线探测，工程位于文登市南海新区。现场踏勘有上水检修井、排污井，电信井、消防井，电力入地、等。我院自2011年12月11日开始收集资料，到2010年01月24日内外业全部结束。共完成如下工作：1、测量地下管线探测及管线特征点测量共计15千米。二．作业依据1、坐标系统：西安80坐标系统，1985国家高程基准；2、DGJ08-85-2000《地下管线测绘规范》；3、CJJ61-2003《城市地下管线探测技术规程》；三．探测内容及探测方式1、探测范围探测区域南海现代路北路沿石以北30米范围内，位于文登市南海新区，长约15公里。2、探测内容本次探测的管线包括电力（不含路灯、信号灯和各类摄像装置电缆），通信（含电信、联通、移动、电视），上水，雨水，污水；本工程只探测管线的平面位置、走向和埋深，不进行敷设年代及产权单位调查。3、探测方式经甲乙双方向各方收集资料，未能收集到探测区域内与管线探测相关的资料，故采用盲探方式探测。四．控制测量本次测绘控制点，沿用我院现代路地形测量所布设控制点成果，详见控制点成果表。点名标石类型坐标咼程（m）备注横坐标X（m）纵坐标Y（m）K41钢钉4096655.419412537.7603.932K43钢钉4096726.410411909.7463.913K46钢钉4096809.225411111.7564.002K47钢钉4096834.908410871.8664.049K49钢钉4096882.964410388.3024.798KOI钢钉4096931.097409903.5444.048K12钢钉4096651.699407180.6534.022K14钢钉4096589.679406689.7964.848K19钢钉4096203.854405638.5654.016K24钢钉4095829.005404619.7154.388点名标石类型坐标冋程(m)备注横坐标X(m)纵坐标Y(m)K26钢钉4095696.345404257.1524.084K28钢钉4095647.035404124.8004.791备注：西安80坐标系，1985国家高程基准。五．管线调查与探测地下管线探查中管线点的设置应尽量置于管线的特征点或其地面投影位置上，这样有利于控制管线点的敷设状况。特征点包括：交叉点、分支点、转折点、起讫点、变深点、变径点、变材点、上杆、下杆以及管线上的附属设施的中心点等。如果管线坡度或直径是渐变的则可将特征点设置在变化最大的地方或变化段的中点。采用实地调查与仪器探测相结合的方法。对于明显管线点，主要采用实地调查和量测。隐蔽管线点主要采用仪器探测，必要时配合开挖验证等。在盲区搜索地下管线以下两种工作方式：平行搜索法：发射线圈可以呈水平偶极发射状态垂直放置，也可呈垂直偶极发射状态水平放置，发射机与接收机之间保持适当的距离(应根据方法试验确定最佳距离)，两者对准成一直线，同时向同一方向前进。接收线圈与路线方向垂直，使其无法接收直接来自发射机的信号。当前进路线地下存在金属管线时，发射机产生的一次场会使该金属管线感应出二次电磁场，接收机接收到二次场便发出信号或在仪器表头中指示地下管线的存在位置；圆形搜索法：原理同平行搜索法，其区别是发射机位置固定，接收机在距发射机适当距离的位置上，以发射机为中心，沿圆形路线扫测。管线调查是在利用收集到的相关资料，依次开启所有井盖板，利用钢尺或测杆量取管底至地面的高差，并记录管径、流向、管线走向、电缆根数、孔数、断面尺寸等，并对沿河所有出水口进行全面调查。同时用全站仪或动态GPS测量所有窨井盖板中心平面位置及地面高程。并用以上所测得数据计算各窨井及特征点部位的管底（顶）高程。六...
