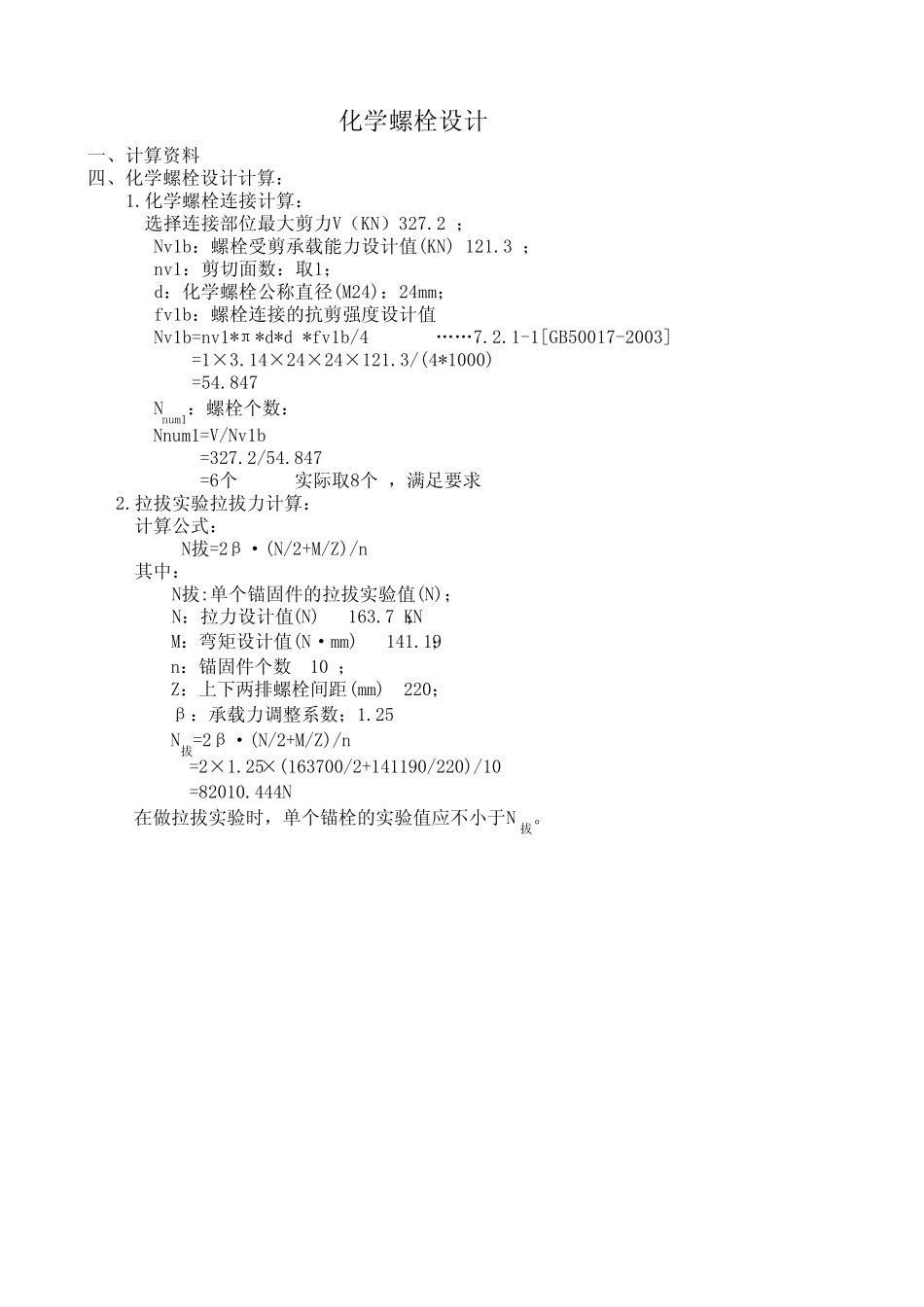

化学螺栓设计一、计算资料四、化学螺栓设计计算：1.化学螺栓连接计算：选择连接部位最大剪力V（KN）327.2；Nv1b：螺栓受剪承载能力设计值(KN)121.3；nv1：剪切面数：取1；d：化学螺栓公称直径(M24)：24mm；fv1b：螺栓连接的抗剪强度设计值Nv1b=nv1*π*d*d*fv1b/4……7.2.1-1[GB50017-2003]=1×3.14×24×24×121.3/(4*1000)=54.847Nnum1：螺栓个数：Nnum1=V/Nv1b=327.2/54.847=6个实际取8个，满足要求2.拉拔实验拉拔力计算：计算公式：N拔=2β·(N/2+M/Z)/n其中：N拔:单个锚固件的拉拔实验值(N)；N：拉力设计值(N)163.7KN；M：弯矩设计值(N·mm)141.19；n：锚固件个数10；Z：上下两排螺栓间距(mm)220；β：承载力调整系数；1.25N拔=2β·(N/2+M/Z)/n=2×1.25×(163700/2+141190/220)/10=82010.444N在做拉拔实验时，单个锚栓的实验值应不小于N拔。
