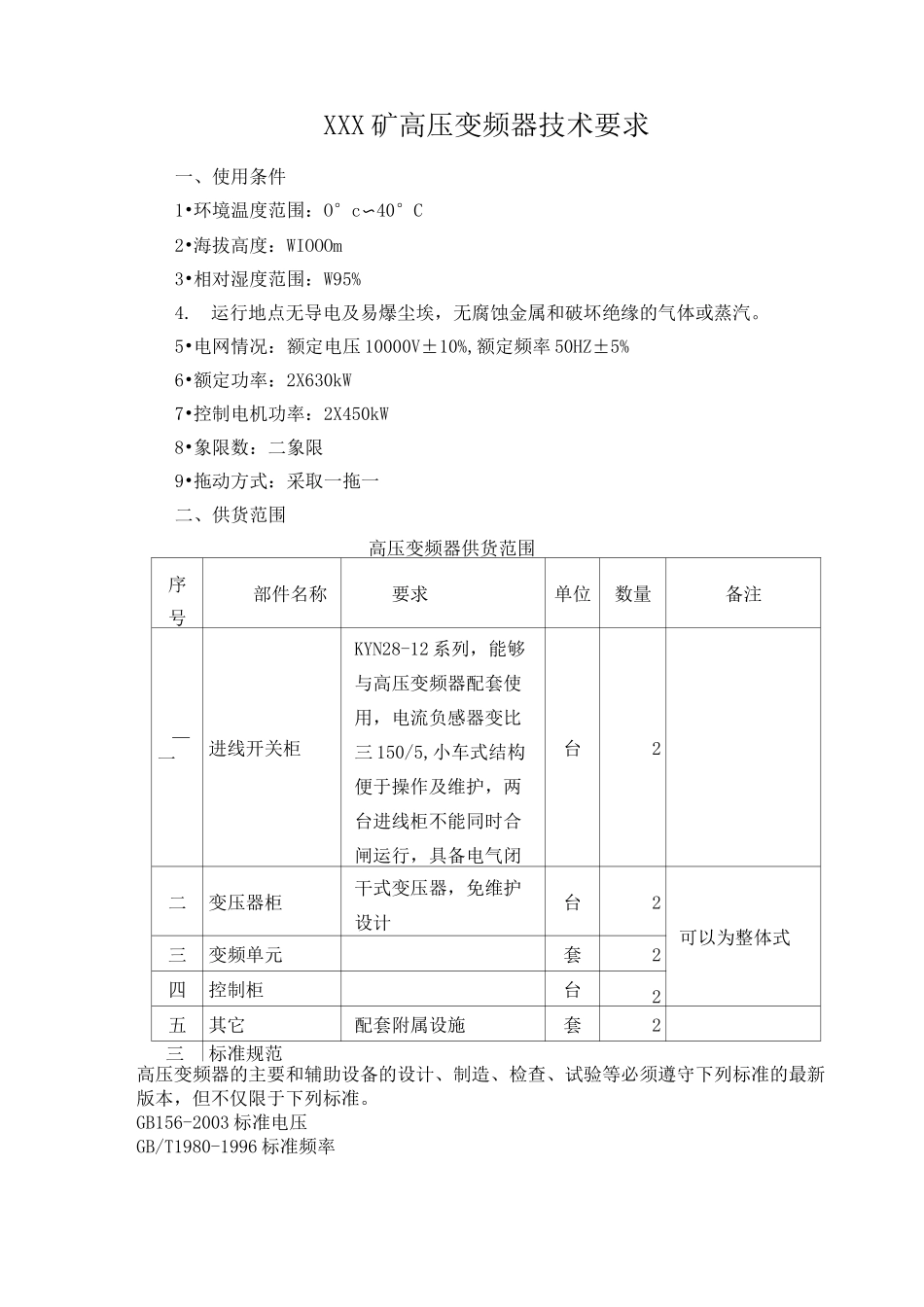

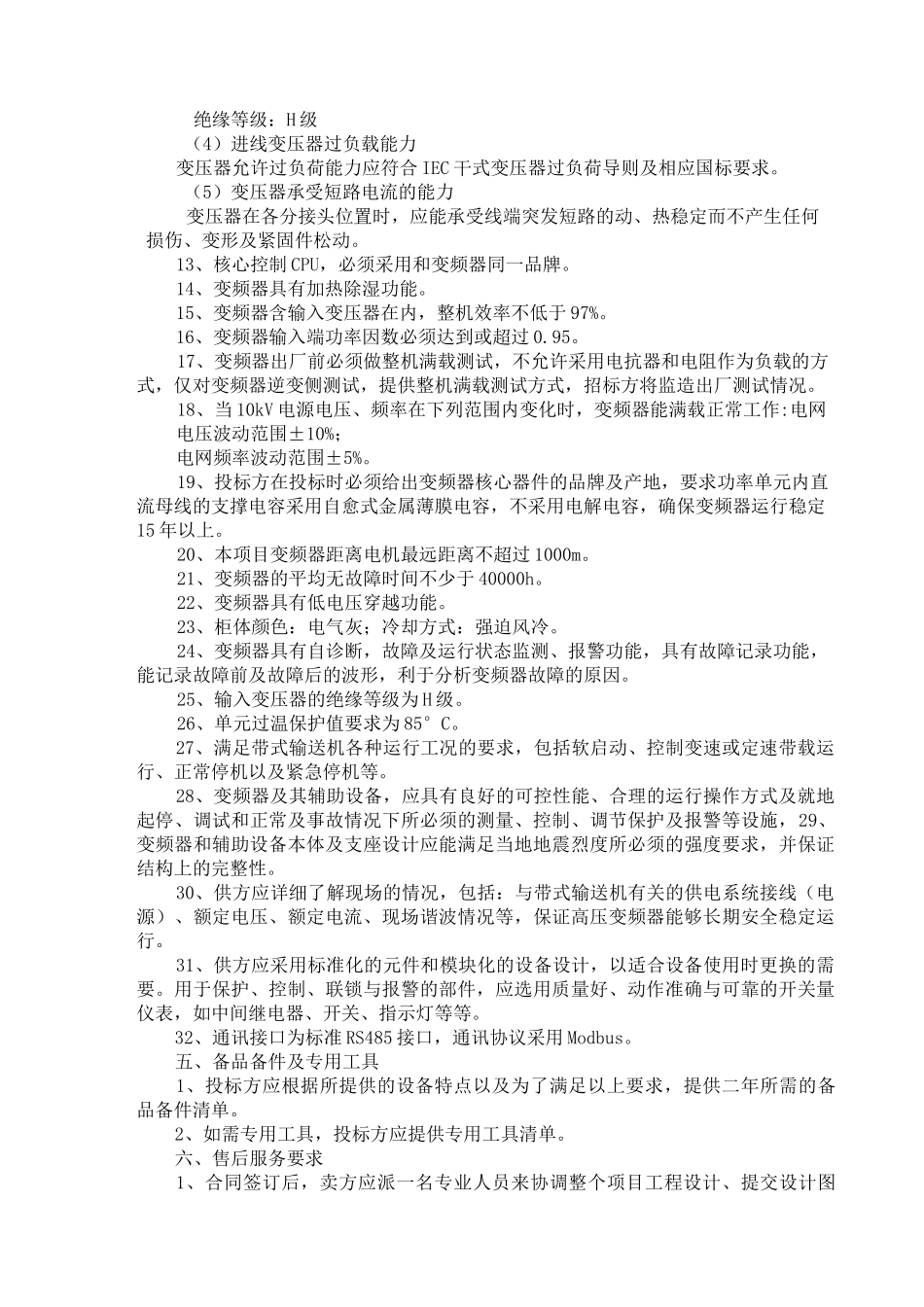

XXX矿高压变频器技术要求一、使用条件1•环境温度范围：O°c〜40°C2•海拔高度：WIOOOm3•相对湿度范围：W95%4.运行地点无导电及易爆尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。5•电网情况：额定电压10000V±10%,额定频率50HZ±5%6•额定功率：2X630kW7•控制电机功率：2X450kW8•象限数：二象限9•拖动方式：采取一拖一二、供货范围高压变频器供货范围序号部件名称要求单位数量备注—一进线开关柜KYN28-12系列，能够与高压变频器配套使用，电流负感器变比三150/5,小车式结构便于操作及维护，两台进线柜不能同时合闸运行，具备电气闭台2二变压器柜干式变压器，免维护设计台2可以为整体式三变频单元套2四控制柜台2五其它配套附属设施套2三标准规范高压变频器的主要和辅助设备的设计、制造、检查、试验等必须遵守下列标准的最新版本，但不仅限于下列标准。GB156-2003标准电压GB/T1980-1996标准频率GB/T2423.10-1995GB2681-81GB2682-81GB3797-89GB3859.1-93GB3859.2-93GB3859.3-93GB4208-93GB4588.1-1996GB4588.2-1996GB7678-87GB9969.1-88GB10233-88GB12668-90GB/T14436-93GB/T15139-94GB/T13422-92GB/T14549-93IEEEstd519-1992IEC1800-3IEEE51989/336ECGB12326GB/T14549GB1094.1~1094.5GB6450GB/T10228GB17211GB311.1DL/T620电工电子产品基本环境试验规程振动（正弦）试验导则电工成套装置之中的导线颜色电工成套装置之中的指示灯和按钮的颜色电控设备第二部分：装有电子器件的电控设备半导体电力变流器基本要求的规定半导体电力变流器应用导则半导体电力变流器变压器和电抗器外壳防护等级的分类无金属化孔单、双面印制板技术条件有金属化孔单、双面印制板技术条件半导体自换相变流器工业产品使用说明书总则电气传动控制设备基本试验方法交流电动机半导体变频调速装置总技术条件工业产品保证文件总则电工设备结构总技术条件半导体电力变流器电气试验方法电能质量公用电网谐波电力系统谐波控制推荐实施EMC传导及辐射干扰标准电气和电子工程师学会CE标志电能质量电压允许波动和闪变电能质量公用电网谐波电力变压器干式变压器干式电力变压器技术参数和要求干式电力变压器负载导则高压输变电设备的绝缘配合交流电气装置的过电压保护和绝缘配合四、变频器主要技术要求1、变频器自带防谐波干扰电网装置，变频器输入侧对电网的谐波污染，在电机的整个调速范围内，必须满足GB/T14549-93《电能质量公用电网谐波》及IEEE519-1992国际标准的规定。变频器应对本体控制系统无谐波影响，如使用多脉冲整流器，整流桥脉冲数必须±12脉冲。2、变频器要求采用直接高-高形式，不能采用高-低-高形式，不允许有输出升压变压器，10kV输入，10kV直接输出单元串联多电平电压源形式。3、2台变频器，需要采用主从控制方式，具有负载出力平衡功能，要求负载不平衡度小于5%。4、变频器要求采用无速度传感器的矢量控制，同步误差率W5%,具有启动转矩大的特点，可以重载启动皮带；低速特性好，可以低速验带；过载能力强，要求变频器具有相对电机150%60s/10min的过载能力。5、变频器输出频率范围要求不小于0~50Hz。6、变频器速度控制精度要求不低于0.01Hz。7、变频器控制电源：220/380VAC,容量±5kVA。8、变频器防护等级，不低于IP21。9、接口要求变频器控制系统应具有强大的数据处理能力，并集成I/O端口，不采用外加PLC扩展I/0接口设计方案。10、变频器采用7寸彩色触摸屏操作，中文操作界面。11、核心的电力电子器件（IGBT和整流桥），必须采用进口知名品牌，如英飞凌、西门康、富士等，不能采用国内品牌。12、变频器使用的变压器，必须采用国内领先品牌。（1）应根据变频装置的型式选择与变频装置配套的进线变压器。进线变压器应能承受系统过电压和变频装置产生的共模电压以及谐波的影响。（2）进线变压器为干式变压器，免维护设计。（3）进线变压器的参数为：进线变压器一次侧额定电压：10kV进线变压器一次侧额定频率：50Hz绝缘等级：H级（4）进线变压器过负载能力变压器允许过负荷能力应符合IEC干式变压器过负荷导则及相应国标要求。（5）变压器承受短路电流的能力变压器在各分接头位置时，应能承受线端突发短路...
