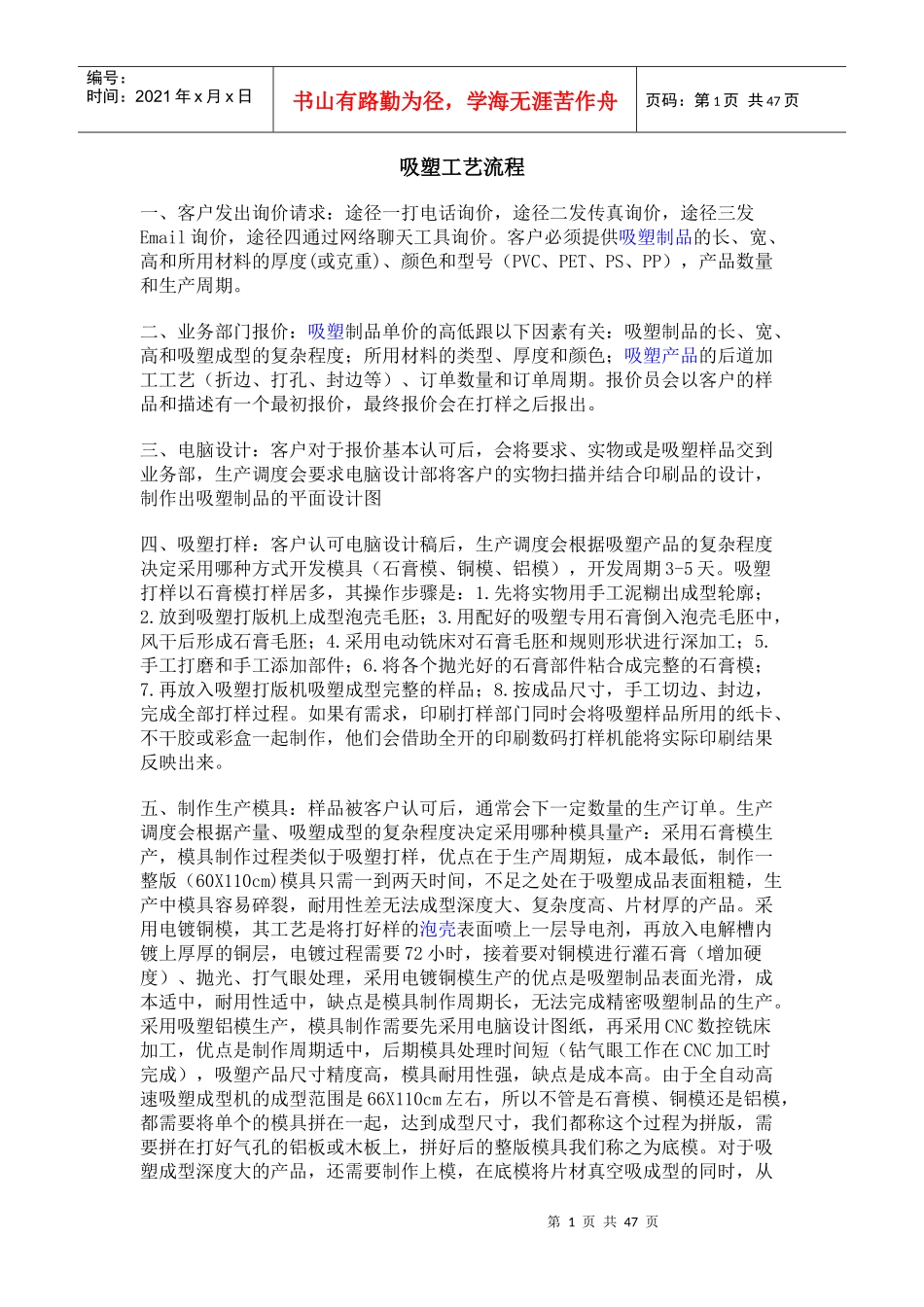

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页吸塑工艺流程一、客户发出询价请求：途径一打电话询价，途径二发传真询价，途径三发Email询价，途径四通过网络聊天工具询价。客户必须提供吸塑制品的长、宽、高和所用材料的厚度(或克重)、颜色和型号（PVC、PET、PS、PP），产品数量和生产周期。二、业务部门报价：吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型、厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以客户的样品和描述有一个最初报价，最终报价会在打样之后报出。三、电脑设计：客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将客户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图四、吸塑打样：客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊出成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各个抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。五、制作生产模具：样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。采用电镀铜模，其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性适中，缺点是模具制作周期长，无法完成精密吸塑制品的生产。采用吸塑铝模生产，模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。六、吸塑成型生产：采用全自动高速吸塑成型机生产，其基本原理是：将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同时将冷却水以雾状喷于成型片材表面，使其硬化，成型的片材再自动被拉至贮料箱，气动裁刀将成型与未成型片材分离，从而完成全部过程。吸塑产品出现的主要质量问题大多在此过程发生：1.吸塑不到位，是指形状变形，没有吸塑成与模具相同形状的产品；2.吸塑过度，是指产品过薄；3.拉线，是指成型产品上出现不应有的线痕；4.厚薄不均。这些问题都需要在上好模具后，调试到位，包括：片材前进的时间、加热的温度和时间、抽真空的强度和时间、上模下落的位置、时间和深度、拼版中模具的摆放位置、模具间是否加附件等等。七、冲床加工：吸塑成型的大版面产品必须...
