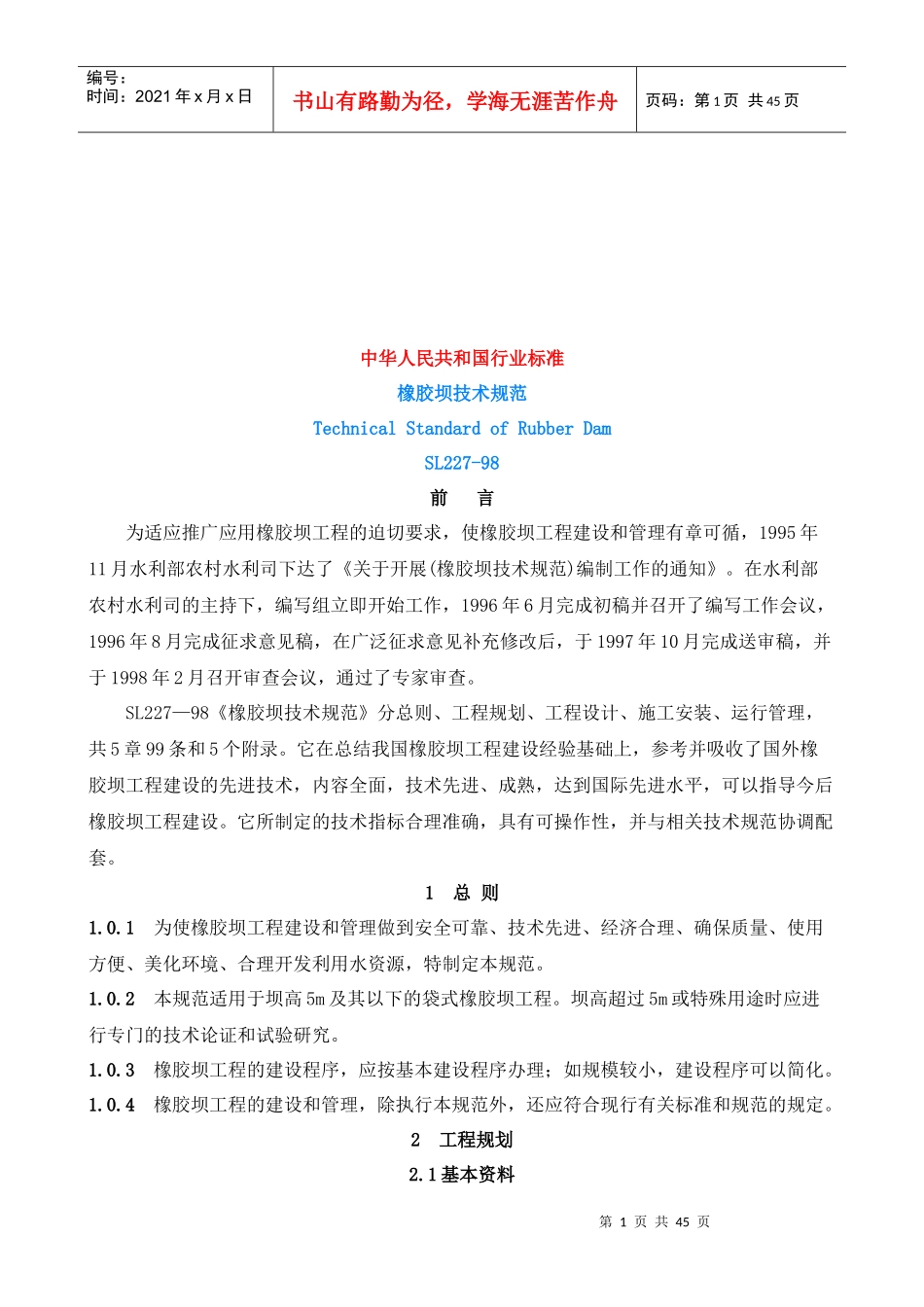

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页中华人民共和国行业标准橡胶坝技术规范TechnicalStandardofRubberDamSL227-98前言为适应推广应用橡胶坝工程的迫切要求，使橡胶坝工程建设和管理有章可循，1995年11月水利部农村水利司下达了《关于开展(橡胶坝技术规范)编制工作的通知》。在水利部农村水利司的主持下，编写组立即开始工作，1996年6月完成初稿并召开了编写工作会议，1996年8月完成征求意见稿，在广泛征求意见补充修改后，于1997年10月完成送审稿，并于1998年2月召开审查会议，通过了专家审查。SL227—98《橡胶坝技术规范》分总则、工程规划、工程设计、施工安装、运行管理，共5章99条和5个附录。它在总结我国橡胶坝工程建设经验基础上，参考并吸收了国外橡胶坝工程建设的先进技术，内容全面，技术先进、成熟，达到国际先进水平，可以指导今后橡胶坝工程建设。它所制定的技术指标合理准确，具有可操作性，并与相关技术规范协调配套。1总则1.0.1为使橡胶坝工程建设和管理做到安全可靠、技术先进、经济合理、确保质量、使用方便、美化环境、合理开发利用水资源，特制定本规范。1.0.2本规范适用于坝高5m及其以下的袋式橡胶坝工程。坝高超过5m或特殊用途时应进行专门的技术论证和试验研究。1.0.3橡胶坝工程的建设程序，应按基本建设程序办理；如规模较小，建设程序可以简化。1.0.4橡胶坝工程的建设和管理，除执行本规范外，还应符合现行有关标准和规范的规定。2工程规划2.1基本资料第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页2.1.1应搜集、整理、分析研究和掌握建坝地区的地形、气象、水文、工程地质、水文地质、内外交通、流域(或地区)水利综合利用规划、社会经济和环境评价等基本资料。2.1.2地形资料应包括工程规划区域地形图、坝址地形图、回水区域地形图、河道纵横断面图等；测量范围应根据工程任务和规模确定，各种图的比例尺应符合有关规范要求。2.1.3水文气象资料应包括流域概况和河道特征、坝址河段的洪(枯)水流量、含沙量、冰情、水质、漂浮物以及气温、降水、蒸发、湿度、风力、风向、日照、冰冻期、冻土深、潮汐等。2.1.4工程地质和水文地质资料，按《中小型水利水电工程地质勘察规范》(SL55—93)要求进行必要的地质勘察工作，应有坝址地质纵横断面图、地基和天然建筑材料的物理力学指标、地下水位、比降、水质等资料。2.1.5应搜集有关橡胶坝袋生产厂家产品、规格以及已建橡胶坝工程资料。2.2坝址选择2.2.1应根据橡胶坝特点和运用要求。综合考虑地形、地质、水流、泥沙、环境影响等因素，经过技术经济比较后确定坝址。2.2.2坝址宜选在河段相对顺直、水流流态平顺及岸坡稳定的河段；不宜选在冲刷和淤积变化大、断面变化频繁的河段。2.2.3坝址选择应考虑施工导流、交通运输、供水供电、运行管理、坝袋检修等条件。2.2.4坝址选择应有利于枢纽工程总体布置。重要工程应有水工模型试验论证。2.3工程规模及枢纽布置2.3.1工程规模应根据水文水利计算研究确定。2.3.2工程布置宜包括土建、坝体、充排和安全观测系统等。应做到布局合理、结构简单、安全可靠、运行方便、造型美观。坝轴线应与坝址处河段水流方向相垂直。2.3.3坝长应与河(渠)宽度相适应，坍坝时应能满足河道设计行洪要求，单跨坝长度应满足坝袋制造、运输、安装、检修以及管理要求。2.3.4取水工程应保证进水口取水和防沙的可靠性。2.3.5坝袋设计高度应根据工程规划，满足综合用水要求确定。坝顶高程宜高于上游正常水位0.1～0.2m，坝顶泄洪能力可按附录A计算。2.3.6坝底板尺寸布置应包括坝底板高程、厚度及顺水流方向上宽度等。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页1坝底板高程应根据地形、地质、水位、流量、泥沙、施工及检修条件等确定，宜比上游河床地形平均高程适当提高0.2～0.4m。2坝底板厚度应满足充排水(气)管路及锚固结构布置要求。3顺水流方向的坝底板宽度应按照坝袋坍平宽度以及安装和检修的要求确定。2.3.7防渗排水布置应根据坝基地质条件...
