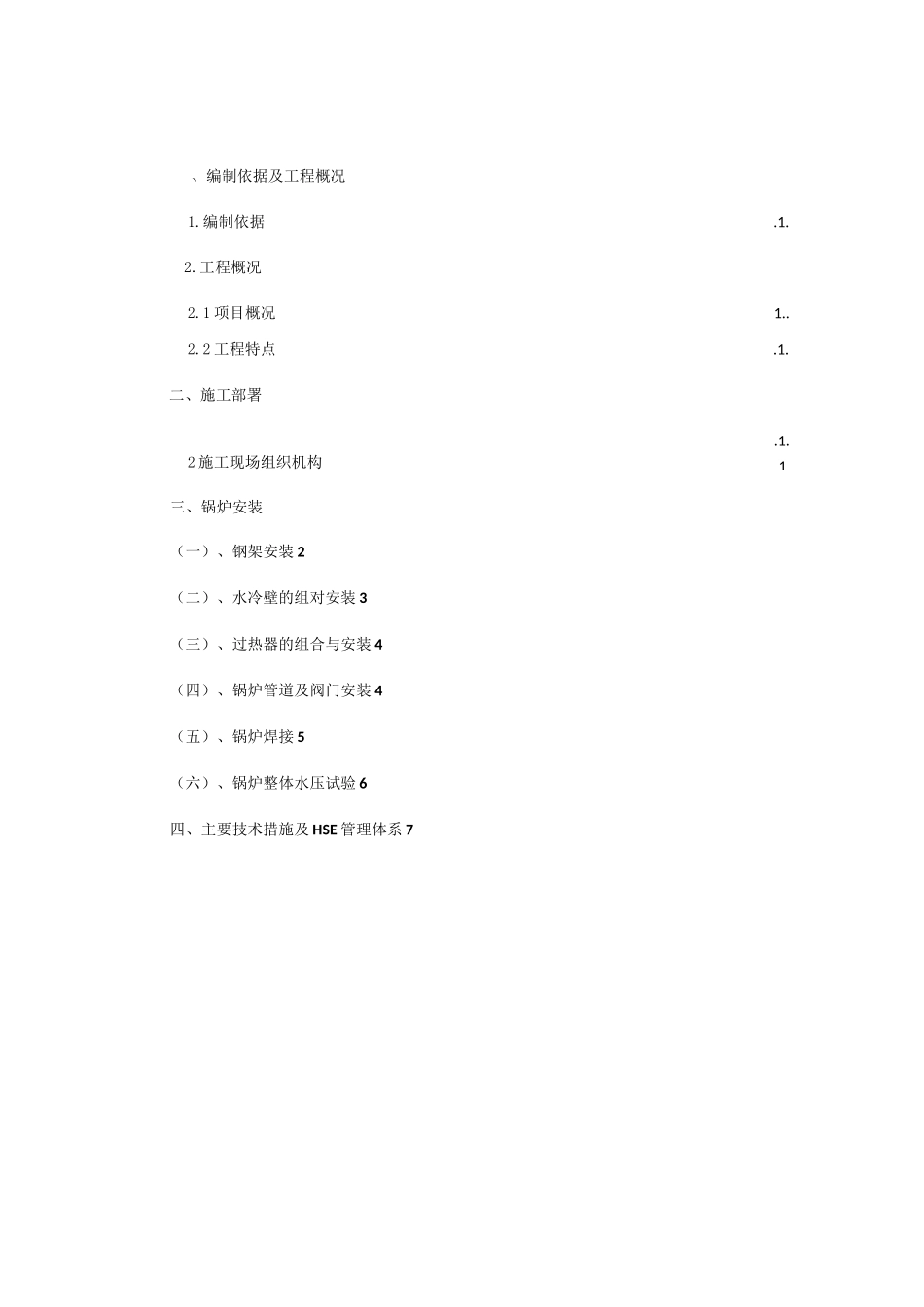

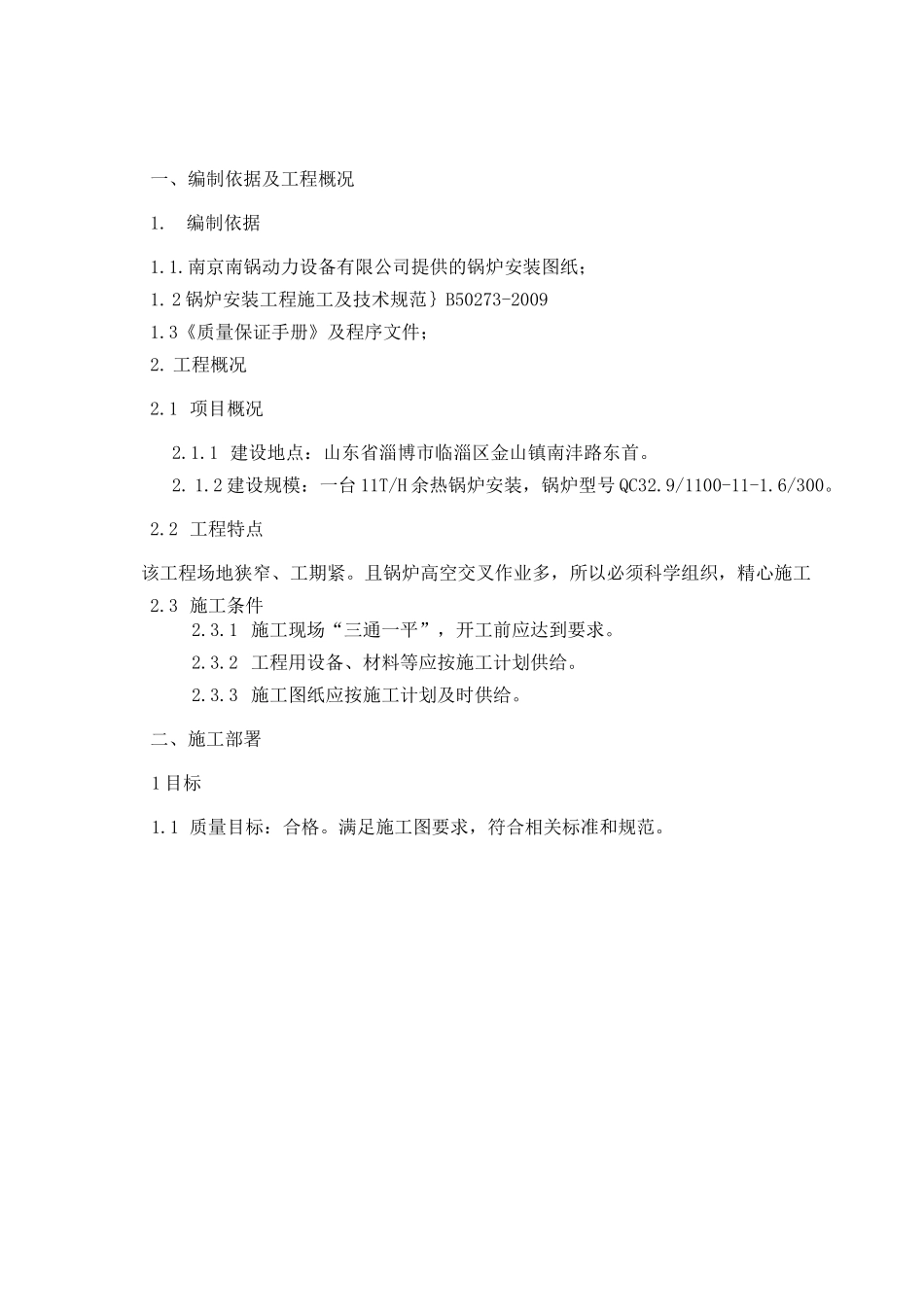

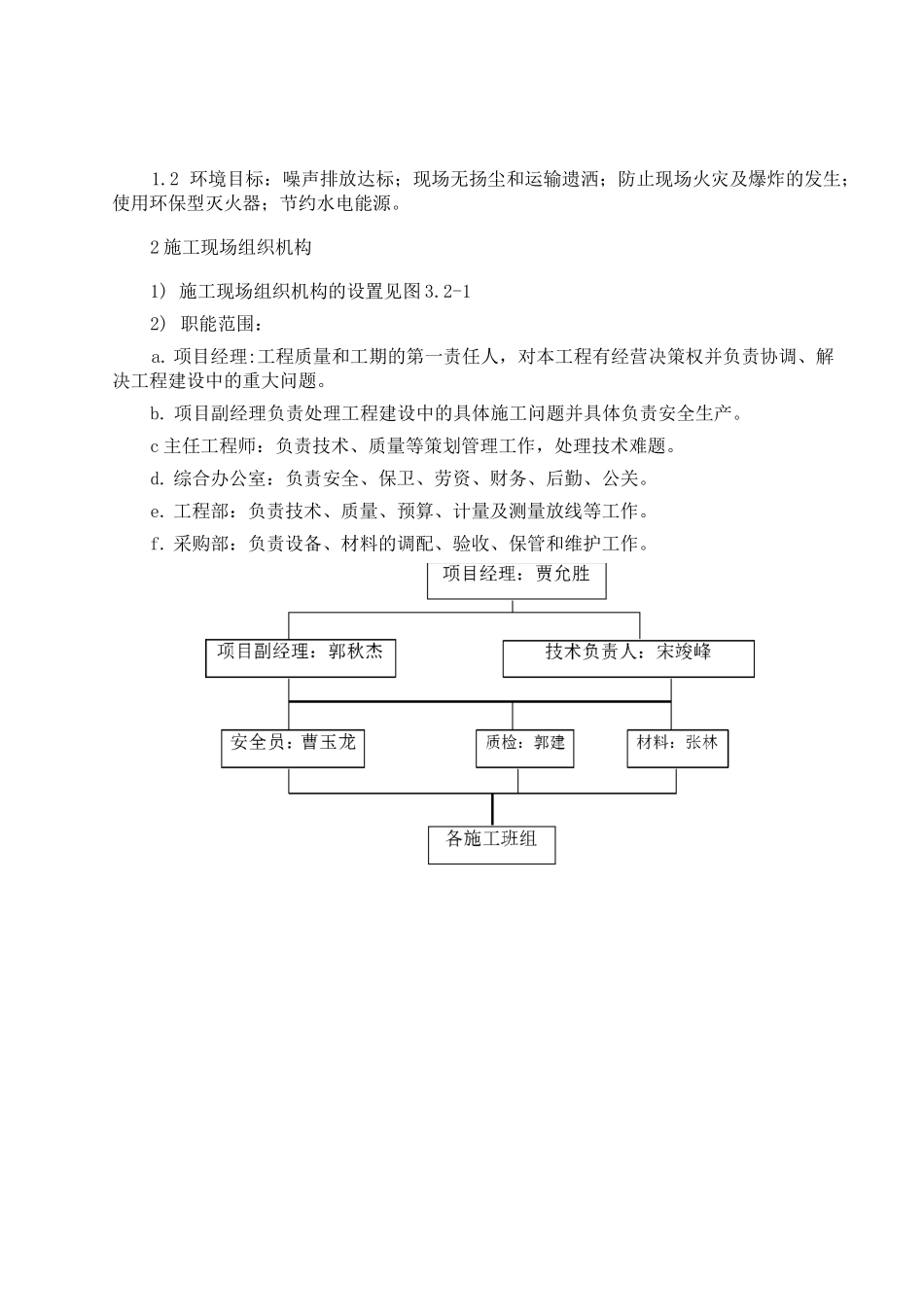

1.2施工现场组织机构三、锅炉安装（一）、钢架安装2（二）、水冷壁的组对安装3（三）、过热器的组合与安装4（四）、锅炉管道及阀门安装4（五）、锅炉焊接5（六）、锅炉整体水压试验6四、主要技术措施及HSE管理体系7、编制依据及工程概况1.编制依据2.工程概况2.1项目概况2.2工程特点二、施工部署.1.1...1..1.一、编制依据及工程概况1.编制依据1.1.南京南锅动力设备有限公司提供的锅炉安装图纸；1.2锅炉安装工程施工及技术规范｝B50273-20091.3《质量保证手册》及程序文件；2.工程概况2.1项目概况2.1.1建设地点：山东省淄博市临淄区金山镇南沣路东首。2.1.2建设规模：一台11T/H余热锅炉安装，锅炉型号QC32.9/1100-11-1.6/300。2.2工程特点该工程场地狭窄、工期紧。且锅炉高空交叉作业多，所以必须科学组织，精心施工2.3施工条件2.3.1施工现场“三通一平”，开工前应达到要求。2.3.2工程用设备、材料等应按施工计划供给。2.3.3施工图纸应按施工计划及时供给。二、施工部署1目标1.1质量目标：合格。满足施工图要求，符合相关标准和规范。1.2环境目标：噪声排放达标；现场无扬尘和运输遗洒；防止现场火灾及爆炸的发生；使用环保型灭火器；节约水电能源。2施工现场组织机构1)施工现场组织机构的设置见图3.2-12)职能范围：a.项目经理:工程质量和工期的第一责任人，对本工程有经营决策权并负责协调、解决工程建设中的重大问题。b.项目副经理负责处理工程建设中的具体施工问题并具体负责安全生产。c主任工程师：负责技术、质量等策划管理工作，处理技术难题。d.综合办公室：负责安全、保卫、劳资、财务、后勤、公关。e.工程部：负责技术、质量、预算、计量及测量放线等工作。f.采购部：负责设备、材料的调配、验收、保管和维护工作。三、锅炉安装（一）、钢架安装1、钢架组对安装1、安装前的准备1.1外观检查有无锈蚀，重皮和裂纹生等缺陷；1.2外观检查焊缝和其它焊接部位的质量。1.3凡经检查质量不符合要求或尺寸超差的金属构件须处理合格后方可参与组合和安装。1.4锅炉钢架和有关金属结构件校正时应注意，金属结构件加热校正时热量对于碳钢不宜超过1000°C。锅炉基础划线和垫铁允许误差为：1.4.1柱子间距V10m±lmm；>10m±2mm。1.4.2柱子之间相应对角线V20m5mm；>20m8mm。1.5在锅炉纵横中心线的两端正（基础之外）预埋柱桩作为安装时检查和复核的基准,并在柱的标板上划出中心线,在每个柱桩的侧面标上其标高的数值。1.6立柱基础表面与柱脚底板的二次灌浆间隙不得小于50mm。当间隙超过100mm时允许垫以型钢组成的框架再加调整垫铁。放置垫铁的基础上平面铲成麻面将放置垫铁的部位铲平。1.7在各立柱铲平的基础上按锅炉中心轴线方向划出十字中心线，并以红漆作出标记，以此作为安装立柱时找正的依据。1.8垫铁的布置垫铁要安置在柱底板的主筋板下方，每组垫铁不应超过三块，厚的放在下面，最簿的放在中间，垫铁总厚度在50〜60mm,垫铁表面必须平整，必要时垫铁需经机械加工刨平。1.9垫铁的承截能力在垫铁安装调整中、垫铁与垫铁、垫铁与砼基础，垫铁与立柱底板均应接触好，构架找正，找正后每组垫铁均应压紧，并用0.5kg手锤逐个打听音检查，检查合格后，待钢构架，均调整完毕，最后将垫铁焊接在一起，并与立柱底板焊接。2、钢架构件的组合锅炉钢构的组对应在地面上专用组合平台上进行。2.1在立柱安装就位后，应将两侧的横梁和拉条进行安装因定，增加整个框架的刚性，但要为吊装水冷壁留出必要的位置。2.2钢构架组对安装时，为了施工的方便及安全，在不影响吊装作业的情况下应尽量将平台和梯子先安装好。3、安装钢构和二次灌浆3.1在安装锅炉构架前，可在柱子顶部焊一根角铁，制成临时支架，找好中心，定好距离钻上小孔，穿上©0.8mm钢丝，以便悬挂线坠进行立柱垂直度的检测。3.2锅炉钢构架应就位一组找正一组,不允许在未经找正和固定的钢构上进下一步的安装工作，以免产生安装后无法纠正的误差.3.3锅炉钢构架的安装临界时固定可在锅炉纵向方位，设置地锚时利用土建厂房基础，用钢丝绳和2〜3t倒链进行，同时也便于钢构架的找正.（二）、水冷壁的组对安装1、前、后水冷壁分上下两段在地面组装，上段需...
