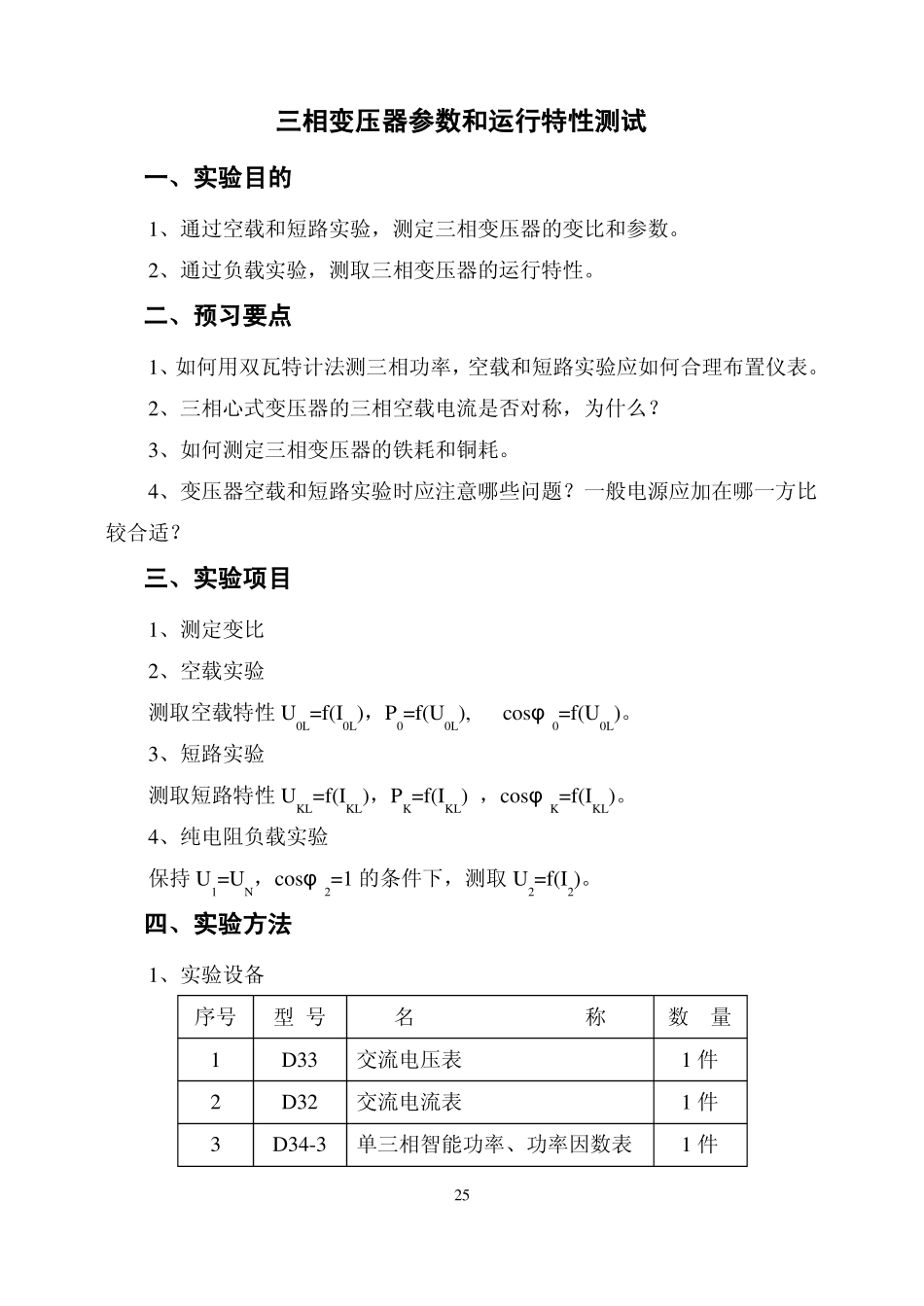

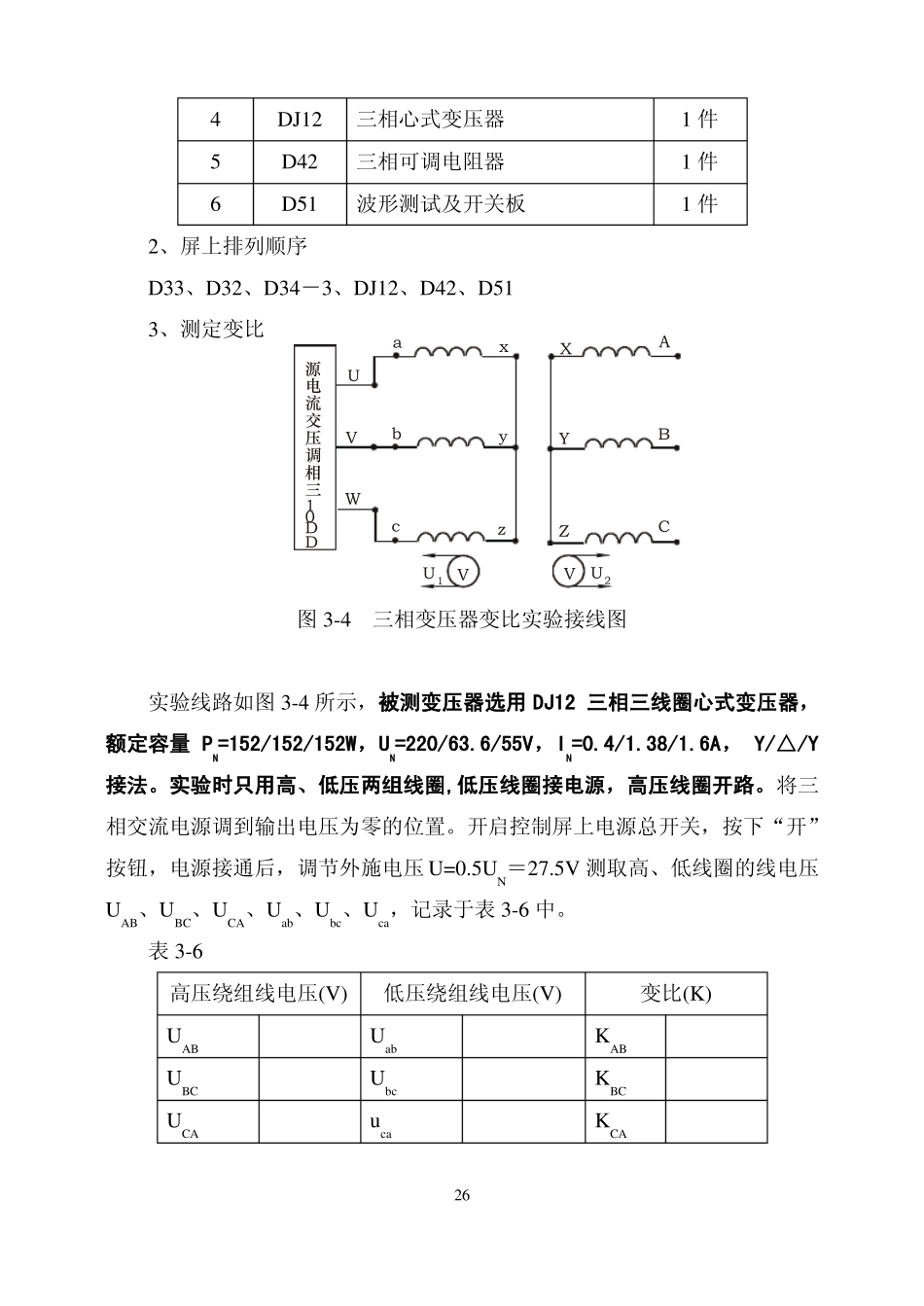

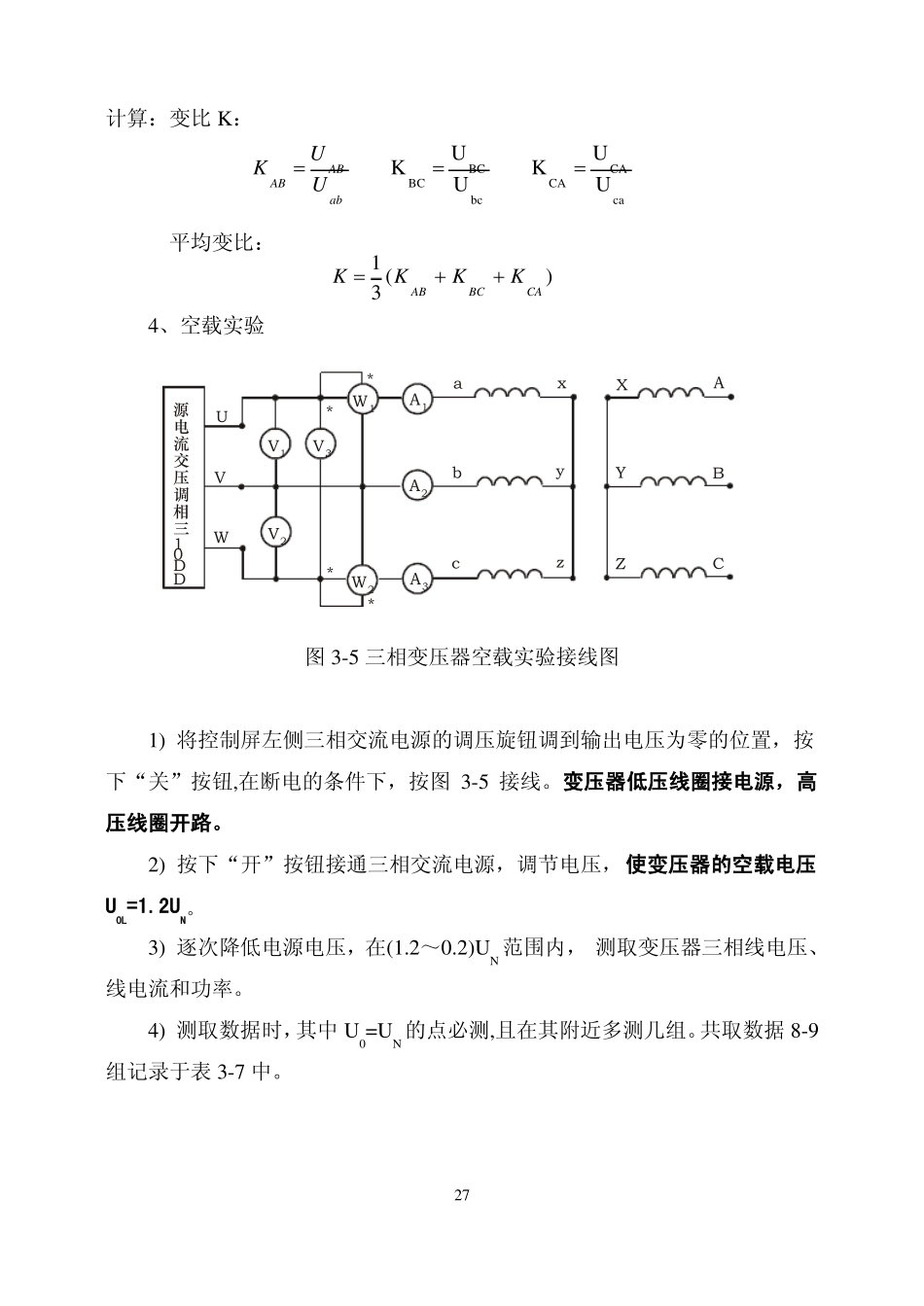

三相变压器参数和运行特性测试一、实验目的1、通过空载和短路实验，测定三相变压器的变比和参数。2、通过负载实验，测取三相变压器的运行特性。二、预习要点1、如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。2、三相心式变压器的三相空载电流是否对称，为什么？3、如何测定三相变压器的铁耗和铜耗。4、变压器空载和短路实验时应注意哪些问题？一般电源应加在哪一方比较合适？三、实验项目1、测定变比2、空载实验测取空载特性U0L=f(I0L)，P0=f(U0L),cosφ0=f(U0L)。3、短路实验测取短路特性UKL=f(IKL)，PK=f(IKL)，cosφK=f(IKL)。4、纯电阻负载实验保持U1=UN，cosφ2=1的条件下，测取U2=f(I2)。四、实验方法1、实验设备序号123型号D33D32D34-3名称交流电压表交流电流表单三相智能功率、功率因数表25数量1件1件1件456DJ12D42D51三相心式变压器三相可调电阻器波形测试及开关板1件1件1件2、屏上排列顺序D33、D32、D34－3、DJ12、D42、D513、测定变比DD01三相调压交流电源UbyBaxXAVYWcU1VzZVU2C图3-4三相变压器变比实验接线图实验线路如图3-4所示，被测变压器选用DJ12三相三线圈心式变压器，额定容量PN=152/152/152W，UN=220/63.6/55V，IN=0.4/1.38/1.6A，Y/△/Y接法。实验时只用高、低压两组线圈,低压线圈接电源，高压线圈开路。将三相交流电源调到输出电压为零的位置。开启控制屏上电源总开关，按下“开”按钮，电源接通后，调节外施电压U=0.5UN＝27.5V测取高、低线圈的线电压UAB、UBC、UCA、Uab、Ubc、Uca，记录于表3-6中。表3-6高压绕组线电压(V)UABUBCUCA26低压绕组线电压(V)UabUbcucaKABKBCKCA变比(K)计算：变比K：平均变比：4、空载实验DD01三相调压交流电源UV1VV2*W2*A3czZC*V3A2byYB*W1A1axXAKABUUUABKBCBCKCACAUabUbcUca1K(KABKBCKCA)3W图3-5三相变压器空载实验接线图1)将控制屏左侧三相交流电源的调压旋钮调到输出电压为零的位置，按下“关”按钮,在断电的条件下，按图3-5接线。变压器低压线圈接电源，高压线圈开路。2)按下“开”按钮接通三相交流电源，调节电压，使变压器的空载电压U0L=1.2UN。3)逐次降低电源电压，在(1.2～0.2)UN范围内，测取变压器三相线电压、线电流和功率。4)测取数据时，其中U0=UN的点必测,且在其附近多测几组。共取数据8-9组记录于表3-7中。27表3-7实验数据序号UabU0L(V)UbcUcaIa0I0L(A)Ib0Ic0P0(W)P01P02U0L(V)计算数据I0LP0cosΦ0(A)(W)5、短路实验1)将三相交流电源的输出电压调至零值。按下“关”按钮，在断电的条件下，按图3-6接线。变压器高压线圈接电源，低压线圈直接短路。2)按下“开”按钮，接通三相交流电源，缓慢增大电源电压，使变压器的短路电流IKL=1.1IN。VA1U**W1V3A2V2A3**W2CZzcV1BYyAXxaW28图3-6三相变压器短路实验接线图3)逐次降低电源电压，在1.1～0.2IN的范围内，测取变压器的三相输入电压、电流及功率。4)测取数据时，其中IKL=IN点必测，共取数据5-6组。记录于表3-8中。实验时记下周围环境温度(℃)，作为线圈的实际温度。表3-8室温℃实验数据序号UAB6、纯电阻负载实验图3-7三相变压器负载实验接线图1)将电源电压调至零值，按下“关”按钮，按图3-7接线。变压器低压线圈接电源,高压线圈经开关S接负载电阻RL，RL选用D42的1800Ω变阻器共29计算数据PK(W)UKL(V)IKL(A)PK(W)cosΦKUKL(V)UBCUCAIAKIKL(A)IBKICKPK1PK2aUbxXAA1VyYBA2WcU1VzZVU2CA3SRL三只，开关S选用D51挂件。将负载电阻RL阻值调至最大，打开开关S。2)按下“开”按钮接通电源，调节交流电压，使变压器的输入电压U1=UN。3)在保持U1=U1N的条件下，合上开关S，逐次增加负载电流，从空载到额定负载范围内，测取三相变压器输出线电压和相电流。4)测取数据时，其中I2=0和I2=IN两点必测。共取数据7-8组记录于表3-9中。表3-9U1=U1N=V；cosφ2=1序号UABU2（V）UBCUCAU2IAI2（A）IBICI2五、注意事项在三相变压器实验中，应注意电压表、电流表和功率表的合理布置。做短路实验时操作要快，否则线圈发热会引起电阻变化。六、实验报告1、计算变压器的变比根据实验数据，计算各线电压之比，然后取其平均值作为变压器的变比。30KABUUUAB,KBCBC,KCA...
