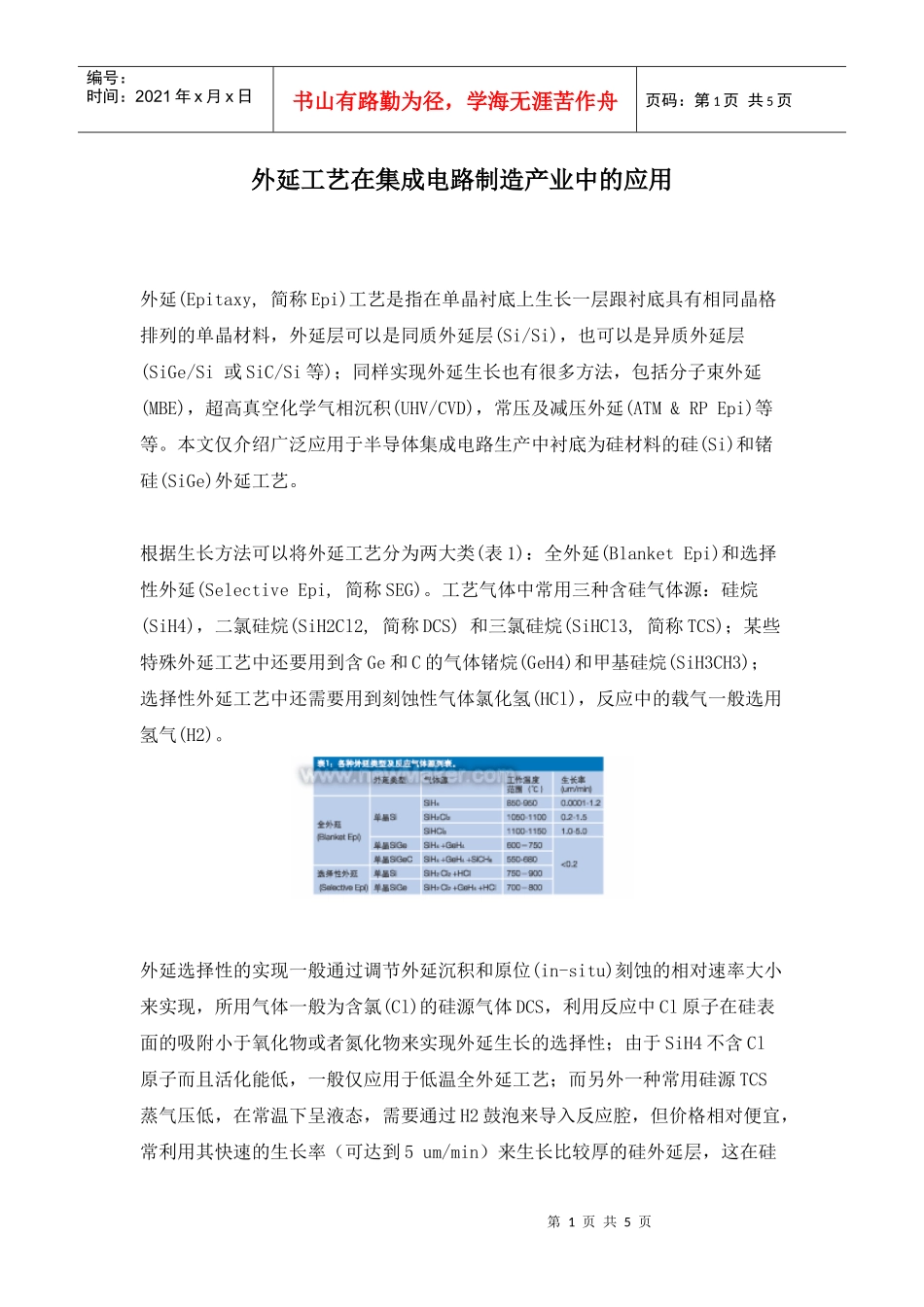

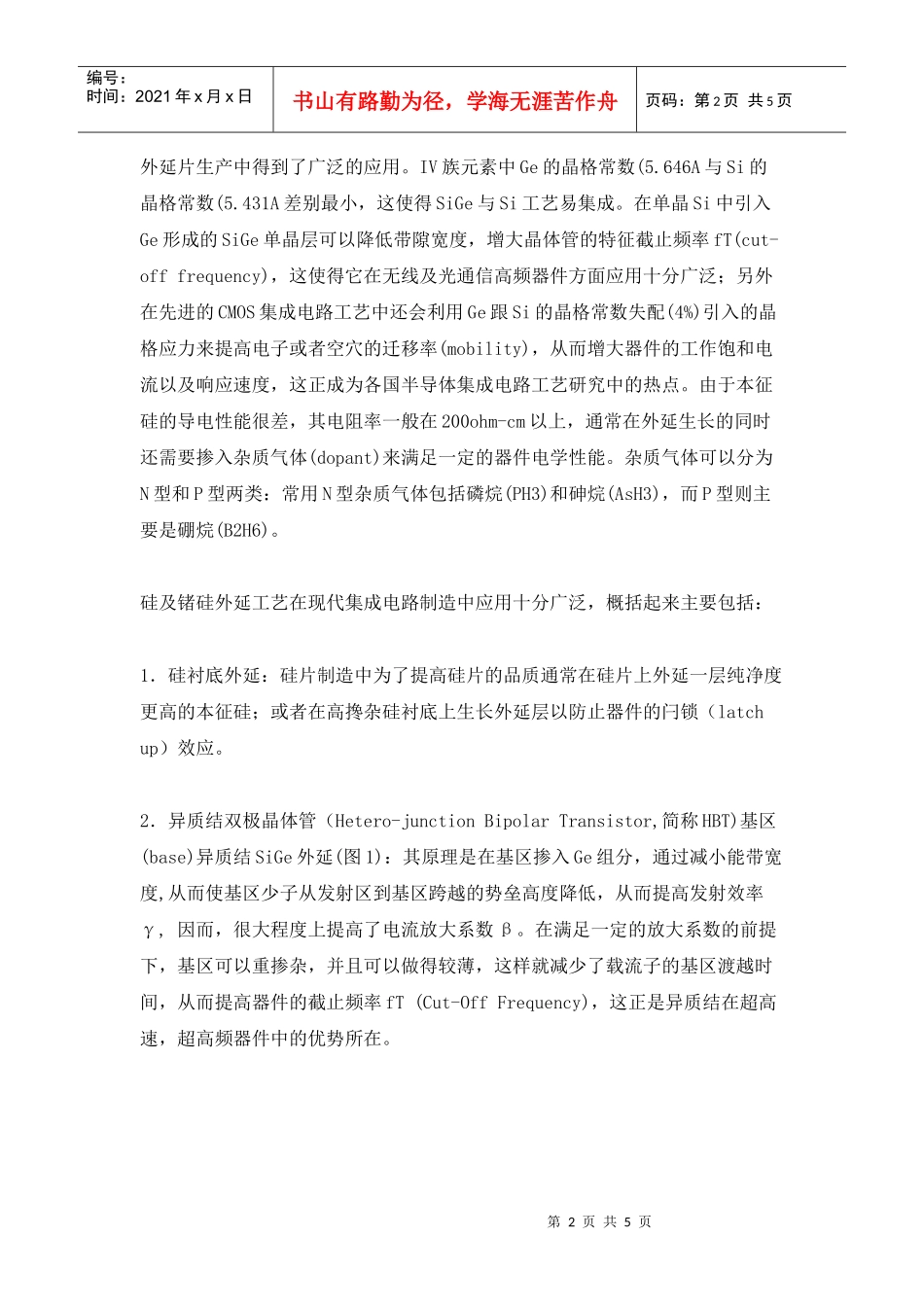

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页外延工艺在集成电路制造产业中的应用外延(Epitaxy,简称Epi)工艺是指在单晶衬底上生长一层跟衬底具有相同晶格排列的单晶材料，外延层可以是同质外延层(Si/Si)，也可以是异质外延层(SiGe/Si或SiC/Si等)；同样实现外延生长也有很多方法，包括分子束外延(MBE)，超高真空化学气相沉积(UHV/CVD)，常压及减压外延(ATM&RPEpi)等等。本文仅介绍广泛应用于半导体集成电路生产中衬底为硅材料的硅(Si)和锗硅(SiGe)外延工艺。根据生长方法可以将外延工艺分为两大类(表1)：全外延(BlanketEpi)和选择性外延(SelectiveEpi,简称SEG)。工艺气体中常用三种含硅气体源：硅烷(SiH4)，二氯硅烷(SiH2Cl2,简称DCS)和三氯硅烷(SiHCl3,简称TCS)；某些特殊外延工艺中还要用到含Ge和C的气体锗烷(GeH4)和甲基硅烷(SiH3CH3)；选择性外延工艺中还需要用到刻蚀性气体氯化氢(HCl)，反应中的载气一般选用氢气(H2)。外延选择性的实现一般通过调节外延沉积和原位(in-situ)刻蚀的相对速率大小来实现，所用气体一般为含氯(Cl)的硅源气体DCS，利用反应中Cl原子在硅表面的吸附小于氧化物或者氮化物来实现外延生长的选择性；由于SiH4不含Cl原子而且活化能低，一般仅应用于低温全外延工艺；而另外一种常用硅源TCS蒸气压低，在常温下呈液态，需要通过H2鼓泡来导入反应腔，但价格相对便宜，常利用其快速的生长率（可达到5um/min）来生长比较厚的硅外延层，这在硅第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页外延片生产中得到了广泛的应用。IV族元素中Ge的晶格常数(5.646A与Si的晶格常数(5.431A差别最小，这使得SiGe与Si工艺易集成。在单晶Si中引入Ge形成的SiGe单晶层可以降低带隙宽度，增大晶体管的特征截止频率fT(cut-offfrequency)，这使得它在无线及光通信高频器件方面应用十分广泛；另外在先进的CMOS集成电路工艺中还会利用Ge跟Si的晶格常数失配(4%)引入的晶格应力来提高电子或者空穴的迁移率(mobility)，从而增大器件的工作饱和电流以及响应速度，这正成为各国半导体集成电路工艺研究中的热点。由于本征硅的导电性能很差，其电阻率一般在200ohm-cm以上，通常在外延生长的同时还需要掺入杂质气体(dopant)来满足一定的器件电学性能。杂质气体可以分为N型和P型两类：常用N型杂质气体包括磷烷(PH3)和砷烷(AsH3)，而P型则主要是硼烷(B2H6)。硅及锗硅外延工艺在现代集成电路制造中应用十分广泛，概括起来主要包括：1．硅衬底外延：硅片制造中为了提高硅片的品质通常在硅片上外延一层纯净度更高的本征硅；或者在高搀杂硅衬底上生长外延层以防止器件的闩锁（latchup）效应。2．异质结双极晶体管（Hetero-junctionBipolarTransistor,简称HBT)基区(base)异质结SiGe外延(图1)：其原理是在基区掺入Ge组分，通过减小能带宽度,从而使基区少子从发射区到基区跨越的势垒高度降低，从而提高发射效率γ,因而，很大程度上提高了电流放大系数β。在满足一定的放大系数的前提下，基区可以重掺杂，并且可以做得较薄，这样就减少了载流子的基区渡越时间，从而提高器件的截止频率fT(Cut-OffFrequency)，这正是异质结在超高速，超高频器件中的优势所在。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页3．CMOS源(source)漏(drain)区选择性Si/SiGe外延：进入90nm工艺时代后，随着集成电路器件尺寸的大幅度减小，源漏极的结深越来越浅，需要采用选择性外延技术(SEG)以增厚源漏极(elevatedsource/drain)来作为后续硅化(silicide)反应的牺牲层(sacrificiallayer)(图2)，从而降低串联电阻，有报道称这项技术导致了饱和电流(Idsat)有15％的增加。而对于正在研发中的65/45nm技术工艺，有人采用对PMOS源漏极刻蚀后外延SiGe层来引入对沟道的压应力(compressivestress)(图3)，以提高空穴(hole)的迁移率(mobility)，据报道称实现了饱和电流(Idsat)35％的增加。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页应变硅(strainsilic...
