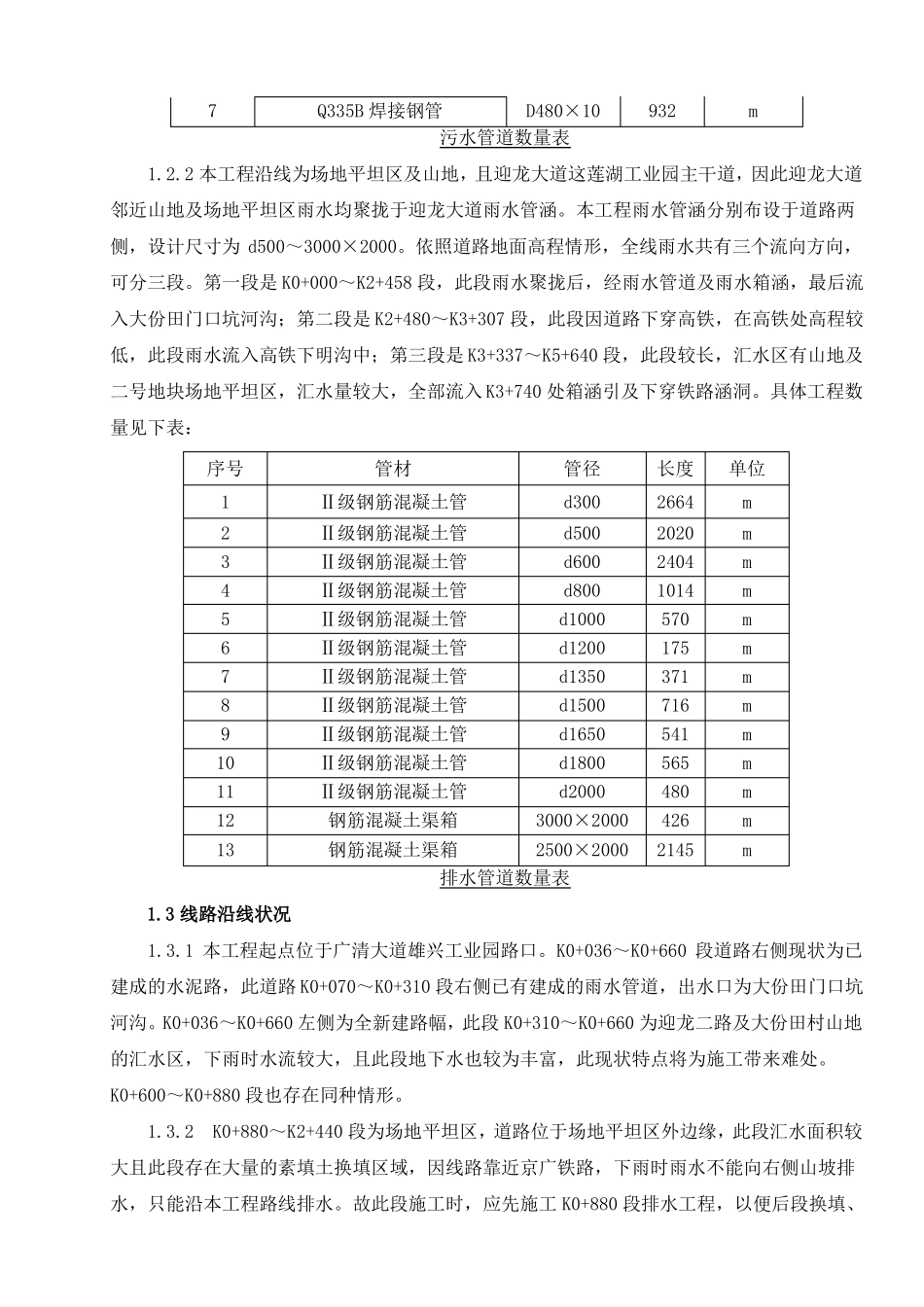

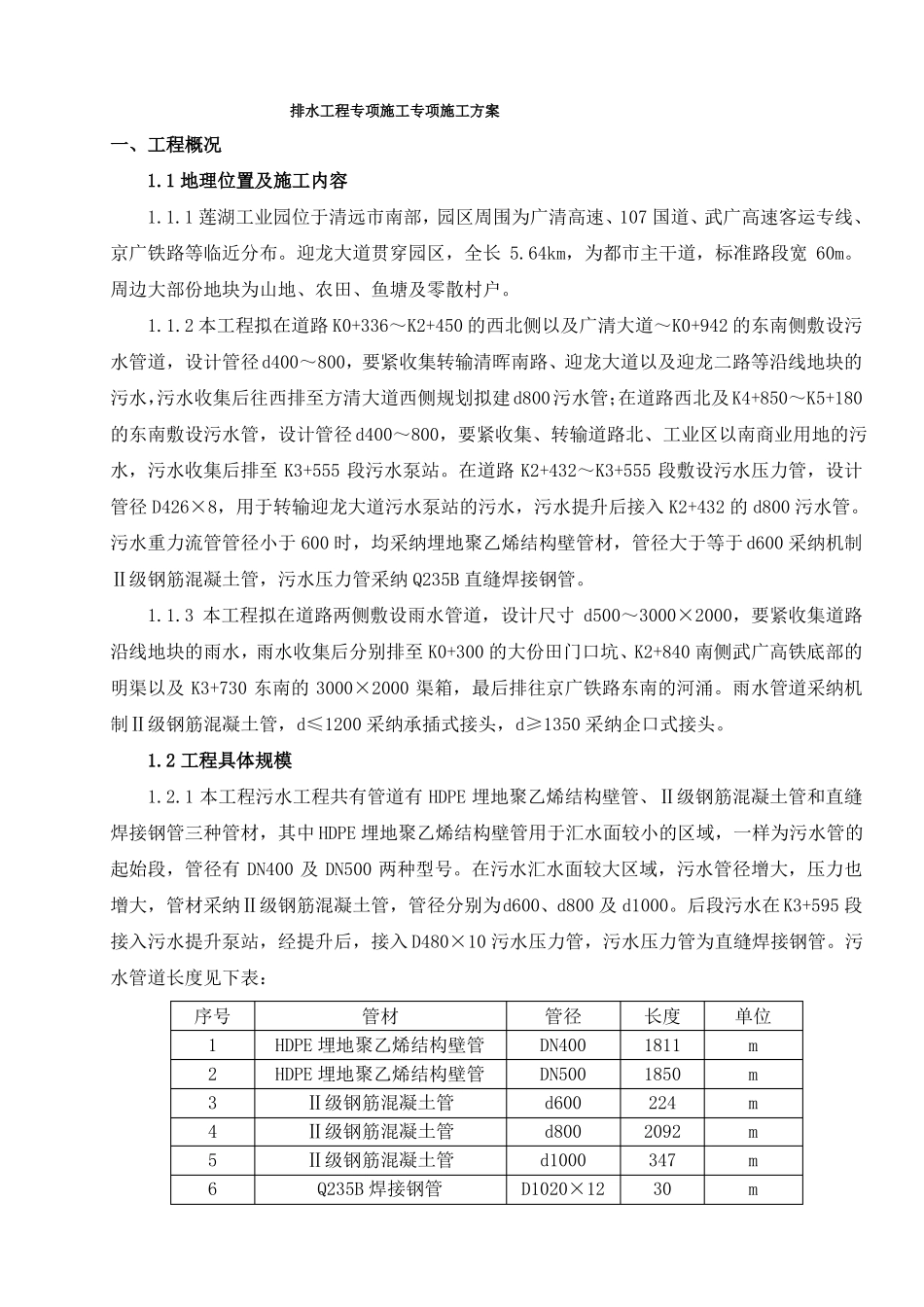

排水工程专项施工专项施工方案一、工程概况1.1地理位置及施工内容1.1.1莲湖工业园位于清远市南部，园区周围为广清高速、107国道、武广高速客运专线、京广铁路等临近分布。迎龙大道贯穿园区，全长5.64km，为都市主干道，标准路段宽60m。周边大部份地块为山地、农田、鱼塘及零散村户。1.1.2本工程拟在道路K0+336～K2+450的西北侧以及广清大道～K0+942的东南侧敷设污水管道，设计管径d400～800，要紧收集转输清晖南路、迎龙大道以及迎龙二路等沿线地块的污水，污水收集后往西排至方清大道西侧规划拟建d800污水管；在道路西北及K4+850～K5+180的东南敷设污水管，设计管径d400～800，要紧收集、转输道路北、工业区以南商业用地的污水，污水收集后排至K3+555段污水泵站。在道路K2+432～K3+555段敷设污水压力管，设计管径D426×8，用于转输迎龙大道污水泵站的污水，污水提升后接入K2+432的d800污水管。污水重力流管管径小于600时，均采纳埋地聚乙烯结构壁管材，管径大于等于d600采纳机制Ⅱ级钢筋混凝土管，污水压力管采纳Q235B直缝焊接钢管。1.1.3本工程拟在道路两侧敷设雨水管道，设计尺寸d500～3000×2000，要紧收集道路沿线地块的雨水，雨水收集后分别排至K0+300的大份田门口坑、K2+840南侧武广高铁底部的明渠以及K3+730东南的3000×2000渠箱，最后排往京广铁路东南的河涌。雨水管道采纳机制Ⅱ级钢筋混凝土管，d≤1200采纳承插式接头，d≥1350采纳企口式接头。1.2工程具体规模1.2.1本工程污水工程共有管道有HDPE埋地聚乙烯结构壁管、Ⅱ级钢筋混凝土管和直缝焊接钢管三种管材，其中HDPE埋地聚乙烯结构壁管用于汇水面较小的区域，一样为污水管的起始段，管径有DN400及DN500两种型号。在污水汇水面较大区域，污水管径增大，压力也增大，管材采纳Ⅱ级钢筋混凝土管，管径分别为d600、d800及d1000。后段污水在K3+595段接入污水提升泵站，经提升后，接入D480×10污水压力管，污水压力管为直缝焊接钢管。污水管道长度见下表：序号123456管材HDPE埋地聚乙烯结构壁管HDPE埋地聚乙烯结构壁管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Q235B焊接钢管管径DN400DN500d600d800d1000D1020×12长度18111850224209234730单位mmmmmm7Q335B焊接钢管D480×10污水管道数量表932m1.2.2本工程沿线为场地平坦区及山地，且迎龙大道这莲湖工业园主干道，因此迎龙大道邻近山地及场地平坦区雨水均聚拢于迎龙大道雨水管涵。本工程雨水管涵分别布设于道路两侧，设计尺寸为d500～3000×2000。依照道路地面高程情形，全线雨水共有三个流向方向，可分三段。第一段是K0+000～K2+458段，此段雨水聚拢后，经雨水管道及雨水箱涵，最后流入大份田门口坑河沟；第二段是K2+480～K3+307段，此段因道路下穿高铁，在高铁处高程较低，此段雨水流入高铁下明沟中；第三段是K3+337～K5+640段，此段较长，汇水区有山地及二号地块场地平坦区，汇水量较大，全部流入K3+740处箱涵引及下穿铁路涵洞。具体工程数量见下表：序号123456789101112131.3线路沿线状况1.3.1本工程起点位于广清大道雄兴工业园路口。K0+036～K0+660段道路右侧现状为已建成的水泥路，此道路K0+070～K0+310段右侧已有建成的雨水管道，出水口为大份田门口坑河沟。K0+036～K0+660左侧为全新建路幅，此段K0+310～K0+660为迎龙二路及大份田村山地的汇水区，下雨时水流较大，且此段地下水也较为丰富，此现状特点将为施工带来难处。K0+600～K0+880段也存在同种情形。1.3.2K0+880～K2+440段为场地平坦区，道路位于场地平坦区外边缘，此段汇水面积较大且此段存在大量的素填土换填区域，因线路靠近京广铁路，下雨时雨水不能向右侧山坡排水，只能沿本工程路线排水。故此段施工时，应先施工K0+880段排水工程，以便后段换填、管材Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管Ⅱ级钢筋混凝土管钢筋混凝土渠箱管径d300d500d600d800d1000d1200d1350d1500d1650d1800d20003000×2000长度26642020240410145701753717165415654804262145单位mmmmmmmmmmmmm钢...
