钢结构焊接问题整改方案VIP专享VIP免费

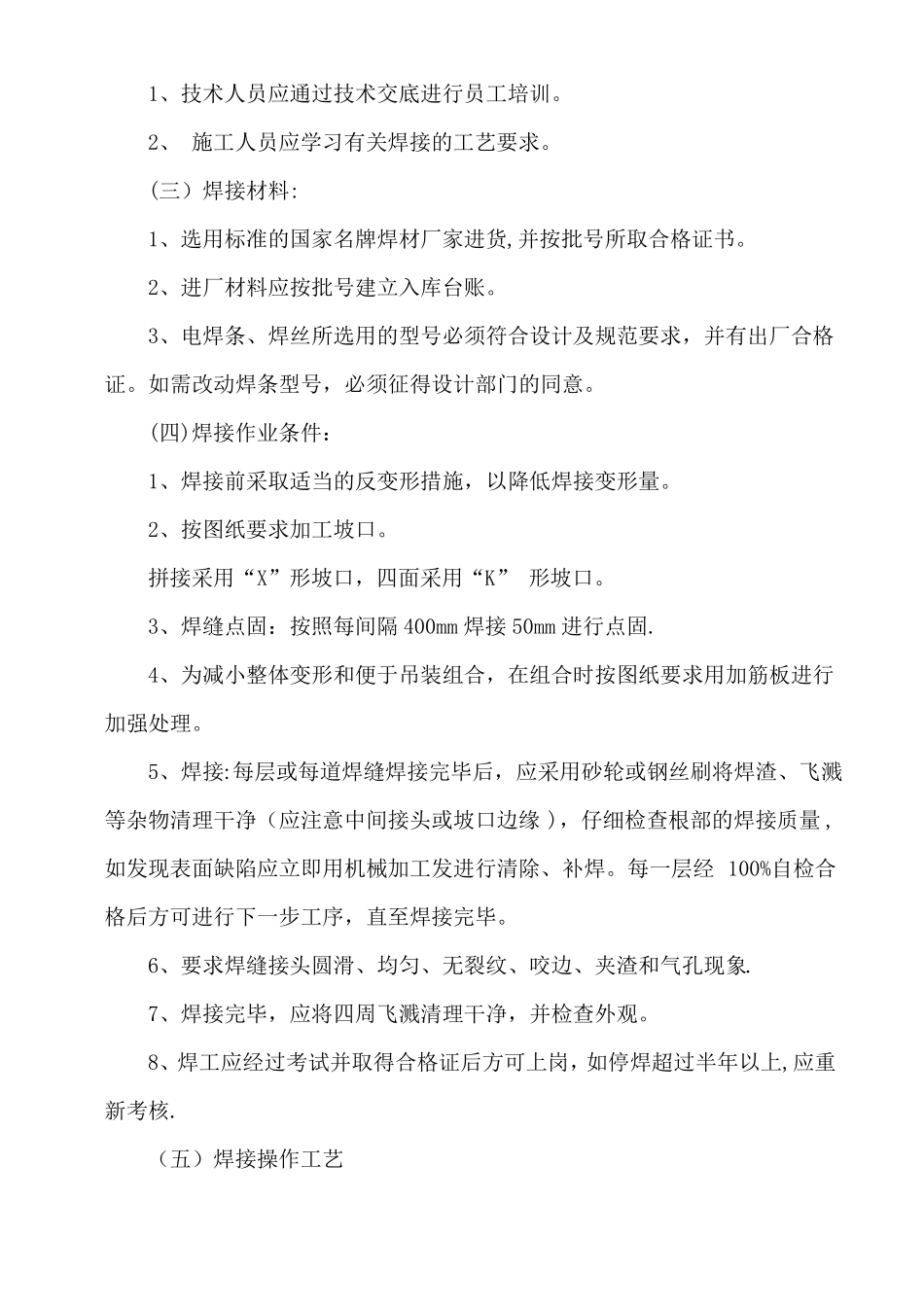

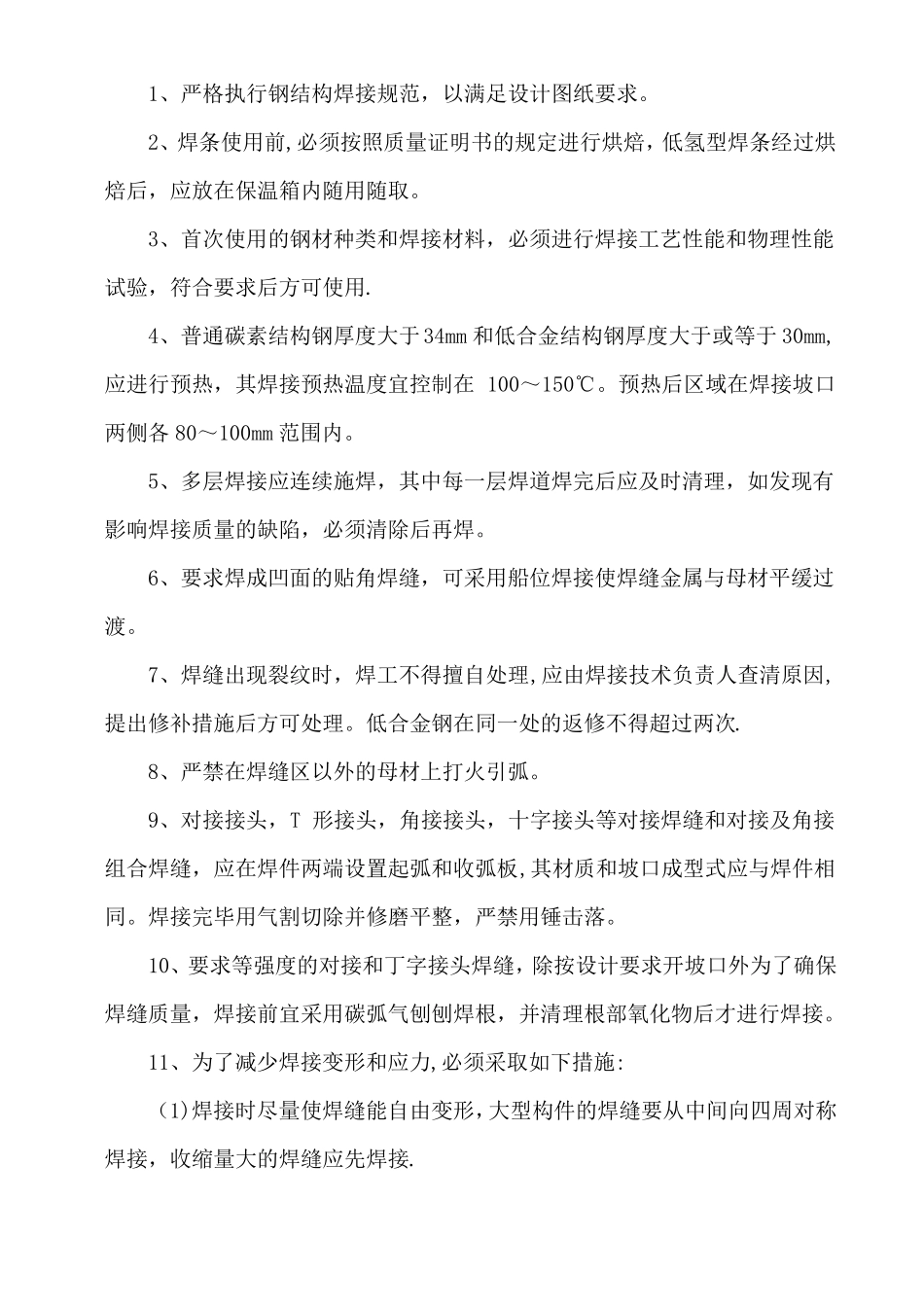

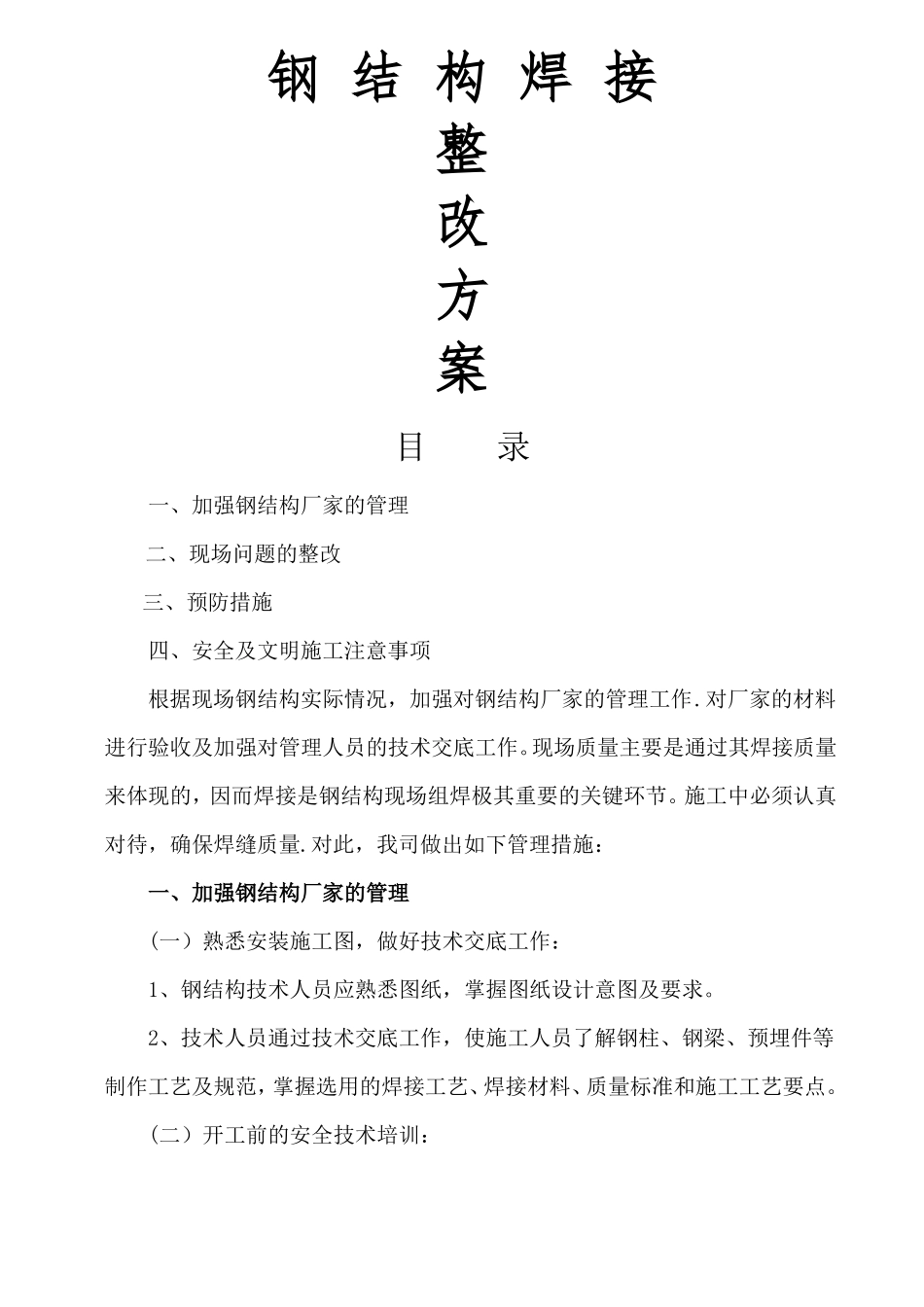

钢结构焊接整改方案目录一、加强钢结构厂家的管理二、现场问题的整改三、预防措施四、安全及文明施工注意事项根据现场钢结构实际情况，加强对钢结构厂家的管理工作.对厂家的材料进行验收及加强对管理人员的技术交底工作。现场质量主要是通过其焊接质量来体现的，因而焊接是钢结构现场组焊极其重要的关键环节。施工中必须认真对待，确保焊缝质量.对此，我司做出如下管理措施：一、加强钢结构厂家的管理(一）熟悉安装施工图，做好技术交底工作：1、钢结构技术人员应熟悉图纸，掌握图纸设计意图及要求。2、技术人员通过技术交底工作，使施工人员了解钢柱、钢梁、预埋件等制作工艺及规范，掌握选用的焊接工艺、焊接材料、质量标准和施工工艺要点。(二）开工前的安全技术培训：1、技术人员应通过技术交底进行员工培训。2、施工人员应学习有关焊接的工艺要求。(三）焊接材料:1、选用标准的国家名牌焊材厂家进货,并按批号所取合格证书。2、进厂材料应按批号建立入库台账。3、电焊条、焊丝所选用的型号必须符合设计及规范要求，并有出厂合格证。如需改动焊条型号，必须征得设计部门的同意。(四)焊接作业条件：1、焊接前采取适当的反变形措施，以降低焊接变形量。2、按图纸要求加工坡口。拼接采用“X”形坡口，四面采用“K”形坡口。3、焊缝点固：按照每间隔400mm焊接50mm进行点固.4、为减小整体变形和便于吊装组合，在组合时按图纸要求用加筋板进行加强处理。5、焊接:每层或每道焊缝焊接完毕后，应采用砂轮或钢丝刷将焊渣、飞溅等杂物清理干净（应注意中间接头或坡口边缘)，仔细检查根部的焊接质量,如发现表面缺陷应立即用机械加工发进行清除、补焊。每一层经100%自检合格后方可进行下一步工序，直至焊接完毕。6、要求焊缝接头圆滑、均匀、无裂纹、咬边、夹渣和气孔现象.7、焊接完毕，应将四周飞溅清理干净，并检查外观。8、焊工应经过考试并取得合格证后方可上岗，如停焊超过半年以上,应重新考核.（五）焊接操作工艺1、严格执行钢结构焊接规范，以满足设计图纸要求。2、焊条使用前,必须按照质量证明书的规定进行烘焙，低氢型焊条经过烘焙后，应放在保温箱内随用随取。3、首次使用的钢材种类和焊接材料，必须进行焊接工艺性能和物理性能试验，符合要求后方可使用.4、普通碳素结构钢厚度大于34mm和低合金结构钢厚度大于或等于30mm,应进行预热，其焊接预热温度宜控制在100～150℃。预热后区域在焊接坡口两侧各80～100mm范围内。5、多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响焊接质量的缺陷，必须清除后再焊。6、要求焊成凹面的贴角焊缝，可采用船位焊接使焊缝金属与母材平缓过渡。7、焊缝出现裂纹时，焊工不得擅自处理,应由焊接技术负责人查清原因,提出修补措施后方可处理。低合金钢在同一处的返修不得超过两次.8、严禁在焊缝区以外的母材上打火引弧。9、对接接头，T形接头，角接接头，十字接头等对接焊缝和对接及角接组合焊缝，应在焊件两端设置起弧和收弧板,其材质和坡口成型式应与焊件相同。焊接完毕用气割切除并修磨平整，严禁用锤击落。10、要求等强度的对接和丁字接头焊缝，除按设计要求开坡口外为了确保焊缝质量，焊接前宜采用碳弧气刨刨焊根，并清理根部氧化物后才进行焊接。11、为了减少焊接变形和应力,必须采取如下措施:（1)焊接时尽量使焊缝能自由变形，大型构件的焊缝要从中间向四周对称焊接，收缩量大的焊缝应先焊接.（2)对称布置的焊缝应由成对焊工同时焊接.（3）焊接结构的变形矫正。1）机械矫正：用机械力的作用去矫正变形,可采用锤击焊缝法，也可用压力机械矫正变形.2）火焰矫正，又称人工矫正。利用金属局部受火焰加热后的收缩所引起的变形去抵消已经产生的焊接变形。（六）保证焊缝外观质量的措施1、对口错口值要满足技术要求，该项工作由安装工完成，焊工及质检员验收把关。2、当前项满足要求时，控制影响外观质量的另外几个表面缺陷,即表面裂纹及表面未熔合、表面气孔、咬边、焊接角变形.3、防止表面裂纹及表面未熔合:填满弧坑防止弧坑裂纹。控制焊接电流不宜过小，焊条或焊丝与坡口保持一定的角度，防止出现表面未熔合.4、防止表面气孔：母材...
