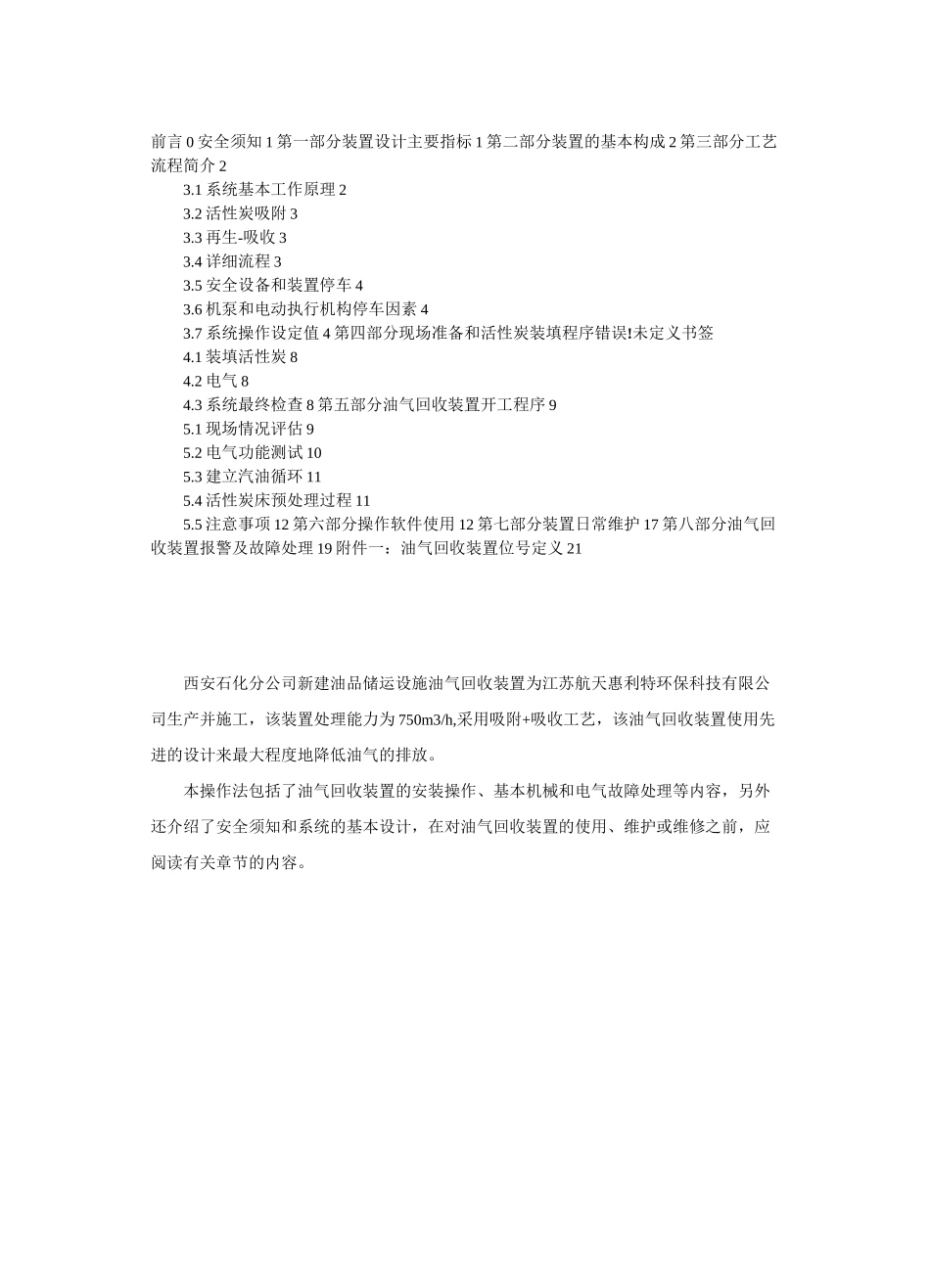

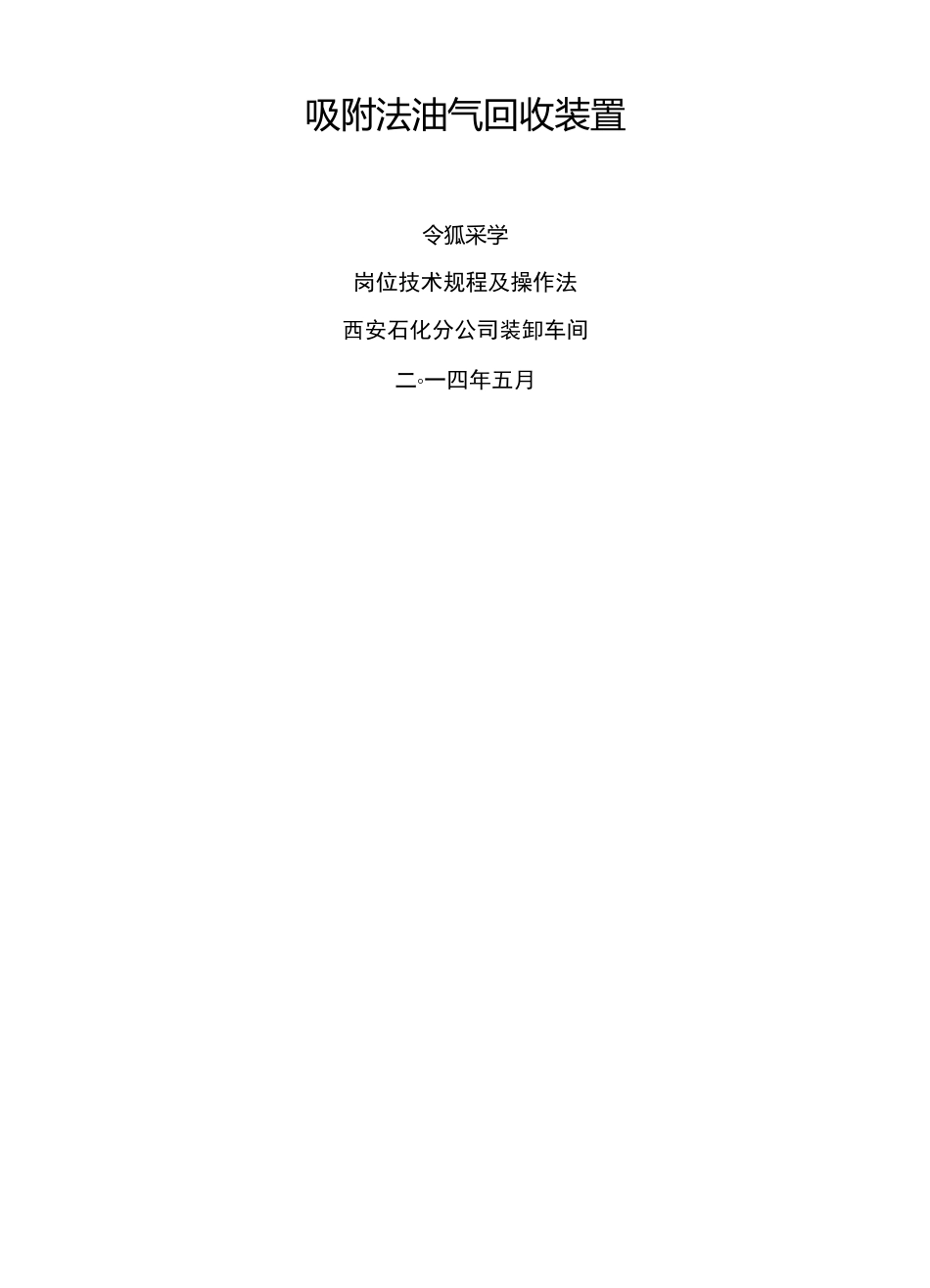

吸附法油气回收装置令狐采学岗位技术规程及操作法西安石化分公司装卸车间二◦一四年五月前言0安全须知1第一部分装置设计主要指标1第二部分装置的基本构成2第三部分工艺流程简介23.1系统基本工作原理23.2活性炭吸附33.3再生-吸收33.4详细流程33.5安全设备和装置停车43.6机泵和电动执行机构停车因素43.7系统操作设定值4第四部分现场准备和活性炭装填程序错误!未定义书签4.1装填活性炭84.2电气84.3系统最终检查8第五部分油气回收装置开工程序95.1现场情况评估95.2电气功能测试105.3建立汽油循环115.4活性炭床预处理过程115.5注意事项12第六部分操作软件使用12第七部分装置日常维护17第八部分油气回收装置报警及故障处理19附件一：油气回收装置位号定义21西安石化分公司新建油品储运设施油气回收装置为江苏航天惠利特环保科技有限公司生产并施工，该装置处理能力为750m3/h,采用吸附+吸收工艺，该油气回收装置使用先进的设计来最大程度地降低油气的排放。本操作法包括了油气回收装置的安装操作、基本机械和电气故障处理等内容，另外还介绍了安全须知和系统的基本设计，在对油气回收装置的使用、维护或维修之前，应阅读有关章节的内容。令狐采学令狐采学安全须知本操作法中所描述的信息来自于实践操作和一般常识。它们是一些指导性内容，并且没有涵盖所有的方面。为了人身和设备的安全，要针对不同的场合环境做出相应的判断和评价来使用这些信息。油气回收装置中汽油油气处于爆炸范围之内（1.4%-7.6%体积比），因此在本装置及存在爆炸性气体的任何回收系统附近工作时，要特别注意安全。在设备的附近严禁明火或焊接作业，在系统未经过处理保证安全的情况下，禁止进行维护作业。根据所要进行的维护作业的要求，装置应采取适当的安全处理措施吹扫所有的油气管线，在油气管线出入口安装盲板，在汽油线上安装盲板，排出汽油管线内的残液，在必要的设备上挂停工标志牌，所有的明火作业必须得到相应的许可，并遵守现场有关的特定程序。油气回收装置的吸附床内装有活性炭，湿活性炭可以从空气中吸附氧气。因此，在该系统中作业要具备相关的安全知识，在有些情况下进入设备要配备呼吸设备，并遵从进入受限空间的有关操作规程。本操作法中包含有关活性炭安全数据表，在进行维护作业前，必须通读该信息，并充分理解其内容。油气回收装置内的液体系统都有排放管线敷设至装置边缘，设计这些排放系统是为了在维护作业时排出液体，最大限度地防止作业人员接触汽油，在维护作业过程中排放的液体，必须根据现场的有关规定进行妥善处理。第一部分装置设计主要指标型号:BVRE-750油气处理能力：750m3/h；油气回收率：＞95%；电源电压：三相，AC380V±10%,50Hz；环境温度：-20°C〜40°C；环境湿度：5%〜72%；装车数据装车类型:汽车,火车令狐采学令狐采学令狐采学令狐采学发车线输送的汽油喷淋吸收。系统中所有回收的产品用泵打回汽油储罐（与加氢汽油进罐线汇合），返回的富汽油在储罐中被稀释，对油品性质影响很小。3.2活性炭吸附在设计时根据油气的流量确定活性炭罐的几何形状和尺寸，防止系统压降过大而影响装车，系统在峰值装车量时的最大压降为100mm水柱。另一些影响活性炭吸附容器设计和结构是VOC被回收时放出的吸附热，及如何进行吸附器压力恢复，防止活性炭的磨损，以及如何通过适当的流量设计以维持正确的气体流速、接触时间，以得到有效的活性炭与VOC接触。所有这些都在活性炭吸附容器的设计中充分考虑，并有足够的安全余量。所填充活性炭的几个主要指标包括汽油吸附容量、水分、灰份等。3.3再生-吸收再生过程必须将所有在活性炭中吸附的VOCs脱附下来，在脱附的最后阶段要引入少量的空气。脱附的基本原理是降低活性炭床的压力，使VOCs从活性炭的孔隙结构中脱离出来，并进入真空泵，在循环的最后阶段，也就是深度真空再生时，引入少量的空气，会有利于脱附更多的VOCs，当然系统中引入过量的空气也会产生不利的影响。通过真空泵后，被压缩的VOCs直接进入填料塔，与自罐区来的常温贫油逆流接触被吸收下来，塔顶少量油气返回活性炭床，与装车产生的油气混合后进入活性炭床再次被吸附。3.4详细流程装置由...
