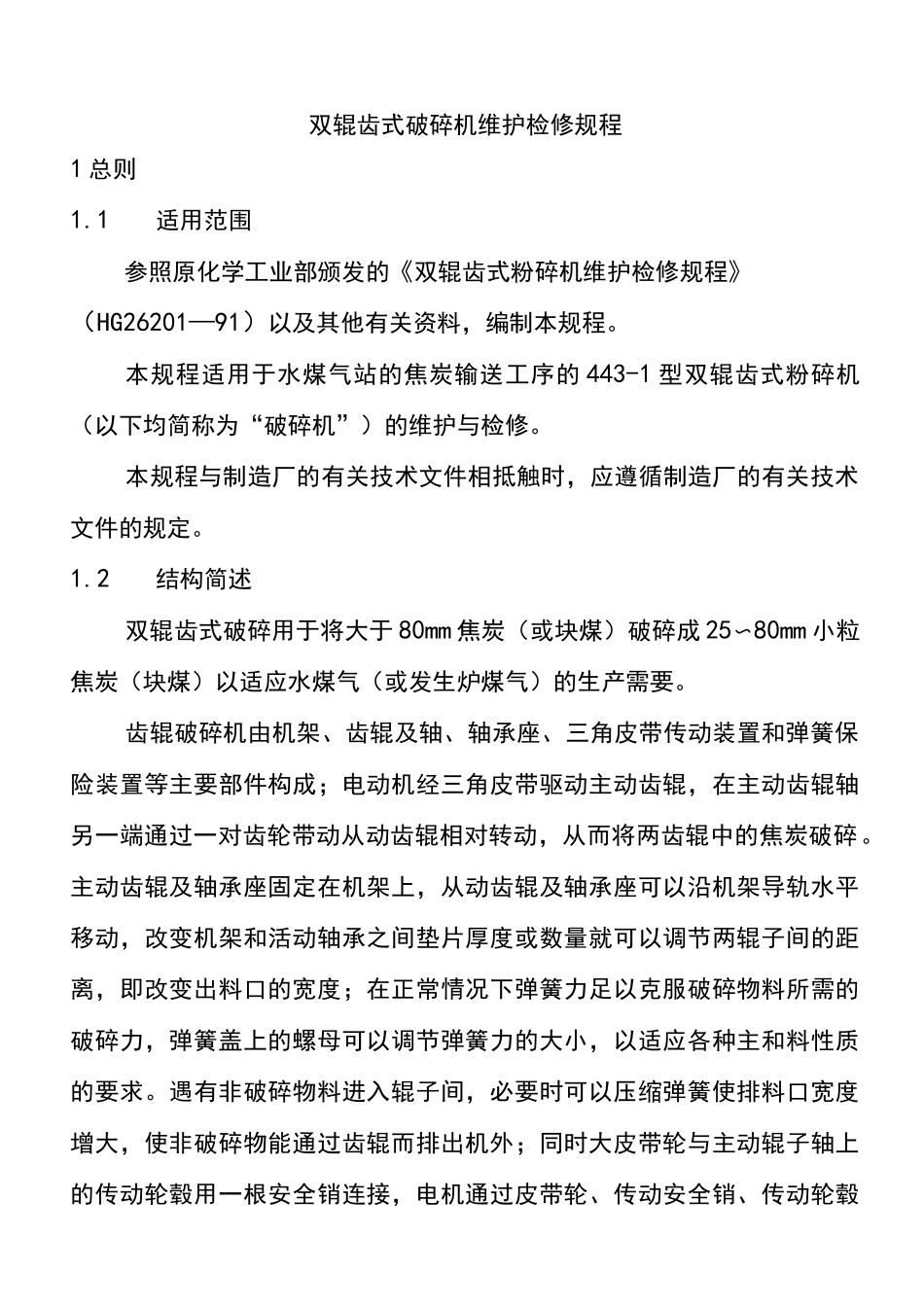

双辊齿式破碎机维护检修规程1总则1.1适用范围参照原化学工业部颁发的《双辊齿式粉碎机维护检修规程》（HG26201—91）以及其他有关资料，编制本规程。本规程适用于水煤气站的焦炭输送工序的443-1型双辊齿式粉碎机（以下均简称为“破碎机”）的维护与检修。本规程与制造厂的有关技术文件相抵触时，应遵循制造厂的有关技术文件的规定。1.2结构简述双辊齿式破碎用于将大于80mm焦炭（或块煤）破碎成25〜80mm小粒焦炭（块煤）以适应水煤气（或发生炉煤气）的生产需要。齿辊破碎机由机架、齿辊及轴、轴承座、三角皮带传动装置和弹簧保险装置等主要部件构成；电动机经三角皮带驱动主动齿辊，在主动齿辊轴另一端通过一对齿轮带动从动齿辊相对转动，从而将两齿辊中的焦炭破碎。主动齿辊及轴承座固定在机架上，从动齿辊及轴承座可以沿机架导轨水平移动，改变机架和活动轴承之间垫片厚度或数量就可以调节两辊子间的距离，即改变出料口的宽度；在正常情况下弹簧力足以克服破碎物料所需的破碎力，弹簧盖上的螺母可以调节弹簧力的大小，以适应各种主和料性质的要求。遇有非破碎物料进入辊子间，必要时可以压缩弹簧使排料口宽度增大，使非破碎物能通过齿辊而排出机外；同时大皮带轮与主动辊子轴上的传动轮毂用一根安全销连接，电机通过皮带轮、传动安全销、传动轮毂将动力传递到主动轴上。传动安全销是一根中间切有一道凹槽的销轴，一旦由于弹簧过紧、排料口宽度过小或有无法破碎的铁块、硬物等进入破碎机而无法通过齿辊并造成负荷过大时，传动安全销将在凹槽处折断，皮带轮在辊子轴上空转以避免破碎机受损。443-1型双辊齿式破碎机主要技术性能如下。工作介质焦炭或无烟煤；辊子直径0400;进料粒度>80mm;出料粒度25〜80mm；生产能力20吨/小时；配套电机10KW，740ypm。2.完好标准2.1零、部件2.1.1破碎机的零、部件完整齐全，质量符合要求。2.1.2基础、机身稳固，各部位连接螺栓紧固，符合技术要求。2.1.3两齿辊轴之间，齿辊轴与机体之间各部间隙符合要求。2.1.4传动齿轮磨损不超过规定要求，啮合良好。2.1.5三角皮带及皮带轮等传动装置磨损不超过规定要求，传动平稳。2.1.6轴承的磨损在规定要求之内。2.2运行性能2.2.1设备运转平稳，无异常振动和杂音，电机温升和电流不超过允许值。2.2.2设备达到铭牌出力或查定能力，满足生产需要。2.2.3润滑良好，注油装置完整好用，油质符合规定要求。2.2.4各轴承部位温度不超过65°C。2.3技术资料2.3.1设备档案齐全，各项数据填写及时、准确；设备档案应包括如下内容：2.3.1.1破碎机的出厂合格证、质量证明书，开箱检验记录。2.3.1.2破碎机的安装、验收和性能试验记录齐全。2.3.1.3破碎机的设备履历卡片及运行、检测、检修、验收、缺陷和事故记录，润滑油分析和更换记录等齐全、准确。2.3.1.4破碎机的总装配图、主要零部件图及易损件图等齐全。2.3.2破碎机的操作规程、安全规程和维护检修规程齐全。2.4设备及环境2.4.1设备整洁，表面无灰尘、油垢。2.4.2设备及管道无跑、冒、滴、漏。2.4.3设备周围环境整洁，无积水、杂物。3.齿辊破碎机的维护3.1维护3.1.1齿辊破碎机及其附件应完整、可靠，材质符合设计要求，机体表面及其周围要保持清洁，无灰尘和油垢。3.1.2操作人员应经过考核合格后持证上岗，要做到“四懂”“三会”（即懂结构、懂原理、懂性能、懂用途；会使用、会维护保养、会排除故障）。3.1.3破碎机在运行中，操作人员应按照岗位操作法的要求，定时、定点、定线地进行巡回检查，每小时至少一次。检查内容为：3.1.3.1破碎机运行是否平稳，有无杂音、异常振动，各轴承部位是否正常。3.1.3.2检查电机、传动皮带及齿轮运转情况。3.1.3.3检查各连接螺栓有无松动现象。3.1.4严格执行《设备润滑管理制度》，定人、定点、定质、定量、定时添加或更换润滑脂。一般情况下，轴承部位每月添加一次润滑脂，每年更换一次润滑油脂。3.1.5破碎机长期运行后，因辊齿或辊面磨损使排料口宽度增加，因此应经常检查排出焦炭的粒度，必要时应调节活动辊子的位置，调节时要保持两个辊子互相平行，防止歪斜。3.1.6破碎机开动前应检查双辊间有无铁块或杂物等卡住，应将所有杂物清理...
