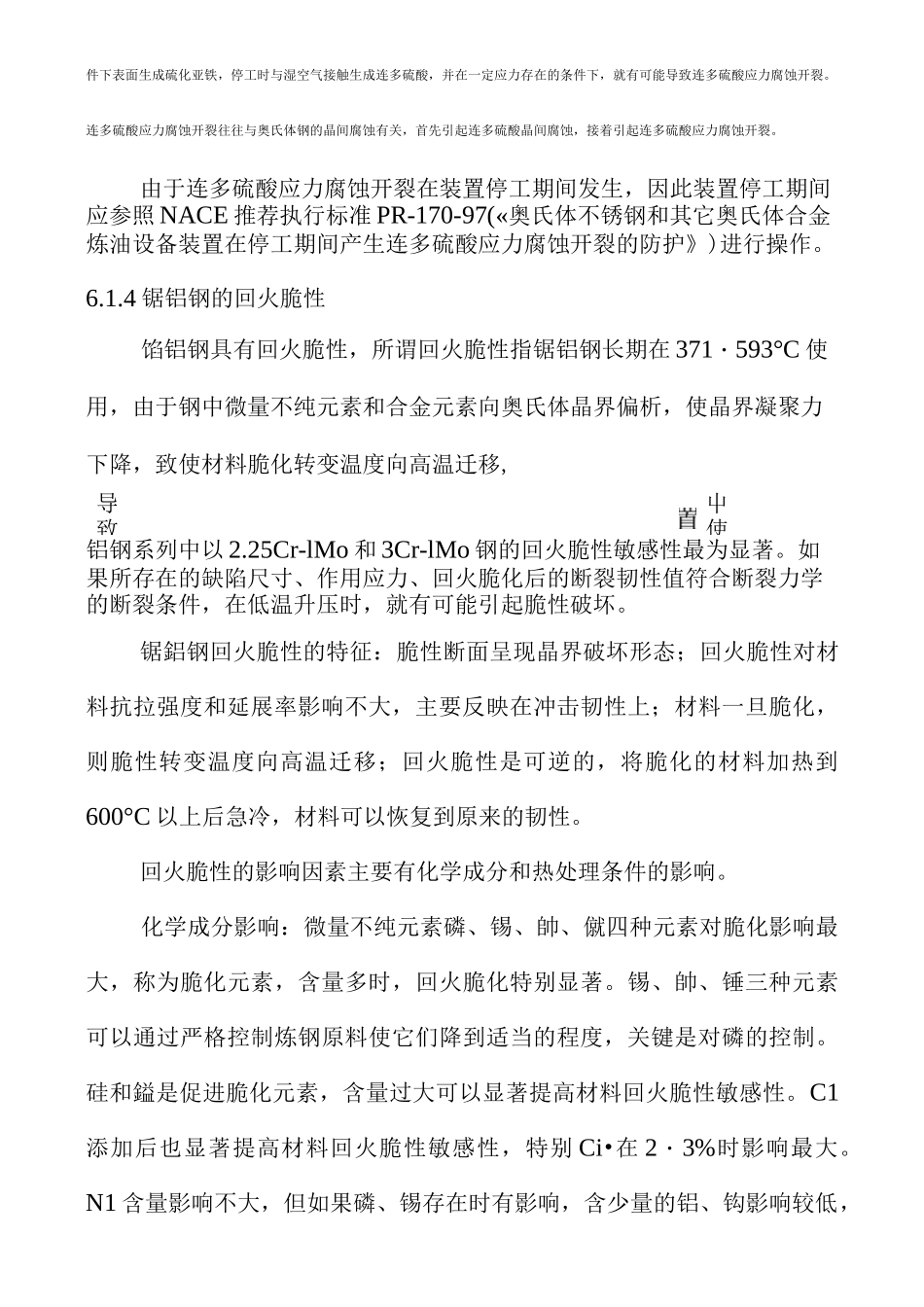

加氢裂化装置的腐蚀与防护加氢裂化是炼油厂重要的二次加工手段，可以获得高质量的轻质燃料油。其特点是对原料适应性强，可加工直镭重柴油、催化裂化循环油、焦化镭出油，甚至可以用脱沥青重残油生产汽油、航煤、和低凝点柴油。其次，生产方案灵活，可根据不同的季节改变生产方案，并且产品质量好，产品收率高。加氢裂化操作条件：温度380-450°C,操作压力8-20Mpa,采用的催化剂含有Pt、Pd、W、Mo、Ni、Co等金属氧化物作为加氢组分，以硅酸铝、氟化氧化铝或结晶硅铝酸盐为载体。原料油经加氢、裂化、异构化等反应转化为轻油产品，收率一般可达100%（体积），可以获得优质重整原料、高辛烷值汽油、航煤、和低凝点柴油，同时产品含硫、氮、烯坯低，安定性好。加工含酸、高酸原油主要对原料油进料系统有严重影响，加氢反应器也应选择防护措施。6.1腐蚀形态6.1.1氢损伤高温高压条件下扩散在钢中的氢与钢中不稳定的碳反应生成甲烷，可引起钢的内部脱碳，甲烷不能从钢中逸出，聚集在晶界及其附近的空隙、夹杂物等不连续处，压力不断升高，形成微小裂纹和鼓泡，钢材的延展性、韧性等显著降低，随之变成较大的裂纹，致使钢最终破坏。因为路铝钢具有良好的高温力学性能和抗氢损伤性能,近年来加氢反应器大多选用2.25CrlMo钢制造。6.1.2堆焊层氢致开裂在高温高压的氢气氛中，氢气扩散侵入钢材，当反应器停工冷却过程中，温度降至150°C以下时，由于氢气来不及向外释放,钢中吸藏了一定量的氢，这样在一定条件下就有可能发生开裂。裂纹的产生和钢中的氢气含量有很大关系，曾经有实验证明，停工7个月后的加氢反应器，堆焊层仍有29ppm的氢含量，在堆焊层上取样进行弯曲实验，弯曲角度在19-750范围内试样就发生了开裂，取试样进行脱氢处理后，试样中氢含量降到1.2ppm,试样弯曲到1800也没有发生开裂。实验证明了氢脆的危害性，同时也证明了氢脆是可逆的。另外，一旦有。相的叠加作用，将会导致堆焊层的延展性能进一步损失。反应器基材与堆焊层界面剥离现象是氢致裂纹长大的一种形式。由于反应器在高温高压条件下操作，金属内部吸藏有大量的氢，在高温状况和低温状况下，氢气在基材和堆焊层中的饱和溶解度变化不一致，一旦停工，氢气不能完全释放，在界面层聚集，导致界面层脆化造成的。另外，熔合层上的应力和不锈钢堆焊层的化学成分也是重要的影响因素。所以装置停工应采用氢较为彻底释放的方案，即停工时冷却速度尽量放缓，在较高的温度多停留一段时间，严格遵循操作规程，避免异常升温和紧急停工。6.1.3连多硫酸应力腐蚀开裂加氢反应器内件和堆焊层为抗高温硫化氢腐蚀一般选用奥氏体不锈钢，该材料长期在高温下和氢以及硫化氢接触，操作条导致屮使件下表面生成硫化亚铁，停工时与湿空气接触生成连多硫酸，并在一定应力存在的条件下，就有可能导致连多硫酸应力腐蚀开裂。连多硫酸应力腐蚀开裂往往与奥氏体钢的晶间腐蚀有关，首先引起连多硫酸晶间腐蚀，接着引起连多硫酸应力腐蚀开裂。由于连多硫酸应力腐蚀开裂在装置停工期间发生，因此装置停工期间应参照NACE推荐执行标准PR-170-97(«奥氏体不锈钢和其它奥氏体合金炼油设备装置在停工期间产生连多硫酸应力腐蚀开裂的防护》)进行操作。6.1.4锯铝钢的回火脆性馅铝钢具有回火脆性，所谓回火脆性指锯铝钢长期在371・593°C使用，由于钢中微量不纯元素和合金元素向奥氏体晶界偏析，使晶界凝聚力下降，致使材料脆化转变温度向高温迁移,铝钢系列中以2.25Cr-lMo和3Cr-lMo钢的回火脆性敏感性最为显著。如果所存在的缺陷尺寸、作用应力、回火脆化后的断裂韧性值符合断裂力学的断裂条件，在低温升压时，就有可能引起脆性破坏。锯鋁钢回火脆性的特征：脆性断面呈现晶界破坏形态；回火脆性对材料抗拉强度和延展率影响不大，主要反映在冲击韧性上；材料一旦脆化，则脆性转变温度向高温迁移；回火脆性是可逆的，将脆化的材料加热到600°C以上后急冷，材料可以恢复到原来的韧性。回火脆性的影响因素主要有化学成分和热处理条件的影响。化学成分影响：微量不纯元素磷、锡、帥、僦四种元素对脆化影响最大，称为脆化元素，含量多时，回火脆化特别显著。锡、帥、锤三种...
