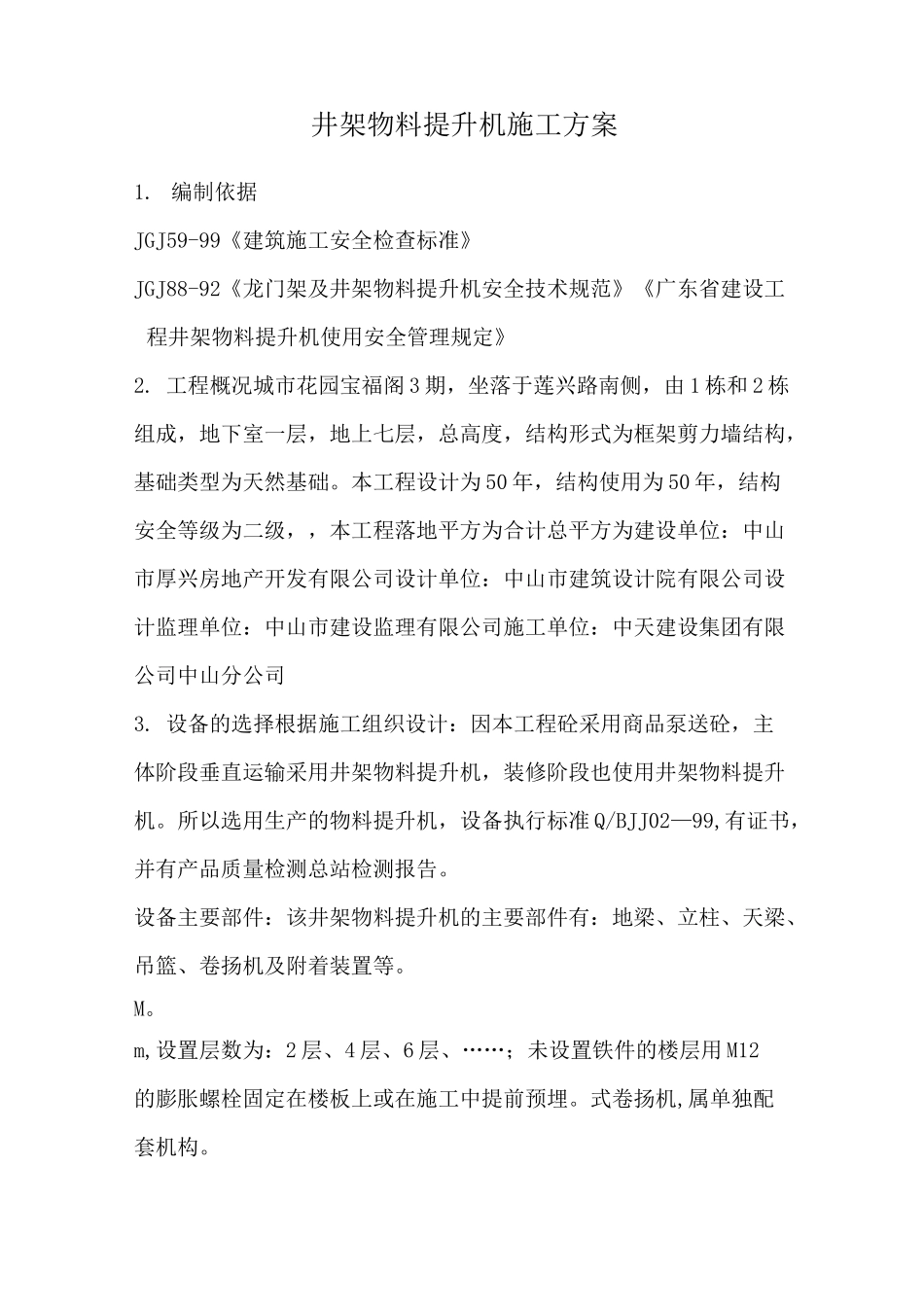

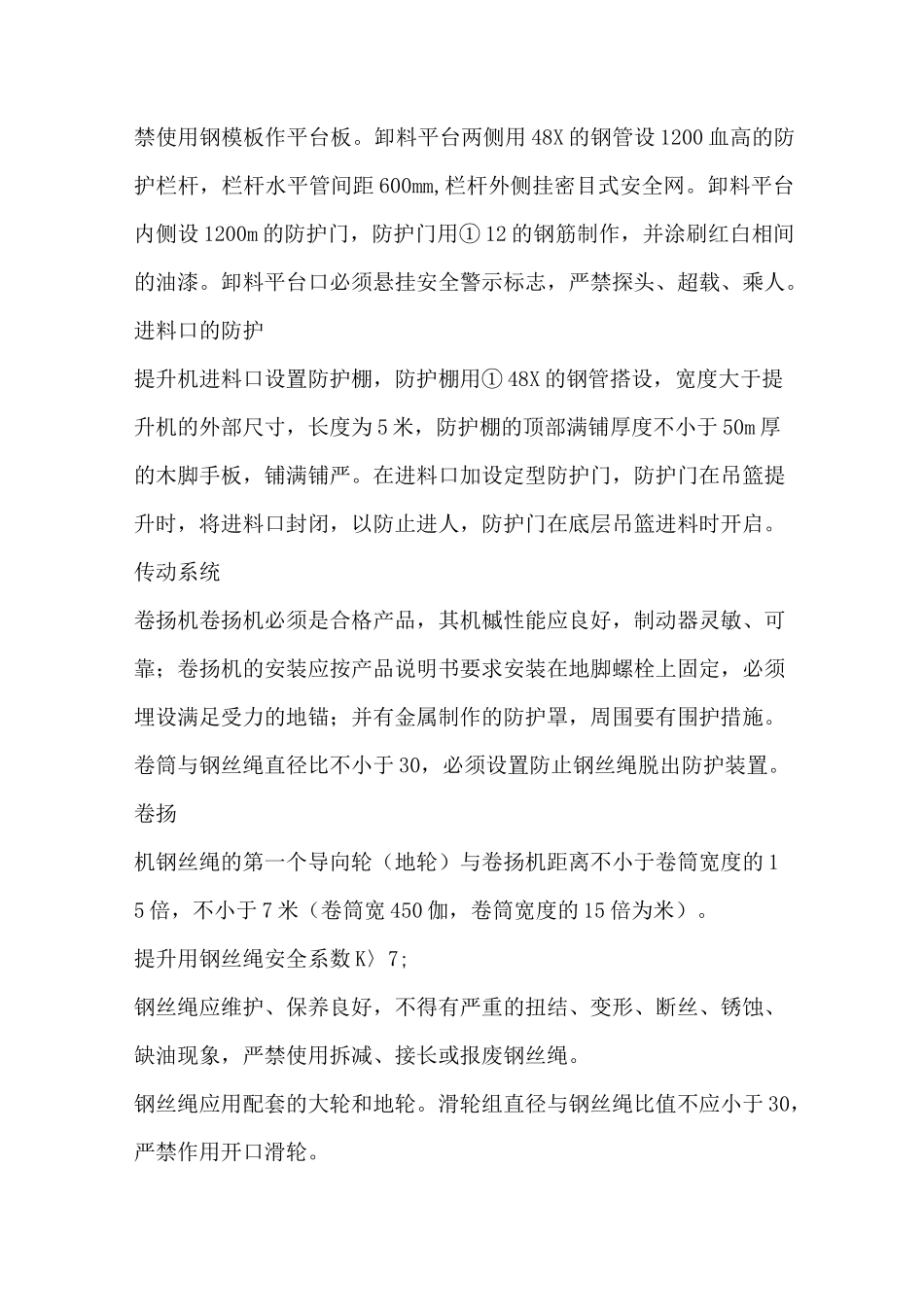

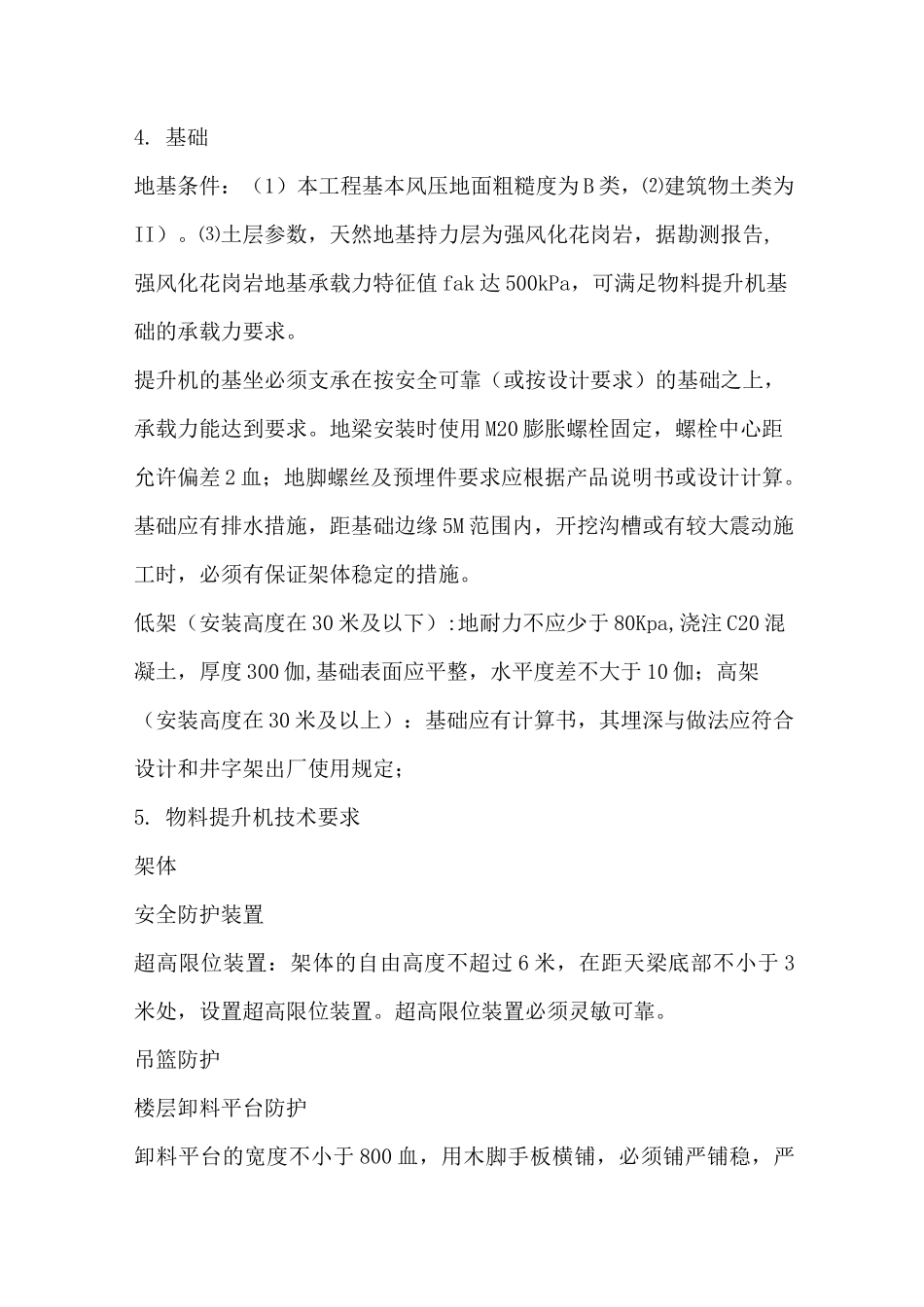

井架物料提升机施工方案1.编制依据JGJ59-99《建筑施工安全检查标准》JGJ88-92《龙门架及井架物料提升机安全技术规范》《广东省建设工程井架物料提升机使用安全管理规定》2.工程概况城市花园宝福阁3期,坐落于莲兴路南侧,由1栋和2栋组成,地下室一层,地上七层,总高度,结构形式为框架剪力墙结构,基础类型为天然基础。本工程设计为50年,结构使用为50年,结构安全等级为二级,,本工程落地平方为合计总平方为建设单位:中山市厚兴房地产开发有限公司设计单位:中山市建筑设计院有限公司设计监理单位:中山市建设监理有限公司施工单位:中天建设集团有限公司中山分公司3.设备的选择根据施工组织设计:因本工程砼采用商品泵送砼,主体阶段垂直运输采用井架物料提升机,装修阶段也使用井架物料提升机。所以选用生产的物料提升机,设备执行标准Q/BJJ02—99,有证书,并有产品质量检测总站检测报告。设备主要部件:该井架物料提升机的主要部件有:地梁、立柱、天梁、吊篮、卷扬机及附着装置等。M。m,设置层数为:2层、4层、6层、……;未设置铁件的楼层用M12的膨胀螺栓固定在楼板上或在施工中提前预埋。式卷扬机,属单独配套机构。4.基础地基条件:(1)本工程基本风压地面粗糙度为B类,⑵建筑物土类为II)。⑶土层参数,天然地基持力层为强风化花岗岩,据勘测报告,强风化花岗岩地基承载力特征值fak达500kPa,可满足物料提升机基础的承载力要求。提升机的基坐必须支承在按安全可靠(或按设计要求)的基础之上,承载力能达到要求。地梁安装时使用M20膨胀螺栓固定,螺栓中心距允许偏差2血;地脚螺丝及预埋件要求应根据产品说明书或设计计算。基础应有排水措施,距基础边缘5M范围内,开挖沟槽或有较大震动施工时,必须有保证架体稳定的措施。低架(安装高度在30米及以下):地耐力不应少于80Kpa,浇注C20混凝土,厚度300伽,基础表面应平整,水平度差不大于10伽;高架(安装高度在30米及以上):基础应有计算书,其埋深与做法应符合设计和井字架出厂使用规定;5.物料提升机技术要求架体安全防护装置超高限位装置:架体的自由高度不超过6米,在距天梁底部不小于3米处,设置超高限位装置。超高限位装置必须灵敏可靠。吊篮防护楼层卸料平台防护卸料平台的宽度不小于800血,用木脚手板横铺,必须铺严铺稳,严禁使用钢模板作平台板。卸料平台两侧用48X的钢管设1200血高的防护栏杆,栏杆水平管间距600mm,栏杆外侧挂密目式安全网。卸料平台内侧设1200m的防护门,防护门用①12的钢筋制作,并涂刷红白相间的油漆。卸料平台口必须悬挂安全警示标志,严禁探头、超载、乘人。进料口的防护提升机进料口设置防护棚,防护棚用①48X的钢管搭设,宽度大于提升机的外部尺寸,长度为5米,防护棚的顶部满铺厚度不小于50m厚的木脚手板,铺满铺严。在进料口加设定型防护门,防护门在吊篮提升时,将进料口封闭,以防止进人,防护门在底层吊篮进料时开启。传动系统卷扬机卷扬机必须是合格产品,其机槭性能应良好,制动器灵敏、可靠;卷扬机的安装应按产品说明书要求安装在地脚螺栓上固定,必须埋设满足受力的地锚;并有金属制作的防护罩,周围要有围护措施。卷筒与钢丝绳直径比不小于30,必须设置防止钢丝绳脱出防护装置。卷扬机钢丝绳的第一个导向轮(地轮)与卷扬机距离不小于卷筒宽度的15倍,不小于7米(卷筒宽450伽,卷筒宽度的15倍为米)。提升用钢丝绳安全系数K〉7;钢丝绳应维护、保养良好,不得有严重的扭结、变形、断丝、锈蚀、缺油现象,严禁使用拆减、接长或报废钢丝绳。钢丝绳应用配套的大轮和地轮。滑轮组直径与钢丝绳比值不应小于30,严禁作用开口滑轮。钢丝绳在卷筒上要排列整齐,不得咬绳和相互压绞,不得从卷筒上方卷入。运行中钢丝绳在卷筒上的圈数,最少不得少于3圈。卷筒上的绳头应用压板固定牢固,在天梁上固定的绳头应有防止钢丝绳受剪的措施,且绳卡数量不得少于3个。操作棚的搭设应不影响操作员视线,当距离作业区较近时其顶部必须搭设能防止穿透的双层防护栏;应保证棚内电器设备的安全及便于操作,且各井架操作台之间信号不干扰,操作员操作互不影响;操作棚内应有照明装置,照明电源与动力控制...
