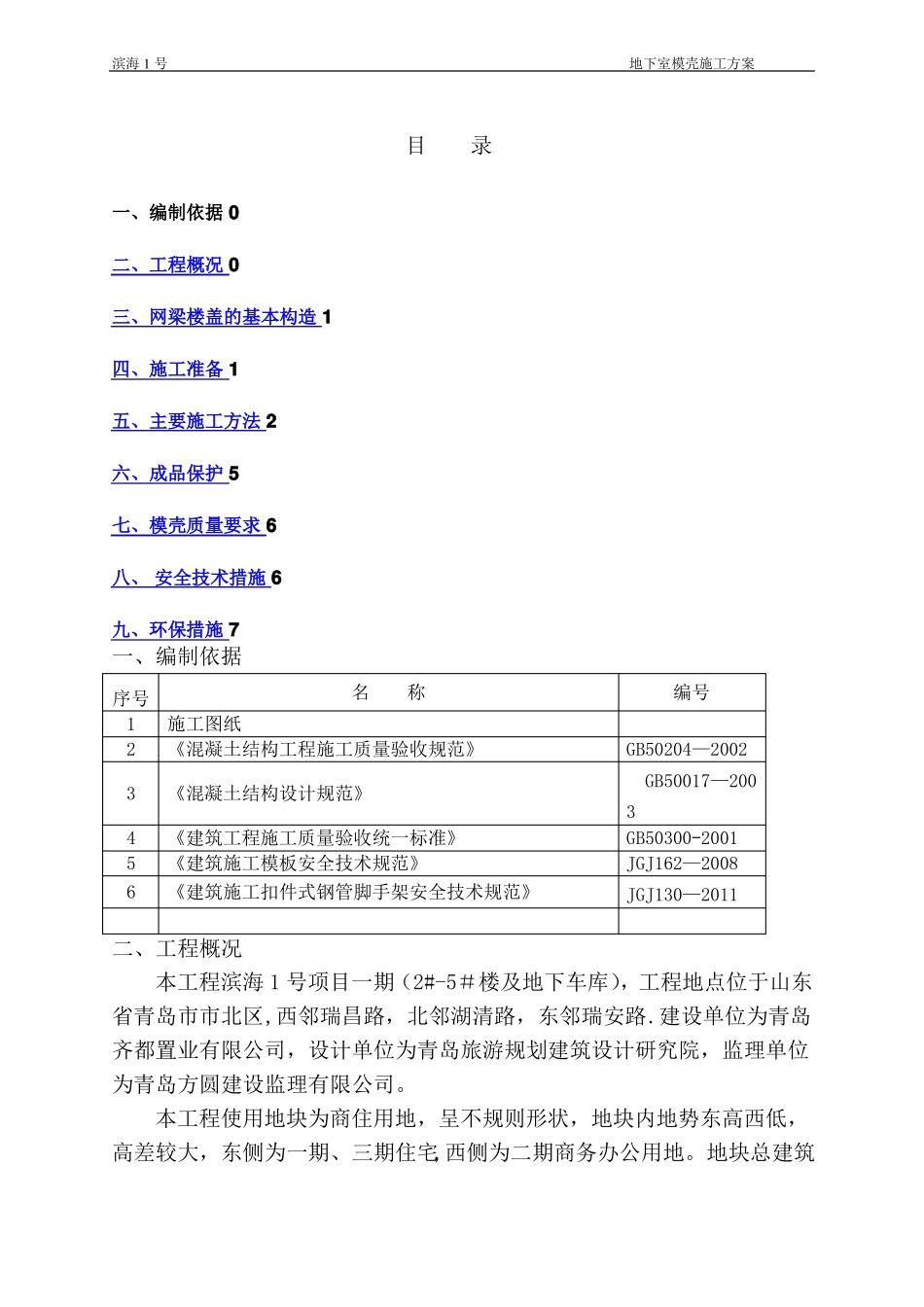

滨海1号地下室模壳施工方案目录一、编制依据0二、工程概况0三、网梁楼盖的基本构造1四、施工准备1五、主要施工方法2六、成品保护5七、模壳质量要求6八、安全技术措施6九、环保措施7一、编制依据名称序号1施工图纸2《混凝土结构工程施工质量验收规范》3456《混凝土结构设计规范》《建筑工程施工质量验收统一标准》《建筑施工模板安全技术规范》《建筑施工扣件式钢管脚手架安全技术规范》编号GB50204—2002GB50017—2003GB50300-2001JGJ162—2008JGJ130—2011二、工程概况本工程滨海1号项目一期（2#-5＃楼及地下车库），工程地点位于山东省青岛市市北区,西邻瑞昌路，北邻湖清路，东邻瑞安路.建设单位为青岛齐都置业有限公司，设计单位为青岛旅游规划建筑设计研究院，监理单位为青岛方圆建设监理有限公司。本工程使用地块为商住用地，呈不规则形状，地块内地势东高西低，高差较大，东侧为一期、三期住宅,西侧为二期商务办公用地。地块总建筑面积为138162。17㎡,地上总面积为101877.65㎡,其中住宅面积56020。55㎡。现建设一期部分，建筑面积为：61963。76㎡,地上面积为:43108。2㎡，地下建筑面积为：18855.56㎡，总停车位496辆.地下车库为2层,建筑高度为7。5m，结构类型为：框架剪力墙。2#、4#、5#均为29层，建筑高度均为85。9m,3#楼为29层，建筑高度为87。1m,通廊式高层住宅。2＃—5＃楼均为剪力墙结构。以上建筑物:消防定性为一类高层住宅,防火等级为一级，防水等级为Ⅰ级。抗震设防烈度：6度，结构设计使用年限:50年.基础垫层采用C20混凝土，基础采用C30混凝土，过梁、构造柱、圈梁采用C25混凝土，挡土墙、地下室外墙采用C35混凝土。负一层～十层墙柱使用C35混凝土浇筑,十一层～层顶使用C30混凝土浇筑。砖砌体：①地下室部分采用M7。5预拌水泥砂浆砌筑MU20蒸压粉煤灰砖。②其余层250厚、200厚、180厚、100厚内墙采用HB专用预拌砂浆砌筑加气混凝土砌块。③电梯间隔墙为MU15蒸压粉煤灰砖,M5。0预拌混合砂浆砌筑。三、网梁楼盖的基本构造3。1网梁楼盖是箱形截面的密肋楼盖,由预制构件“模壳"与后浇肋梁连接成梁板合一的整体。肋梁采用普通混凝土现浇而成，与模壳结合成整体楼盖.3。2网梁楼盖体系具有底部平整、大空腔蜂窝构造、空间受力的特性。网梁楼盖不属于现浇空心板楼盖，它的基本受力单元是大翼缘箱形肋梁。箱体参与结构整体受力，同时又起到肋梁的模板的作用。四、施工准备4.1、技术准备本工程地下车库顶板密肋板使用周转性塑料模壳，模壳供应商规模和生产能力能够满足施工要求，内部质量管理体系健全,模壳质量稳定，信誉良好。经项目部和监理公司审查合格后，方可签订合同。4。2、流水段的划分1、根据施工图纸,由现场技术人员算出每一流水段的模壳规格数量，以此为依据制定混凝土检验计划.12、根据现场情况及工程特点，确定各部位模壳施工方案。3、在模壳安装之前由项目部技术人员根据流水段提供模壳排列图，根据施工方案对现场工长、操作班组进行全面施工技术交底,使施工人员明确安装顺序、技术要求、成品保护及安全注意事项等。4。3、材料准备电锯、电刨、手电钻φ48×3。5mm碗扣架、油托、木方、木胶板、模壳、钉子、小线、墨斗。4。4、现场准备现场使用的钢管架搭设完毕，并经检查合格。测量、施工人员已按施工要求准备好各种机具，并配备充足的人员。各种施工用工具已准备到位并有备用量。夜间施工应有足够的照明设施。五、主要施工方法5.1工艺流程弹线→立支柱→纵横拉杆安装主次龙骨→安装多层模板→安装模壳→肋间缝隙铺设挤塑板→用胶带纸堵缝→绑扎钢筋(先绑肋梁，后绑板筋）→安装电气管线及预埋件→隐蔽工程验收→浇筑混凝土→养护→拆龙骨→拆多层板.模壳钢筋绑扎详见下图5.2、抄平放线用水准仪测定楼地面标高，垫通长脚手板时相邻两板表面高低差≤2㎜、每块板表面平整误差≤5㎜。5.3、搭设支撑架及模板底模、侧模均采用15mm厚的覆膜多层板，次龙骨选用50×100mm木方立放间距300mm，木方双面刨光，主龙骨采用木方100＊100，间距900mm。支撑采用碗扣式脚手架支撑体系。因为密肋梁底标高都一致，因此密肋梁底模参照楼板底模支设通模，中间不断开。底模采用15mm厚的...
