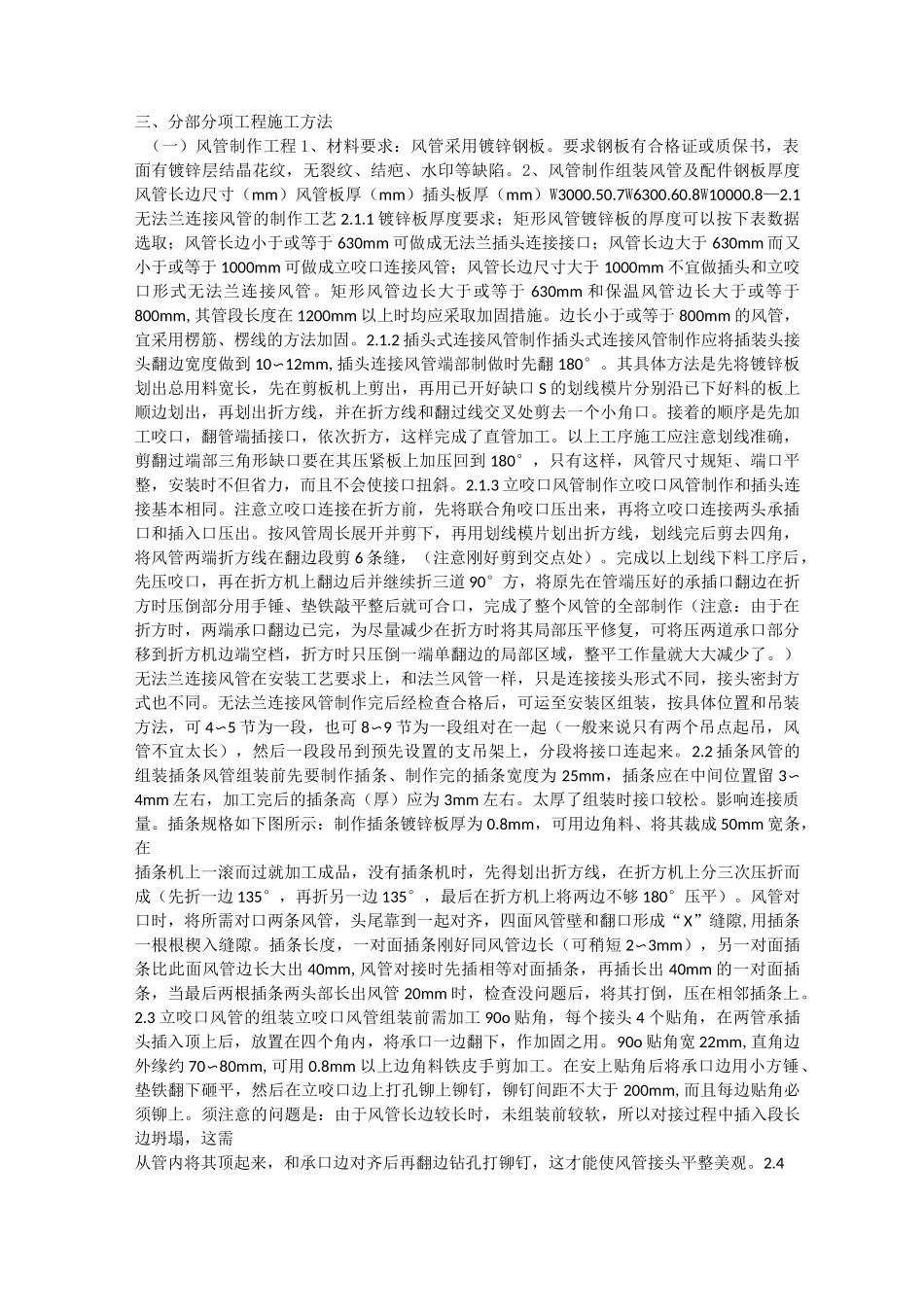

三、分部分项工程施工方法（一）风管制作工程1、材料要求：风管采用镀锌钢板。要求钢板有合格证或质保书，表面有镀锌层结晶花纹，无裂纹、结疤、水印等缺陷。2、风管制作组装风管及配件钢板厚度风管长边尺寸（mm）风管板厚（mm）插头板厚（mm）W3000.50.7W6300.60.8W10000.8—2.1无法兰连接风管的制作工艺2.1.1镀锌板厚度要求；矩形风管镀锌板的厚度可以按下表数据选取；风管长边小于或等于630mm可做成无法兰插头连接接口；风管长边大于630mm而又小于或等于1000mm可做成立咬口连接风管；风管长边尺寸大于1000mm不宜做插头和立咬口形式无法兰连接风管。矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm,其管段长度在1200mm以上时均应采取加固措施。边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固。2.1.2插头式连接风管制作插头式连接风管制作应将插装头接头翻边宽度做到10〜12mm,插头连接风管端部制做时先翻180°。其具体方法是先将镀锌板划出总用料宽长，先在剪板机上剪出，再用已开好缺口S的划线模片分别沿已下好料的板上顺边划出，再划出折方线，并在折方线和翻过线交叉处剪去一个小角口。接着的顺序是先加工咬口，翻管端插接口，依次折方，这样完成了直管加工。以上工序施工应注意划线准确，剪翻过端部三角形缺口要在其压紧板上加压回到180°，只有这样，风管尺寸规矩、端口平整，安装时不但省力，而且不会使接口扭斜。2.1.3立咬口风管制作立咬口风管制作和插头连接基本相同。注意立咬口连接在折方前，先将联合角咬口压出来，再将立咬口连接两头承插口和插入口压出。按风管周长展开并剪下，再用划线模片划出折方线，划线完后剪去四角，将风管两端折方线在翻边段剪6条缝，（注意刚好剪到交点处）。完成以上划线下料工序后，先压咬口，再在折方机上翻边后并继续折三道90°方，将原先在管端压好的承插口翻边在折方时压倒部分用手锤、垫铁敲平整后就可合口，完成了整个风管的全部制作（注意：由于在折方时，两端承口翻边已完，为尽量减少在折方时将其局部压平修复，可将压两道承口部分移到折方机边端空档，折方时只压倒一端单翻边的局部区域，整平工作量就大大减少了。）无法兰连接风管在安装工艺要求上，和法兰风管一样，只是连接接头形式不同，接头密封方式也不同。无法兰连接风管制作完后经检查合格后，可运至安装区组装，按具体位置和吊装方法，可4〜5节为一段，也可8〜9节为一段组对在一起（一般来说只有两个吊点起吊，风管不宜太长），然后一段段吊到预先设置的支吊架上，分段将接口连起来。2.2插条风管的组装插条风管组装前先要制作插条、制作完的插条宽度为25mm，插条应在中间位置留3〜4mm左右，加工完后的插条高（厚）应为3mm左右。太厚了组装时接口较松。影响连接质量。插条规格如下图所示：制作插条镀锌板厚为0.8mm，可用边角料、将其裁成50mm宽条，在插条机上一滚而过就加工成品，没有插条机时，先得划出折方线，在折方机上分三次压折而成（先折一边135°，再折另一边135°，最后在折方机上将两边不够180°压平）。风管对口时，将所需对口两条风管，头尾靠到一起对齐，四面风管壁和翻口形成“X”缝隙,用插条一根根楔入缝隙。插条长度，一对面插条刚好同风管边长（可稍短2〜3mm），另一对面插条比此面风管边长大出40mm,风管对接时先插相等对面插条，再插长出40mm的一对面插条，当最后两根插条两头部长出风管20mm时，检查没问题后，将其打倒，压在相邻插条上。2.3立咬口风管的组装立咬口风管组装前需加工90o贴角，每个接头4个贴角，在两管承插头插入顶上后，放置在四个角内，将承口一边翻下，作加固之用。90o贴角宽22mm,直角边外缘约70〜80mm,可用0.8mm以上边角料铁皮手剪加工。在安上贴角后将承口边用小方锤、垫铁翻下砸平，然后在立咬口边上打孔铆上铆钉，铆钉间距不大于200mm,而且每边贴角必须铆上。须注意的问题是：由于风管长边较长时，未组装前较软，所以对接过程中插入段长边坍塌，这需从管内将其顶起来，和承口边对齐后再翻边钻孔打铆钉，这才能使风管接头平整美观。2.4风管的密封插条式和立咬口式无法兰连接风管接口、实际上都是利用铁皮之间...
