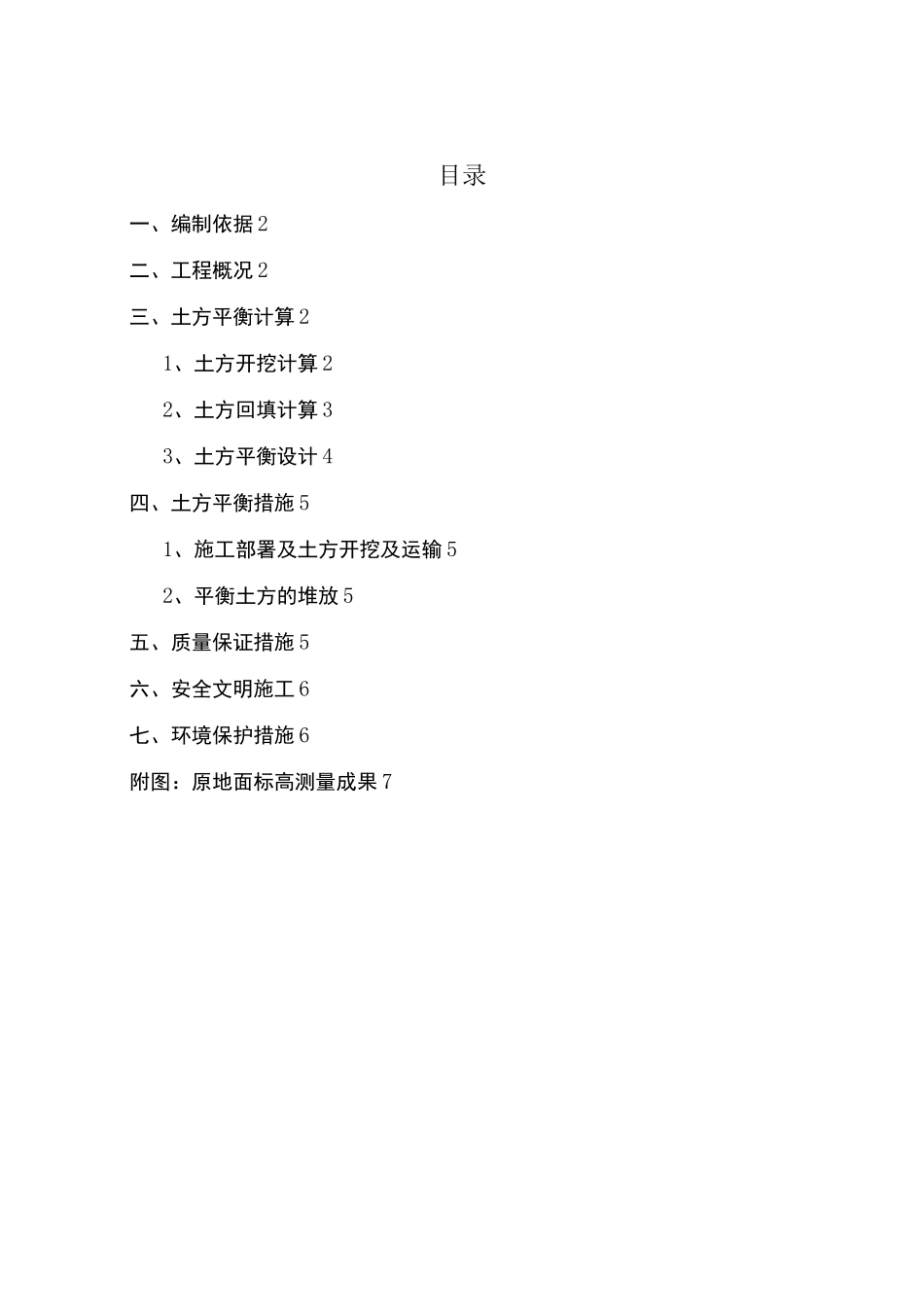

目录一、编制依据2二、工程概况2三、土方平衡计算21、土方开挖计算22、土方回填计算33、土方平衡设计4四、土方平衡措施51、施工部署及土方开挖及运输52、平衡土方的堆放5五、质量保证措施5六、安全文明施工6七、环境保护措施6附图：原地面标高测量成果7、编制依据1、成都市妇女儿童医学中心工程施工图纸；2、施工组织设计及土方开挖专项施工方案；3、成都市妇女儿童医学中心场地详细勘察阶段岩土工程勘察报告书；4、“成都市标准化工地”要求；5、成都市妇女儿童医学中心工程招标文件及答疑文件。二、工程概况拟建成都市妇女儿童医学中心位于成都市青羊区培风村十组成温公路与成飞大道交界处、总建筑面积约9.5万m2,主楼部分结构为框架剪力墙结构；裙房部分为框架结构，设地下室两层。建筑±0.00相当于绝对标高518.60m，场地平均高程517.40m，室外地坪设计标咼为518.30m，总用地面积66667m2，建筑基底面积16500m2,变更后开挖实际土方量约为16.5万m3。结合场地的实际状况及建设成本控制综合考虑，避免回填时从场外运土，用于本工程地下室回填需1.8万m3（实方），考虑1.2的松散系数，目前现场实际留存土方能力2.4万m3。实际外运土石方量14.7万m3.三、土方平衡计算1、土方开挖计算1）我部入场即对场地外围墙位置和场地原地面标高进行了测量，原地面标高测量使用S2全自动水准仪以20mX20m方格网，测得场地平均标高为517.400m，原地面标高测量成果图见附图，为土方开挖回填及土方平衡做好准备工作。2）本工程基坑开挖边线长约195m,宽约98m,大体上呈凸形。独立柱基础开挖深度为7.8m,门诊楼开挖深度8.26m,住院楼由西向东开挖深度8.96m，9.31m,9.86m，另外底板承台0.6m-1.2m不等，基坑及独立柱基础开挖边坡采用1：0.3放坡系数，除结构宽度外，基坑底边留置600mm宽工作面,在CAD中放出开挖边线图及坑底边线图,可测得基坑开挖面积及基坑底面积,由以上数据可计算得出基坑开挖土方量和外围独立柱基础开挖土方量共16.5万余m2。红舞为开卿址，瑕坡聂建亦=an基坑开挖边线图2、土方回填计算本工程设计建筑室外标高为518.300m，高于原场地标高900mm,需计算回填土方量的是地下室外墙周边至自然地面标高,共计约1.8万m3（实方）。3、土方平衡设计1）场地东侧空余面积9500余m2,南侧空余面积2500余m2,该两处作为地下室回填土堆场，考虑到围墙高2m,堆放平均高度约2m,场地内堆放土方容量为2.4万m3，地下室回填土1.8万m3（实方），考虑压实系数0.95，实际回填土方1.9万m3，回填后还可剩余0.5万m3,可考虑做绿化土。地下室回填施工过程中,优先考虑回填东侧场地的平衡土,保证多功能厅及行政楼的施工。2）据四川省川建勘察设计院出具的《详细勘察阶段岩土工程勘察报告书》场地地层特征分述如下：杂填土（1.0m〜1.5m）、素填土（0.5〜1.7m）、粉质粘土（0.4〜1.8m）、粉土（0.4〜1.7m）、中砂（0.4〜1.8m）、圆砾（0.4〜1.4m）及卵石层，杂填土必须全部外运出场，考虑到地下室回填区域土层透水性能的要求,粉质粘土层及以下的土层可作为地下室回填土使用。2&0941预留土方堆放平面布置图四、土方平衡措施1、施工部署及土方开挖及运输详见《土方开挖专项施工方案》2、平衡土方的堆放根据现场施工场地实际状况，考虑场地东侧及南侧空余区域作为土方平衡堆放用地，堆放前须对该区域推平碾压密实。绿化土与基坑回填土堆放场地间留出2m宽空地，为向西侧场外排水的明沟；平衡土方四周要按大于1：0.5放坡，坡脚土方拍实，坡脚线离环施工道路外侧水沟及围墙1m，不能靠围墙堆土，防止围墙倒塌。在土方堆放前须完成该区域内临水临电施工，即环施工道路外侧排水沟和向西侧围墙外排水的明沟。土方堆放现场安排1台反铲挖掘机、1台推土机和1台碾压机进行土方堆放作业；并按照成都市标准化安全文明施工要求进行土方堆放，要求碾压密实、修边整齐，压实度达到93%以上。在平衡土方顶设置向北和向西斜坡，坡率2%，并在堆场坡脚设置排水设施，以达到排水的作用。平衡土方全部用黑色塑料覆膜进行覆盖，并用砖块压实，防止大风天气扬尘而影响环境和雨天雨水对土方的浸泡等。五、质量保证措施1、现场成立质量领导小组，严格按照有关规定进行施...
