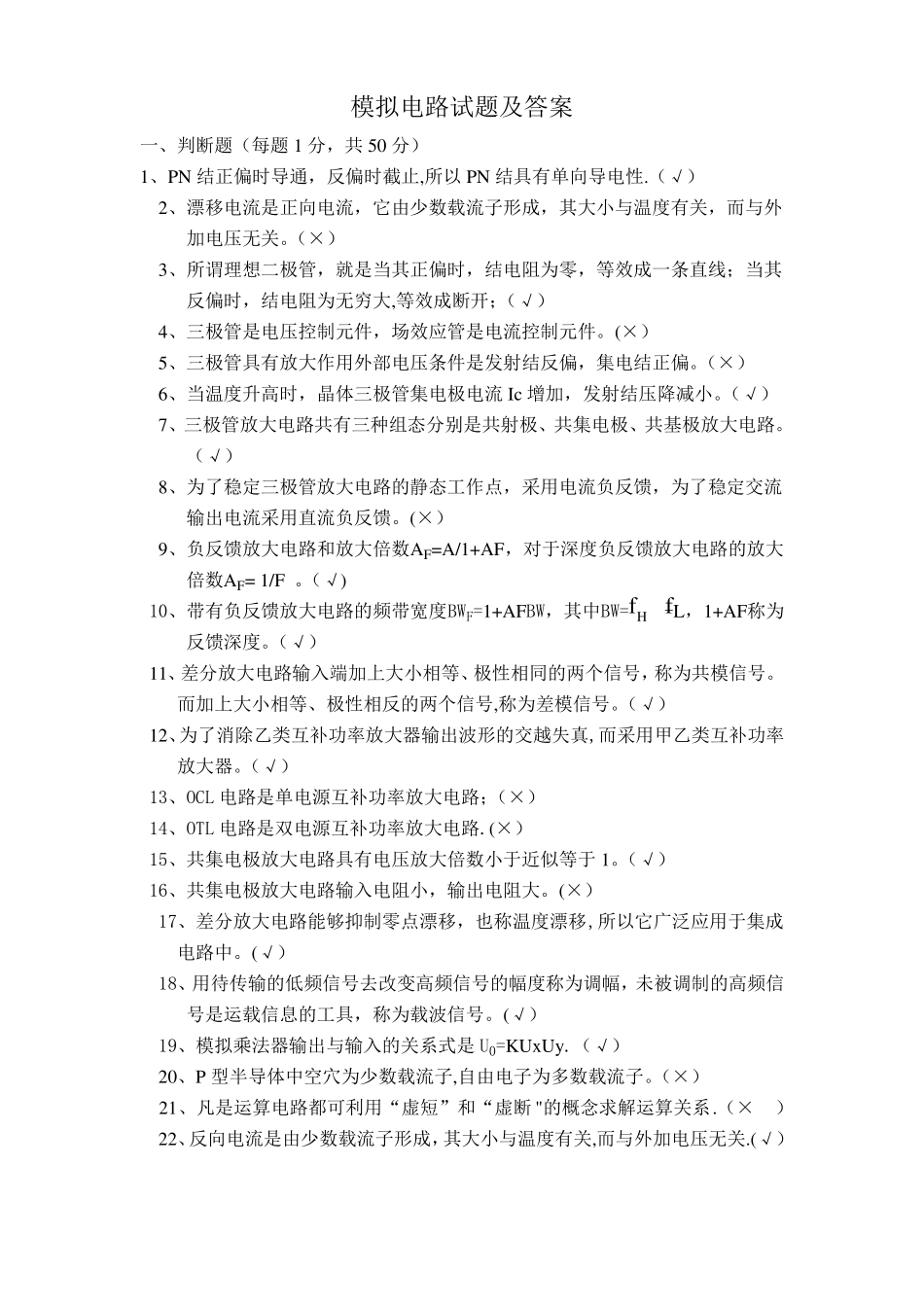

模拟电路试题及答案一、判断题（每题1分，共50分）1、PN结正偏时导通，反偏时截止,所以PN结具有单向导电性.（√）2、漂移电流是正向电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。（×）3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大,等效成断开；（√）4、三极管是电压控制元件，场效应管是电流控制元件。(×）5、三极管具有放大作用外部电压条件是发射结反偏，集电结正偏。（×）6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。（√）7、三极管放大电路共有三种组态分别是共射极、共集电极、共基极放大电路。（√）8、为了稳定三极管放大电路的静态工作点，采用电流负反馈，为了稳定交流输出电流采用直流负反馈。(×）9、负反馈放大电路和放大倍数AF=A/1+AF，对于深度负反馈放大电路的放大倍数AF=1/F。（√)10、带有负反馈放大电路的频带宽度BWF=1+AFBW，其中BW=fH–fL，1+AF称为反馈深度。（√）11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号。而加上大小相等、极性相反的两个信号,称为差模信号。（√）12、为了消除乙类互补功率放大器输出波形的交越失真,而采用甲乙类互补功率放大器。（√）13、OCL电路是单电源互补功率放大电路；（×）14、OTL电路是双电源互补功率放大电路.(×）15、共集电极放大电路具有电压放大倍数小于近似等于1。（√）16、共集电极放大电路输入电阻小，输出电阻大。(×）17、差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中。(√）18、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。(√）19、模拟乘法器输出与输入的关系式是U0=KUxUy.（√）20、P型半导体中空穴为少数载流子,自由电子为多数载流子。（×）21、凡是运算电路都可利用“虚短”和“虚断"的概念求解运算关系.（×）22、反向电流是由少数载流子形成，其大小与温度有关,而与外加电压无关.(√）23、三极管是电压控制元件,场效应管是电流控制元件。（×）24、当温度升高时,三极管的等电极电流I减少，发射结压降UBE增加.（×）25、晶体三极管具有放大作用时,发射结反偏，集电结正偏.（×）26、三极管放大电路共有三种组态共射极、共集电极、共基集放大电路。(√）27、为了稳定三极管放大电路和静态工作点，采用直流负反馈,为了减小输出电阻采用电压负反馈。（√）28、差分放大器的基本特点是放大差模信号、抑制共模信号。（√）29、共模信号是大小相等，极性不同的两个信号.（×）30、只有电路既放大电流又放大电压，才称其有放大作用。（×）31、用低频信号去改变高频信号的频率称为调频，低频信号称为调制信号，高频信号称高频载波。（√）32、共基极放大电路的高频特性比共射极电路差，fa=1+βfβ。（×）33、要保证振荡电路满足相位平衡条件,必须具有正反馈网络。（√）34、在桥式整流电阻负载中，理想二极管承受最高反压是√2U2.（√）35、场效应管的漏极电流ID=gmugs，所以它是电压控制文件。（√）36、当温度升高时三极管的反向饱和电流ICBO增加所以Ic减少(×）37、所谓理想二极管就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大，等效成开断.(√）38、P型半导体中空穴为多数载流子，自由电子为少数载流子。（√）39、反向电流是由少数载流子形成，其大小与温度有关，而与外加电压无关。（√）40、共模信号是大小不等，极性相同的两个信号。（√）41、晶体管电流放大系数是频率的函数，随着频率的升高而升高.共基极电路比共射极电路高频特性好。(×）42、负反馈使放大电路增益下降，但提高增益稳定性。（√)43、差模信号是大小相等，极性相同,差分电路不抑制温度漂移。(×)44、三极管是电压控制元件,场效应管是电流控制元件.(×）45、在桥式整流电阻负载中，理想二极管承受最低反压是√2U2。(×）46、双端输出的差分放大电路主要利用电路的对称性来抑制零点飘移（×）47、PN结正偏时截止，反偏时导通,所以PN结具有单向导电性。（×）48、乙类互补功放存在交越失真，...
