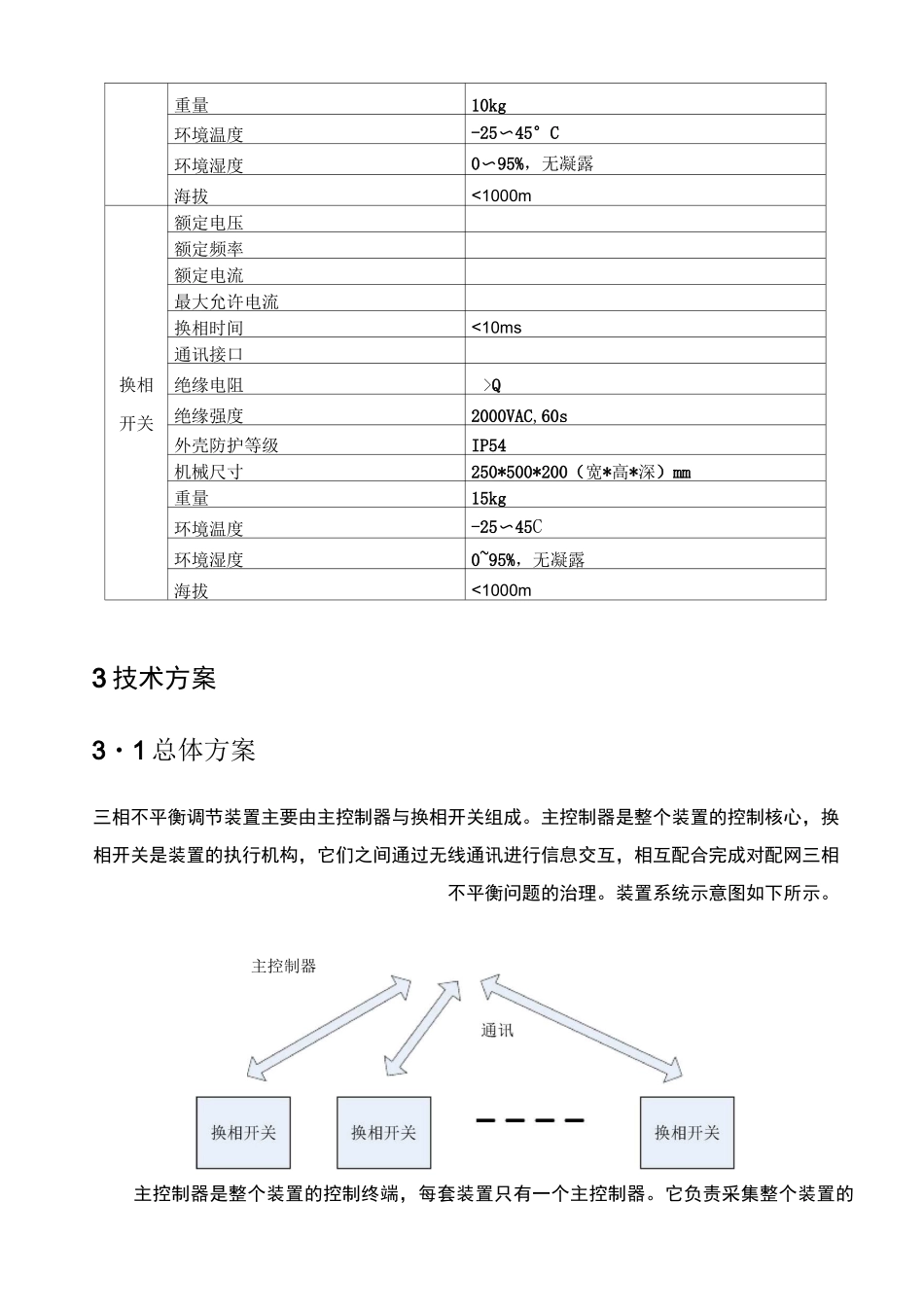

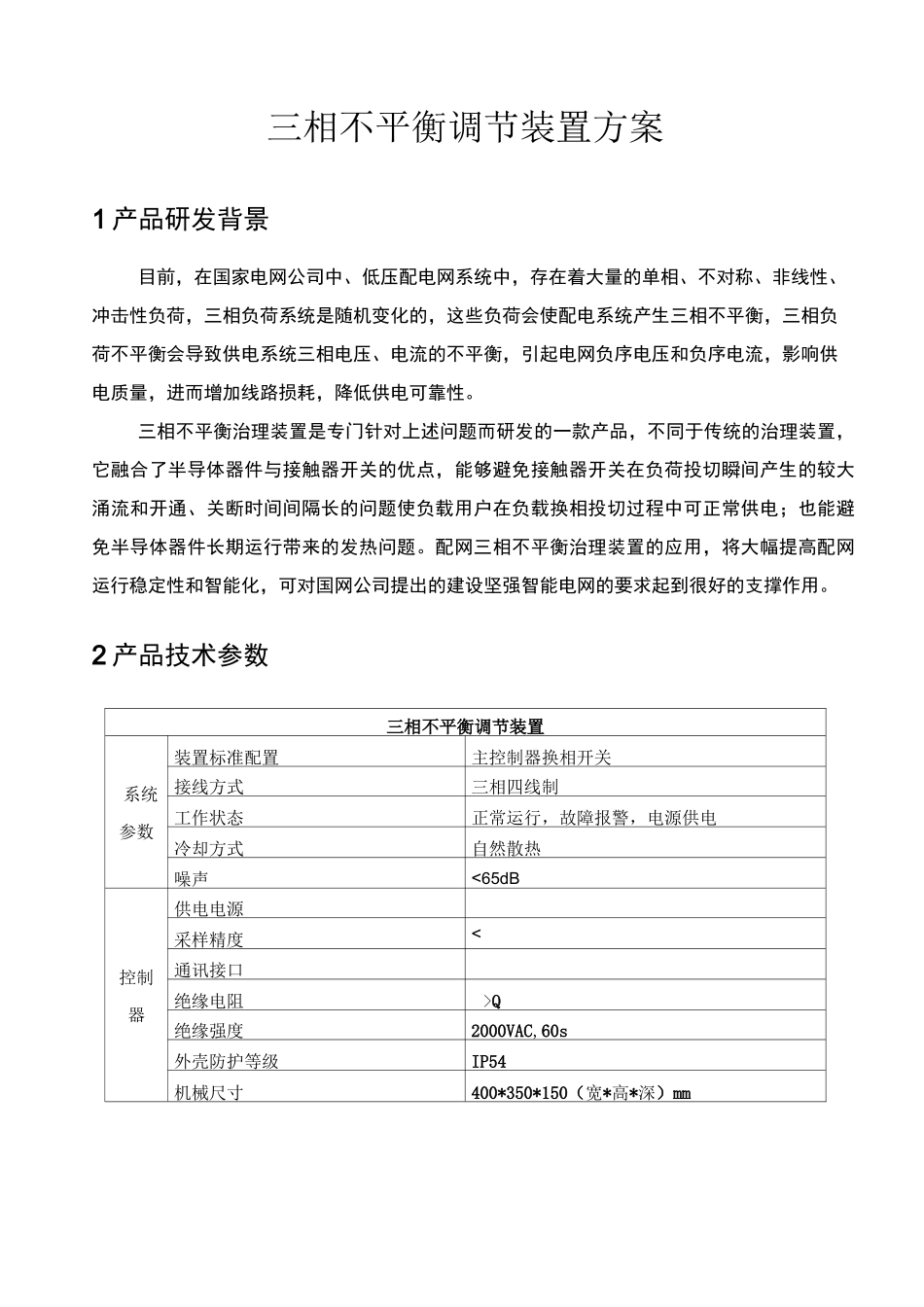

三相不平衡调节装置方案1产品研发背景目前，在国家电网公司中、低压配电网系统中，存在着大量的单相、不对称、非线性、冲击性负荷，三相负荷系统是随机变化的，这些负荷会使配电系统产生三相不平衡，三相负荷不平衡会导致供电系统三相电压、电流的不平衡，引起电网负序电压和负序电流，影响供电质量，进而增加线路损耗，降低供电可靠性。三相不平衡治理装置是专门针对上述问题而研发的一款产品，不同于传统的治理装置，它融合了半导体器件与接触器开关的优点，能够避免接触器开关在负荷投切瞬间产生的较大涌流和开通、关断时间间隔长的问题使负载用户在负载换相投切过程中可正常供电；也能避免半导体器件长期运行带来的发热问题。配网三相不平衡治理装置的应用，将大幅提高配网运行稳定性和智能化，可对国网公司提出的建设坚强智能电网的要求起到很好的支撑作用。2产品技术参数三相不平衡调节装置系统参数装置标准配置主控制器换相开关接线方式三相四线制工作状态正常运行，故障报警，电源供电冷却方式自然散热噪声<65dB控制器供电电源采样精度<通讯接口绝缘电阻>Q绝缘强度2000VAC,60s外壳防护等级IP54机械尺寸400*350*150（宽*高*深）mm重量10kg环境温度-25〜45°C环境湿度0〜95%，无凝露海拔<1000m换相开关额定电压额定频率额定电流最大允许电流换相时间<10ms通讯接口绝缘电阻>Q绝缘强度2000VAC,60s外壳防护等级IP54机械尺寸250*500*200（宽*高*深）mm重量15kg环境温度-25〜45C环境湿度0~95%，无凝露海拔<1000m3技术方案3・1总体方案三相不平衡调节装置主要由主控制器与换相开关组成。主控制器是整个装置的控制核心，换相开关是装置的执行机构，它们之间通过无线通讯进行信息交互，相互配合完成对配网三相不平衡问题的治理。装置系统示意图如下所示。主控制器主控制器是整个装置的控制终端，每套装置只有一个主控制器。它负责采集整个装置的各种状态信息和数据，通过逻辑运算发出各种指令完成整个装置的操控。它检测配网总线的电压信号；接收换相开关上传的负载电流数据，计算负载平衡度及分布情况，通过分析计算给各个换相开关发出换相命令；接收换相开关上传的运行状态和故障信息，然后做出相应的控制操作。换相开关是装置的分支和执行机构，根据配变的容量与负载的分布情况不同可灵活选择换相开关的容量和数量。它负责采集负载电流数据，与自身的状态信息一起通过无线通讯上传给主控制器；接收主控制器的换相命令进行换相操作；接收主控制器的故障保护命令进行相应的操作；显示自身的运行状态信息。每套三相不平衡调节装置只有一个主控制器，但换相开关的数量是不定的，根据现场应用情况的不同，配备数量不等的换相开关。换相开关与主控制器之间通过无线通讯的方式实现信息交互，这样现场应用安装灵活。三相不平衡调节装置的现场应用情况比较复杂多样，具体的应用方案这里不一一列举，下面主要介绍主控制器和换相开关的技术方案和具体实现。3・2硬件方案主控制器主控制器由开关电源、主控制器板卡、机壳结构组成。示意图如下图所示r11厂控制器外壳1结构箱体111111控制器板卡1开关电源■11111:111.J♦开关电源开关电源为主控制器提供电源，电源入口从配网取电，额定电压为,输出为，负载额定功率约为，选取衡孚的♦主控制器板卡主控制器板卡是主控制器的核心部件，电源输入为，要具备电压检测hIb^LAItI接触器触发板L—J功能、开入开出功能、通讯功能、逻辑运算功能。此部分外包给外协厂家设计生产，具体技术指标和功能需求参见外包技术协议。♦控制器板卡外壳对控制板起到一定的防护作用，正面设计有标识区、指示灯区，手动设置区。♦控制器箱体结构安装控制器所有器件，可户外、户内安装使用，可柱上安装。防护等级要求达到。主要功能参数＞采集变压器出口三相电网电流；＞计算电网负载电流不平衡度，制定三相不平衡调节方案；＞装置运行状态指示功能；＞通讯功能、通讯功能，与上位机通讯功能；A防护等级：；＞安装方式：壁挂安装；＞工作环境温度：摄氏度；＞工作环境湿度：无凝露。换相开关换相开关主要由触发板、晶闸管、接触器、电流互感器、结构机壳组成。组成示意图如下...
