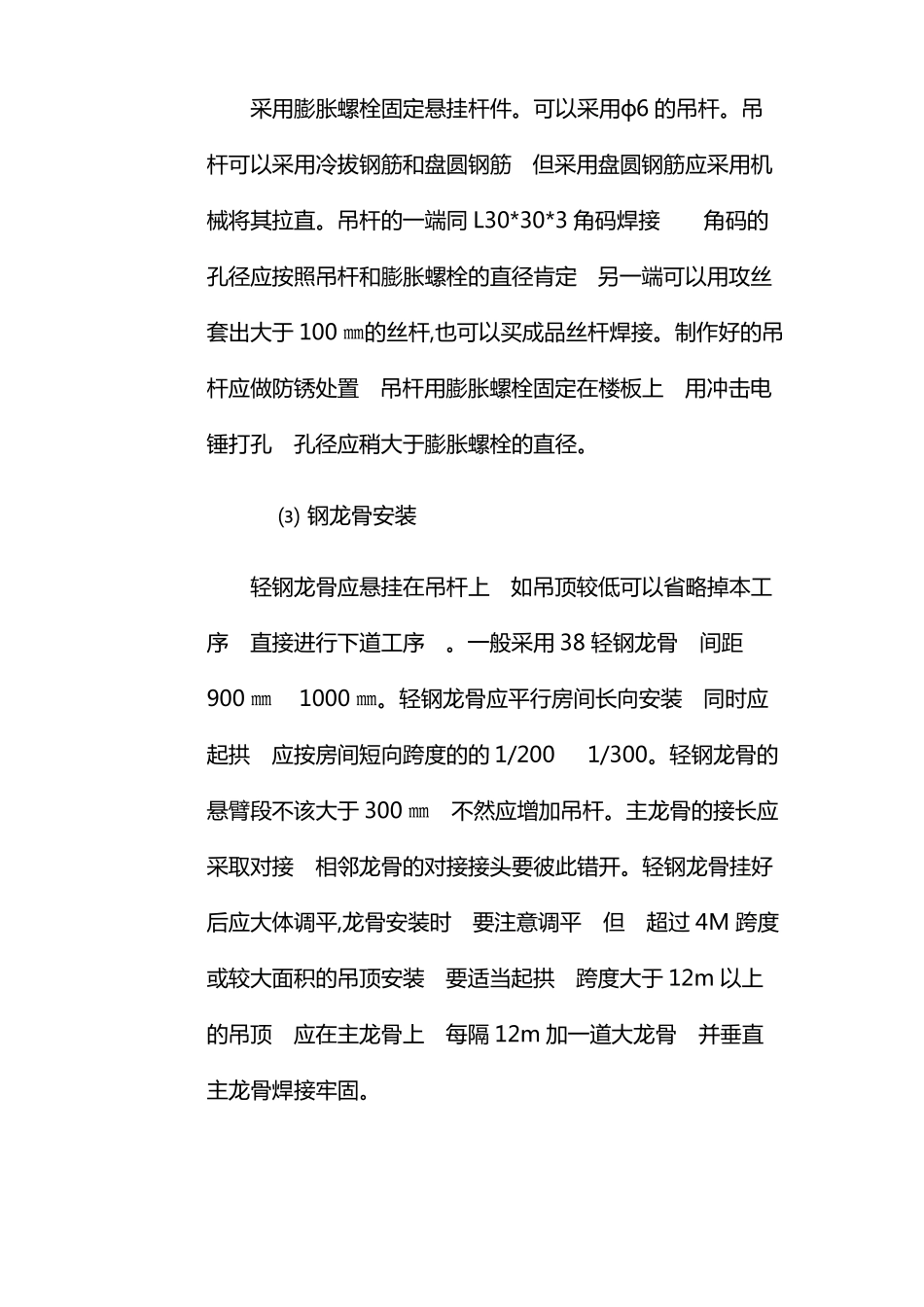

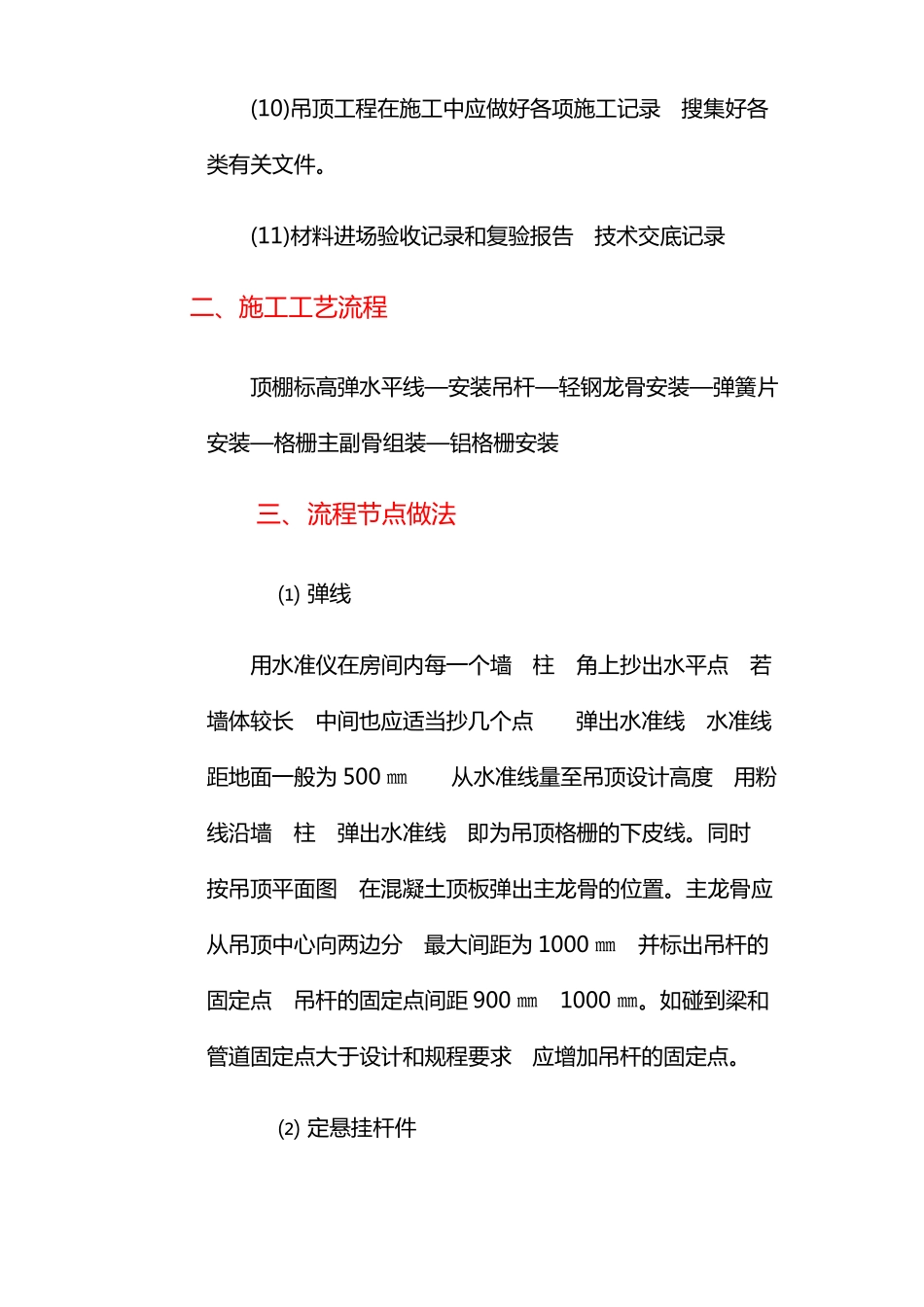

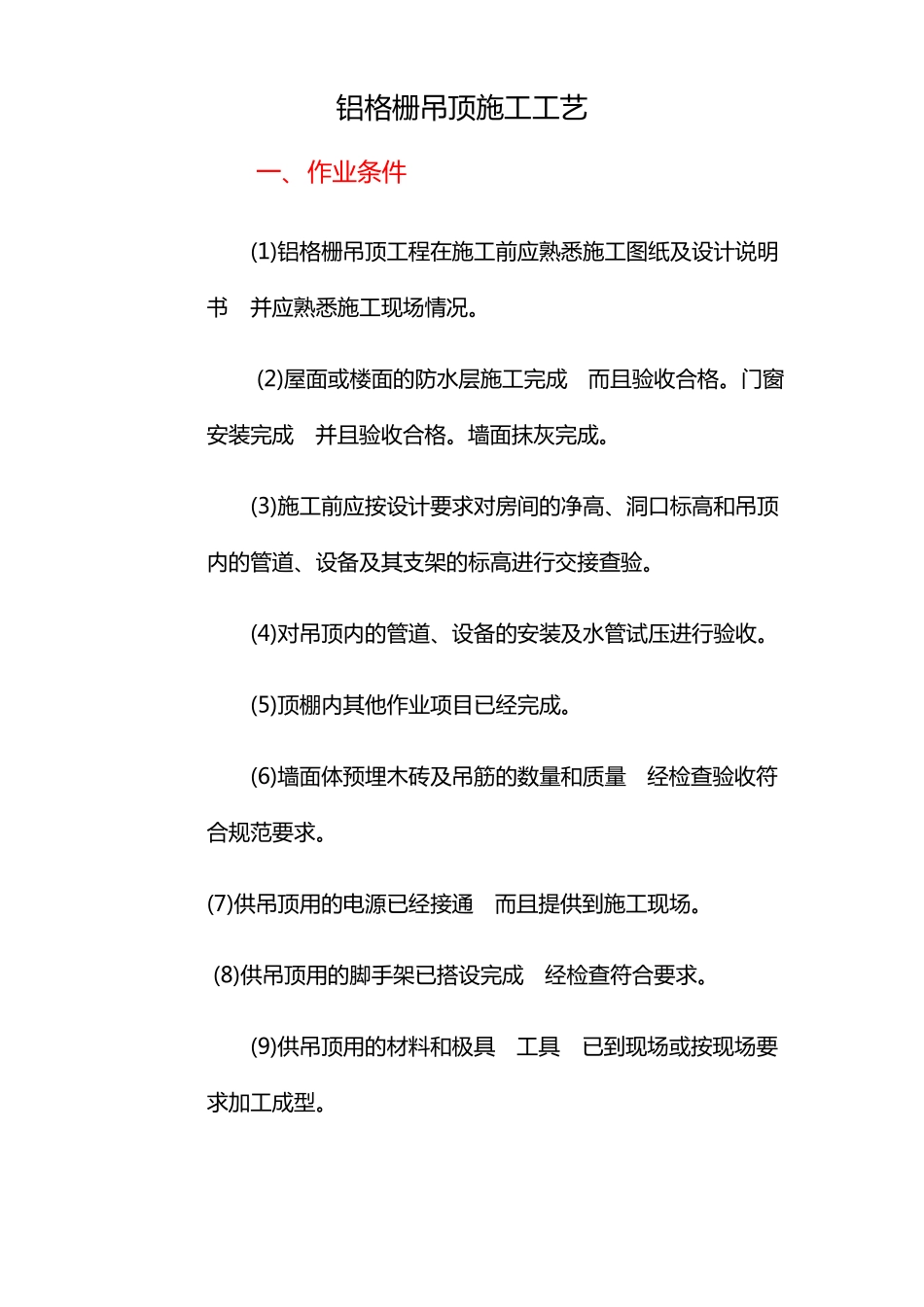

铝格栅吊顶施工工艺一、作业条件(1)铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书并应熟悉施工现场情况。(2)屋面或楼面的防水层施工完成而且验收合格。门窗安装完成并且验收合格。墙面抹灰完成。(3)施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接查验。(4)对吊顶内的管道、设备的安装及水管试压进行验收。(5)顶棚内其他作业项目已经完成。(6)墙面体预埋木砖及吊筋的数量和质量合规范要求。(7)供吊顶用的电源已经接通而且提供到施工现场。(8)供吊顶用的脚手架已搭设完成经检查符合要求。(9)供吊顶用的材料和极具工具已到现场或按现场要求加工成型。经检查验收符(10)吊顶工程在施工中应做好各项施工记录搜集好各类有关文件。(11)材料进场验收记录和复验报告技术交底记录二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法⑴弹线用水准仪在房间内每一个墙柱角上抄出水平点若墙体较长中间也应适当抄几个点距地面一般为500㎜线沿墙柱弹出水准线水准线从水准线量至吊顶设计高度用粉弹出水准线即为吊顶格栅的下皮线。同时按吊顶平面图在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分最大间距为1000㎜并标出吊杆的固定点吊杆的固定点间距900㎜1000㎜。如碰到梁和管道固定点大于设计和规程要求应增加吊杆的固定点。⑵定悬挂杆件采用膨胀螺栓固定悬挂杆件。可以采用ф6的吊杆。吊杆可以采用冷拔钢筋和盘圆钢筋但采用盘圆钢筋应采用机械将其拉直。吊杆的一端同L30*30*3角码焊接孔径应按照吊杆和膨胀螺栓的直径肯定角码的另一端可以用攻丝套出大于100㎜的丝杆,也可以买成品丝杆焊接。制作好的吊杆应做防锈处置吊杆用膨胀螺栓固定在楼板上锤打孔孔径应稍大于膨胀螺栓的直径。⑶钢龙骨安装轻钢龙骨应悬挂在吊杆上如吊顶较低可以省略掉本工序直接进行下道工序。一般采用38轻钢龙骨间距用冲击电900㎜起拱1000㎜。轻钢龙骨应平行房间长向安装同时应1/300。轻钢龙骨的应按房间短向跨度的的1/200悬臂段不该大于300㎜不然应增加吊杆。主龙骨的接长应采取对接相邻龙骨的对接接头要彼此错开。轻钢龙骨挂好后应大体调平,龙骨安装时要注意调平或较大面积的吊顶安装的吊顶应在主龙骨上主龙骨焊接牢固。但超过4M跨度要适当起拱跨度大于12m以上每隔12m加一道大龙骨并垂直⑷弹簧片安装用吊杆与轻钢龙骨连接如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序间距900㎜1000㎜再将弹簧片卡在吊杆上。⑸格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。⑹格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起将整栅的天花连接后调整至水平即可。四、质量要求一、主控项目(1)轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。(2)轻钢骨架的吊杆，龙骨安装必需位置正确，连接牢固，无松动。(3)格栅无翘曲、折裂、变形等缺点，安装必需整齐。一般项目(1)整面轻钢骨架应顺直、无弯曲、无变形；悬挂件、连接件应符合产品组合的要求。(2)格栅表面平正、干净、颜色一致，无污染，等缺点。(3)格栅吊顶工程允许误差项目表（4）安装允许误差如下表：铝格栅吊顶工程允许误差及查验方式允许偏差序项号类项目（mm）格栅12龙骨3456格7栅8接缝高低顶棚四周水平1±5用直尺或塞尺检查拉线或用水准仪检查铝龙骨间距龙骨平直起拱高度龙骨四周水平表面平整接缝平直23±10±521.5尺量检查尺量检查拉线尺量尺量或水准仪检查用2m靠尺检查拉5m线检查检验方法五、成品保护(1)铝格栅安装应注意保护顶棚内各类管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。(2)轻钢骨架、木饰面板及其他吊顶材料在人场寄放、利用进程中严格管理，板上不宜放置其他材料，保证板材不受潮、不变形。(3)铝格栅严禁受撞击、冲击，以避免造成损坏。(4)检修口处应做好加固处置，检修时应小心，不可损坏检修口或其他部位吊顶。(5)施工顶棚部位已安装的门窗，己施工完毕的地面、墙面、窗台等应注意保护，避免污损。(6)己装轻钢骨架不得上人踩踏。其他工种悬挂件或重物严禁吊于轻钢骨架上。(7)为了保护成品，...
