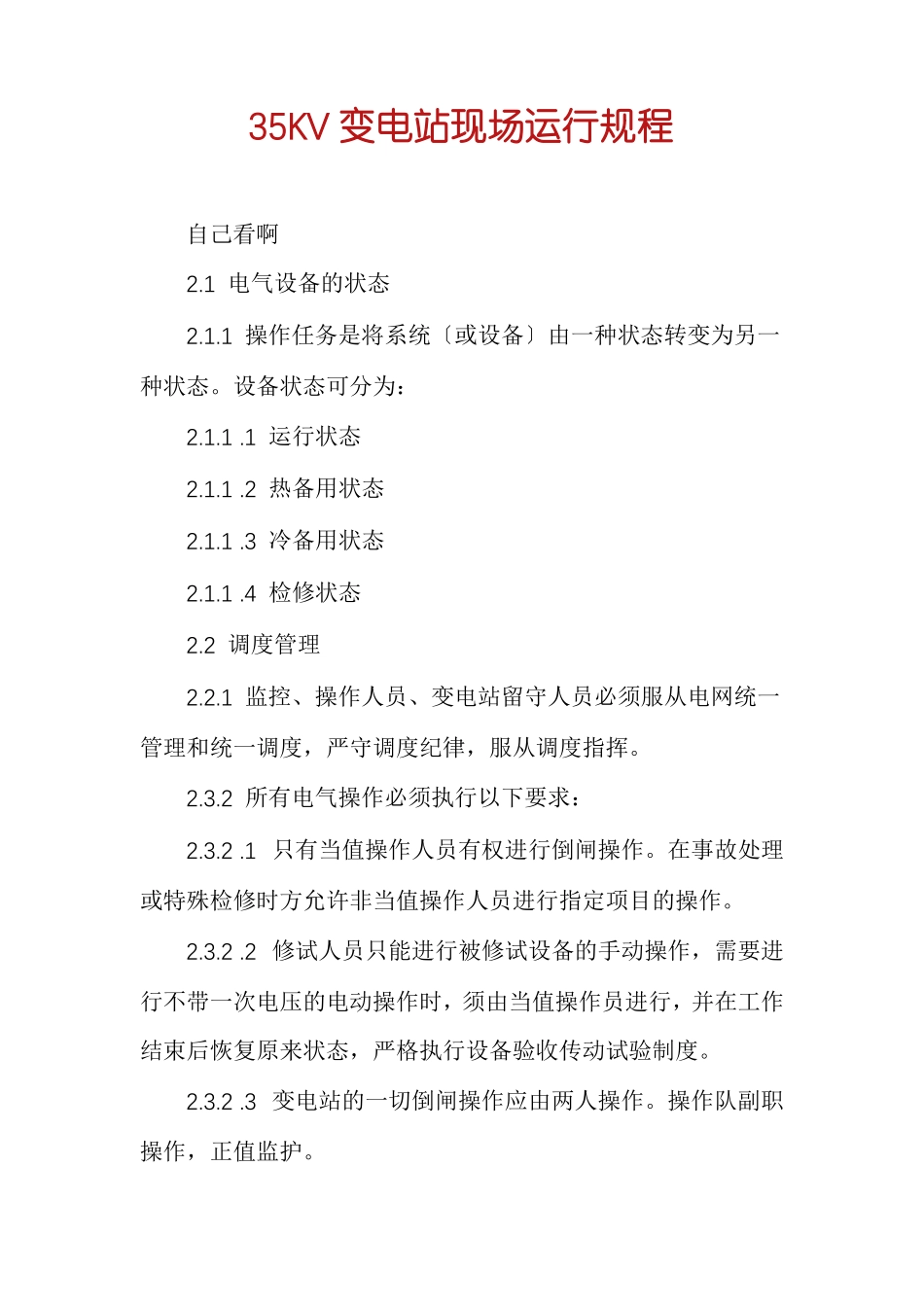

35KV变电站现场运行规程自己看啊2.1电气设备的状态2.1.1操作任务是将系统〔或设备〕由一种状态转变为另一种状态。设备状态可分为：2.1.1.1运行状态2.1.1.2热备用状态2.1.1.3冷备用状态2.1.1.4检修状态2.2调度管理2.2.1监控、操作人员、变电站留守人员必须服从电网统一管理和统一调度，严守调度纪律，服从调度指挥。2.3.2所有电气操作必须执行以下要求：2.3.2.1只有当值操作人员有权进行倒闸操作。在事故处理或特殊检修时方允许非当值操作人员进行指定项目的操作。2.3.2.2修试人员只能进行被修试设备的手动操作，需要进行不带一次电压的电动操作时，须由当值操作员进行，并在工作结束后恢复原来状态，严格执行设备验收传动试验制度。2.3.2.3变电站的一切倒闸操作应由两人操作。操作队副职操作，正值监护。2.3.2.4倒闸操作应根据《电业安全工作规程》〔发电厂及变电站部分〕及省、市公司的有关规定进行，正确使用安全工器具。2.3.2.5操作时，不得做与操作无关的工作和交谈。若听到调度电话铃声，操作人员应立即停止操作，接听调度电话。2.3.2.6更改继电保护及自动装置定值应根据“继电保护及自动装置定值通知单”和调度指令进行，并严格执行整定流程。自己看啊2.3.2.7监控、操作人员在接受调度指令时，应启用录音电话，互报单位和姓名，严格执行发令、复诵、录音、汇报和记录制度，并使用统一的调度术语和操作术语，发令、受令双方应明确发令时间和完成时间，以表示操作的开始和终结，并将时间记入值班记录簿内。2.3.2.8调度同时预发两个及以上的操作任务时，必须按各个任务的操作程序依次进行操作，不得几个任务同时操作。2.3.2.9操作中如发生事故或异常情况时，应立即终止操作，并报告调度，经调度同意后，才能继续进行操作。2.3.3变电站的倒闸操作一般应正确掌握以下十二步骤：2.3.3.1接受调度预发任务票2.3.3.2查对模拟图板填写操作票2.3.3.3审查发现错误应重新填票2.3.3.4对操作进行预想2.3.3.5调度正式发令操作2.3.3.6模拟操作2.3.3.7逐项唱票并核对设备名称编号2.3.3.8操作并逐项勾票2.3.3.9检查设备并使系统模拟图与设备状态一致2.3.3.10向调度汇报操作任务完成2.3.3.11做好记录签销操作票2.3.3.12复查评价、总结经验。3.1.1一般运行条件：自己看啊3.1.1.1变压器的运行电压一般不应高于运行分接额定电压的105%。对于特殊的使用情况，允许在不超过110%的额定电压下运行，对电流、电压的相互关系如无特殊要求，当负载电流为额定电流的K〔K≤1〕倍时，按以下公式对电压U加以限制：U%=110-5K2。3.1.1.2变压器在运行中应监视其上层油温。当最高环境温度为40℃时，监视值不应超过95℃，自然油循环冷却的变压器上层油温正常监视值不宜超过85℃。3.1.2.1正常周期性负载的运行3.1.2.2长期急救周期性负载的运行3.2主变压器的操作3.2.1主变的启用操作应先合电源侧断路器，后合负荷侧断路器。刀闸操作的顺序：如两台变压器并列运行，应先合母线侧刀闸，后合主变侧刀闸；如果单台变压器运行，则应先合上电源侧刀闸，后合负荷侧刀闸。停用操作与此相反。3.2.2主变的投、停运3.2.2.1在投运变压器之前，操作人员应仔细检查，确认变压器及其保护装置在良好状态，具备带电运行的条件。并注意外部有无异物，临时接地线是否已拆除，分接开关位置是否正确，各阀门开闭是否正确。变压器在低温投运时，应防止呼吸器结冰被堵。3.2.2.2运用中的变压器应随时可以投入运行。长期备用的变压器，应每隔15天将其运行一次，时间不少于4小时。3.2.2.3新投及更换绕组后的变压器必须在额定电压下做冲击合闸试验，其冲击次数为：新安装变压器投运冲击五次，更换变压器绕组冲击三次。自己看啊漏油；B套管油位应正常，套管外部无破损裂纹、无严重油污、无放电痕迹其它异常现象；C变压器音响应正常；G压力释放阀、安全气道及防爆膜应完好无损；H有载调压分接开关的分接位置及电源指示应正常；3.3.1.2在下列情况下应对变压器进行特殊巡视检查,增加巡视检查次数:A新变压器或经过检修、改造的变压器在投运72小时内；E变压器超负载运行时；F近区短路故障后。3.3.3瓦斯保护装置的运行自己看啊此时其它保护装置必须接跳闸...
