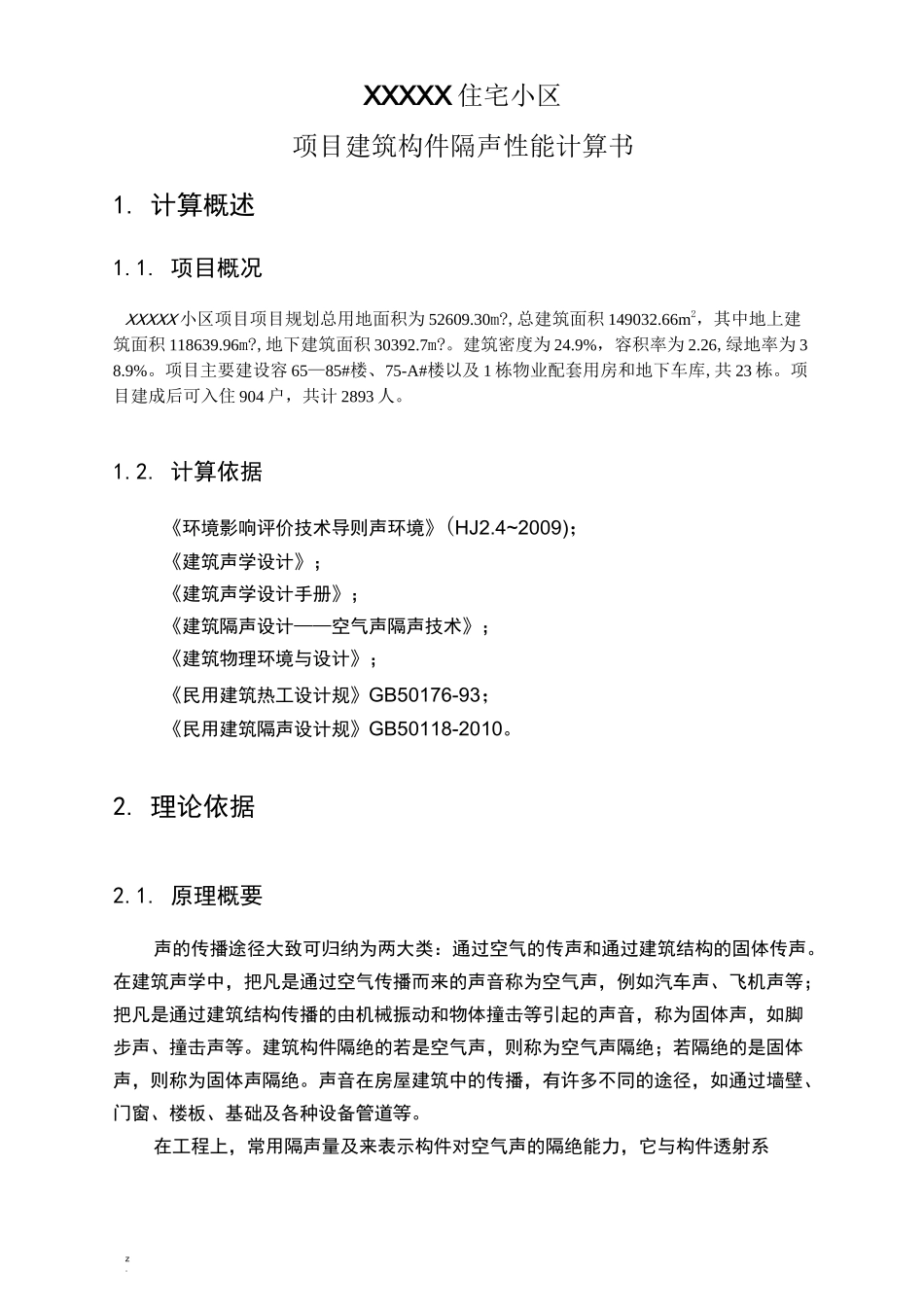

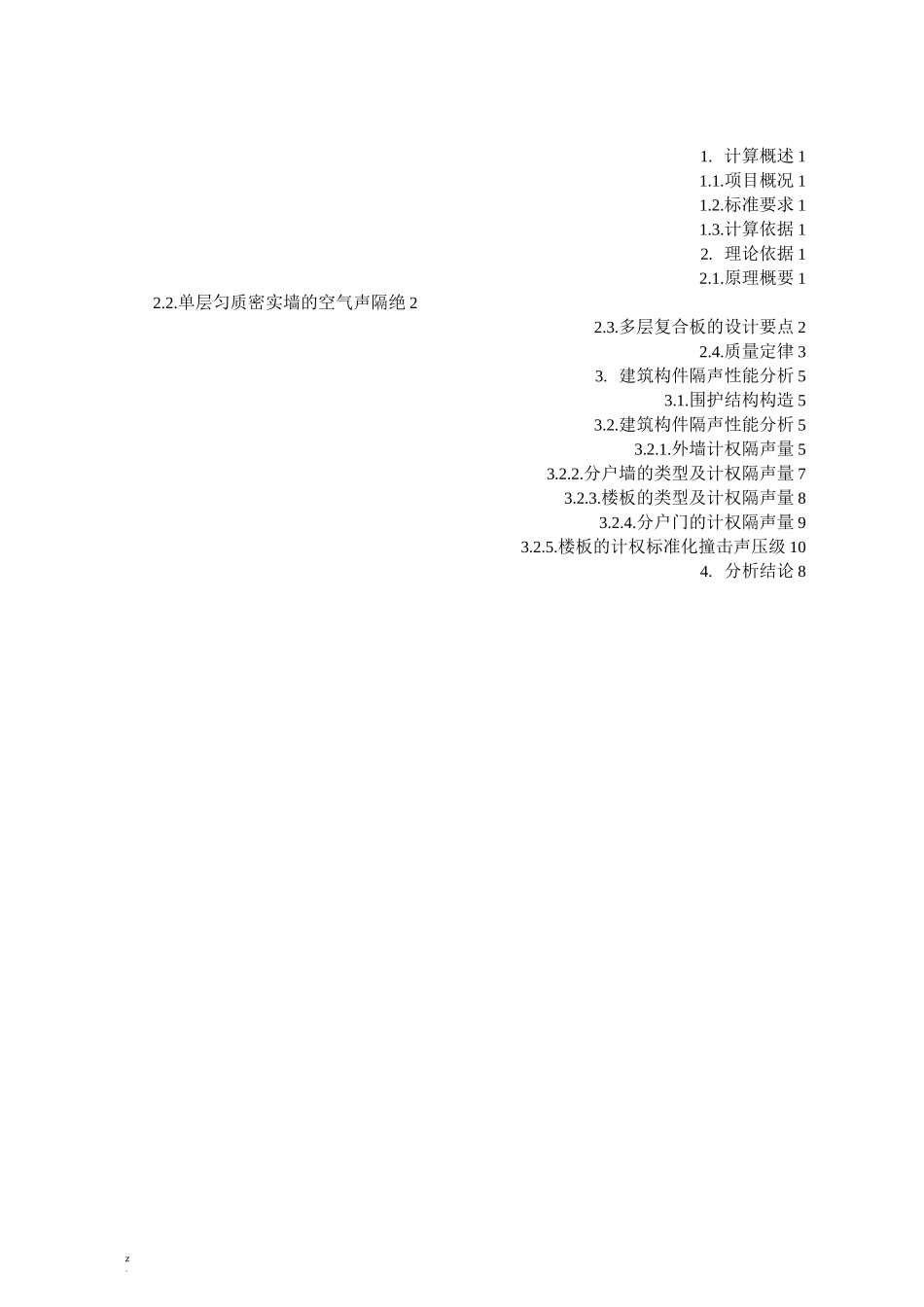

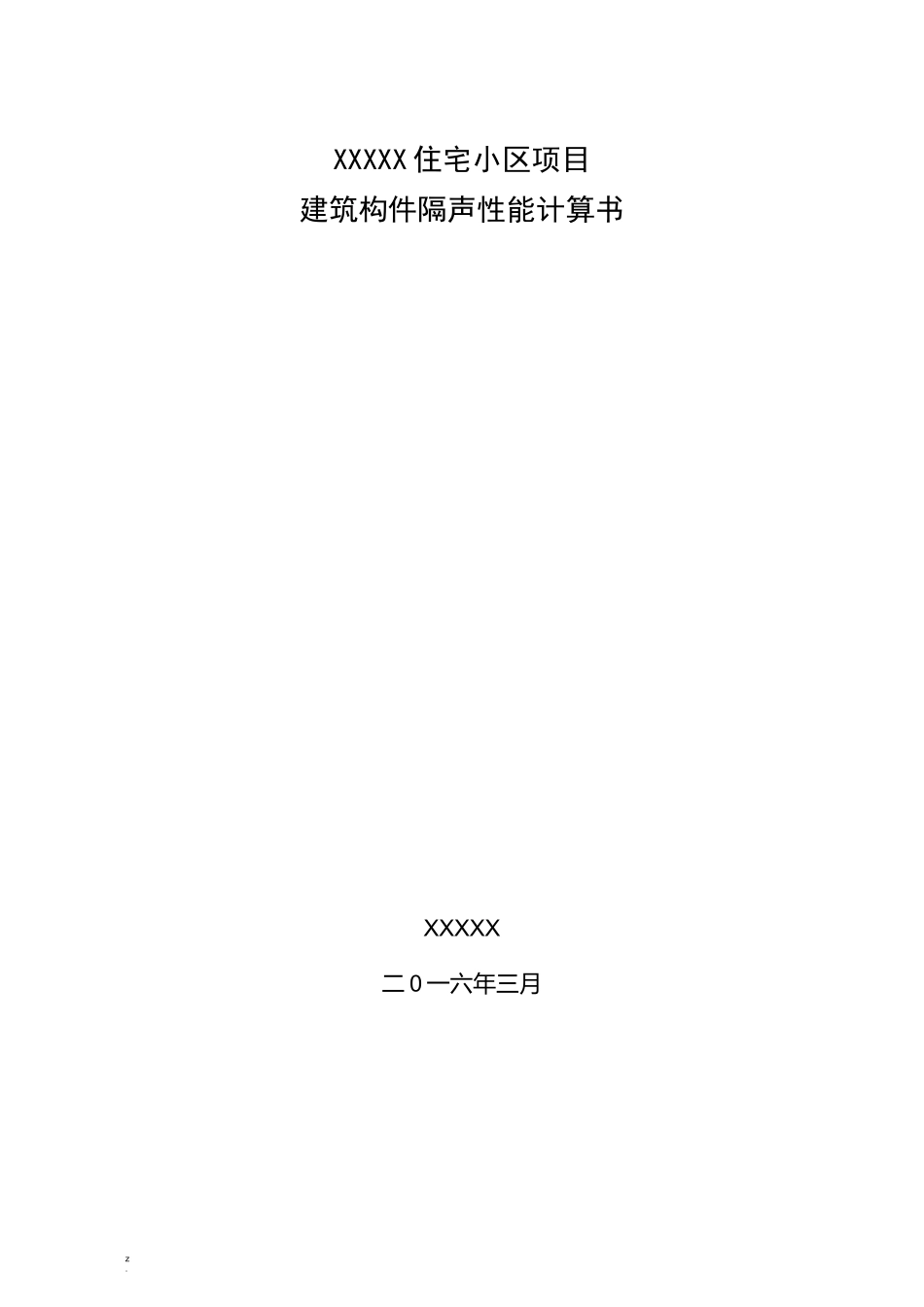

z.XXXXX住宅小区项目建筑构件隔声性能计算书XXXXX二0一六年三月z.1.计算概述11.1.项目概况11.2.标准要求11.3.计算依据12.理论依据12.1.原理概要12.2.单层匀质密实墙的空气声隔绝22.3.多层复合板的设计要点22.4.质量定律33.建筑构件隔声性能分析53.1.围护结构构造53.2.建筑构件隔声性能分析53.2.1.外墙计权隔声量53.2.2.分户墙的类型及计权隔声量73.2.3.楼板的类型及计权隔声量83.2.4.分户门的计权隔声量93.2.5.楼板的计权标准化撞击声压级104.分析结论8z.XXXXX住宅小区项目建筑构件隔声性能计算书1.计算概述1.1.项目概况XXXXX小区项目项目规划总用地面积为52609.30m?,总建筑面积149032.66m2，其中地上建筑面积118639.96m?,地下建筑面积30392.7m?。建筑密度为24.9%，容积率为2.26,绿地率为38.9%。项目主要建设容65—85#楼、75-A#楼以及1栋物业配套用房和地下车库,共23栋。项目建成后可入住904户，共计2893人。1.2.计算依据《环境影响评价技术导则声环境》(HJ2.4~2009)；《建筑声学设计》；《建筑声学设计手册》；《建筑隔声设计——空气声隔声技术》；《建筑物理环境与设计》；《民用建筑热工设计规》GB50176-93；《民用建筑隔声设计规》GB50118-2010。2.理论依据2.1.原理概要声的传播途径大致可归纳为两大类：通过空气的传声和通过建筑结构的固体传声。在建筑声学中，把凡是通过空气传播而来的声音称为空气声，例如汽车声、飞机声等；把凡是通过建筑结构传播的由机械振动和物体撞击等引起的声音，称为固体声，如脚步声、撞击声等。建筑构件隔绝的若是空气声，则称为空气声隔绝；若隔绝的是固体声，则称为固体声隔绝。声音在房屋建筑中的传播，有许多不同的途径，如通过墙壁、门窗、楼板、基础及各种设备管道等。在工程上，常用隔声量及来表示构件对空气声的隔绝能力，它与构件透射系z.数有如下关系：R二10lg-TT为构件的透射系数。为构件的透射系数。可以看出,构件的透射系数越大,则隔声量越小,隔声性能越差；反之，透射系数越小，则隔声量越大，隔声性能越好。隔声构件按照不同的结构形式，有不同的隔声特性。对于隔墙（分户墙）设计上的措施，理论上采用高声阻、冈0性、匀质密实的围护结构，如砖、混凝土等，其质量越大则振动越小,惰性抗力越大，使传声减小到最低程度,因而,密实而重质的材料隔声性能较好。2.2.单层匀质密实墙的空气声隔绝单层匀质密实墙的隔声性能和入射声波的频率有关，还取决于墙本身的面密度、劲度、材料的阻尼,以及墙的边界条件等因素。典型的单层匀质密实墙的隔声频率特性曲线如图1所示。图1单层匀质墙典型隔声频率特性曲线从图1中可知，在不同频率时（低频、中频、高频）,影响隔声性能的劲度、阻尼、质量控制现象。在很低的频率时,劲度起主要控制作用。隔声量频率的降低而增大。随着频率的增高,质量效应增大,在某些频率处,可能出现劲度和质量效应相抵消而产生的构件共振现象。2.3.多层复合板的设计要点Z・•1肌厚加弋握醛土厚草紙板1O吋土匕禺H1■三夹板OEU臨Q厚加气哇醯蛰砌块罩画粉0515恋<110kg/m2J-1前厚捌宅硅酸盐硼块啪毯一层吃5厚木燈板-现在的节能建筑一般采取多层复合墙板达到节能保温的效果,这同时也可以增加墙体的隔声性能。多层复合板的设计要点如下：(1)多层复合板一般3~5层，在构造合理的条件下，相邻层间的材料尽量做成软硬结合形式。(2)提高薄板的阻尼有助于改善隔声量。如在薄钢板上粘贴超过板厚三倍左右的沥青玻璃纤维或麻丝之类材料，对消弱共振频率和吻合效应有显著作用。(3)多孑L材料本身的隔声能力差，但当这些材料和坚实材料组成多层复合板时，在它的表面抹一层不透气的粉刷层或粘一层轻薄的材料时，则可提高它的隔声性能。如5mm厚的木丝板仅有的18分贝左右的隔声量,单面粉刷后,隔声量提高到24分贝左右，双面粉刷后隔声量可提高到30分贝左右。几种隔声结构隔声性能的实测结果如图2所示。图2改善多孔材料的隔声特性实例2.4.质量定律如果把墙看成是无劲度、无阻尼的柔顺质量、且忽略墙的边界条件，则在声2电11一.一1J1跖25055）0IC'^O20004000赫率（Hz）3231647nVo-1M阜加气温遛土RO厚瓷吒层50嗥木塞板双面粉卿勺5厚粉厠240厚加气建酸...
