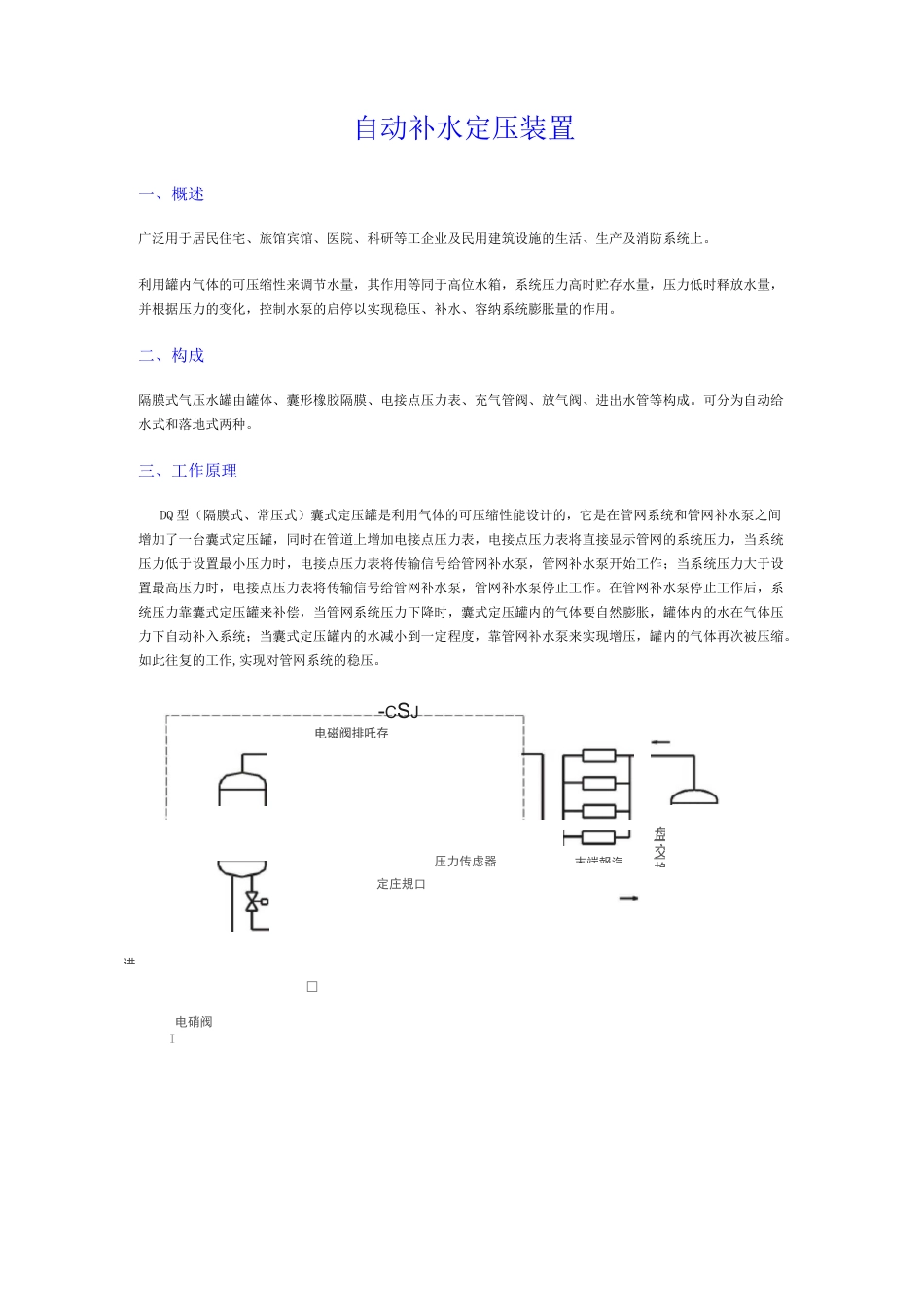

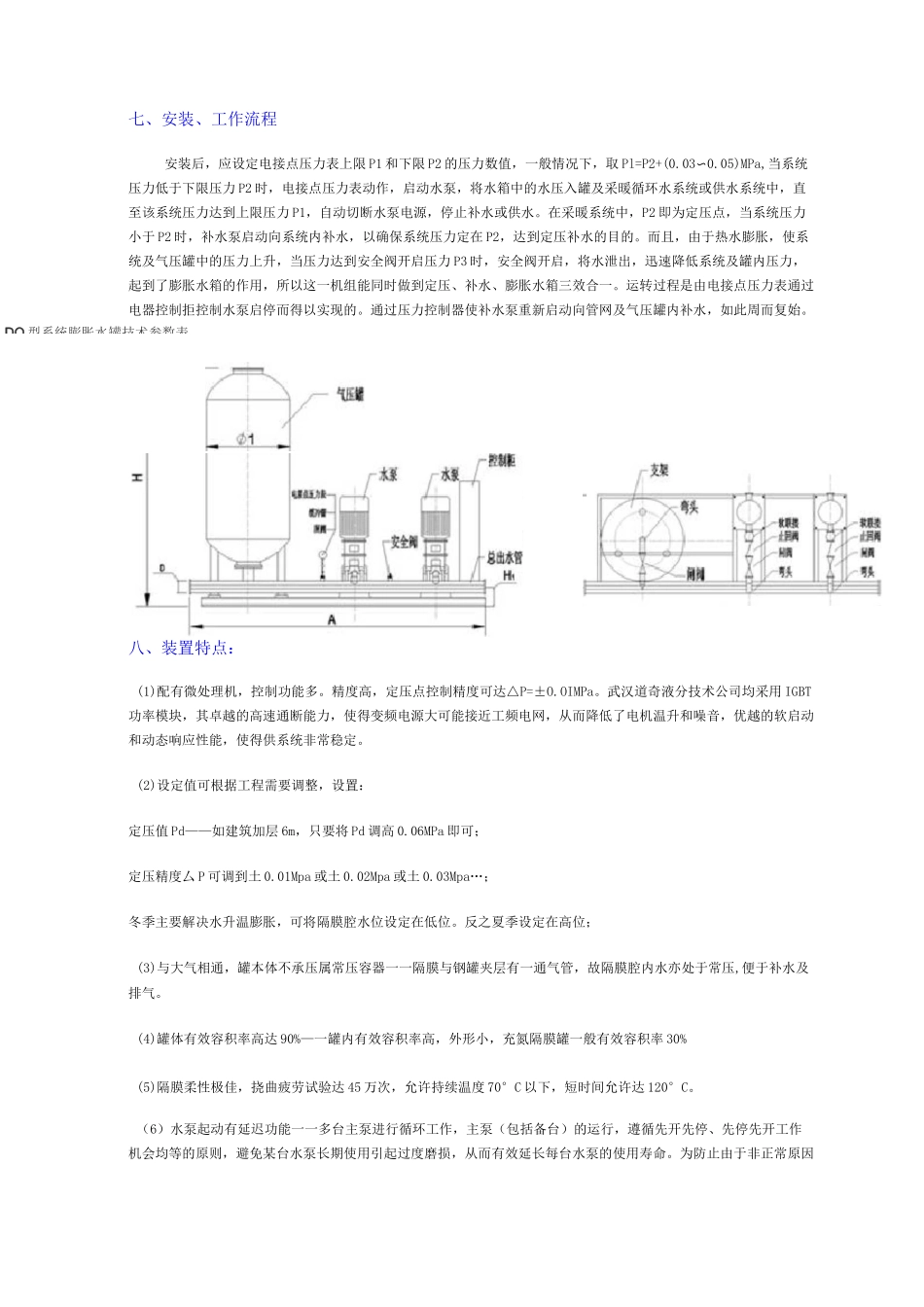

进电硝阀I压力传虑器定庄規口□盘交换自动补水定压装置一、概述广泛用于居民住宅、旅馆宾馆、医院、科研等工企业及民用建筑设施的生活、生产及消防系统上。利用罐内气体的可压缩性来调节水量,其作用等同于高位水箱,系统压力高时贮存水量,压力低时释放水量,并根据压力的变化,控制水泵的启停以实现稳压、补水、容纳系统膨胀量的作用。二、构成隔膜式气压水罐由罐体、囊形橡胶隔膜、电接点压力表、充气管阀、放气阀、进出水管等构成。可分为自动给水式和落地式两种。三、工作原理DQ型(隔膜式、常压式)囊式定压罐是利用气体的可压缩性能设计的,它是在管网系统和管网补水泵之间增加了一台囊式定压罐,同时在管道上增加电接点压力表,电接点压力表将直接显示管网的系统压力,当系统压力低于设置最小压力时,电接点压力表将传输信号给管网补水泵,管网补水泵开始工作;当系统压力大于设置最高压力时,电接点压力表将传输信号给管网补水泵,管网补水泵停止工作。在管网补水泵停止工作后,系统压力靠囊式定压罐来补偿,当管网系统压力下降时,囊式定压罐内的气体要自然膨胀,罐体内的水在气体压力下自动补入系统;当囊式定压罐内的水减小到一定程度,靠管网补水泵来实现增压,罐内的气体再次被压缩。如此往复的工作,实现对管网系统的稳压。-CSJ电磁阀排吒存「末端報汽1、2345、控制方式:序号要求及用水量的大小控制方式泵阀数量1第一类一泵一罐2第二类两泵一罐3第三类两泵两罐4第三类四泵三罐5第四类两泵三罐(单独交替运行,也可并列运行)四、基本功能:本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:(1)调节系统水体由于温度波动而引起的膨胀及收缩一一胀缩;(2)使系统某点压力恒定一一定压;(3)当系统发生泄漏时向系统补水——补水;(4)周期性的排析溶于水体的气体一一排气。五、用途:用于采暖系统,可代替高位膨胀水箱。也广泛用于多层或高层民用和公共建筑的生活供水,可代替高位水箱或水塔。用于生活供水的即为气压供水机组在罐内安装囊形隔膜,隔膜与罐壁之间为气室,充满氮气。囊形隔膜腔即为水室,当水量逐渐增加时,水室体积也逐渐扩大,囊形隔膜不断向外扩张而气室体积不断缩小,由于氮气可压缩,并具有膨胀力,挤压囊形隔膜,使水室的水具有一定的压力,保证正常采暖补水或生活供水。为了便于安装和操作运行,本公司研制了由囊形隔膜式气压水罐、水泵、管路和自动控制装置等组成的整体式机组。六、适用范围:适用工业与民用锅炉循环系统的定压补水装置。适用热水采暖系统的定压补水装置及热水循环系统适用地热采暖系统,水原热泵等旧有的锅炉自动稳压膨胀装置(气压罐等)的改造旧有的热水采暖自动稳压膨胀装置(气压罐、膨胀水箱等)的改造。如:(1)tW120°C的热水采暧系统(2)tW130C的热水供热系统3)冬夏共用的双管、三管制空调水系统4)未设开式贮热水箱的生活热水供应系统七、安装、工作流程安装后,应设定电接点压力表上限P1和下限P2的压力数值,一般情况下,取Pl=P2+(0.03〜0.05)MPa,当系统压力低于下限压力P2时,电接点压力表动作,启动水泵,将水箱中的水压入罐及采暖循环水系统或供水系统中,直至该系统压力达到上限压力P1,自动切断水泵电源,停止补水或供水。在采暖系统中,P2即为定压点,当系统压力小于P2时,补水泵启动向系统内补水,以确保系统压力定在P2,达到定压补水的目的。而且,由于热水膨胀,使系统及气压罐中的压力上升,当压力达到安全阀开启压力P3时,安全阀开启,将水泄出,迅速降低系统及罐内压力,起到了膨胀水箱的作用,所以这一机组能同时做到定压、补水、膨胀水箱三效合一。运转过程是由电接点压力表通过电器控制拒控制水泵启停而得以实现的。通过压力控制器使补水泵重新启动向管网及气压罐内补水,如此周而复始。八、装置特点:(1)配有微处理机,控制功能多。精度高,定压点控制精度可达△P=±O.OIMPa。武汉道奇液分技术公司均采用IGBT功率模块,其卓越的高速通断能力,使得变频电源大可能接近工频电网,从而降低了电机温升和噪音,优越的软启动和动态响应性能,使得供系统非常稳定。(2)设定值可根据工程需要调整,设置:定压值Pd...
