基坑监测方案(DOC)VIP免费

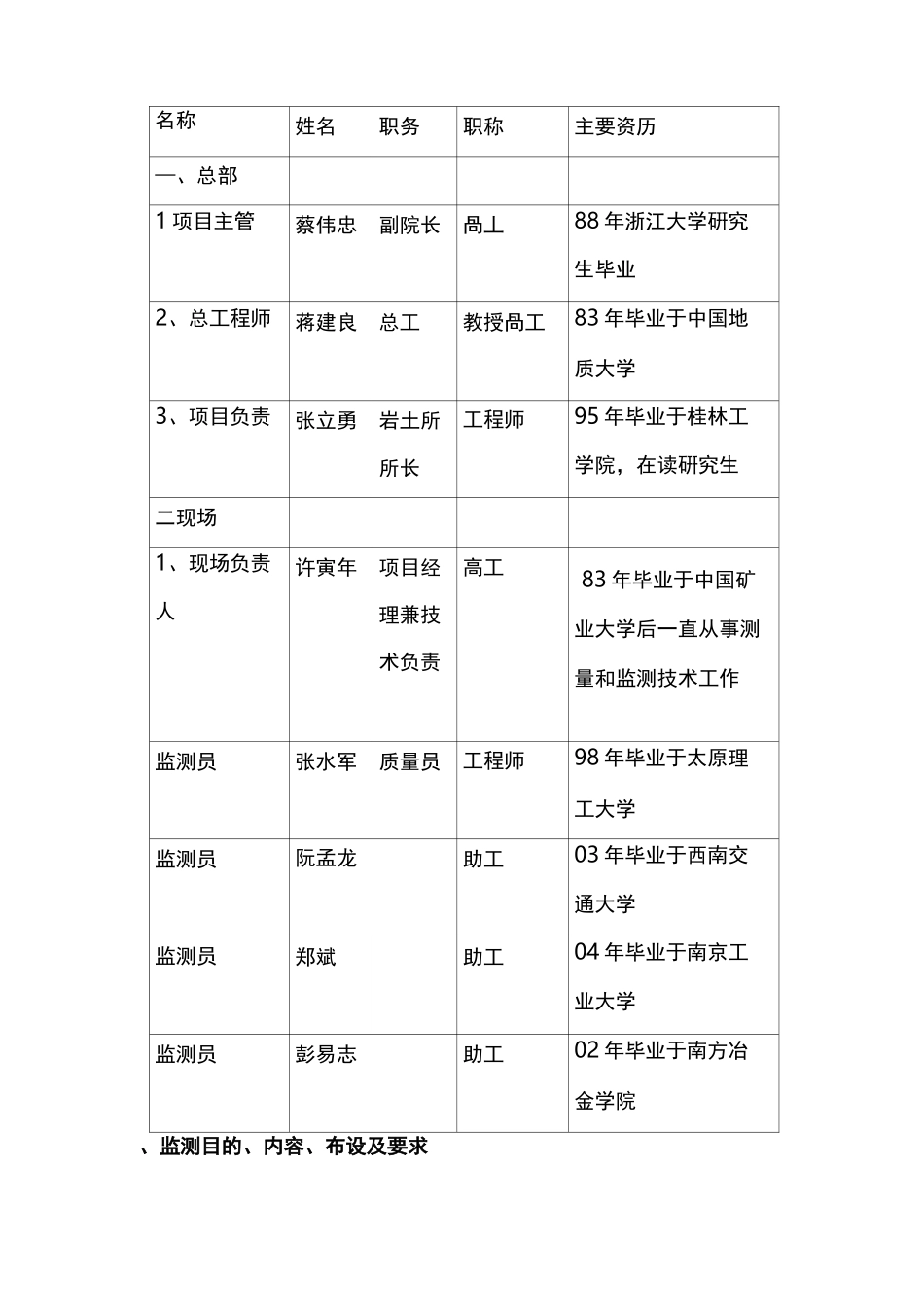

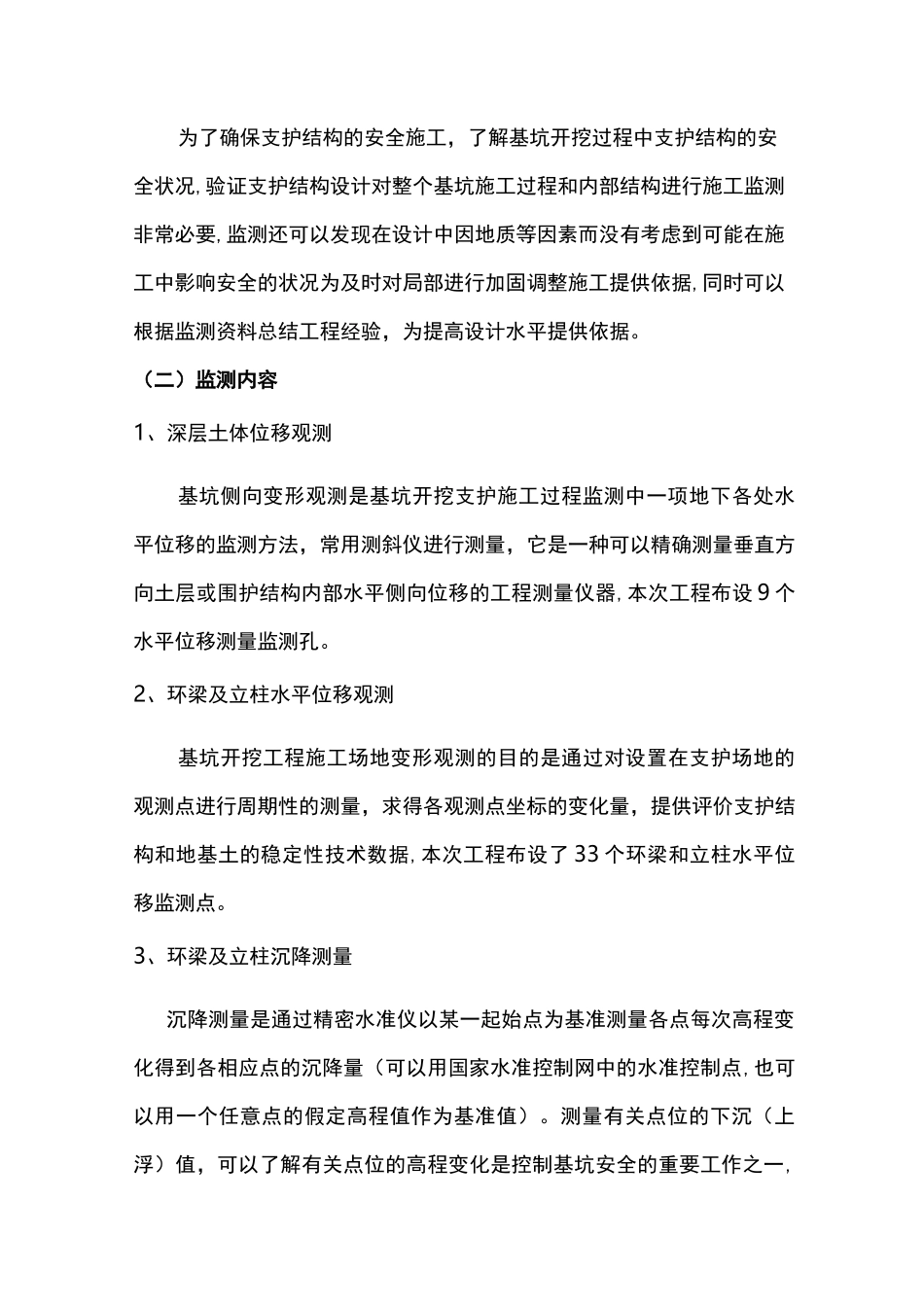

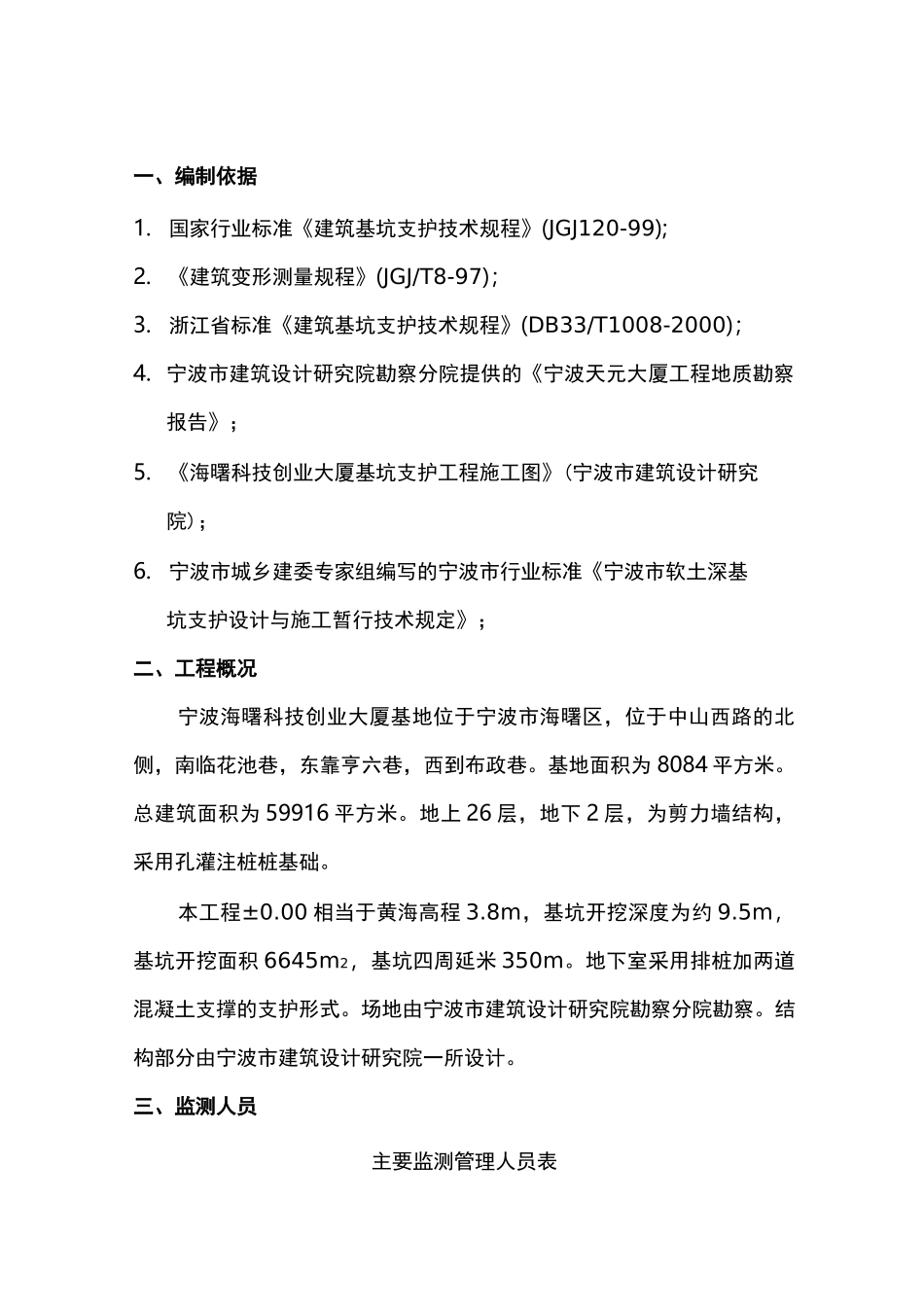

一、编制依据1.国家行业标准《建筑基坑支护技术规程》(JGJ120-99);2.《建筑变形测量规程》(JGJ/T8-97)；3.浙江省标准《建筑基坑支护技术规程》(DB33/T1008-2000)；4.宁波市建筑设计研究院勘察分院提供的《宁波天元大厦工程地质勘察报告》；5.《海曙科技创业大厦基坑支护工程施工图》(宁波市建筑设计研究院)；6.宁波市城乡建委专家组编写的宁波市行业标准《宁波市软土深基坑支护设计与施工暂行技术规定》；二、工程概况宁波海曙科技创业大厦基地位于宁波市海曙区，位于中山西路的北侧，南临花池巷，东靠亨六巷，西到布政巷。基地面积为8084平方米。总建筑面积为59916平方米。地上26层，地下2层，为剪力墙结构，采用孔灌注桩桩基础。本工程±0.00相当于黄海高程3.8m，基坑开挖深度为约9.5m，基坑开挖面积6645m2，基坑四周延米350m。地下室采用排桩加两道混凝土支撑的支护形式。场地由宁波市建筑设计研究院勘察分院勘察。结构部分由宁波市建筑设计研究院一所设计。三、监测人员主要监测管理人员表名称姓名职务职称主要资历—、总部1项目主管蔡伟忠副院长咼丄88年浙江大学硏究生毕业2、总工程师蒋建良总工教授咼工83年毕业于中国地质大学3、项目负责张立勇岩土所所长工程师95年毕业于桂林工学院，在读硏究生二现场1、现场负责人许寅年项目经理兼技术负责高工83年毕业于中国矿业大学后一直从事测量和监测技术工作监测员张水军质量员工程师98年毕业于太原理工大学监测员阮孟龙助工03年毕业于西南交通大学监测员郑斌助工04年毕业于南京工业大学监测员彭易志助工02年毕业于南方冶金学院、监测目的、内容、布设及要求为了确保支护结构的安全施工，了解基坑开挖过程中支护结构的安全状况,验证支护结构设计对整个基坑施工过程和内部结构进行施工监测非常必要,监测还可以发现在设计中因地质等因素而没有考虑到可能在施工中影响安全的状况为及时对局部进行加固调整施工提供依据,同时可以根据监测资料总结工程经验，为提高设计水平提供依据。（二）监测内容1、深层土体位移观测基坑侧向变形观测是基坑开挖支护施工过程监测中一项地下各处水平位移的监测方法，常用测斜仪进行测量，它是一种可以精确测量垂直方向土层或围护结构内部水平侧向位移的工程测量仪器,本次工程布设9个水平位移测量监测孔。2、环梁及立柱水平位移观测基坑开挖工程施工场地变形观测的目的是通过对设置在支护场地的观测点进行周期性的测量，求得各观测点坐标的变化量，提供评价支护结构和地基土的稳定性技术数据,本次工程布设了33个环梁和立柱水平位移监测点。3、环梁及立柱沉降测量沉降测量是通过精密水准仪以某一起始点为基准测量各点每次高程变化得到各相应点的沉降量（可以用国家水准控制网中的水准控制点,也可以用一个任意点的假定高程值作为基准值）。测量有关点位的下沉（上浮）值，可以了解有关点位的高程变化是控制基坑安全的重要工作之一,本次工程布设了33个环梁和立柱沉降监测点。4、周边道路、管线变形及裂缝监测通过对道路管线的监测，可以及时了解土方开挖对周边环境的影响，将监测所得数据及时的反馈给业主、施工单位，正确指导基坑土方的开挖进度,可以为预防因基坑开挖影响周边环境提前年供预测的参数,本次周边沉降观测点按设计要求布设17+16个点。5、土压力监测在不同深度按设计要求埋设土压力盒，测量基坑在开挖过程中的土体内部应力情况在宁波地区还比较少,为了研究和优化基坑设计了解和掌握基坑开挖中的土体内部应力非常必要。本次在基坑边设一个监测点共12个土体深度的土压力监测6、桩身弯矩监测桩身应力和弯距的监测可以根据设计单位的要求在施工围护桩钢筋笼的时候预先焊上钢筋测力计，随围护桩的施工而埋入土中，在围护桩施工好后可以在测量时钢筋测力计的参数求得围护桩桩身钢筋所受的拉力（压力）、弯距。本次工程中布设2根桩测量弯距，每根桩中测量两个点，共4对八个钢筋测力计。7、支撑轴力监测支撑轴力的监测也是用钢筋测力计预埋在设计的位置上，在测量过程中每次读取测力计参数通过公式计算出支撑梁的受力情况。判断支撑体系的安全状况，本次工程中布设7个支撑轴力监测点。三)监测布设各监测...
