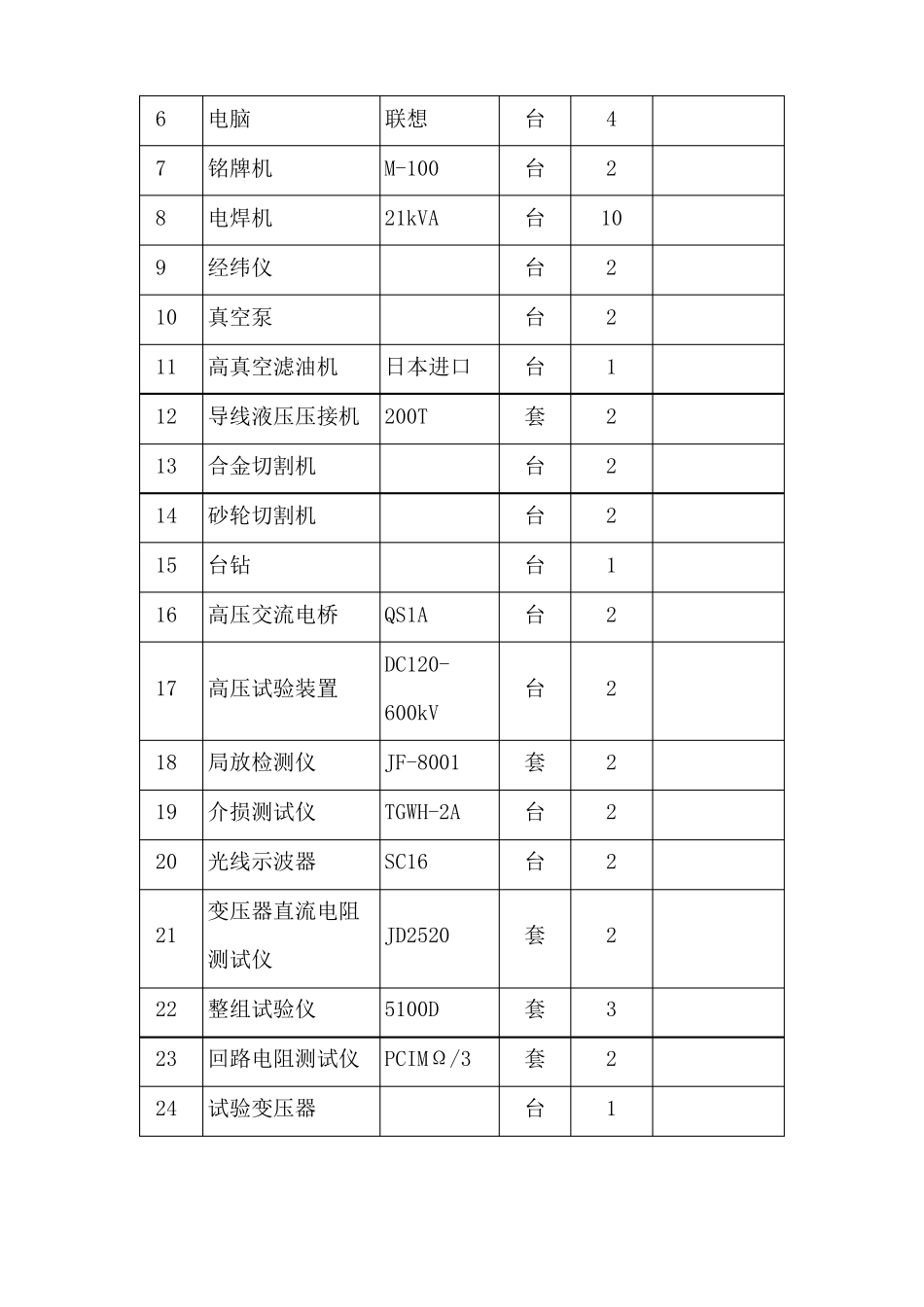

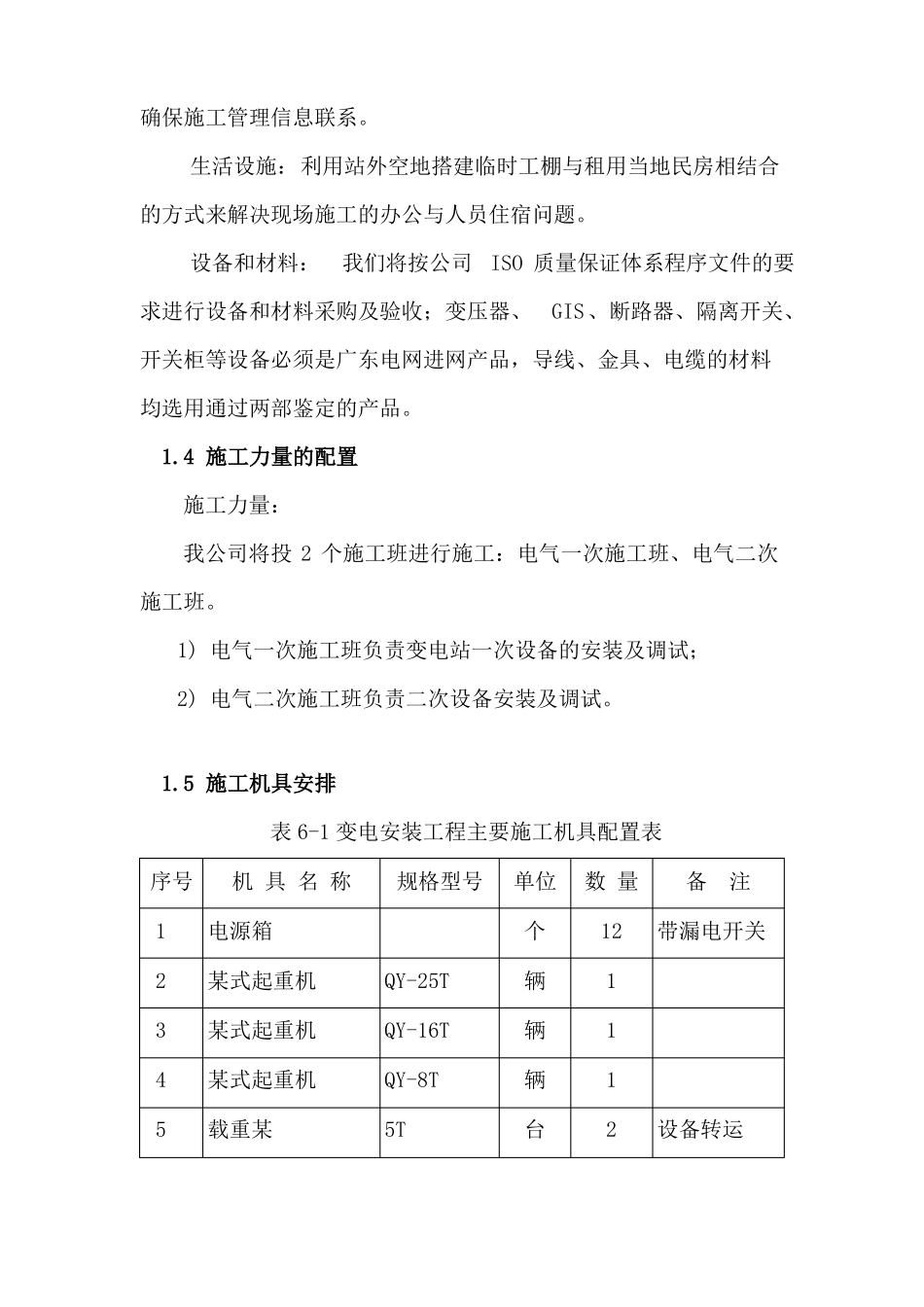

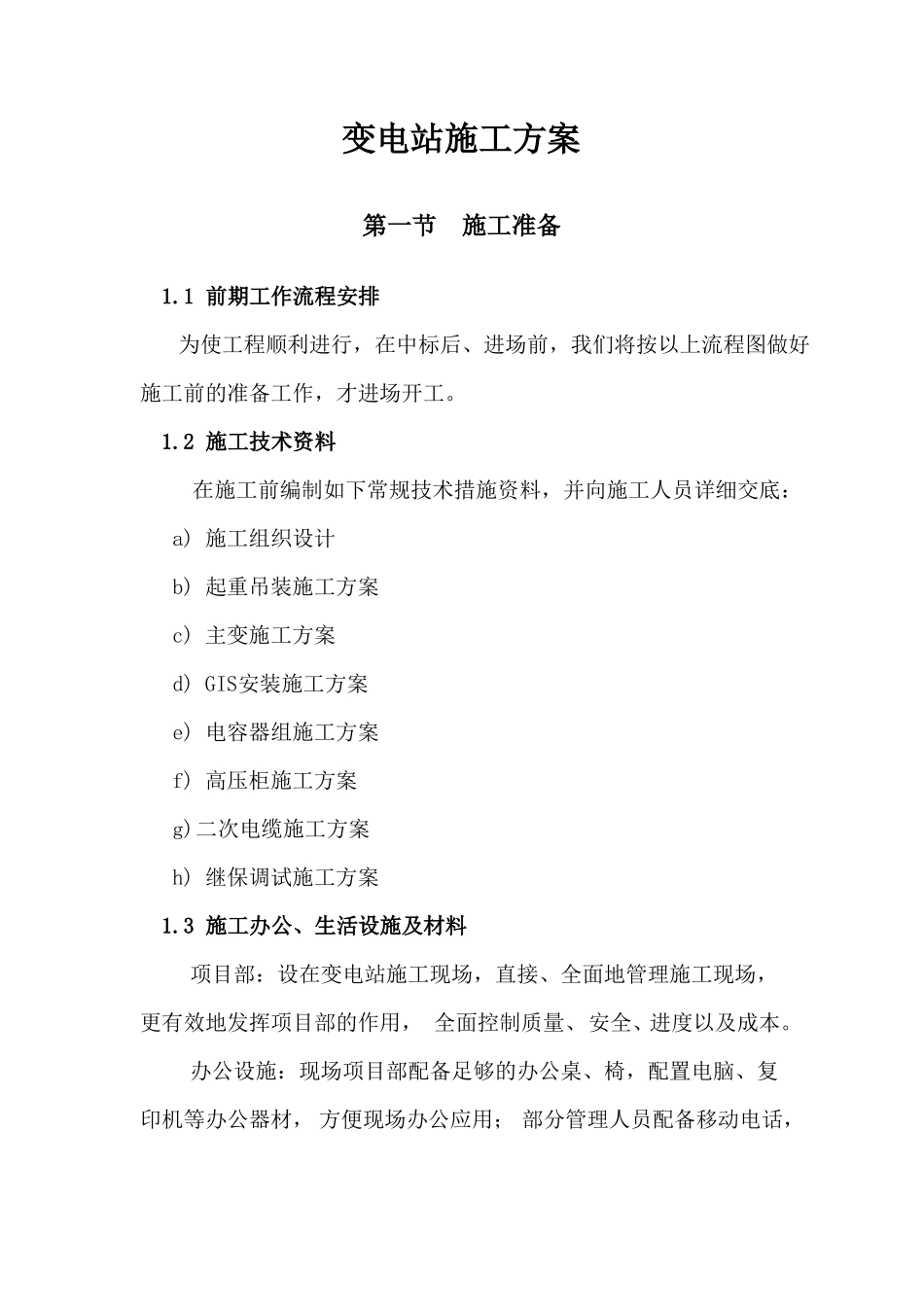

变电站施工方案第一节施工准备1.1前期工作流程安排为使工程顺利进行，在中标后、进场前，我们将按以上流程图做好施工前的准备工作，才进场开工。1.2施工技术资料在施工前编制如下常规技术措施资料，并向施工人员详细交底：a)施工组织设计b)起重吊装施工方案c)主变施工方案d)GIS安装施工方案e)电容器组施工方案f)高压柜施工方案g)二次电缆施工方案h)继保调试施工方案1.3施工办公、生活设施及材料项目部：设在变电站施工现场，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。办公设施：现场项目部配备足够的办公桌、椅，配置电脑、复印机等办公器材，方便现场办公应用；部分管理人员配备移动电话，确保施工管理信息联系。生活设施：利用站外空地搭建临时工棚与租用当地民房相结合的方式来解决现场施工的办公与人员住宿问题。设备和材料：我们将按公司ISO质量保证体系程序文件的要求进行设备和材料采购及验收；变压器、GIS、断路器、隔离开关、开关柜等设备必须是广东电网进网产品，导线、金具、电缆的材料均选用通过两部鉴定的产品。1.4施工力量的配置施工力量：我公司将投2个施工班进行施工：电气一次施工班、电气二次施工班。1)电气一次施工班负责变电站一次设备的安装及调试；2)电气二次施工班负责二次设备安装及调试。1.5施工机具安排表6-1变电安装工程主要施工机具配置表序号机具名称QY-25TQY-16TQY-8T5T规格型号单位数量个辆辆辆台121112备注带漏电开关设备转运1电源箱2某式起重机3某式起重机4某式起重机5载重某6电脑7铭牌机8电焊机9经纬仪10真空泵11高真空滤油机联想M-10021kVA日本进口台台台台台台套台台台台台4210221222122222232112导线液压压接机200T13合金切割机14砂轮切割机15台钻16高压交流电桥17高压试验装置600kV18局放检测仪19介损测试仪20光线示波器变压器直流电阻21测试仪22整组试验仪5100DJD2520JF-8001TGWH-2ASC16QS1ADC120-套台台套套套台23回路电阻测试仪PCIMΩ/324试验变压器第二节施工工序总体规划变电站工程中，必须先完成土建工程，经中间验收,符合电气进场条件后，才能进行变电站电气部分的施工。为保证工期，我们将按施工工序合理计划安排人员、机具、材料进场，具体施工工序计划参见施工进度计划横道图（见附图）。另外，我们将积极采取有力的措施组织人力、机具进行施工，将各大交叉工序搭接进行，尽可能缩短工期。第三节电气主要施工方法3.1电气设备安装3.1.1变压器安装3.1.1．1施工依据1.本工程施工设计图和厂家产品安装说明书；2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；3.《电气装置安装工程电气设备交接试验标准》GB50150-91；《电气装置安装工程接地装置施工及验收规范》GB50169-92。3.1.1．2施工安全执行标准1.《电力建设安全工作规程》DL5009.3－19972.《电业安全工作规程》（发电厂和变电所电气部分）DL408—913.中国南方电网公司的三个规定：《安全生产工作规定》、《安全生产监督规定》、《安全生产工作奖惩规定》4.南方电网公司《变电站安健环设施标准》（Q／CSG10001－2004）5.《广东电网公司防止人身伤亡事故十项重点措施》6.广州南方电力建设集团有限公司的《电力工程危害辩识清单及风险评价、控制措施》中的有关规定。3.1.1．3施工前的准备3.1.1．3．1现场条件检查1.所有土建工作已全部按图施工完毕并经验收合格；2.施工道路畅通无阻，杂物清理干净；3.施工电源已按“一机一闸一漏一箱”的要求安装。3.1.1．3．2技术的准备1.变压器运进变电站前应详细了解变压器的资料（包括安装尺寸及要点），根据资料结合设计图纸确认现有基础是否适合变压器就位。确认基础正确后划出基础中心线，测量基础面的水平并作好记录。2.组织全体人员学习施工方案，技术负责人向施工人员作施工技术交底。安排施工机器具及材料进场。3.施工负责人落实施工现场的安全设施及防火要求。4.布置好施工机具及主变附件放置位置，安排好施工用电设施。5.配合运输部门主变本体上基础、就位。4.1.1．3．3施工机器具准备序号1名称某吊机规格16T数量1台234567真空滤油机电焊机套管支承架...
