10KV高压开关柜检修规程VIP免费

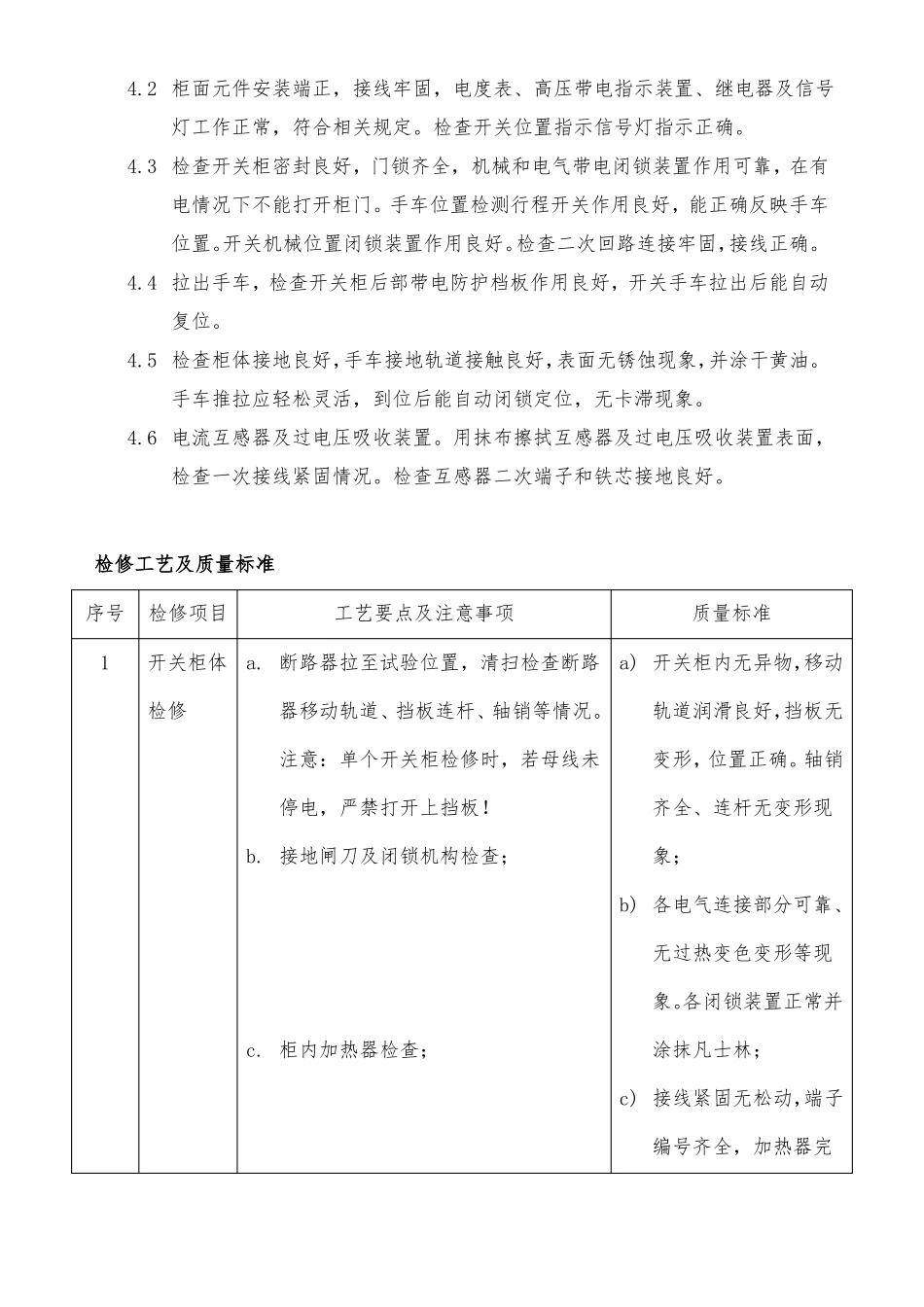

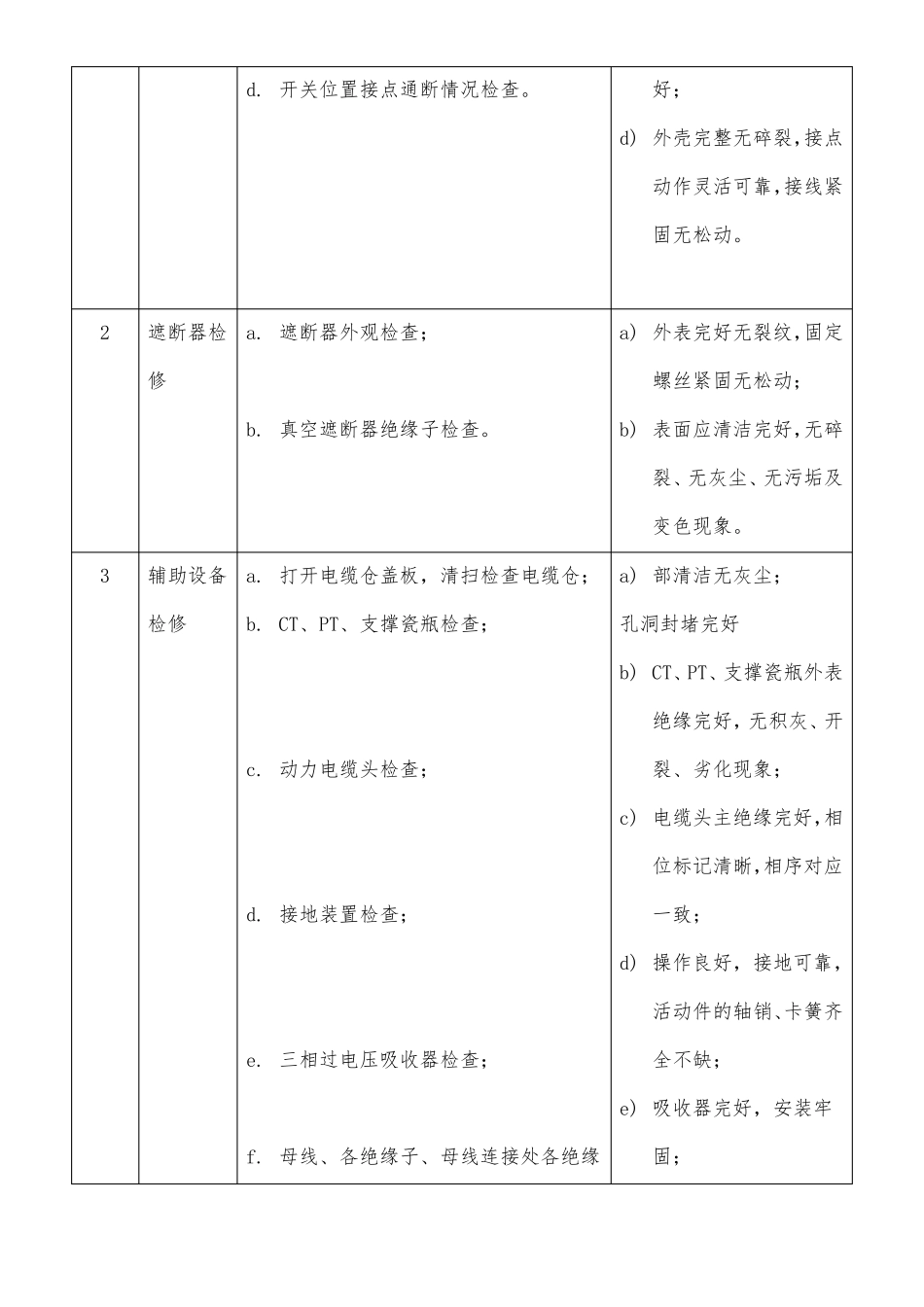

编制审核批准本标准规定10KV开关柜检修及校验规程1.通用检修工艺及注意事项检修所需人员及机具材料1.1所需人员：3～6人。1.2工具：常用电工工具及专用检修工具。1.3材料：润滑油1kg，油漆（红、黄、绿各1kg/台），扁油刷1把，抹布0.5kg，防锈漆2kg，干黄油2kg。1.4开关柜检修前，了解设备的运行状况，存在的缺陷。1.5根据大修项目，制定大修进度，工时计划、备品备料、人员安排。1.6熟悉设备图纸，安装说明书1.7组织工作班成员学习检修规程。1.8向工作人员交代技术要求及安全措施。1.9检修前办理好相关检修工作票；认真填写相关检修记录。2.检修周期（表1）表1检修类别日常检修计划性检修3.高压开关柜的检修说明1.1高压开关柜的检修，包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。1.2开关柜内二次回路每三月检查一次，对小车隔离触指进行检查；操作机构的合闸与分闸线圈的电阻，每二年测量一次。4.高压开关柜日常维护项目和要求4.1检查、清扫开关柜，柜体清洁无灰尘。柜面观察窗清洁透明。检修周期（月）3个月（或停车时检修）12~244.2柜面元件安装端正，接线牢固，电度表、高压带电指示装置、继电器及信号灯工作正常，符合相关规定。检查开关位置指示信号灯指示正确。4.3检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电情况下不能打开柜门。手车位置检测行程开关作用良好，能正确反映手车位置。开关机械位置闭锁装置作用良好。检查二次回路连接牢固，接线正确。4.4拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。4.5检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。4.6电流互感器及过电压吸收装置。用抹布擦拭互感器及过电压吸收装置表面，检查一次接线紧固情况。检查互感器二次端子和铁芯接地良好。检修工艺及质量标准序号检修项目1工艺要点及注意事项质量标准开关柜体a.断路器拉至试验位置，清扫检查断路a)开关柜内无异物，移动检修器移动轨道、挡板连杆、轴销等情况。注意：单个开关柜检修时，若母线未停电，严禁打开上挡板！b.接地闸刀及闭锁机构检查；c.柜内加热器检查；轨道润滑良好，挡板无变形，位置正确。轴销齐全、连杆无变形现象；b)各电气连接部分可靠、无过热变色变形等现象。各闭锁装置正常并涂抹凡士林；c)接线紧固无松动，端子编号齐全，加热器完d.开关位置接点通断情况检查。好；d)外壳完整无碎裂，接点动作灵活可靠，接线紧固无松动。2遮断器检a.遮断器外观检查；修b.真空遮断器绝缘子检查。a)外表完好无裂纹，固定螺丝紧固无松动；b)表面应清洁完好，无碎裂、无灰尘、无污垢及变色现象。3辅助设备a.打开电缆仓盖板，清扫检查电缆仓；a)部清洁无灰尘；检修b.CT、PT、支撑瓷瓶检查；c.动力电缆头检查；d.接地装置检查；e.三相过电压吸收器检查；f.母线、各绝缘子、母线连接处各绝缘孔洞封堵完好b)CT、PT、支撑瓷瓶外表绝缘完好，无积灰、开裂、劣化现象；c)电缆头主绝缘完好，相位标记清晰，相序对应一致；d)操作良好，接地可靠，活动件的轴销、卡簧齐全不缺；e)吸收器完好，安装牢固；外套及接头等检查。f)母线、绝缘子完好，无放电痕迹，无龟裂、变形等现象。接头牢固无过热、变色等现象。4测量a)2500V摇表测量主回路对地绝缘；a)缘电阻应≥500MΩ；b)用2500V摇表测量主回路相间绝缘；b)绝缘电阻应≥500MΩ；5二次控制a.有二次接线清扫、检查、紧固；回路检修b.继电器及信号灯检查5.高压开关柜的计划检修高压开关柜中修要编制详细的检修方案，工区进行讨论修改通过后，上报部门审批后方可进行作业。5.1真空断路器检修。清扫断路器绝缘子和真空室，用抹布擦拭干净。检查储a)牢固，编号完整清晰，螺丝齐全无滑牙现象；b)开关位置指示正确能弹簧应无变形，无锈蚀现象。传动轴转动灵活，并注润滑油。各零部件应正常完好。由于分、合闸时的震动致使螺钉、开口销松动妨碍...
