（三年模拟精选）高考物理 专题八 恒定电流（全国通用）试题VIP免费

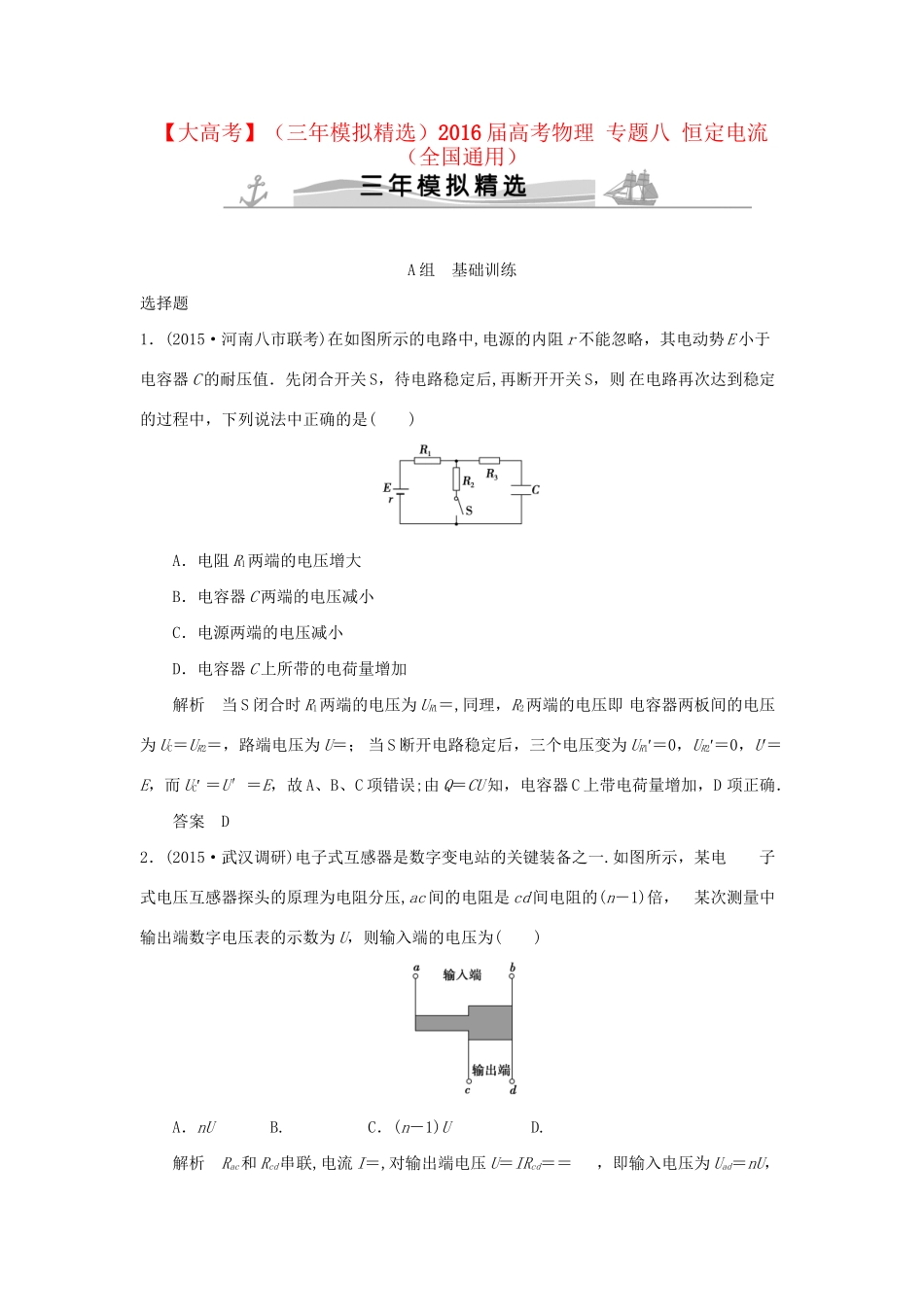

【大高考】（三年模拟精选）2016届高考物理专题八恒定电流（全国通用）A组基础训练选择题1．(2015·河南八市联考)在如图所示的电路中,电源的内阻r不能忽略，其电动势E小于电容器C的耐压值．先闭合开关S，待电路稳定后,再断开开关S，则在电路再次达到稳定的过程中，下列说法中正确的是()A．电阻R1两端的电压增大B．电容器C两端的电压减小C．电源两端的电压减小D．电容器C上所带的电荷量增加解析当S闭合时R1两端的电压为UR1＝,同理，R2两端的电压即电容器两板间的电压为UC＝UR2＝，路端电压为U＝；当S断开电路稳定后，三个电压变为UR1′＝0，UR2′＝0，U′＝E，而UC′＝U′＝E，故A、B、C项错误;由Q＝CU知，电容器C上带电荷量增加，D项正确．答案D2．(2015·武汉调研)电子式互感器是数字变电站的关键装备之一.如图所示，某电子式电压互感器探头的原理为电阻分压,ac间的电阻是cd间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为()A．nUB.C．(n－1)UD.解析Rac和Rcd串联,电流I＝,对输出端电压U＝IRcd＝＝，即输入电压为Uad＝nU，对照选项A对．答案A3．(2015·扬州期末)已知磁敏电阻在无磁场时电阻很小,有磁场时电阻变大，并且磁场越强阻值越大，为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路．电源的电动势E和内阻r不变，在无磁场时调节变阻器R使小灯泡L正常发光，若探测装置从无磁场区进入强磁场区，则()A．小灯泡L变亮B．电压表的示数变小C．磁敏电阻两端电压变小D．通过滑动变阻器的电流变大解析因为磁敏电阻在无磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大，所以当它从无磁场区进入强磁场区时，其电阻会变大，所以它与变阻器串联的总电阻也变大，再与灯泡并联的总电阻也变大，故外电路的电阻增大，所以外电路的电压增大，即灯泡的两端电压变大，小灯泡变亮，选项A正确；电压表的示数变大,故选项B错误；由于磁敏电阻的阻值变大，故其两端电压也变大，选项C错误；由欧姆定律可知，电路中的电流变小，而小灯泡的电流变大，故流过变阻器的电流变小，选项D错误．答案A4．(2015·上海金山区期末)如图甲所示电路中，R为电阻箱，电源的电动势为E，内阻为r.图乙为电源的输出功率P与电流表示数I的关系图象，其中功率P0分别对应电流I1、I2，外电阻R1、R2.下列说法中正确的是()A．I1＋I2>B．I1＋I2＝C.>D.<解析由闭合电路欧姆定律得输出功率P0＝UI＝EI－I2r,即EI1－Ir＝EI2－Ir，得I1＋I2＝.又因P0＝IR1＝IR2，I1＝，I2＝，联立解得R1R2＝r2.故B选项正确．答案B5．(2015·北京东城区示范校测试)在长度为l、横截面积为S、单位体积内的自由电子数为n的金属导体两端加上电压，导体中就会产生匀强电场．导体内电荷量为e的自由电子受电场力作用先做加速运动，然后与阳离子碰撞而减速，……如此往复所以，我们通常将自由电子的这种运动简化成速率为v(不随时间变化)的定向运动．已知阻碍电子运动的阻力大小与电子定向移动的速率v成正比，即f＝kv(k是常数)，则该导体的电阻应该等于()A.B.C.D.解析当导体两端加上电压U时，内总电场强度E＝，电子匀速运动时，Ee＝kv，因此电子运动的速度v＝.而电流强度I＝nevS＝，这时的电阻R＝＝.因此B正确，A、C、D错误．答案B6．(2014·北京东城期末)如图所示电路,电源内阻不可忽略．开关S闭合后，在滑动变阻器R0的滑片向下滑动的过程中()A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表与电流表的示数都增大D．电压表与电流表的示数都减小解析根据闭合电路欧姆定律可知，当滑片向下滑动时，滑动变阻器接入电路的电阻R0将变小，电路中总电阻变小，所以I干↑＝，U路↓＝E－I干↑r，R0、R2并联部分电压U↓＝E－I干↑r－I干↑R1＝I↓R2，选项D正确，A、B、C错误．答案D7．(2014·潍坊联考)在如图所示的电路中,闭合开关S，将滑动变阻器滑片P缓慢向右移动，则()A．灯泡L变暗B．电源内部消耗的功率先变大后变小C．电容器C上的电荷量增加D．流过R1的电流方向由左向右解析滑片右移，接入电路的电阻减小，由闭合电路欧姆定律可知．总电流增大，故灯泡L变亮，A错误；电源内部消耗的...
