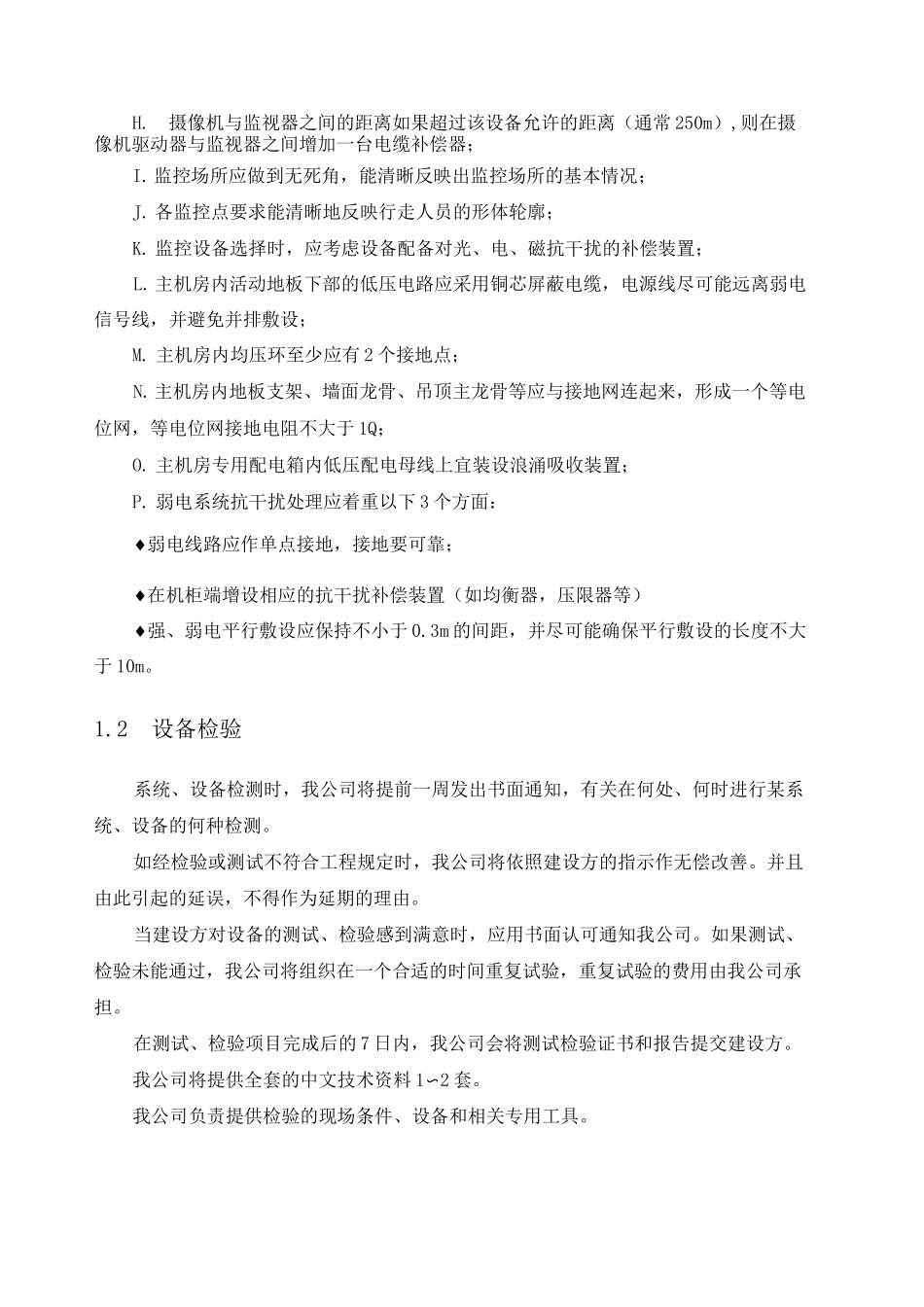

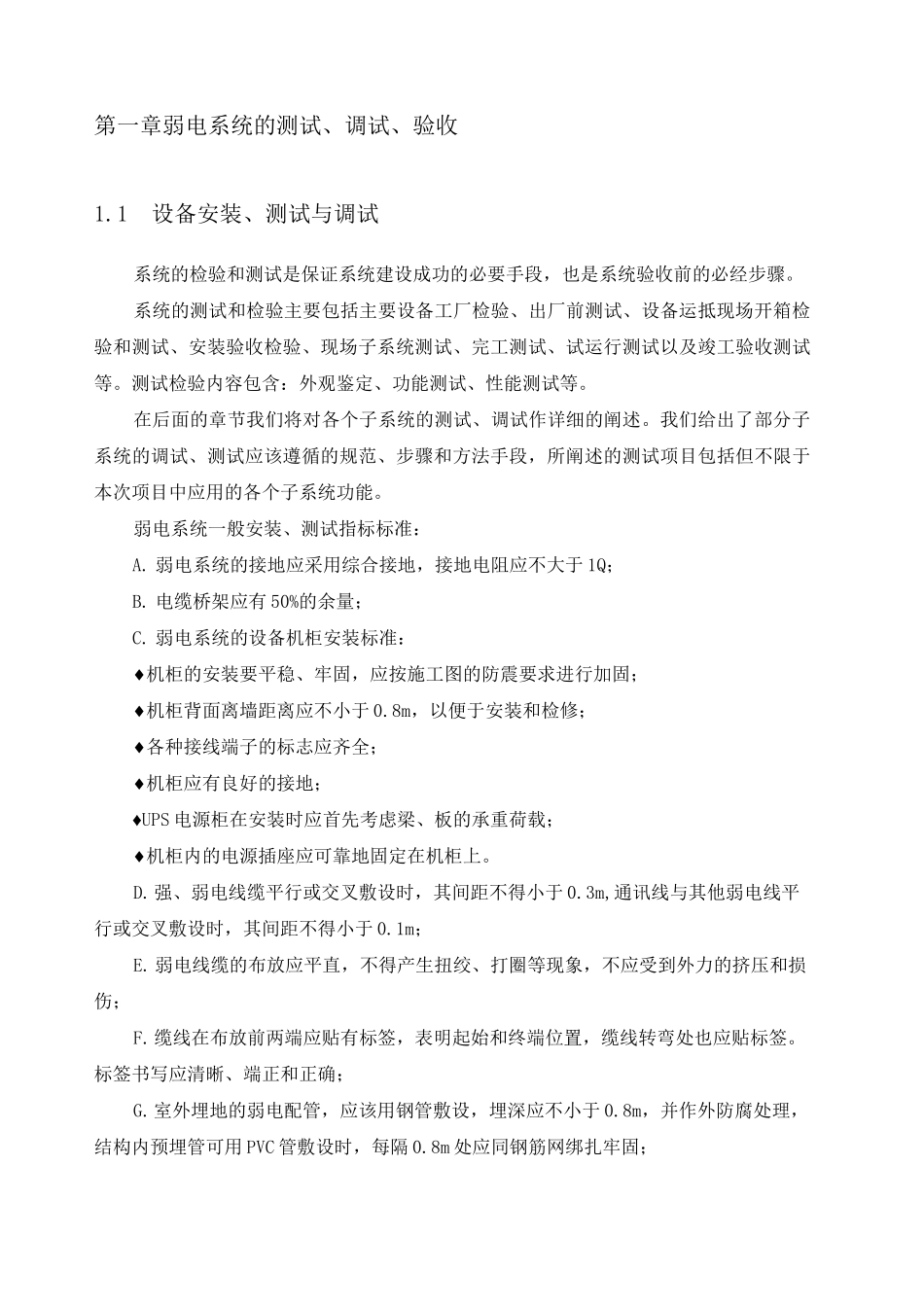

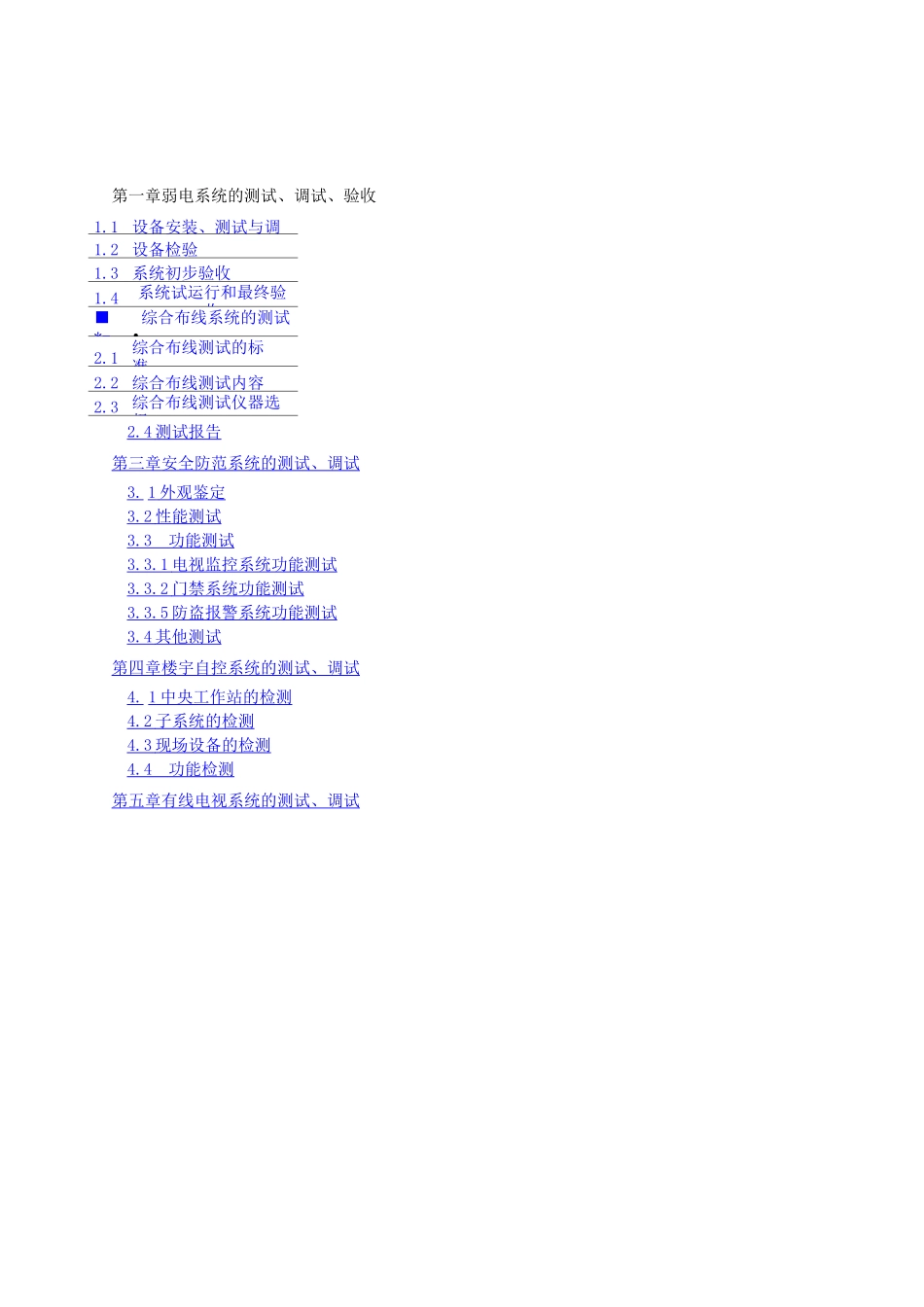

第一章弱电系统的测试、调试、验收1.1设备安装、测试与调1.2设备检验1.3系统初步验收1.4系统试运行和最终验收■*-综合布线系统的测试•.2.1综合布线测试的标准..2.2综合布线测试内容2.3综合布线测试仪器选择2.4测试报告第三章安全防范系统的测试、调试3.1外观鉴定3.2性能测试3.3功能测试3.3.1电视监控系统功能测试3.3.2门禁系统功能测试3.3.5防盗报警系统功能测试3.4其他测试第四章楼宇自控系统的测试、调试4.1中央工作站的检测4.2子系统的检测4.3现场设备的检测4.4功能检测第五章有线电视系统的测试、调试第一章弱电系统的测试、调试、验收1.1设备安装、测试与调试系统的检验和测试是保证系统建设成功的必要手段，也是系统验收前的必经步骤。系统的测试和检验主要包括主要设备工厂检验、出厂前测试、设备运抵现场开箱检验和测试、安装验收检验、现场子系统测试、完工测试、试运行测试以及竣工验收测试等。测试检验内容包含：外观鉴定、功能测试、性能测试等。在后面的章节我们将对各个子系统的测试、调试作详细的阐述。我们给出了部分子系统的调试、测试应该遵循的规范、步骤和方法手段，所阐述的测试项目包括但不限于本次项目中应用的各个子系统功能。弱电系统一般安装、测试指标标准：A.弱电系统的接地应采用综合接地，接地电阻应不大于1Q；B.电缆桥架应有50%的余量；C.弱电系统的设备机柜安装标准：♦机柜的安装要平稳、牢固，应按施工图的防震要求进行加固；♦机柜背面离墙距离应不小于0.8m，以便于安装和检修；♦各种接线端子的标志应齐全；♦机柜应有良好的接地；♦UPS电源柜在安装时应首先考虑梁、板的承重荷载；♦机柜内的电源插座应可靠地固定在机柜上。D.强、弱电线缆平行或交叉敷设时，其间距不得小于0.3m,通讯线与其他弱电线平行或交叉敷设时，其间距不得小于0.1m；E.弱电线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；F.缆线在布放前两端应贴有标签，表明起始和终端位置，缆线转弯处也应贴标签。标签书写应清晰、端正和正确；G.室外埋地的弱电配管，应该用钢管敷设，埋深应不小于0.8m，并作外防腐处理，结构内预埋管可用PVC管敷设时，每隔0.8m处应同钢筋网绑扎牢固；H.摄像机与监视器之间的距离如果超过该设备允许的距离（通常250m）,则在摄像机驱动器与监视器之间增加一台电缆补偿器；I.监控场所应做到无死角，能清晰反映出监控场所的基本情况；J.各监控点要求能清晰地反映行走人员的形体轮廓；K.监控设备选择时，应考虑设备配备对光、电、磁抗干扰的补偿装置；L.主机房内活动地板下部的低压电路应采用铜芯屏蔽电缆，电源线尽可能远离弱电信号线，并避免并排敷设；M.主机房内均压环至少应有2个接地点；N.主机房内地板支架、墙面龙骨、吊顶主龙骨等应与接地网连起来，形成一个等电位网，等电位网接地电阻不大于1Q；O.主机房专用配电箱内低压配电母线上宜装设浪涌吸收装置；P.弱电系统抗干扰处理应着重以下3个方面：♦弱电线路应作单点接地，接地要可靠；♦在机柜端增设相应的抗干扰补偿装置（如均衡器，压限器等）♦强、弱电平行敷设应保持不小于0.3m的间距，并尽可能确保平行敷设的长度不大于10m。1.2设备检验系统、设备检测时，我公司将提前一周发出书面通知，有关在何处、何时进行某系统、设备的何种检测。如经检验或测试不符合工程规定时，我公司将依照建设方的指示作无偿改善。并且由此引起的延误，不得作为延期的理由。当建设方对设备的测试、检验感到满意时，应用书面认可通知我公司。如果测试、检验未能通过，我公司将组织在一个合适的时间重复试验，重复试验的费用由我公司承担。在测试、检验项目完成后的7日内，我公司会将测试检验证书和报告提交建设方。我公司将提供全套的中文技术资料1〜2套。我公司负责提供检验的现场条件、设备和相关专用工具。1.3系统初步验收我公司将在初步验收之前提供下列文档：各子系统的调试大纲；各子系统的中文版操作手册；各子系统的调试报告；完整的工程竣工表；完整的系统竣工图（详细清楚的标明设备的安装位置、管线的实际走向、线槽的安装位置、系统的组成、系统的控制逻辑关系及原理图、安装...
