饱和蒸汽发电方案VIP免费

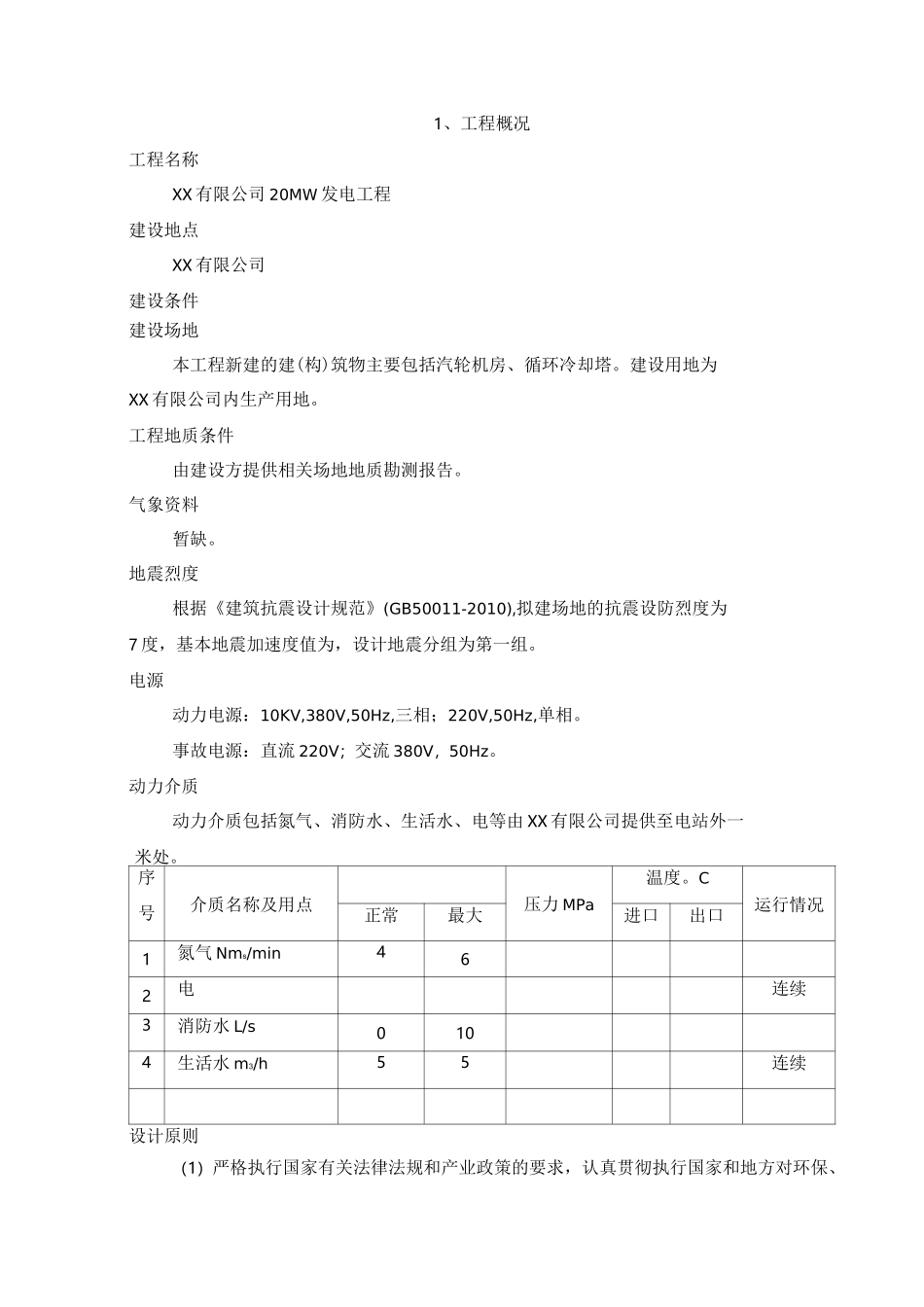

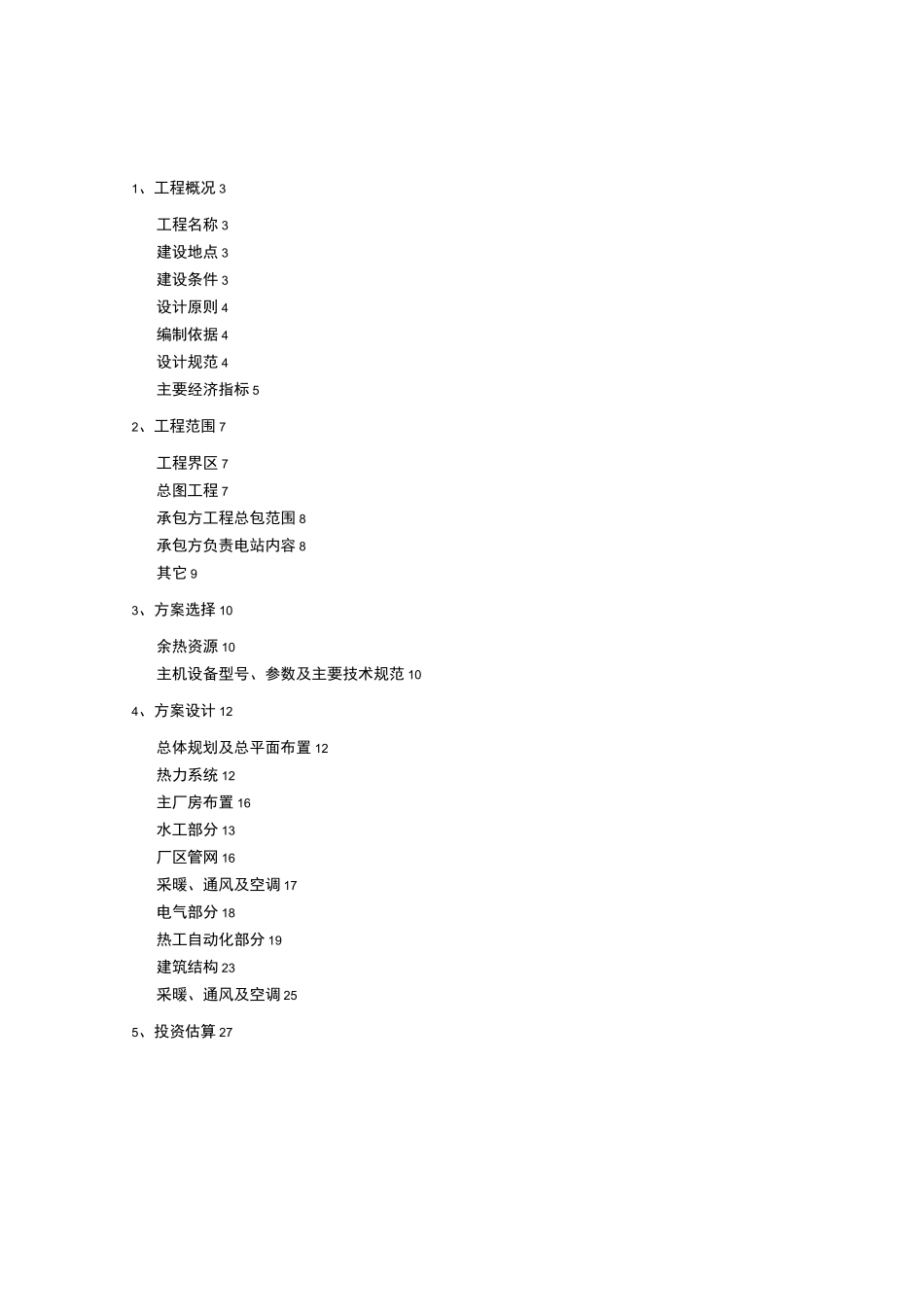

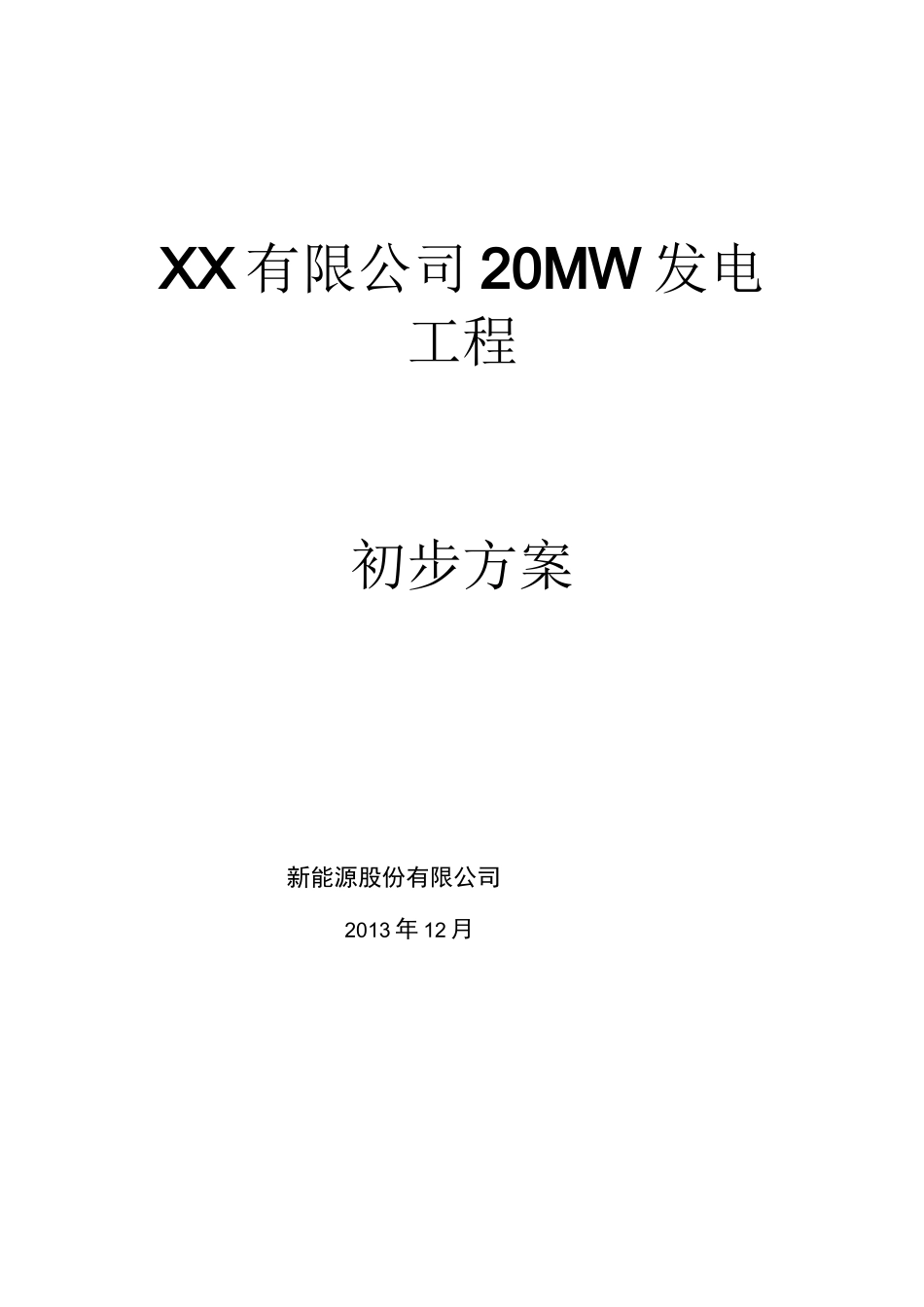

XX有限公司20MW发电工程初步方案新能源股份有限公司2013年12月1、工程概况3工程名称3建设地点3建设条件3设计原则4编制依据4设计规范4主要经济指标52、工程范围7工程界区7总图工程7承包方工程总包范围8承包方负责电站内容8其它93、方案选择10余热资源10主机设备型号、参数及主要技术规范104、方案设计12总体规划及总平面布置12热力系统12主厂房布置16水工部分13厂区管网16采暖、通风及空调17电气部分18热工自动化部分19建筑结构23采暖、通风及空调255、投资估算271、工程概况工程名称XX有限公司20MW发电工程建设地点XX有限公司建设条件建设场地本工程新建的建(构)筑物主要包括汽轮机房、循环冷却塔。建设用地为XX有限公司内生产用地。工程地质条件由建设方提供相关场地地质勘测报告。气象资料暂缺。地震烈度根据《建筑抗震设计规范》(GB50011-2010),拟建场地的抗震设防烈度为7度，基本地震加速度值为，设计地震分组为第一组。电源动力电源：10KV,380V,50Hz,三相；220V,50Hz,单相。事故电源：直流220V；交流380V，50Hz。动力介质动力介质包括氮气、消防水、生活水、电等由XX有限公司提供至电站外一米处。序号介质名称及用点压力MPa温度。C运行情况正常最大进口出口1氮气Nms/min462电连续3消防水L/s0104生活水m3/h55连续设计原则（1）严格执行国家有关法律法规和产业政策的要求，认真贯彻执行国家和地方对环保、劳动、安全、消防、计量等方面的有关规定和标准，做到同时设计、同时施工、同时竣工验收并投入使用。（2）以保证电厂安全、可靠、经济运行为前提，采用国内外成熟先进的设计思路、设计手段，在电厂总体方案设计和各子系统设计当中充分体现先进性、合理性和经济性；（3）优化电厂总图布置，节约占地，降低投资；（4）结合工程所在地特定条件具体考虑本工程设计及设备材料选型，最大限度地降低工程造价，节约用地、用水，节约能源、降低消耗和运行管理成本。（5）本工程为XX有限公司自备电厂，设计中充分考虑对电厂景观、环保的特殊要求，在工艺系统设计、厂区总平面布置和厂区建筑设计上与周围环境相协调。（6）在确保电厂安全可靠的前提下，有利于施工、方便运行和检修、尽可能减小建筑体积，缩短高压管道和电缆长度，减少不必要的设备备用裕度。（7）满足国家的环保政策，符合可持续发展战略。编制依据（1）XX有限公司提供的生产线相关资料；（2）国家有关的法律、法规、技术规范、规定等；设计规范《小型火力发电厂设计规范》GB50049-1994《电力建设安全工作规程》《火力发电厂汽水管道应力计算技术规定》DL／T5366-2006《火力发电厂汽水管道设计技术规定》DLD1/T5054-1996《小型火力发电厂火力发电厂烟风煤粉管道设计技术规程》DL/T5121-2000《蒸汽锅炉安全技术监察规程》（国家劳动人事部）《电力工业锅炉压力容器监察规程》DL612-1996《电力工业锅炉压力容器检验规程》DL647-1998《电力建设施工及验收技术规范》（锅炉机组篇）（DL/T5047-95）《火电施工质量检验及评定标准》（锅炉篇）（1996年版）《工业企业设计卫生标准》GBZ1-2010《工业企业噪声控制设计规范》GBJ87-1985《生产设备安全卫生设计总则》GB5038-1999《电气设备安全设计导则》GB4064-83《固定式钢直梯安全技术条件》《固定式钢斜梯安全技术条件》《固定式工业防护栏杆安全技术条件》《机械安全紧急停停车设计原则》GB16754-1997《机械设备防护罩安全要求》GB8196-87《建筑设计防火规范》GB50016-2006《钢铁冶金企业设计防火规范》GB50414-2007《高压配电装置设计规范》GB50060-92《采暖通风与空气调节设计规范》GB50019-2003《地表水环境质量标准》(GB3838-2002)中的二类标准《城市区域环境噪声标准》(GB3096-93)中的2类标准主要经济指标1X20MW发电工程技术经济指标序号项目单位数值备注120MW发电机组套12主蒸汽量t/h120(a)3补汽量t/h(a)4计算发电功率MW6发电设备利用小时小时80007年发电量亿度8厂用电率%39年供电量亿度10年蒸汽量用量万吨11711口疋贝人82、工程范围本章对本工程中与工程建设有关的工程范围、工程内容、工程条件等进行了较详细的说明，对相关工程分界面、工程接口、交接要求等等进行了...
