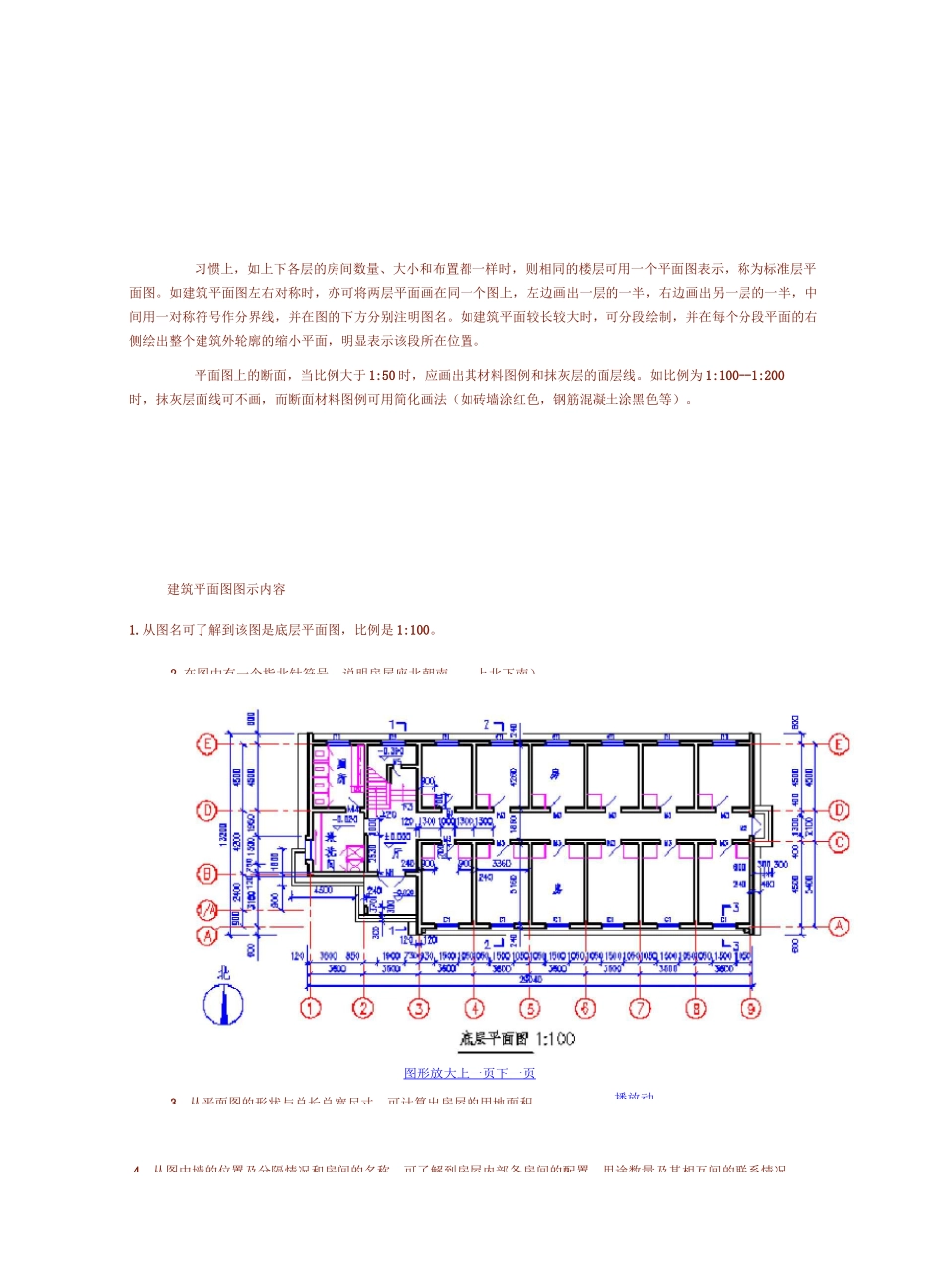

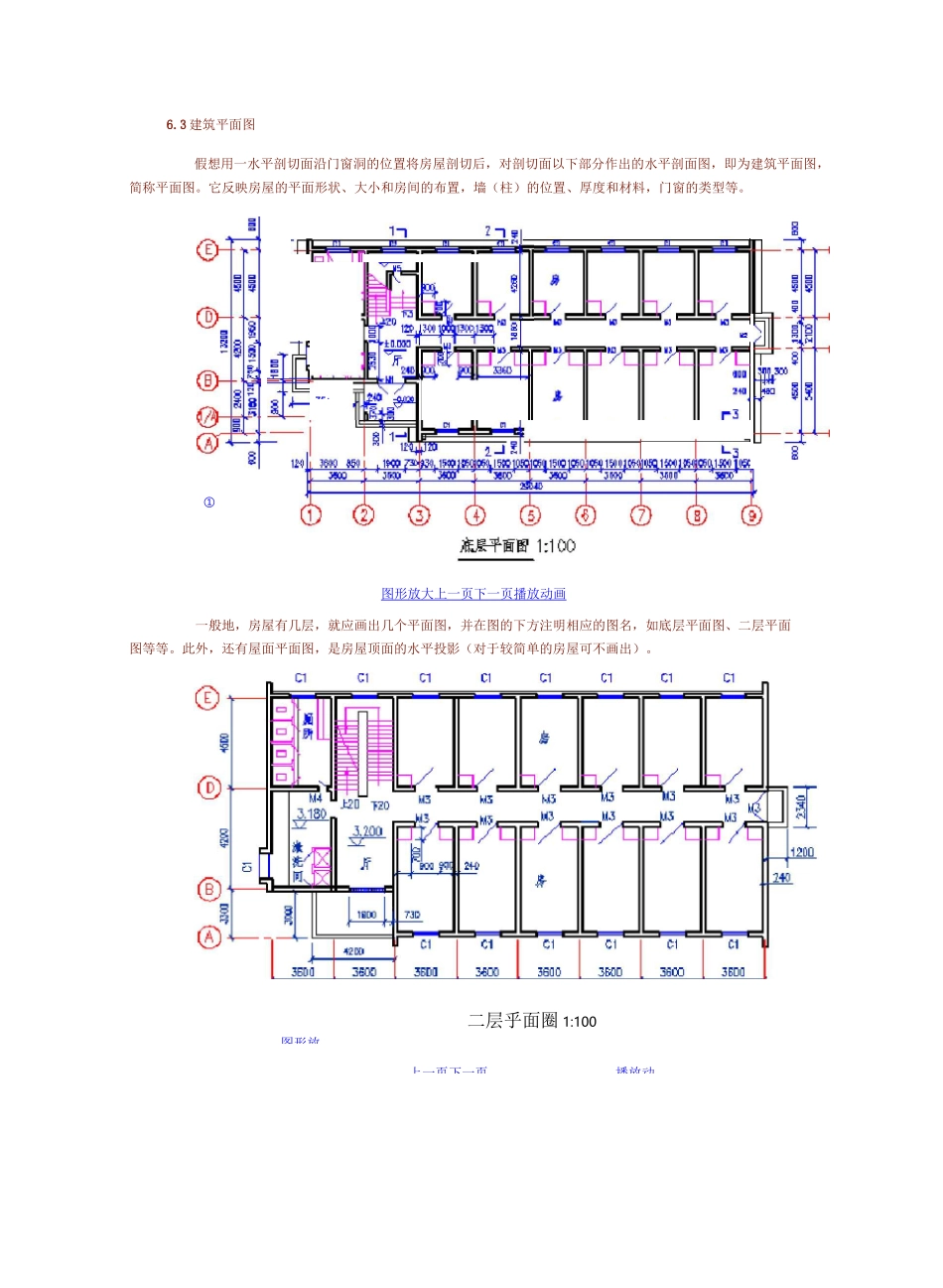

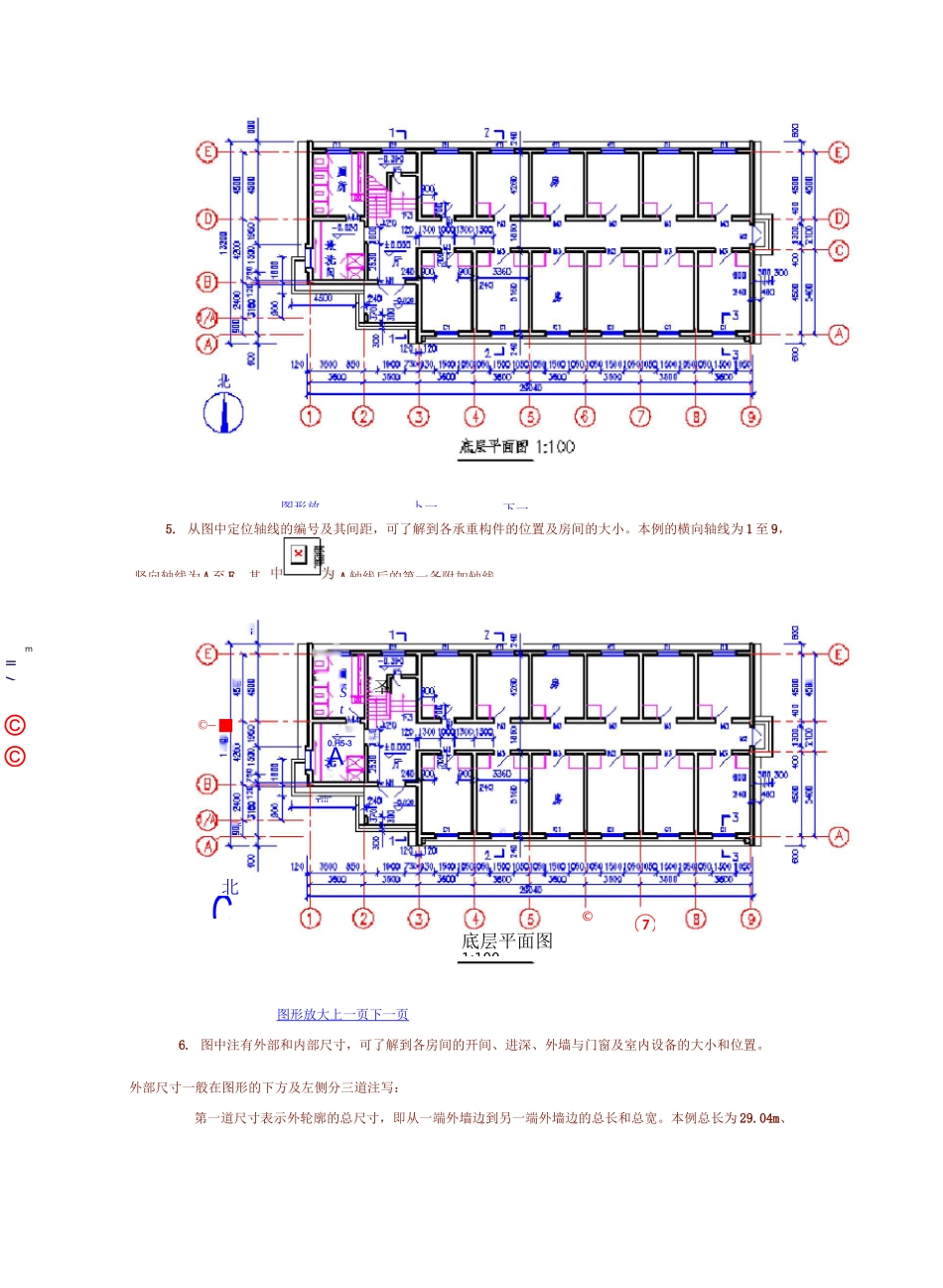

图形放上一页下一页播放动6.3建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。二层乎面圈1:100①-75J图形放大上一页下一页3.从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。播放动4.从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。建筑平面图图示内容1.从图名可了解到该图是底层平面图，比例是1:100。2.在图中有一个指北针符号，说明房屋座北朝南上北下南）。图形放卜一下一5.从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。本例的横向轴线为1至9，图形放大上一页下一页6.图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。本例总长为29.04m、竖向轴线为A至E。其A轴线后的第一条附加轴线。i吕aSt吕aC⑦©©-0.H5-3A北Cm=>©-■asiTiij©底层平面图1:100圣1-内部尺寸说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（如厕所、漱洗室等）的大小与位置，以及室内楼地面高度。楼地面标高是表明各房间的楼地面对标高零点（注写为±0.000）的相对高度。本例底层地面定为标高零点（即相当于总平面图中室内地坪绝对标高46.20）。漱洗池地面标高是-0.020，表示该处地面比门厅地面低20mm。图形放r-1上一底层平面图1:10下一总宽为13.20m。第二道尺寸表示轴线间的距离，用以说明房间的开间和进深的尺寸。本例房间的开间都是3.60m，南面房间的进深是5.40m，北面房间的进深是4.50m。第三道尺寸表示各细部的位置及大小，如门窗洞宽和位置、墙柱的大小和位置等。标注这道尺寸时，应与轴线联系起来，如房间的窗C1，宽度为1.50m，窗边距离轴线为1.05m。三道尺寸线之间应留有适当距离（一般为10mm，第三道尺寸线应离图形最外轮廓线15mm），以便注写数字。如果房屋前后或左右不对称时，则平面图上四周都应注写三道尺寸。另外，台阶（或坡道）、花池及散水等细部的尺寸，可单独标注。其它各层平面图的尺寸，除标注出轴线间的尺寸和总尺寸外，其余与底层平面相同的尺寸均可省略。-①②③④⑤⑥⑦③③二层平面團1:1U07.从图中门窗的图例及其编号，可了解到门窗的类型、数量及其位置。“国标”所规定的各种常用门窗图例，如下图所示（包括门窗的立面和剖面图例）。门窗立面图例上的斜线及平面图上的弧线，表示门窗扇开关方向（一般在设计图上不需表示）。实线表示外开，虚线表示内开。a）单扇门；b）双扇门；c）空门洞；d）单扇双面弹簧门;双扇双面弹簧门；f）卷门门图例窗图例a）单层外开平开窗；b）双层内外开平开窗；c）固定窗；d）e）单层外开上悬窗；e）单层中悬窗；f）百叶窗；g）左右推拉窗；h）上推窗；i）高窗图中门的代号是M,窗的代号是C。在代号后面写上编号，如M1、M2...和C1、C2…等。同一编号表示同一类型的门窗，它们的构造和尺寸都一样。一般情况下，在首页图或在平面图上，附...
