高考物理复习专题十 直流电路和交流电路单元练习题(含详细答案)VIP免费

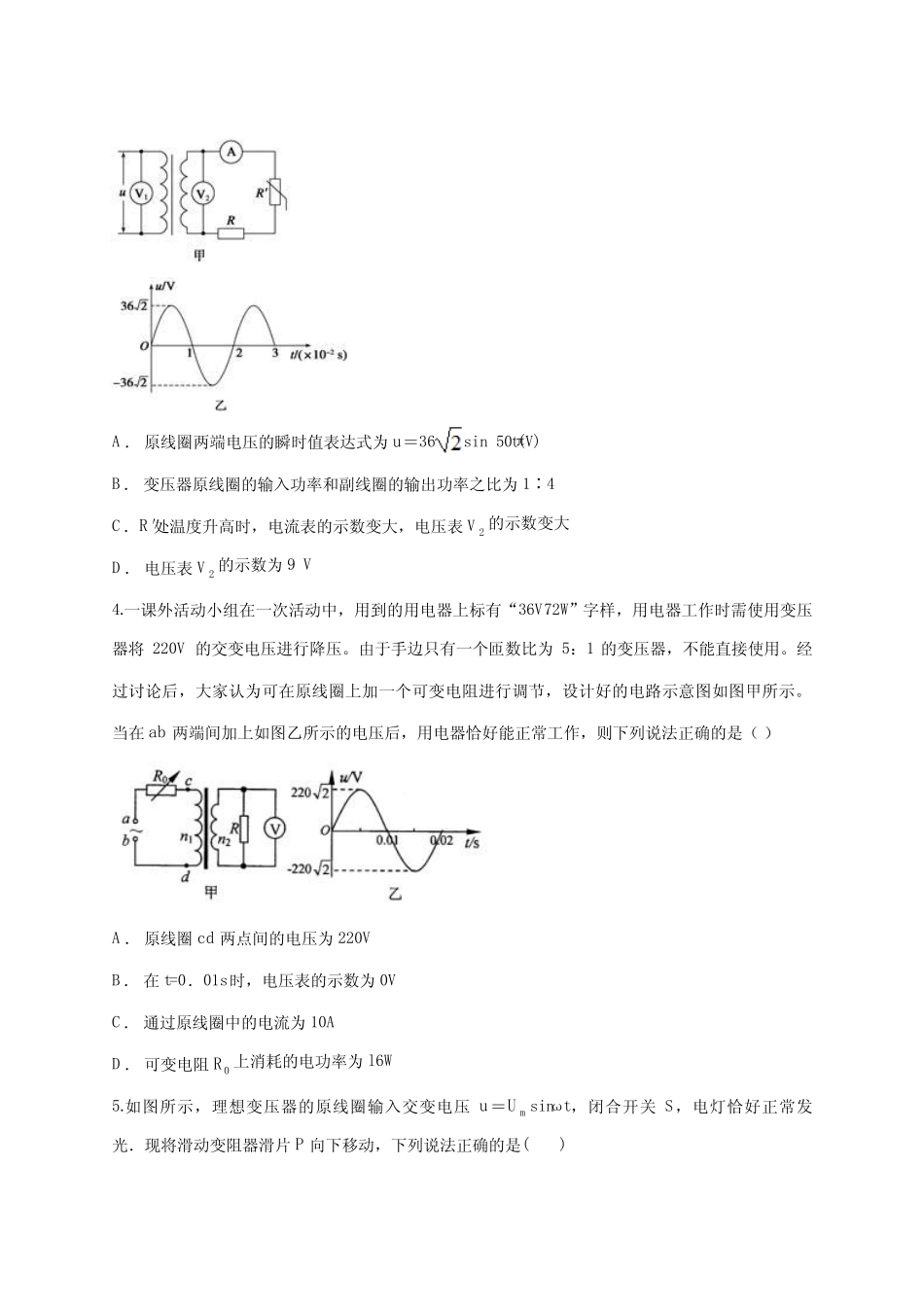

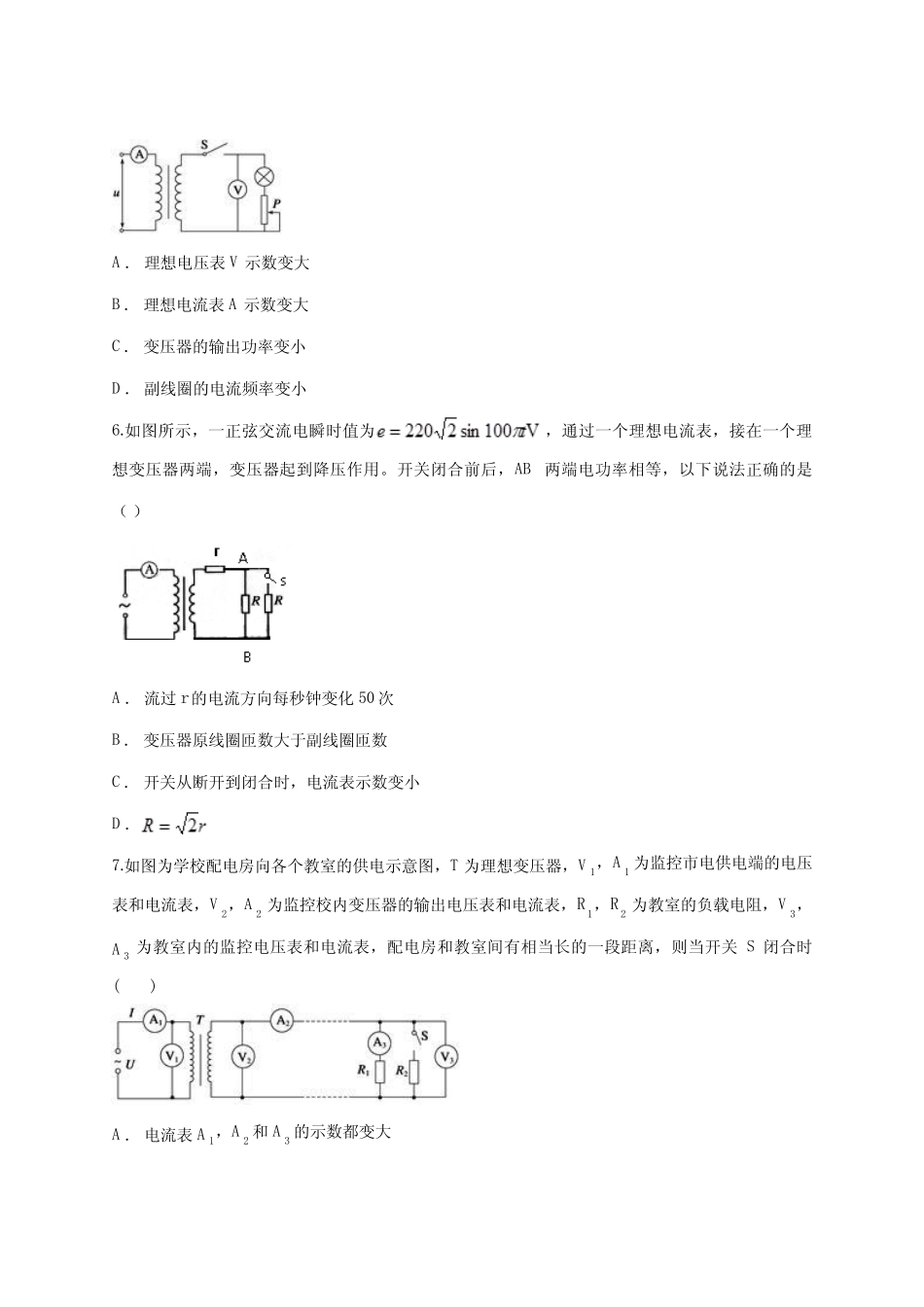

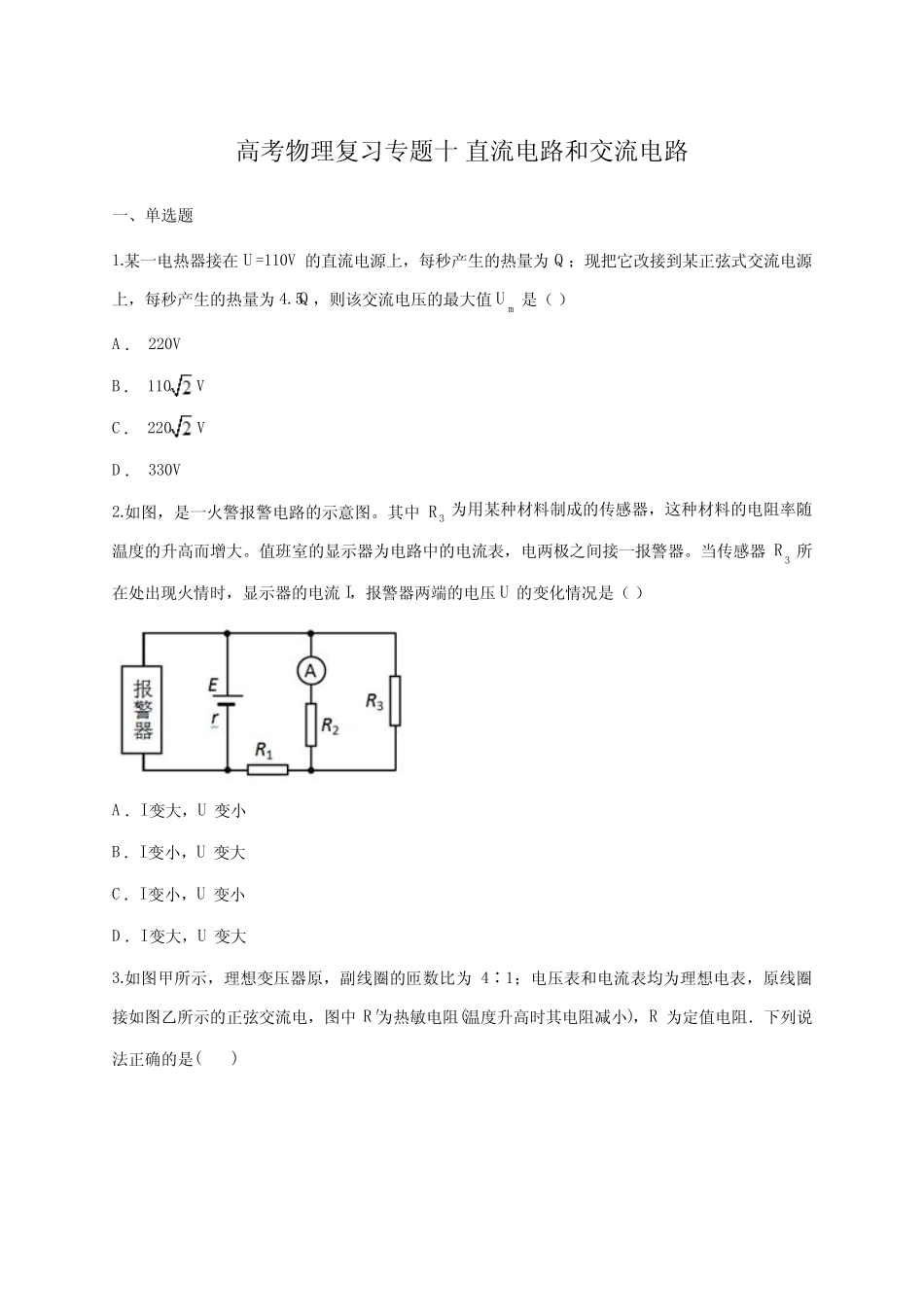

高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值Um是（）A．220VB．110VC．220VD．330V2.如图，是一火警报警电路的示意图。其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。值班室的显示器为电路中的电流表，电两极之间接一报警器。当传感器R3所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大3.如图甲所示，理想变压器原，副线圈的匝数比为4∶1；电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()A．原线圈两端电压的瞬时值表达式为u＝36sin50πt(V)B．变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C．R′处温度升高时，电流表的示数变大，电压表V2的示数变大D．电压表V2的示数为9V4.一课外活动小组在一次活动中，用到的用电器上标有“36V72W”字样，用电器工作时需使用变压器将220V的交变电压进行降压。由于手边只有一个匝数比为5：1的变压器，不能直接使用。经过讨论后，大家认为可在原线圈上加一个可变电阻进行调节，设计好的电路示意图如图甲所示。当在ab两端间加上如图乙所示的电压后，用电器恰好能正常工作，则下列说法正确的是（）A．原线圈cd两点间的电压为220VB．在t=0．01s时，电压表的示数为0VC．通过原线圈中的电流为10AD．可变电阻R0上消耗的电功率为l6W5.如图所示，理想变压器的原线圈输入交变电压u＝Umsinωt，闭合开关S，电灯恰好正常发光．现将滑动变阻器滑片P向下移动，下列说法正确的是()A．理想电压表V示数变大B．理想电流表A示数变大C．变压器的输出功率变小D．副线圈的电流频率变小6.如图所示，一正弦交流电瞬时值为，通过一个理想电流表，接在一个理想变压器两端，变压器起到降压作用。开关闭合前后，AB两端电功率相等，以下说法正确的是（）A．流过r的电流方向每秒钟变化50次B．变压器原线圈匝数大于副线圈匝数C．开关从断开到闭合时，电流表示数变小D．7.如图为学校配电房向各个教室的供电示意图，T为理想变压器，V1，A1为监控市电供电端的电压表和电流表，V2，A2为监控校内变压器的输出电压表和电流表，R1，R2为教室的负载电阻，V3，A3为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距离，则当开关S闭合时()A．电流表A1，A2和A3的示数都变大B．只有电流表A1的示数变大C．电压表V3的示数变小D．电压表V2和V3的示数都变小8.如图所示，理想变压器有两个副线圈，匝数分别为和，所接负载，当只闭合时．电流表示数为lA，当和都闭合时，电流表示数为2A，则：为()A．1:1B．1：2C．1：3D．1：49.如图所示，在匀强磁场中匀速转动的矩形线圈的周期为0.02s，转轴O1O2垂直于磁场方向，线圈总电阻为2Ω，匝数为100匝．从线圈平面与磁场方向平行时开始计时，t＝s时线圈中感应电流为1A,那么()A．线圈中感应电流的有效值为2AB．线圈转动一周产生的焦耳热为0.16JC．t＝s时穿过线圈磁通量的变化率为0.02Wb/sD．线圈中的感应电动势瞬时值表达式为e＝4sin100πt(V)10.如图所示电路中理想变压器原，副线圈的匝数之比为2：1，在原线圈两端加上交变电压时，灯L1，L2均正常发光，且电压表和电流表可视为理想电表，不计导线电阻。下列说法中正确的是()A．该交流电的频率为100HzB．灯L1两端的电压为C．将变阻器的滑片P向上滑动，则灯L1变暗，灯L2变亮D．将变阻器的滑片P向上滑动，则电压表示数不变二、多选题11.如图所示，匀强磁场的磁感应强度B＝T．单匝矩形线圈的面积S＝1m2，电阻不计，绕垂直于磁场的轴OO′匀速转动．线圈通过电刷与理想变压器原线圈相接，A为交流电流表．调整副线圈的滑动触头P，当变压器原，副线圈的匝数比为1∶2时，副线圈电路中标有“36V36W”的灯泡正常发光．以下判断正确的是()A．电流表的示数为1AB．矩形线圈产生电动势的有效值为18VC．从矩形线圈转到中性面开始计时，矩形线圈电动势随时间...
